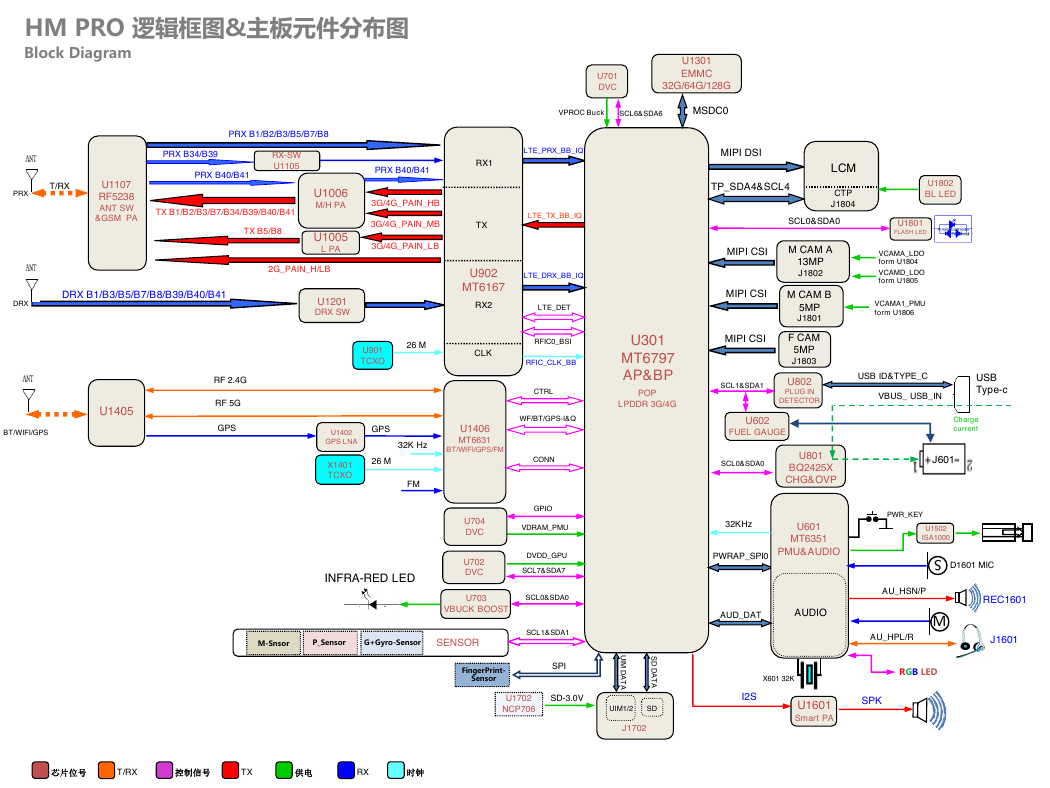

HM PRO 逻辑框图&主板元件分布图 Block Diagram PRX B1/B2/B3/B5/B7/B8 PRX B34/B39 PRX B40/B41 RX-SW U1105 PRX B40/B41 RX1 U701 DVC U1301 EMMC 32G/64G/128G VPROC Buck SCL6&SDA6 MSDC0 LTE_PRX_BB_IQ MIPI DSI T/RX PRX U1107 RF5238 ANT SW &GSM PA TX B1/B2/B3/B7/B34/B39/B40/B41 TX B5/B8 U1006 M/H PA U1005 L PA 3G/4G_PAIN_HB 3G/4G_PAIN_MB TX 3G/4G_PAIN_LB LTE_TX_BB_IQ DRX B1/B3/B5/B7/B8/B39/B40/B41 DRX 2G_PAIN_H/LB U1201 DRX SW U902 MT6167 RX2 LTE_DRX_BB_IQ LTE_DET U1405 BT/WIFI/GPS RF 2.4G RF 5G GPS 26 M U901 TCXO CLK RFIC0_BSI RFIC_CLK_BB GPS 26 M U1402 GPS LNA X1401 TCXO 32K Hz FM U1406 MT6631 BT/WIFI/GPS/FM CTRL WF/BT/GPS-I&Q CONN U301 MT6797 AP&BP POP LPDDR 3G/4G INFRA-RED LED U704 DVC U702 DVC GPIO VDRAM_PMU DVDD_GPU SCL7&SDA7 U703 SCL0&SDA0 VBUCK BOOST SCL1&SDA1 M-Snsor P_Sensor G+Gyro-Sensor SENSOR FingerPrint- Sensor SPI U1702 NCP706 SD-3.0V 芯片位号 T/RX 控制信号 TX 供电 RX 时钟 I U M D A T A S D D A T A UIM1/2 SD J1702 TP_SDA4&SCL4 LCM CTP J1804 U1802 BL LED SCL0&SDA0 MIPI CSI M CAM A 13MP J1802 MIPI CSI M CAM B MIPI CSI SCL1&SDA1 5MP J1801 F CAM 5MP J1803 U802 PLUG IN DETECTOR U602 FUEL GAUGE SCL0&SDA0 U801 BQ2425X CHG&OVP U1801 FLASH LED VCAMA_LDO form U1804 VCAMD_LDO form U1805 VCAMA1_PMU form U1806 USB ID&TYPE_C VBUS_ USB_IN USB Type-c Charge current J601 32KHz U601 MT6351 PWRAP_SPI0 PMU&AUDIO PWR_KEY U1502 ISA1000 S D1601 MIC AUD_DAT AUDIO AU_HSN/P REC1601 M AU_HPL/R J1601 X601 32K RGB LED I2S U1601 Smart PA SPK 

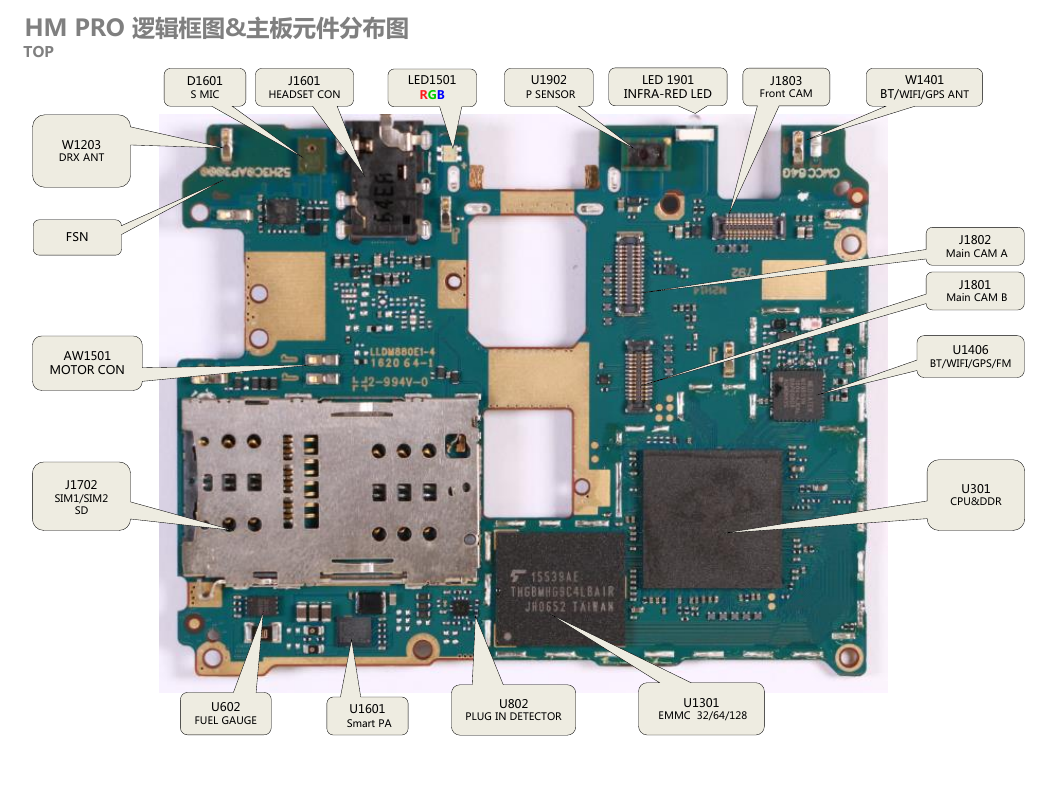

HM PRO 逻辑框图&主板元件分布图 TOP D1601 S MIC J1601 HEADSET CON LED1501 RGB U1902 P SENSOR LED 1901 INFRA-RED LED J1803 Front CAM W1401 BT/WIFI/GPS ANT W1203 DRX ANT FSN AW1501 MOTOR CON J1702 SIM1/SIM2 SD J1802 Main CAM A J1801 Main CAM B U1406 BT/WIFI/GPS/FM U301 CPU&DDR U602 FUEL GAUGE U1601 Smart PA U802 PLUG IN DETECTOR U1301 EMMC 32/64/128 

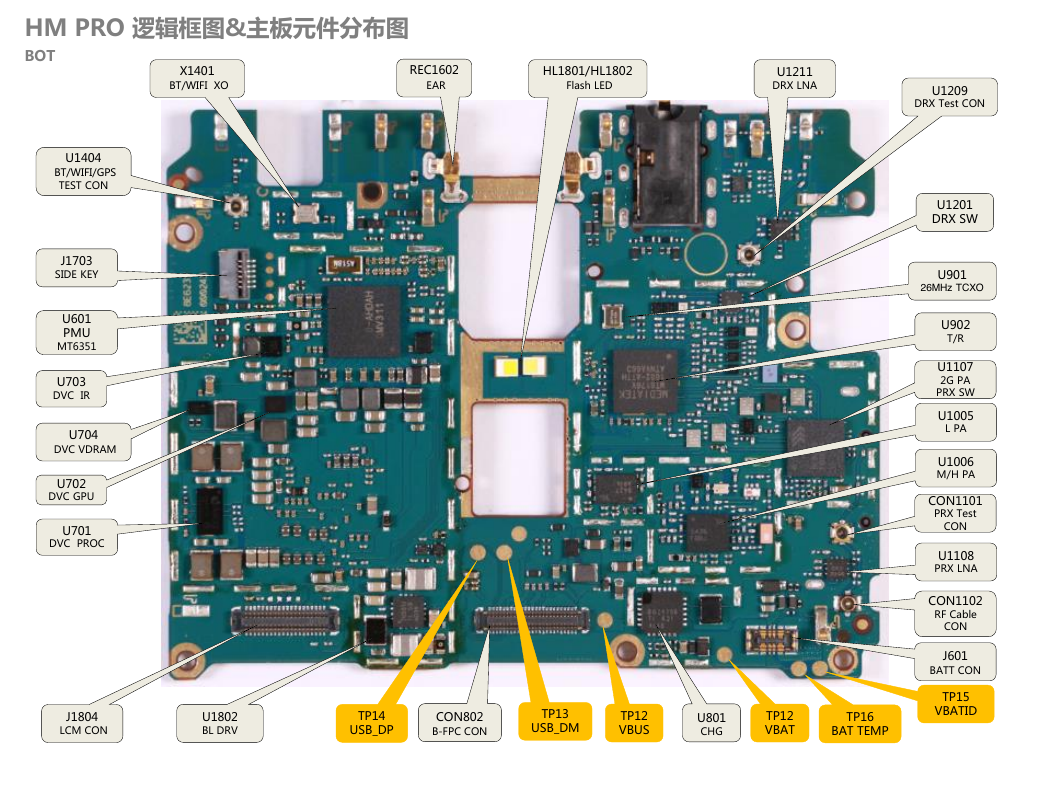

HM PRO 逻辑框图&主板元件分布图 BOT X1401 BT/WIFI XO REC1602 EAR HL1801/HL1802 Flash LED U1211 DRX LNA U1404 BT/WIFI/GPS TEST CON J1703 SIDE KEY U601 PMU MT6351 U703 DVC IR U704 DVC VDRAM U702 DVC GPU U701 DVC PROC J1804 LCM CON U1802 BL DRV TP14 USB_DP CON802 B-FPC CON TP13 USB_DM TP12 VBUS U801 CHG TP12 VBAT TP16 BAT TEMP U1209 DRX Test CON U1201 DRX SW U901 26MHz TCXO U902 T/R U1107 2G PA PRX SW U1005 L PA U1006 M/H PA CON1101 PRX Test CON U1108 PRX LNA CON1102 RF Cable CON J601 BATT CON TP15 VBATID 

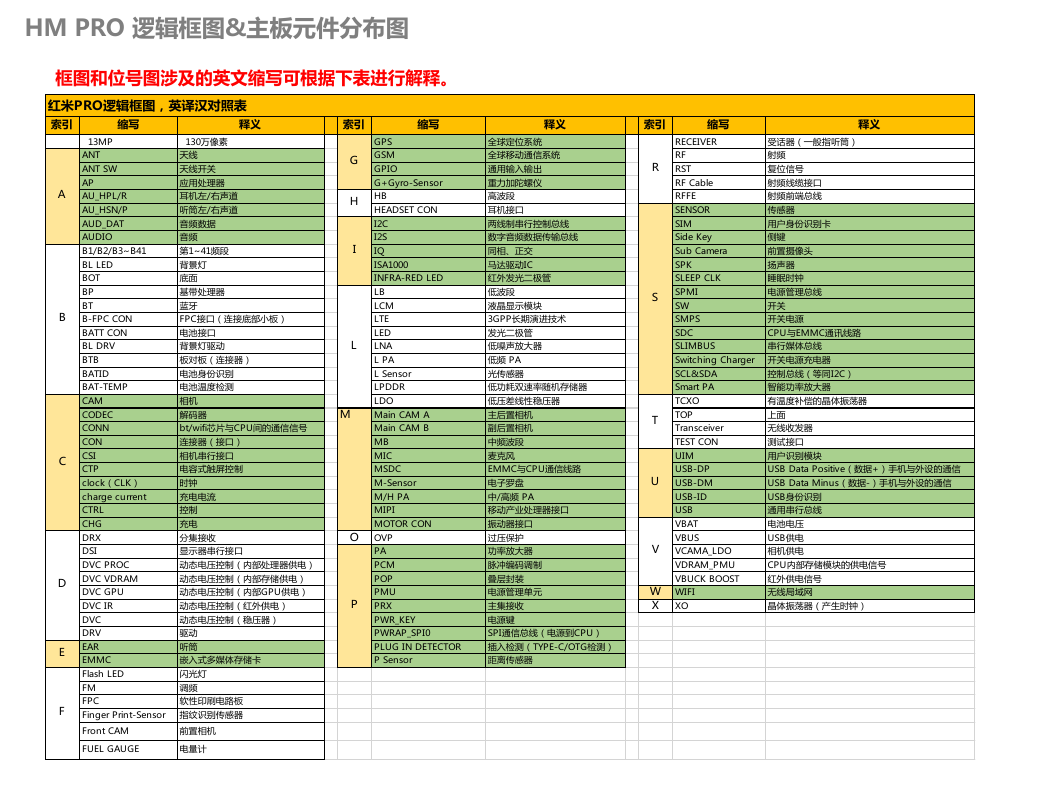

HM PRO 逻辑框图&主板元件分布图 框图和位号图涉及的英文缩写可根据下表进行解释。 索引缩写释义索引缩写释义索引缩写释义 13MP 130万像素GPS全球定位系统RECEIVER受话器（一般指听筒）ANT天线GSM全球移动通信系统RF射频ANT SW天线开关GPIO通用输入输出RST复位信号AP应用处理器G+Gyro-Sensor重力加陀螺仪RF Cable射频线缆接口AU_HPL/R耳机左/右声道HB高波段RFFE射频前端总线AU_HSN/P听筒左/右声道HEADSET CON耳机接口SENSOR传感器AUD_DAT音频数据I2C两线制串行控制总线SIM用户身份识别卡AUDIO音频I2S数字音频数据传输总线Side Key侧键B1/B2/B3~B41第1~41频段IQ同相、正交Sub Camera前置摄像头BL LED背景灯ISA1000马达驱动ICSPK扬声器BOT底面INFRA-RED LED红外发光二极管SLEEP CLK睡眠时钟BP基带处理器LB低波段SPMI电源管理总线BT蓝牙LCM液晶显示模块SW开关B-FPC CONFPC接口（连接底部小板）LTE3GPP长期演进技术SMPS开关电源BATT CON电池接口LED发光二极管SDCCPU与EMMC通讯线路BL DRV背景灯驱动LNA低噪声放大器SLIMBUS串行媒体总线BTB板对板（连接器）L PA低频 PASwitching Charger开关电源充电器BATID电池身份识别L Sensor光传感器SCL&SDA控制总线（等同I2C）BAT-TEMP电池温度检测LPDDR低功耗双速率随机存储器Smart PA智能功率放大器CAM相机LDO低压差线性稳压器TCXO有温度补偿的晶体振荡器CODEC解码器MMain CAM A主后置相机TOP上面CONNbt/wifi芯片与CPU间的通信信号Main CAM B副后置相机Transceiver无线收发器CON连接器（接口）MB中频波段TEST CON测试接口CSI相机串行接口MIC麦克风UIM用户识别模块CTP电容式触屏控制MSDCEMMC与CPU通信线路USB-DPUSB Data Positive（数据+）手机与外设的通信clock（CLK）时钟M-Sensor电子罗盘USB-DMUSB Data Minus（数据-）手机与外设的通信charge current充电电流M/H PA中/高频 PAUSB-IDUSB身份识别CTRL控制MIPI移动产业处理器接口USB通用串行总线CHG充电MOTOR CON振动器接口VBAT电池电压DRX分集接收OOVP过压保护VBUSUSB供电DSI显示器串行接口PA功率放大器VCAMA_LDO相机供电DVC PROC动态电压控制（内部处理器供电）PCM脉冲编码调制VDRAM_PMUCPU内部存储模块的供电信号DVC VDRAM动态电压控制（内部存储供电）POP叠层封装VBUCK BOOST红外供电信号DVC GPU动态电压控制（内部GPU供电）PMU电源管理单元WWIFI无线局域网DVC IR动态电压控制（红外供电）PRX主集接收XXO晶体振荡器（产生时钟）DVC动态电压控制（稳压器）PWR_KEY电源键DRV驱动PWRAP_SPI0SPI通信总线（电源到CPU）EAR听筒PLUG IN DETECTOR插入检测（TYPE-C/OTG检测）EMMC嵌入式多媒体存储卡P Sensor距离传感器Flash LED闪光灯FM调频FPC软性印刷电路板Finger Print-Sensor指纹识别传感器Front CAM前置相机FUEL GAUGE电量计TSIHRPLFEDCB红米PRO逻辑框图，英译汉对照表AGVU
