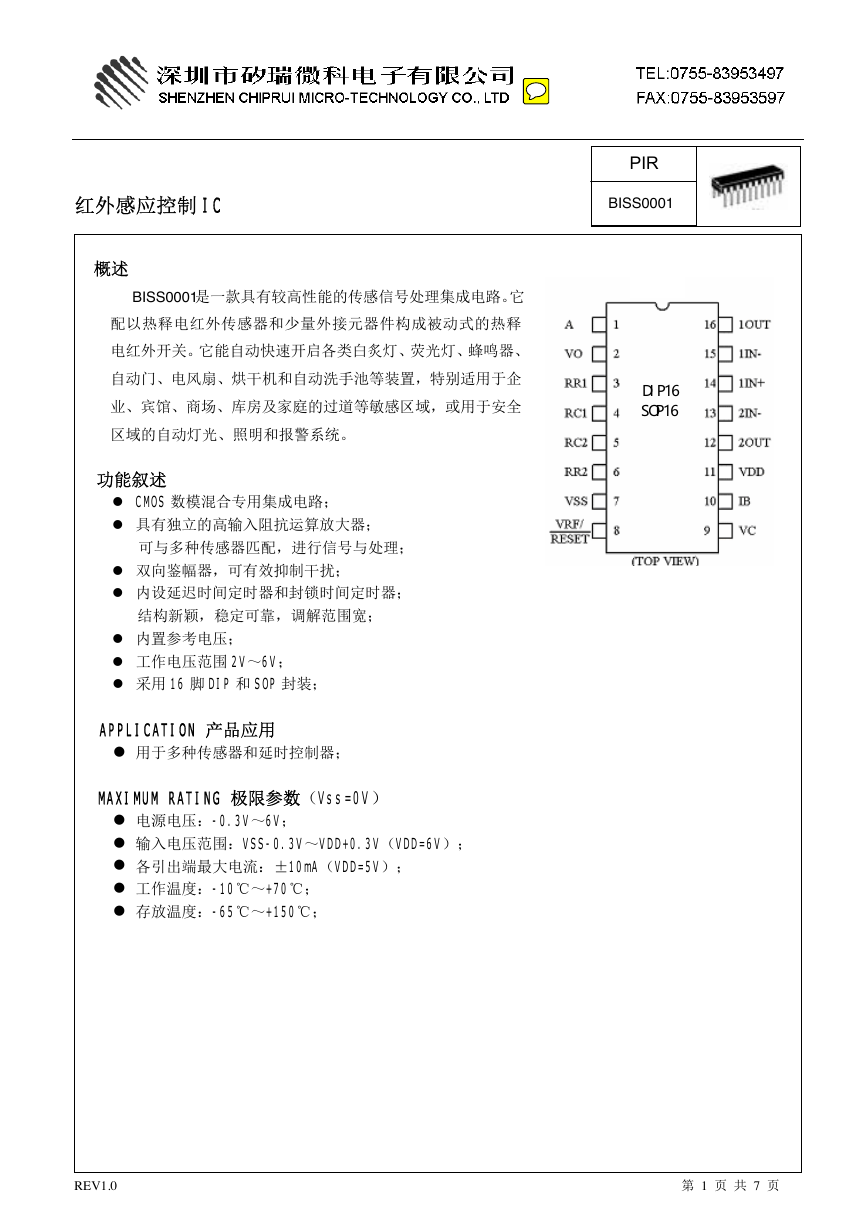

PIR BISS0001 DIP16 SOP16 红外感应控制 IC 概述 BISS0001 是一款具有较高性能的传感信号处理集成电路。它 配以热释电红外传感器和少量外接元器件构成被动式的热释 电红外开关。它能自动快速开启各类白炙灯、荧光灯、蜂鸣器、 自动门、电风扇、烘干机和自动洗手池等装置,特别适用于企 业、宾馆、商场、库房及家庭的过道等敏感区域,或用于安全 区域的自动灯光、照明和报警系统。 功能叙述 CMOS 数模混合专用集成电路; 具有独立的高输入阻抗运算放大器; 可与多种传感器匹配,进行信号与处理; 双向鉴幅器,可有效抑制干扰; 内设延迟时间定时器和封锁时间定时器; 结构新颖,稳定可靠,调解范围宽; 内置参考电压; 工作电压范围 2V~6V; 采用 16 脚 DIP 和 SOP 封装; APPLICATION 产品应用 用于多种传感器和延时控制器; MAXIMUM RATING 极限参数(Vss=0V) 电源电压:-0.3V~6V; 输入电压范围:VSS-0.3V~VDD+0.3V(VDD=6V); 各引出端最大电流:±10mA(VDD=5V); 工作温度:-10℃~+70℃; 存放温度:-65℃~+150℃; REV1.0 第 1 页 共 7 页

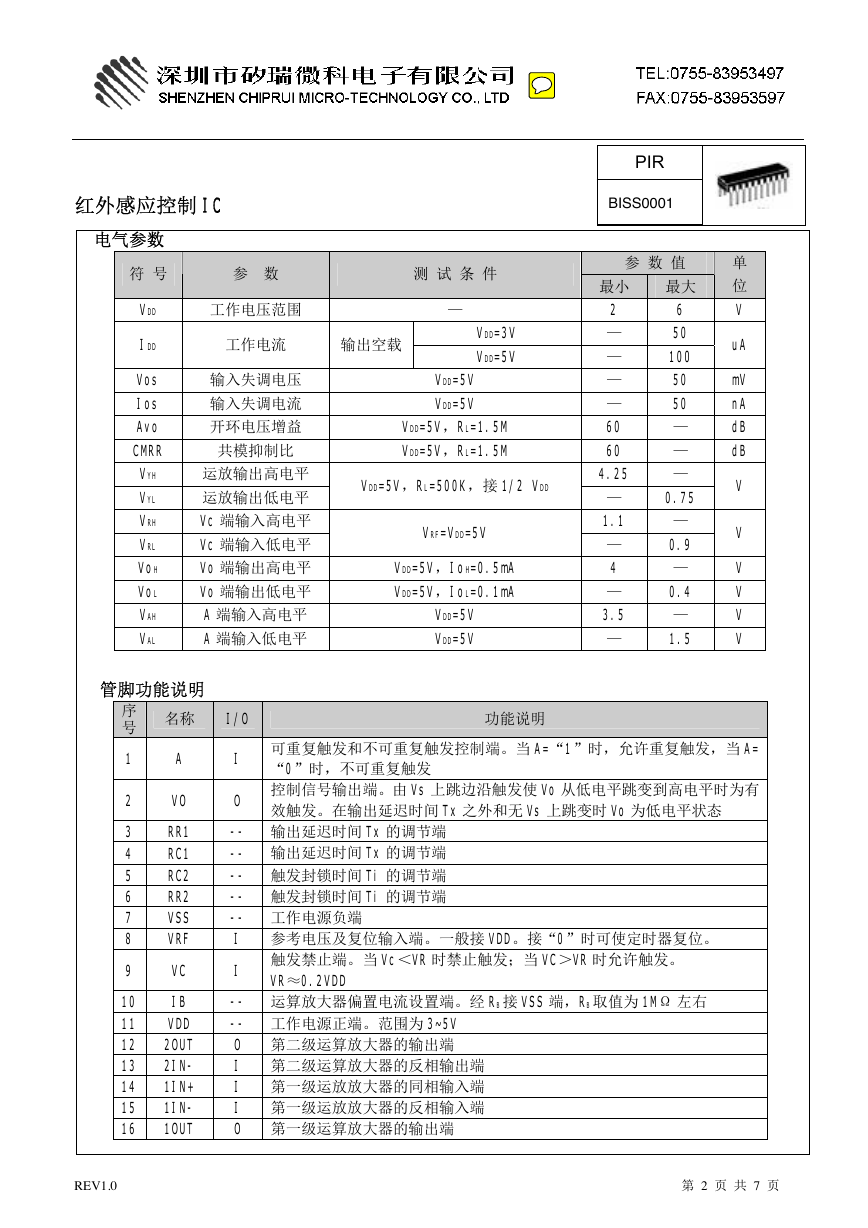

红外感应控制 IC 电气参数 符 号 参 数 测 试 条 件 工作电压范围 — VDD IDD Vos Ios Avo 工作电流 输出空载 输入失调电压 输入失调电流 开环电压增益 VDD=3V VDD=5V VDD=5V VDD=5V VDD=5V,RL=1.5M VDD=5V,RL=1.5M CMRR 共模抑制比 VYH VYL VRH VRL VoH VoL VAH VAL 运放输出高电平 运放输出低电平 Vc 端输入高电平 Vc 端输入低电平 Vo 端输出高电平 Vo 端输出低电平 A 端输入高电平 A 端输入低电平 管脚功能说明 VDD=5V,RL=500K,接 1/2 VDD VRF=VDD=5V VDD=5V,IoH=0.5mA VDD=5V,IoL=0.1mA VDD=5V VDD=5V PIR BISS0001 参 数 值 最小 最大 2 — — — — 60 60 4.25 — 1.1 — 4 — 3.5 — 6 50 100 50 50 — — — 0.75 — 0.9 — 0.4 — 1.5 单 位 V uA mV nA dB dB V V V V V V 序 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 名称 I/O 功能说明 A VO RR1 RC1 RC2 RR2 VSS VRF I O 可重复触发和不可重复触发控制端。当 A=“1”时,允许重复触发,当 A= “0”时,不可重复触发 控制信号输出端。由 Vs 上跳边沿触发使 Vo 从低电平跳变到高电平时为有 效触发。在输出延迟时间 Tx 之外和无 Vs 上跳变时 Vo 为低电平状态 -- 输出延迟时间 Tx 的调节端 -- 输出延迟时间 Tx 的调节端 -- 触发封锁时间 Ti 的调节端 -- 触发封锁时间 Ti 的调节端 -- 工作电源负端 I 参考电压及复位输入端。一般接 VDD。接“0”时可使定时器复位。 VC I 触发禁止端。当 Vc<VR 时禁止触发;当 VC>VR 时允许触发。 VR≈0.2VDD IB VDD 2OUT 2IN- 1IN+ 1IN- 1OUT -- 运算放大器偏置电流设置端。经 RB 接 VSS 端,RB 取值为 1MΩ 左右 -- 工作电源正端。范围为 3~5V O 第二级运算放大器的输出端 I 第二级运算放大器的反相输出端 I 第一级运放放大器的同相输入端 I 第一级运放放大器的反相输入端 O 第一级运算放大器的输出端 REV1.0 第 2 页 共 7 页

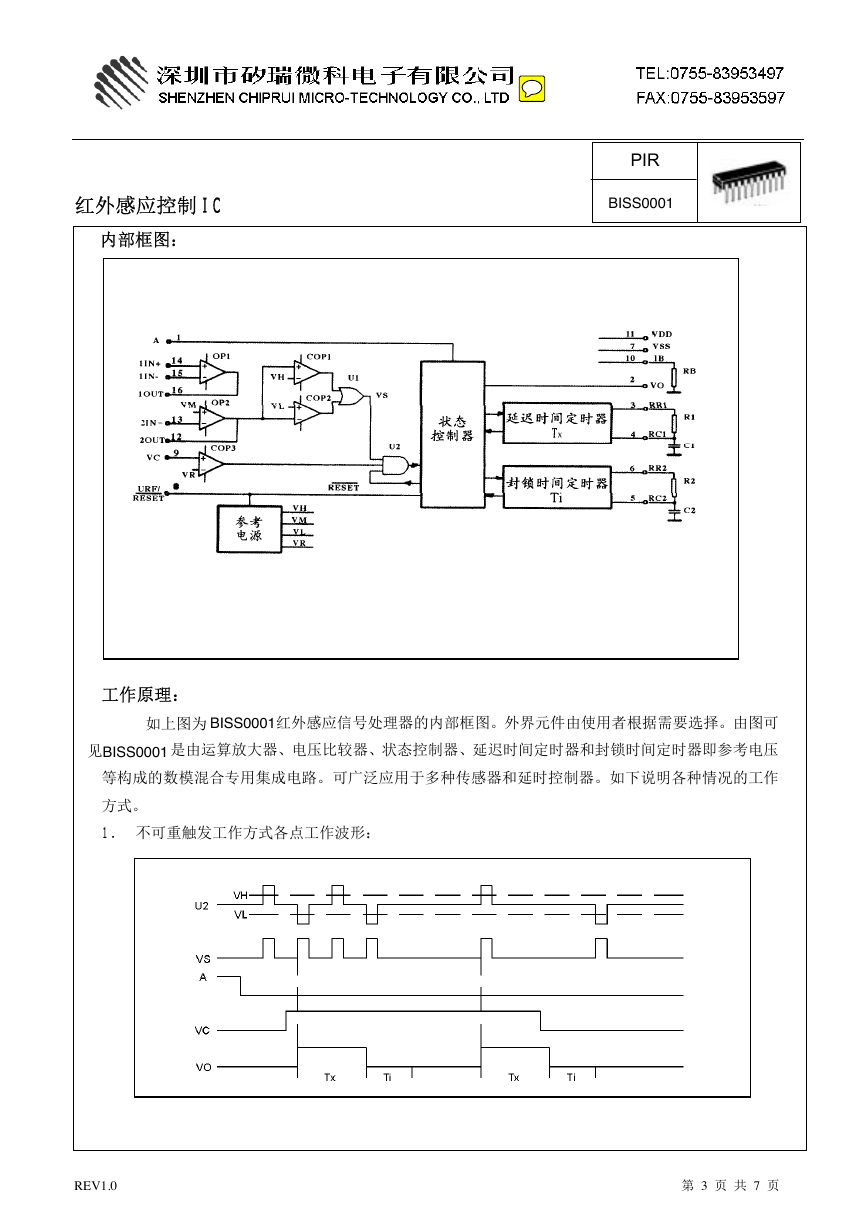

红外感应控制 IC 内部框图: PIR BISS0001 工作原理: 如上图为 BISS0001 红外感应信号处理器的内部框图。外界元件由使用者根据需要选择。由图可 见 BISS0001 是由运算放大器、电压比较器、状态控制器、延迟时间定时器和封锁时间定时器即参考电压 等构成的数模混合专用集成电路。可广泛应用于多种传感器和延时控制器。如下说明各种情况的工作 方式。 1. 不可重触发工作方式各点工作波形: REV1.0 第 3 页 共 7 页

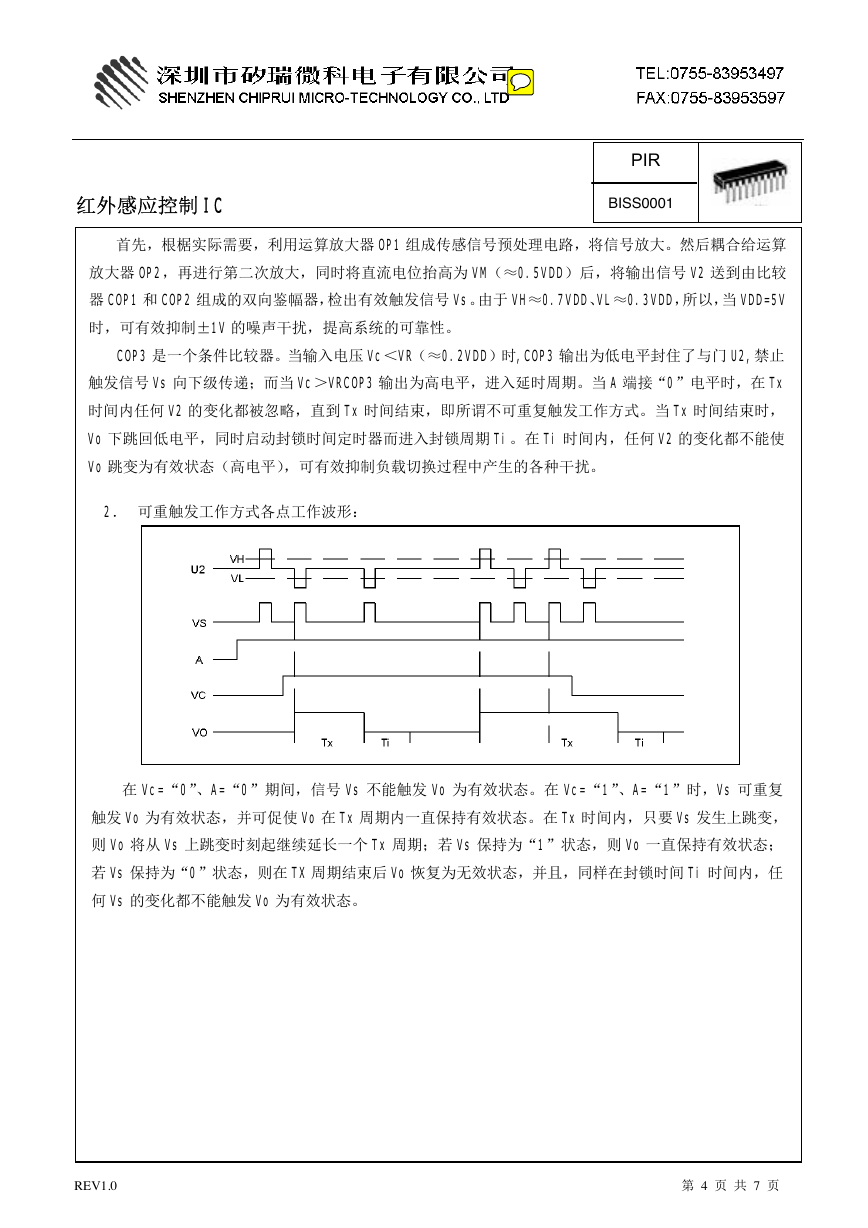

红外感应控制 IC PIR BISS0001 首先,根椐实际需要,利用运算放大器 OP1 组成传感信号预处理电路,将信号放大。然后耦合给运算 放大器 OP2,再进行第二次放大,同时将直流电位抬高为 VM(≈0.5VDD)后,将输出信号 V2 送到由比较 器 COP1 和 COP2 组成的双向鉴幅器,检出有效触发信号 Vs。由于 VH≈0.7VDD、VL≈0.3VDD,所以,当 VDD=5V 时,可有效抑制±1V 的噪声干扰,提高系统的可靠性。 COP3 是一个条件比较器。当输入电压 Vc<VR(≈0.2VDD)时,COP3 输出为低电平封住了与门 U2,禁止 触发信号 Vs 向下级传递;而当 Vc>VRCOP3 输出为高电平,进入延时周期。当 A 端接“0”电平时,在 Tx 时间内任何 V2 的变化都被忽略,直到 Tx 时间结束,即所谓不可重复触发工作方式。当 Tx 时间结束时, Vo 下跳回低电平,同时启动封锁时间定时器而进入封锁周期 Ti。在 Ti 时间内,任何 V2 的变化都不能使 Vo 跳变为有效状态(高电平),可有效抑制负载切换过程中产生的各种干扰。 2. 可重触发工作方式各点工作波形: 在 Vc=“0”、A=“0”期间,信号 Vs 不能触发 Vo 为有效状态。在 Vc=“1”、A=“1”时,Vs 可重复 触发 Vo 为有效状态,并可促使 Vo 在 Tx 周期内一直保持有效状态。在 Tx 时间内,只要 Vs 发生上跳变, 则 Vo 将从 Vs 上跳变时刻起继续延长一个 Tx 周期;若 Vs 保持为“1”状态,则 Vo 一直保持有效状态; 若 Vs 保持为“0”状态,则在 TX 周期结束后 Vo 恢复为无效状态,并且,同样在封锁时间 Ti 时间内,任 何 Vs 的变化都不能触发 Vo 为有效状态。 REV1.0 第 4 页 共 7 页

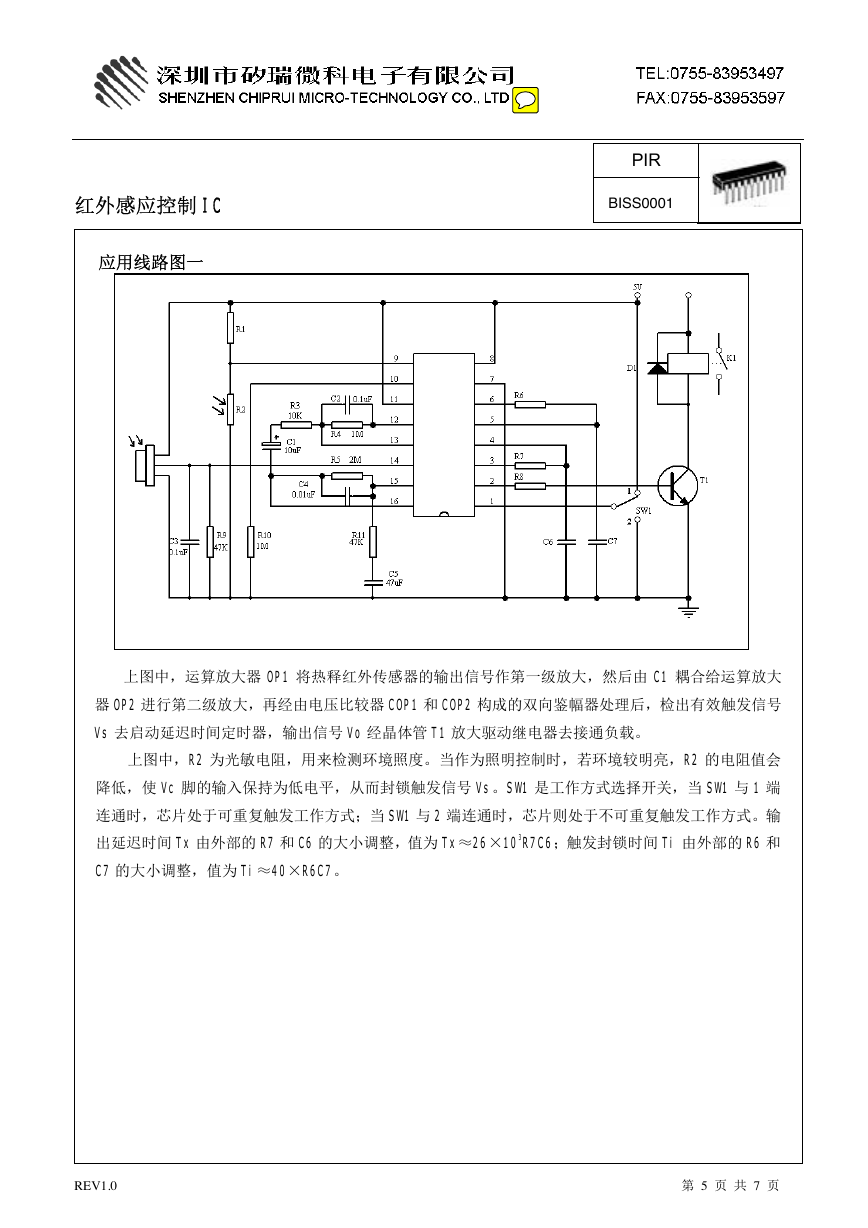

PIR BISS0001 红外感应控制 IC 应用线路图一 上图中,运算放大器 OP1 将热释红外传感器的输出信号作第一级放大,然后由 C1 耦合给运算放大 器 OP2 进行第二级放大,再经由电压比较器 COP1 和 COP2 构成的双向鉴幅器处理后,检出有效触发信号 Vs 去启动延迟时间定时器,输出信号 Vo 经晶体管 T1 放大驱动继电器去接通负载。 上图中,R2 为光敏电阻,用来检测环境照度。当作为照明控制时,若环境较明亮,R2 的电阻值会 降低,使 Vc 脚的输入保持为低电平,从而封锁触发信号 Vs。SW1 是工作方式选择开关,当 SW1 与 1 端 连通时,芯片处于可重复触发工作方式;当 SW1 与 2 端连通时,芯片则处于不可重复触发工作方式。输 出延迟时间 Tx 由外部的 R7 和 C6 的大小调整,值为 Tx≈26×103R7C6;触发封锁时间 Ti 由外部的 R6 和 C7 的大小调整,值为 Ti≈40×R6C7。 REV1.0 第 5 页 共 7 页

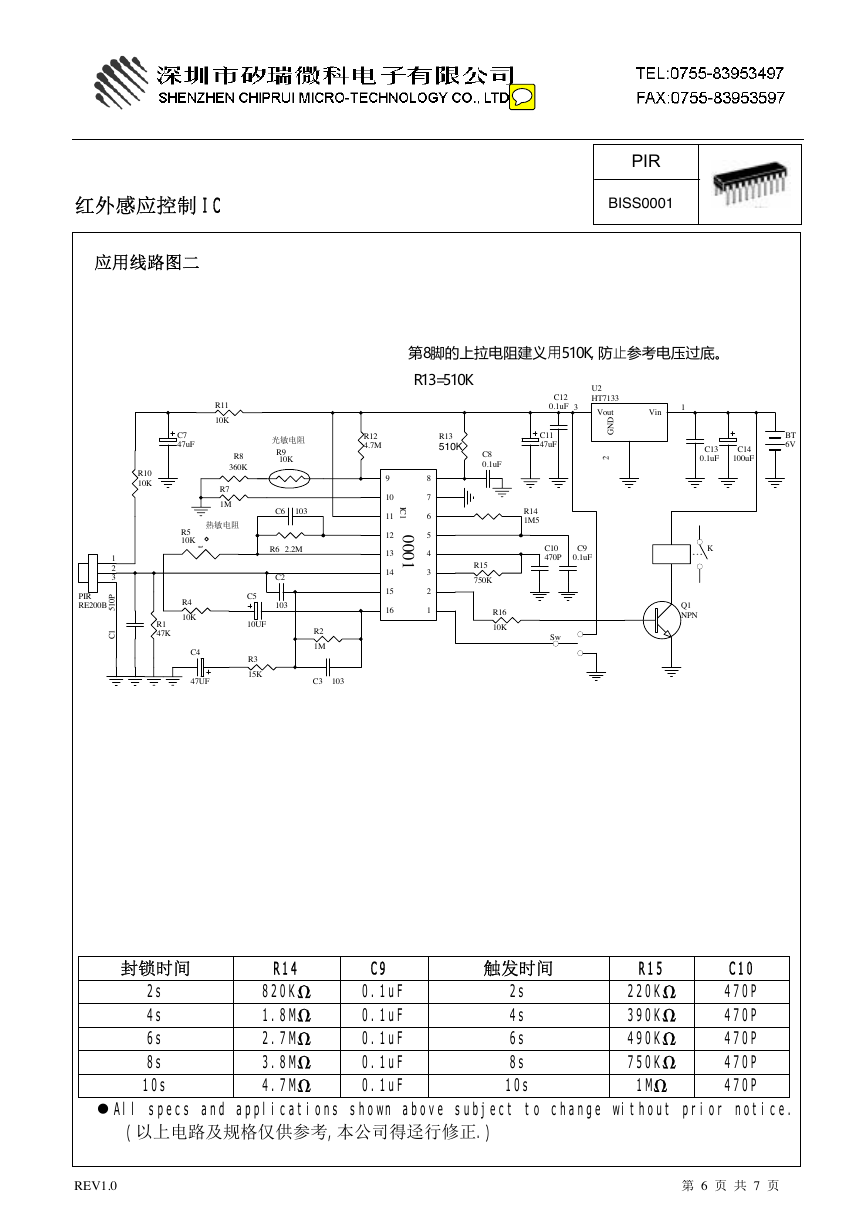

红外感应控制 IC 应用线路图二 PIR BISS0001 第8脚的上拉电阻建义用510K,防止参考电压过底。 R13=510K 1M R12 4.7M R13 510K C8 0.1uF C12 0.1uF 3 C11 47uF U2 HT7133 Vout D N G 2 Vin 1 C13 0.1uF C14 100uF BT 6V I C 1 0 0 0 1 9 10 11 12 13 14 15 16 8 7 6 5 4 3 2 1 R14 1M5 C10 470P C9 0.1uF Sw R15 750K R16 10K K Q1 NPN C7 47uF R10 10K R11 10K R8 360K R7 1M 热敏电阻 R5 10K t R4 10K R1 47K C4 47UF C5 10UF R3 15K 光敏电阻 R9 10K C6 103 R6 2.2M C2 103 R2 1M C3 103 1 2 3 PIR RE200B P 0 1 5 1 C 封锁时间 2s 4s 6s 8s 10s R14 820KΩ 1.8MΩ 2.7MΩ 3.8MΩ 4.7MΩ C9 0.1uF 0.1uF 0.1uF 0.1uF 0.1uF 触发时间 2s 4s 6s 8s 10s R15 220KΩ 390KΩ 490KΩ 750KΩ 1MΩ C10 470P 470P 470P 470P 470P All specs and applications shown above subject to change without prior notice. (以上电路及规格仅供参考,本公司得迳行修正.) REV1.0 第 6 页 共 7 页

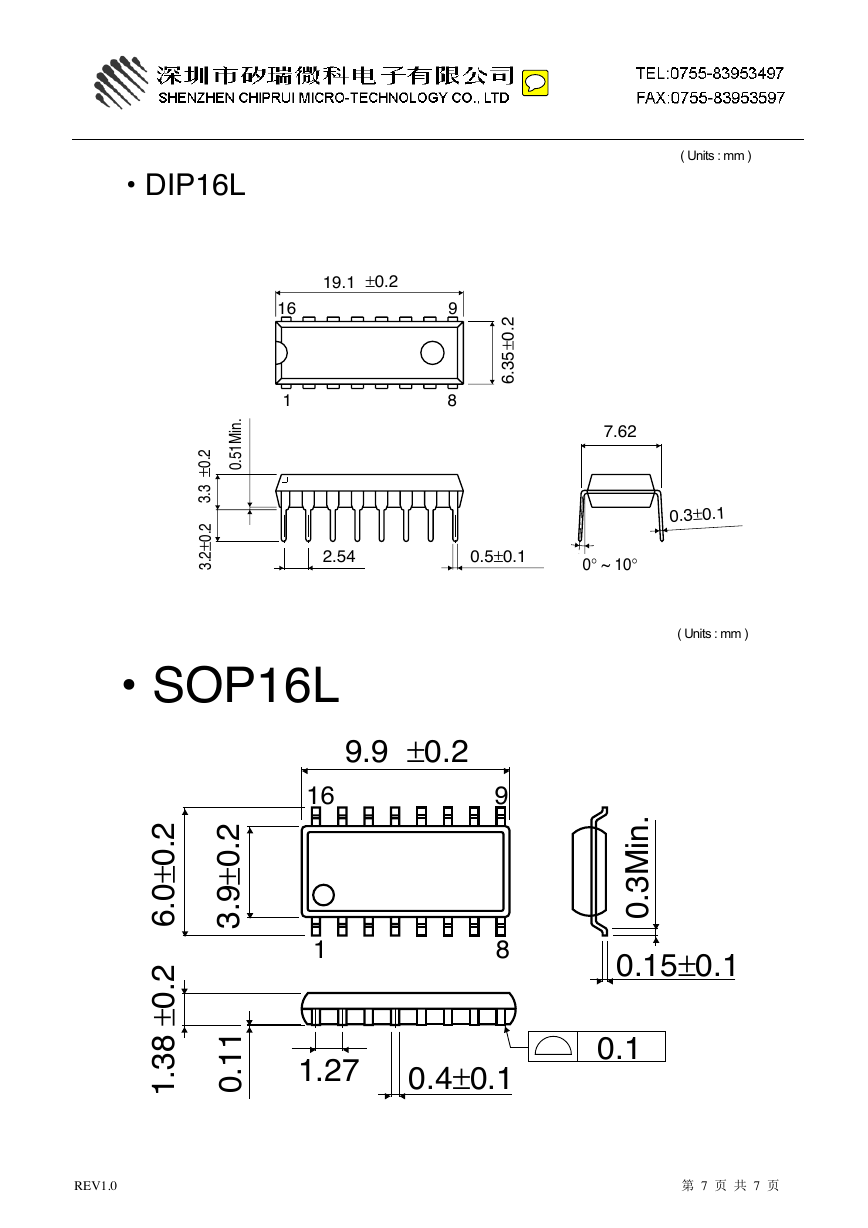

• DIP16L 19.1 ±0.2 16 1 9 8 . 2 0 ± 5 3 6 . . i n M 1 5 . 0 2 . 0 ± 3 . 3 2 . 0 ± 2 . 3 7.62 2.54 0.5±0.1 0° ~ 10° ( Units : mm ) 0.3±0.1 ( Units : mm ) • SOP16L 9.9 ±0.2 2 . 0 ± 0 . 6 2 . 0 ± 8 3 . 1 2 . 0 ± 9 . 3 1 1 . 0 16 1 9 8 i . n M 3 . 0 0.15±0.1 1.27 0.4±0.1 0.1 REV1.0 第 7 页 共 7 页
