BenQ投影机-MP523说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：1.64M 资料格式：pdf 举报版权申诉

第1页 / 共28页

第2页 / 共28页

第3页 / 共28页

第4页 / 共28页

第5页 / 共28页

第6页 / 共28页

第7页 / 共28页

第8页 / 共28页

FCC 声明

安全说明

关于交流电源线的说明

简介

投影机特点

物品清单

投影机与镜头盖

AC 电源线

VGA 线材 (D-SUB 对 D-SUB)

红外遥控器

投影机简介

使用投影机

控制面板

连接端口

遥控器

更换电池

1. 将栓锁向左推，取下电池盒。

2. 取出旧的扣式锂电池，换上新电池 (CR2025)。确保有 + 标志的一面朝上。

3. 将电池盒推回遥控器中，直到听到咔嗒声。

遥控器操作

安装

连接投影机

打开/关闭投影机

打开投影机：

1. 取下投影机镜头盖。

2. 连接 AC 电源线和外设信号线材。

3. 按控制面板上的按钮或遥控器上的 POWER 按钮开启投影机。投影机预热约需一分钟。

4. 打开信号源设备 (电脑、笔记本电脑、DVD 等)。投影机会自动检测信号源。

关闭投影机：

1. 按控制面板上的按钮或遥控器上的 POWER 按钮关闭投影机灯泡。屏幕上将显示“电源关闭？再次按下电源键”信息。

2. 再次按控制面板上的按钮或遥控器上的 POWER 按钮进行确认。

3. 从电源插座和投影机上拔下 AC 电源线。

4. 请勿在关机后立即开启投影机。

调节投影机

调节投影机高度

调节投影机缩放和焦距

1. 拨动调焦环以使图像聚焦。调焦时建议使用静态图像。

2. 拨动变焦环调整图像大小。

调整投影图像尺寸

菜单操作

1. 按MENU键打开屏显菜单。

2. 屏显出现后，可使用p / q 选择主菜单中的任何功能。

3. 选择所需主菜单功能后，按 u 进入子菜单进行功能设置。

4. 使用t / u调整设置。

5. 按MENU键，屏幕将返回主菜单。

6. 要退出屏显，再次按MENU键。屏显菜单将关闭，投影机将自动保存新设置。

维护

清洁镜头

清洁投影机外壳

更换灯泡

1. 关闭投影机。

2. 拔下电源线。

3. 松开灯泡盖上的螺丝，取下灯泡盖。

4. 松开灯泡组件上的两颗螺丝。

5. 握住把手，将灯泡组件向上拉出。

6. 将新的灯泡组件装入投影机，拧紧螺丝。

7. 重新装上灯泡盖，并拧紧螺丝。

8. 打开投影机。如果预热后灯泡不亮，请重新安装灯泡。

9. 重设灯泡使用时间。请参见“设置” (电脑/视频模式) 菜单。

规格

附录

LED 指示灯信息

兼容模式

电脑：

视频：

疑难解答

启动问题

图像问题

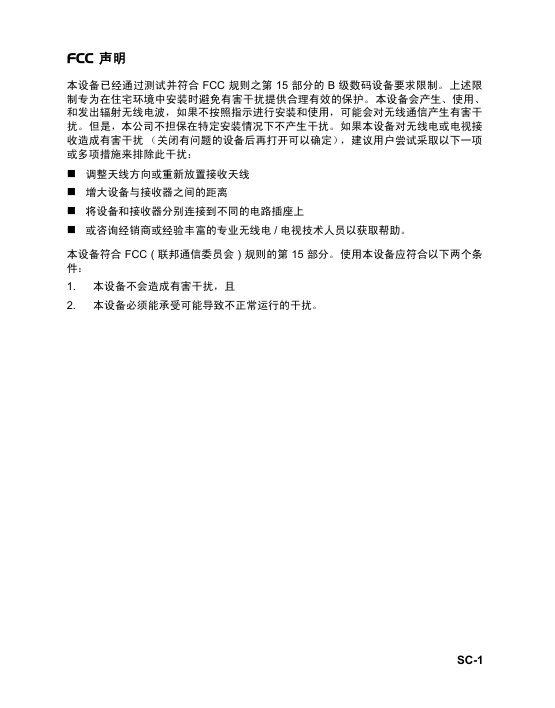

FCC 声明本设备已经通过测试并符合 FCC 规则之第 15 部分的 B 级数码设备要求限制。上述限制专为在住宅环境中安装时避免有害干扰提供合理有效的保护。本设备会产生、使用、和发出辐射无线电波，如果不按照指示进行安装和使用，可能会对无线通信产生有害干扰。但是，本公司不担保在特定安装情况下不产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭有问题的设备后再打开可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰：调整天线方向或重新放置接收天线增大设备与接收器之间的距离将设备和接收器分别连接到不同的电路插座上或咨询经销商或经验丰富的专业无线电 / 电视技术人员以获取帮助。本设备符合 FCC ( 联邦通信委员会 ) 规则的第 15 部分。使用本设备应符合以下两个条件： 1. 本设备不会造成有害干扰，且 2. 本设备必须能承受可能导致不正常运行的干扰。 SC-1

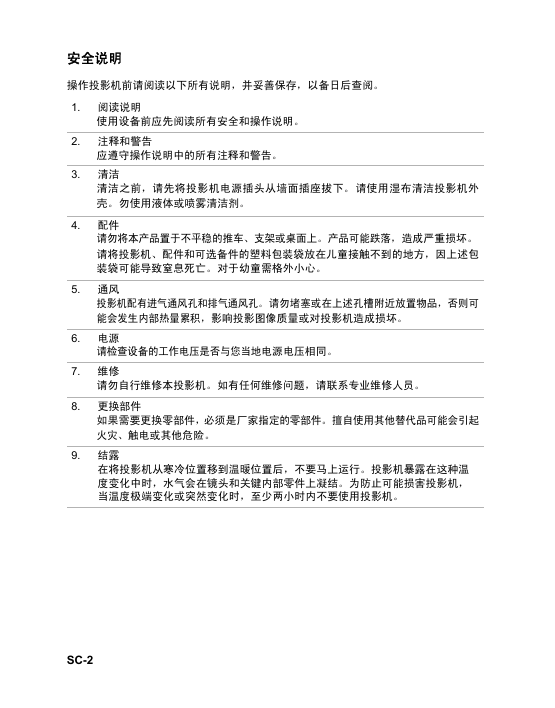

安全说明操作投影机前请阅读以下所有说明，并妥善保存，以备日后查阅。 1. 阅读说明使用设备前应先阅读所有安全和操作说明。 2. 注释和警告应遵守操作说明中的所有注释和警告。 3. 清洁清洁之前，请先将投影机电源插头从墙面插座拔下。请使用湿布清洁投影机外壳。勿使用液体或喷雾清洁剂。 4. 配件请勿将本产品置于不平稳的推车、支架或桌面上。产品可能跌落，造成严重损坏。请将投影机、配件和可选备件的塑料包装袋放在儿童接触不到的地方，因上述包装袋可能导致窒息死亡。对于幼童需格外小心。 5. 通风投影机配有进气通风孔和排气通风孔。请勿堵塞或在上述孔槽附近放置物品，否则可能会发生内部热量累积，影响投影图像质量或对投影机造成损坏。 6. 电源请检查设备的工作电压是否与您当地电源电压相同。 7. 维修请勿自行维修本投影机。如有任何维修问题，请联系专业维修人员。 8. 更换部件如果需要更换零部件，必须是厂家指定的零部件。擅自使用其他替代品可能会引起火灾、触电或其他危险。 9. 结露在将投影机从寒冷位置移到温暖位置后，不要马上运行。投影机暴露在这种温度变化中时，水气会在镜头和关键内部零件上凝结。为防止可能损害投影机，当温度极端变化或突然变化时，至少两小时内不要使用投影机。 SC-2

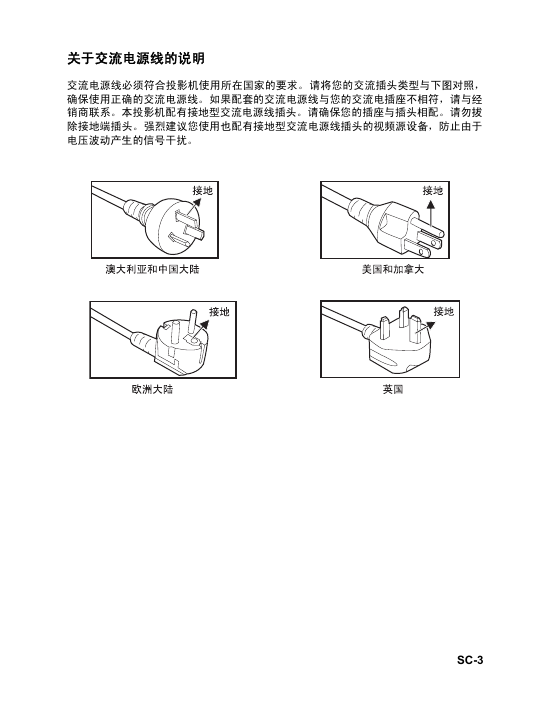

关于交流电源线的说明交流电源线必须符合投影机使用所在国家的要求。请将您的交流插头类型与下图对照，确保使用正确的交流电源线。如果配套的交流电源线与您的交流电插座不相符，请与经销商联系。本投影机配有接地型交流电源线插头。请确保您的插座与插头相配。请勿拔除接地端插头。强烈建议您使用也配有接地型交流电源线插头的视频源设备，防止由于电压波动产生的信号干扰。 SC-3

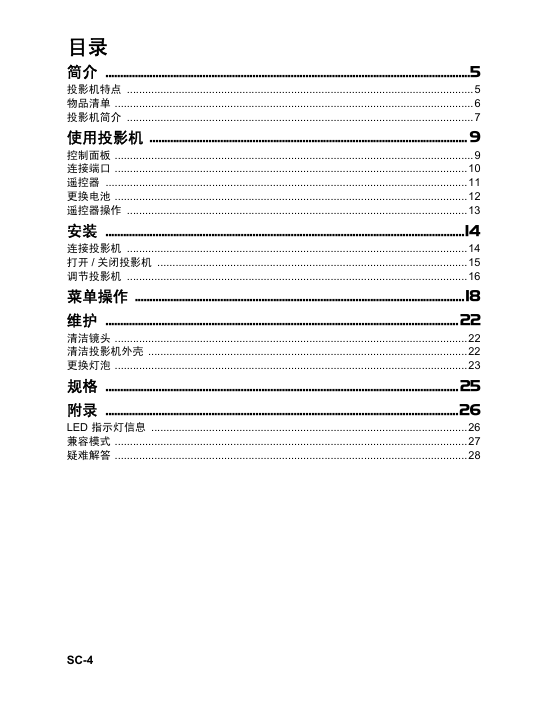

目录简介 ............................................................................................................................5 投影机特点 ..................................................................................................................5 物品清单 ......................................................................................................................6 投影机简介 ..................................................................................................................7 使用投影机 ............................................................................................................ 9 控制面板 ......................................................................................................................9 连接端口 ....................................................................................................................10 遥控器 .......................................................................................................................11 更换电池 ....................................................................................................................12 遥控器操作 ................................................................................................................13 安装 ..........................................................................................................................14 连接投影机 ................................................................................................................14 打开 / 关闭投影机 ......................................................................................................15 调节投影机 ................................................................................................................16 菜单操作 ................................................................................................................18 维护 ........................................................................................................................22 清洁镜头 ....................................................................................................................22 清洁投影机外壳 .........................................................................................................22 更换灯泡 ....................................................................................................................23 规格 ........................................................................................................................25 附录 ........................................................................................................................26 LED 指示灯信息 ........................................................................................................26 兼容模式 ....................................................................................................................27 疑难解答 ....................................................................................................................28 SC-4

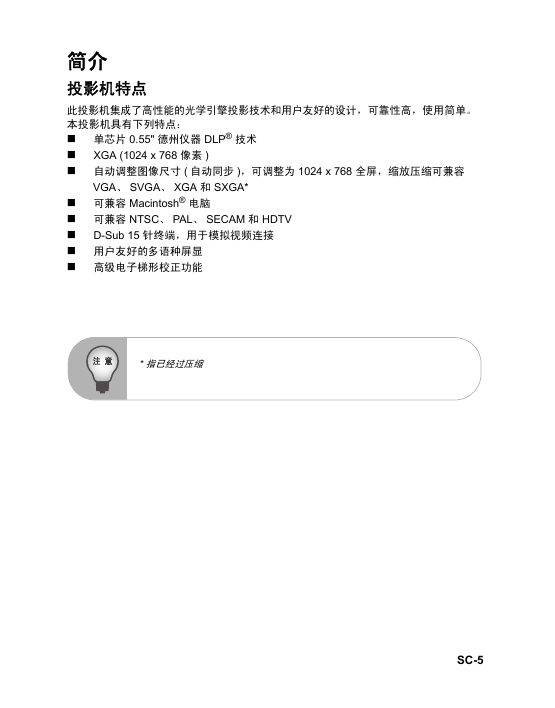

简介投影机特点此投影机集成了高性能的光学引擎投影技术和用户友好的设计，可靠性高，使用简单。本投影机具有下列特点：单芯片 0.55" 德州仪器 DLP® 技术 XGA (1024 x 768 像素 ) 自动调整图像尺寸 ( 自动同步 )，可调整为 1024 x 768 全屏，缩放压缩可兼容 VGA、 SVGA、 XGA 和 SXGA* 可兼容 Macintosh® 电脑可兼容 NTSC、 PAL、 SECAM 和 HDTV D-Sub 15 针终端，用于模拟视频连接用户友好的多语种屏显高级电子梯形校正功能 * 指已经过压缩 SC-5

物品清单拆开投影机包装时，请检查以下部件是否齐备：投影机与镜头盖 AC 电源线 VGA 线材 (D-SUB 对 D-SUB) 用户手册光盘快速入门指南红外遥控器如果任何部件缺失、损坏，或设备不工作，请立即与经销商联系。小心请勿在多尘环境中使用投影机。插上电源插头后等 5-10 分钟，待投影机调节到室温后再开始使用。请保留原装运纸箱和包装；便于以后需要运输时使用，这样可将设备恢复出厂时的包装，为设备提供最大程度的保护。 SC-6

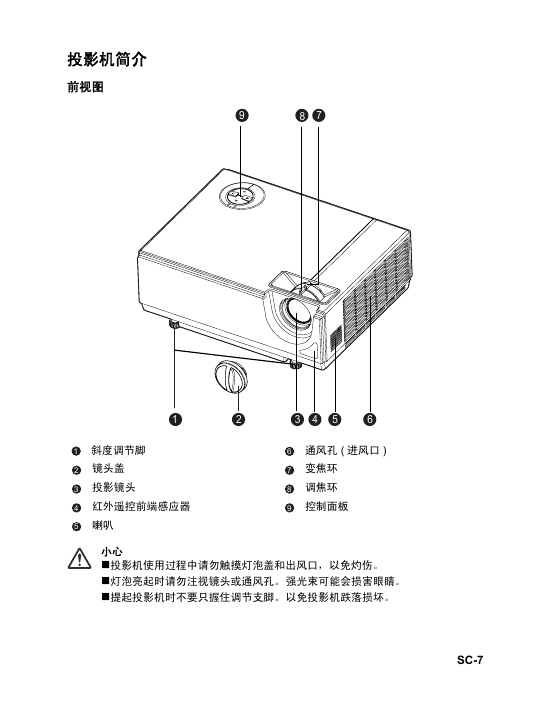

投影机简介前视图 9 8 7 1 2 3 4 5 6 1 2 3 4 5 斜度调节脚镜头盖投影镜头红外遥控前端感应器喇叭 6 7 8 9 通风孔 ( 进风口 ) 变焦环调焦环控制面板小心投影机使用过程中请勿触摸灯泡盖和出风口，以免灼伤。灯泡亮起时请勿注视镜头或通风孔。强光束可能会损害眼睛。提起投影机时不要只握住调节支脚。以免投影机跌落损坏。 SC-7

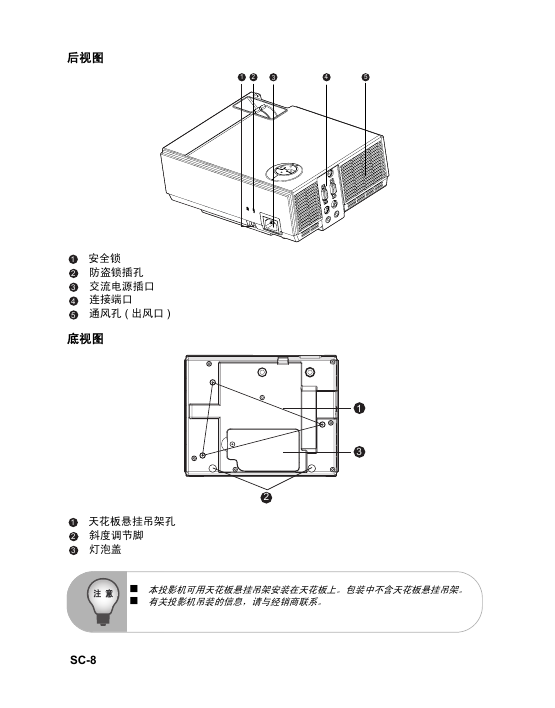

后视图 1 2 3 4 5 1 2 3 4 5 安全锁防盗锁插孔交流电源插口连接端口通风孔 ( 出风口 ) 底视图 1 3 2 1 22 3 天花板悬挂吊架孔斜度调节脚灯泡盖本投影机可用天花板悬挂吊架安装在天花板上。包装中不含天花板悬挂吊架。有关投影机吊装的信息，请与经销商联系。 SC-8
