松下数码摄像机-AG-HPX393MC说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：13.11M 资料格式：pdf 举报版权申诉

第1页 / 共164页

第2页 / 共164页

第3页 / 共164页

第4页 / 共164页

第5页 / 共164页

第6页 / 共164页

第7页 / 共164页

第8页 / 共164页

请先阅读本节！

安全上的注意事项

第1章概要

摄像机部件的特点

摄像及播放功能

操作概述

在外接设备上保存和编辑

系统构成

标准附件

第2章各部的名称和功能

电源部及附件安装部

音频（输入系统）功能部

音频（输出系统）功能部

拍摄和记录/重放功能部

菜单/缩略图操作部分

时间码相关部

警告和状态显示功能部

液晶显示器部

寻像器部

第3章记录和播放

设置内部时钟的日期和时间

关于P2卡

插入P2卡

取出P2卡

防止误删除

关于P2卡访问LED和P2卡的状态

P2卡记录时间

处理P2卡

基本步骤

拍摄

一般的记录

标准记录和Native记录

标准记录（下拉记录）

Native记录

可变帧频(VFR)记录

Native VFR记录

标准VFR记录（下拉记录）

使用VFR记录功能

特殊记录模式

预记录(PRE REC)

间隔记录(INTERVAL REC)

单次记录(ONE SHOT REC)

循环记录(LOOP REC)

连续片段记录(ONE CLIP REC)

低码率

热切换记录

记录回看功能

拍摄标记(记录标识)记录功能

文本提示记录功能

一般重放及变速重放

第4章用于记录的调整和设置

选择记录信号

记录格式和功能列表

记录设置和记录功能表

选择视频输出

记录、播放与输出格式列表

白平衡/黑平衡的调整

白平衡的调整

黑平衡的调整

电子快门的设置

快门模式/速度的设置

同步扫描模式的设置

FBC（闪光补偿）功能

设置FBC功能

为USER按钮分配功能

声音输入的选择和录音音频电平的调整

声音输入信号的选择

录音音频电平的调整

FRONT AUDIO LEVEL旋钮功能的选择

关于CH3/CH4的录音音频电平

设置时间数据

记录时间码和用户比特

设置用户比特

输入用户比特

时间码的设置

时间码外部锁定

从外部输出时间码

GENLOCK和时间码的输入/输出连接和设置

计数器设置和显示

寻像器的状态显示

寻像器画面的状态显示的构成

寻像器画面的显示项目的选择

屏幕显示

中央信息显示

检查并显示拍摄状态

模式检查显示

中央标记显示

安全框标记

音频电平表放大

斑马纹显示

辅助对焦功能

液晶显示器的调整和设置

波形监控功能

寻像器的调整和设置

左右调整寻像器位置

屈光度调整

使用寻像器

突出图像轮廓

将寻像器设置为单色模式

处理设置数据

配置设置数据文件

SD存储卡的操作

格式化、写入和读取SD存储卡

场景文件数据的使用方法

保存SD存储卡上的场景文件和其他设置

第5章准备

供电

电池的安装及设置

使用外部直流电源

安装并调整镜头

镜头的安装

镜头的后焦距调整

白色阴影补偿

设置色差补偿(CAC)

声音输入的准备

使用前话筒时

使用无线接收器

使用音频设备时

安装附件

安装到三脚架

肩带的安装

防雨罩的安装

FRONT AUDIO LEVEL旋钮头的安装

连接挡光罩

DC OUT接头和外部REC Start/Stop开关连接

连接AJ-RC10MC遥控设备

连接AG-EC4MC扩展控制设备

第6章采用缩略图操作剪辑

缩略图操作

缩略图操作的概要

缩略图画面

缩略图的选择

剪辑的重放

缩略图显示的切换

更改缩略图

拍摄标记

文本提示

剪辑的删除

剪辑的修复

不完整剪辑的重新连接

剪辑的复制

剪辑元数据的设置

低码流素材（另售）的设置

P2卡的格式化

SD存储卡的格式化

缩略图显示模式的设置

属性

第7章菜单操作

寻像器和LCD监视器菜单

使用菜单

初始化MENU设置

设置菜单结构

设置菜单列表

场景文件屏幕

系统设置屏幕

开关模式屏幕

记录设置屏幕

音频设置屏幕

输出选择屏幕

显示设置屏幕

电池设置屏幕

卡功能屏幕

镜头设置屏幕

其它功能屏幕

诊断屏幕

选项菜单屏幕

第8章连接到外部设备

通过连接USB 2.0接头而实现的功能

以USB设备模式连接到计算机

USB HOST模式

连接DVCPRO/DV接头

记录输入到DVCPRO/DV接头的信号

通过1394连接控制外部设备

第9章维护和检查

摄影前的检查

检查的准备

摄像头部的检查

存储记录部的检查

维护

目镜保养

寻像器内的清洁

为内部电池充电

警告系统

警告内容一览

缩略图操作和USB HOST MODE的警告及错误显示

本机内置固件的更新

第10章索引

第11章规格

外观尺寸和规格

大小

规格

接头信号说明

现在马上注冊! ! 本产品适用 P2HD 5 年保修特约。有关详细信息，请参阅第 161 页。 http://panasonic.cn/ 使用说明书广播级数字摄录一体机型号 AG-HPX393MC 在操作本机之前，请仔细阅读本说明书，并将说明书妥善保管，以备将来使用。 SS0211AM2063 –PS 在日本印刷发行：2013年6月 CHINESE VQT3N19-2

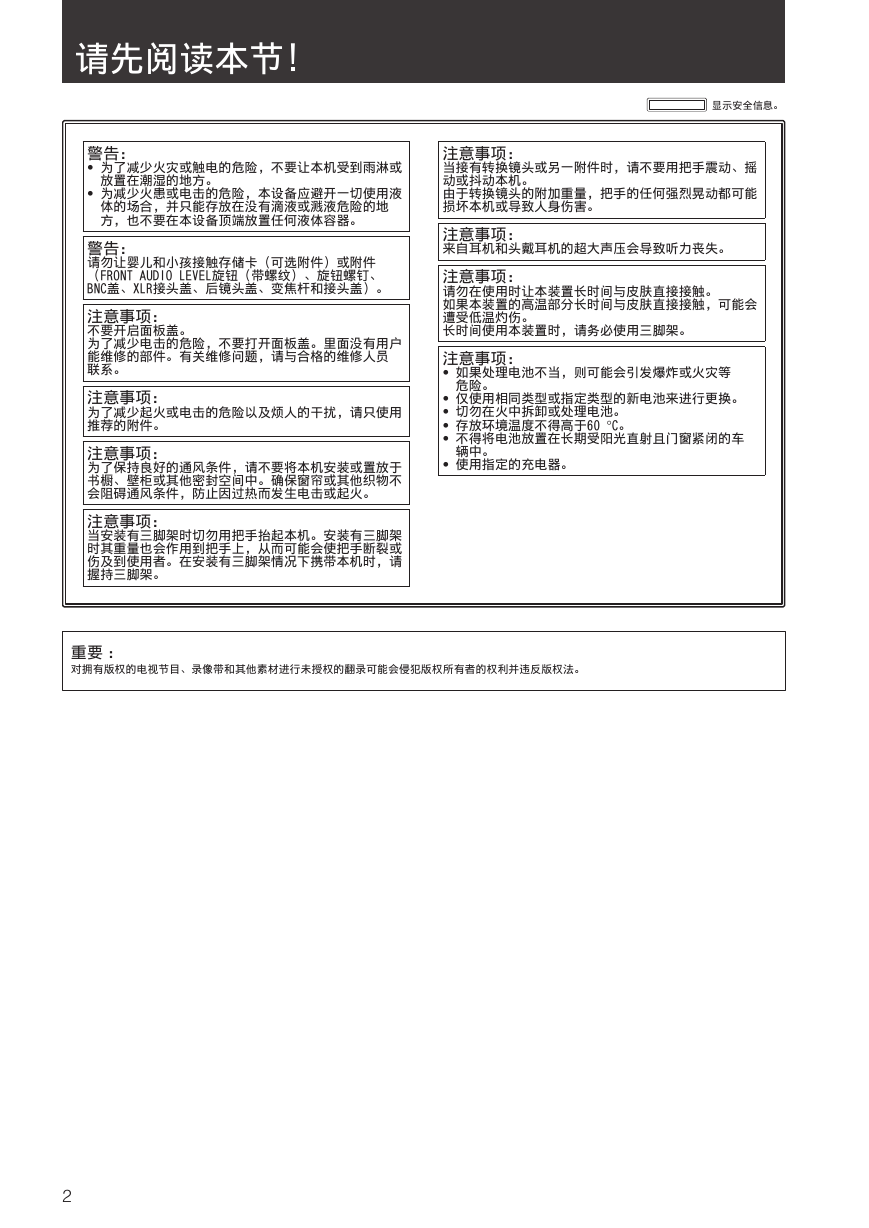

请先阅读本节！警告： • 为了减少火灾或触电的危险，不要让本机受到雨淋或放置在潮湿的地方。 • 为减少火患或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。警告：请勿让婴儿和小孩接触存储卡（可选附件）或附件（FRONT AUDIO LEVEL旋钮（带螺纹）、旋钮螺钉、 BNC盖、XLR接头盖、后镜头盖、变焦杆和接头盖）。注意事项：不要开启面板盖。为了减少电击的危险，不要打开面板盖。里面没有用户能维修的部件。有关维修问题，请与合格的维修人员联系。注意事项：为了减少起火或电击的危险以及烦人的干扰，请只使用推荐的附件。注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。确保窗帘或其他织物不会阻碍通风条件，防止因过热而发生电击或起火。注意事项：当安装有三脚架时切勿用把手抬起本机。安装有三脚架时其重量也会作用到把手上，从而可能会使把手断裂或伤及到使用者。在安装有三脚架情况下携带本机时，请握持三脚架。显示安全信息。注意事项：当接有转换镜头或另一附件时，请不要用把手震动、摇动或抖动本机。由于转换镜头的附加重量，把手的任何强烈晃动都可能损坏本机或导致人身伤害。注意事项：来自耳机和头戴耳机的超大声压会导致听力丧失。注意事项：请勿在使用时让本装置长时间与皮肤直接接触。如果本装置的高温部分长时间与皮肤直接接触，可能会遭受低温灼伤。长时间使用本装置时，请务必使用三脚架。注意事项： • 如果处理电池不当，则可能会引发爆炸或火灾等危险。 • 仅使用相同类型或指定类型的新电池来进行更换。 • 切勿在火中拆卸或处理电池。 • 存放环境温度不得高于60 °C。 • 不得将电池放置在长期受阳光直射且门窗紧闭的车辆中。 • 使用指定的充电器。重要：对拥有版权的电视节目、录像带和其他素材进行未授权的翻录可能会侵犯版权所有者的权利并违反版权法。 2

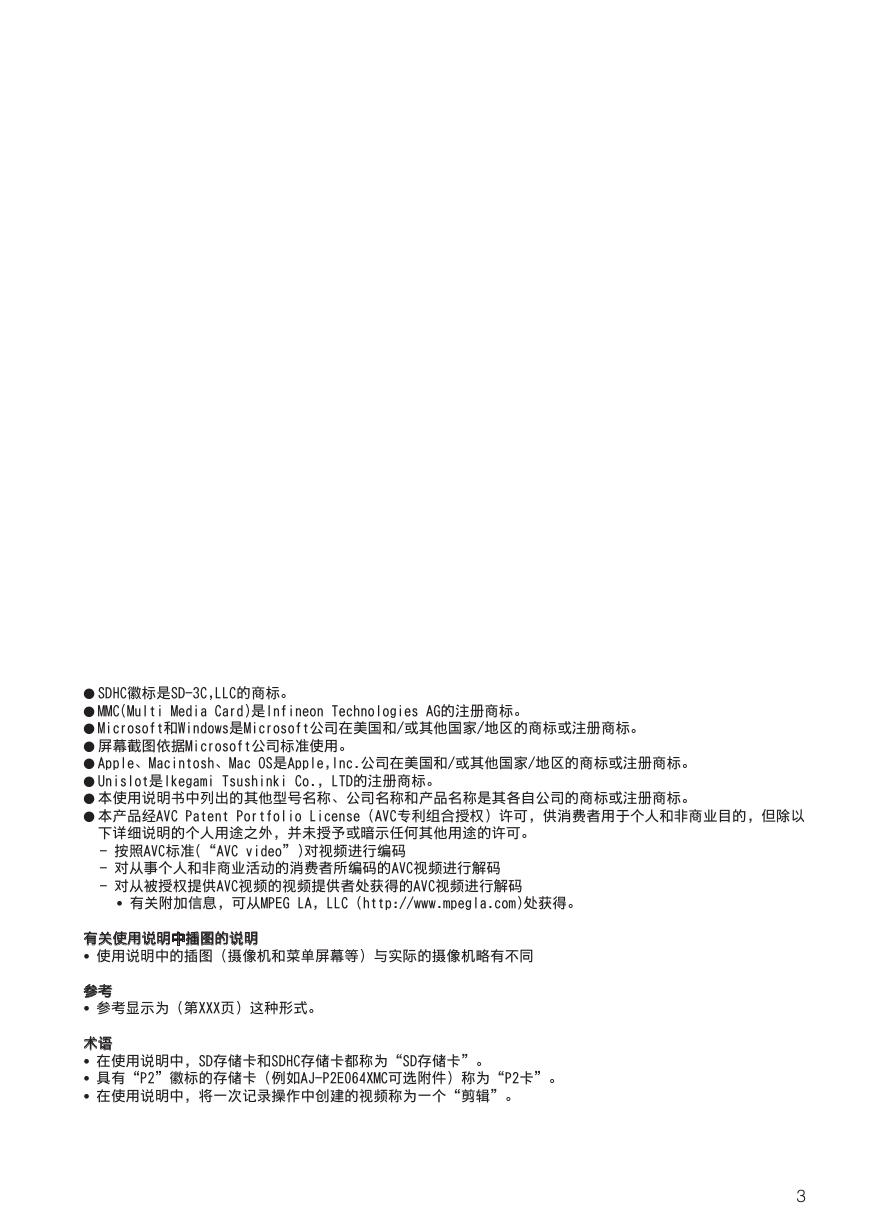

● ● ● ● SDHC徽标是SD-3C,LLC的商标。 MMC(Multi Media Card)是Infineon Technologies AG的注册商标。 Microsoft和Windows是Microsoft公司在美国和/或其他国家/地区的商标或注册商标。屏幕截图依据Microsoft公司标准使用。 Apple、Macintosh、Mac OS是Apple,Inc.公司在美国和/或其他国家/地区的商标或注册商标。 Unislot是Ikegami Tsushinki Co., LTD的注册商标。本使用说明书中列出的其他型号名称、公司名称和产品名称是其各自公司的商标或注册商标。本产品经AVC Patent Portfolio License（AVC专利组合授权）许可，供消费者用于个人和非商业目的，但除以下详细说明的个人用途之外，并未授予或暗示任何其他用途的许可。 - 按照AVC标准(“AVC video”)对视频进行编码 - 对从事个人和非商业活动的消费者所编码的AVC视频进行解码 - 对从被授权提供AVC视频的视频提供者处获得的AVC视频进行解码 ● ● ● ● • 有关附加信息，可从MPEG LA, LLC (http://www.mpegla.com)处获得。有关使用说明中插图的说明 • 使用说明中的插图（摄像机和菜单屏幕等）与实际的摄像机略有不同参考 • 参考显示为（第XXX页）这种形式。术语 • 在使用说明中，SD存储卡和SDHC存储卡都称为“SD存储卡”。 • 具有“P2”徽标的存储卡（例如AJ-P2E064XMC可选附件）称为“P2卡”。 • 在使用说明中，将一次记录操作中创建的视频称为一个“剪辑”。 3

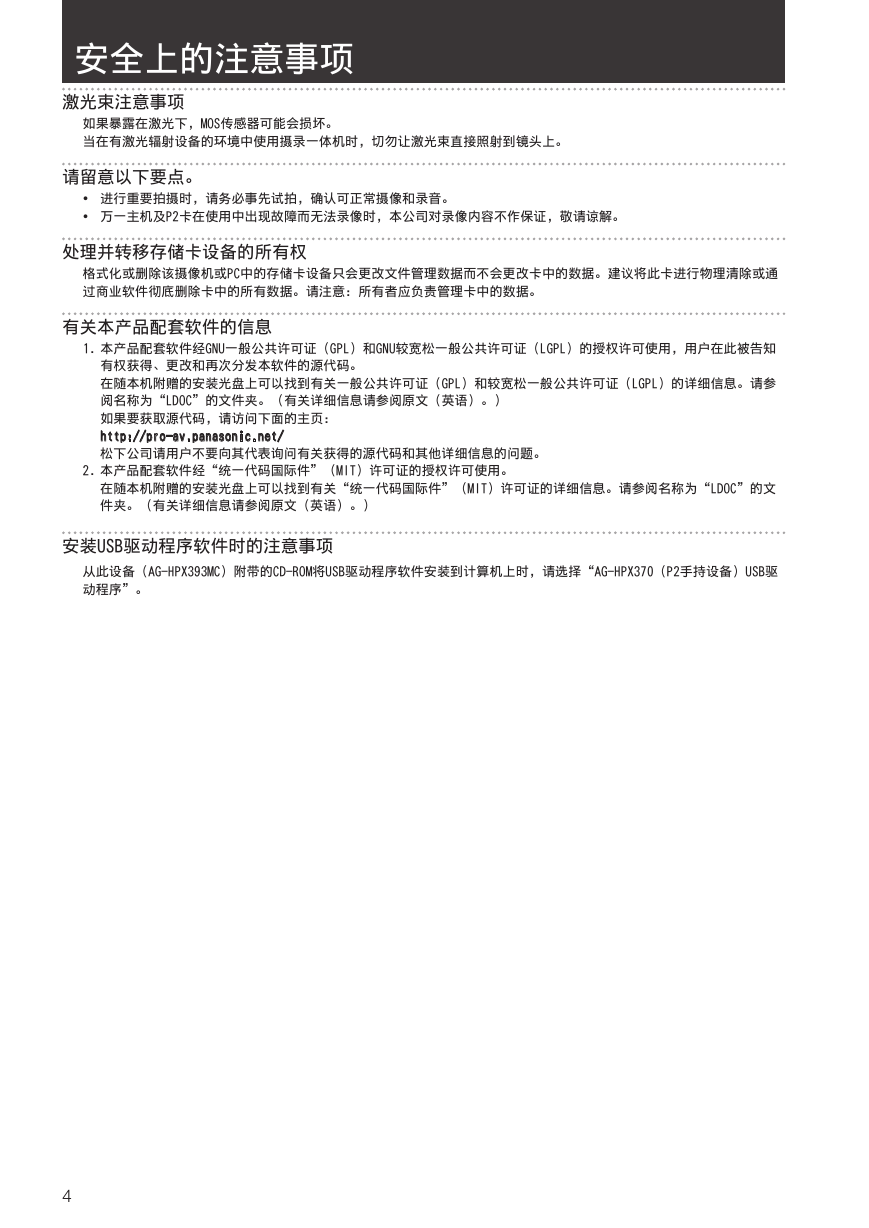

安全上的注意事项激光束注意事项如果暴露在激光下，MOS传感器可能会损坏。当在有激光辐射设备的环境中使用摄录一体机时，切勿让激光束直接照射到镜头上。请留意以下要点。  进行重要拍摄时，请务必事先试拍，确认可正常摄像和录音。  万一主机及P2卡在使用中出现故障而无法录像时，本公司对录像内容不作保证，敬请谅解。处理并转移存储卡设备的所有权格式化或删除该摄像机或PC中的存储卡设备只会更改文件管理数据而不会更改卡中的数据。建议将此卡进行物理清除或通过商业软件彻底删除卡中的所有数据。请注意：所有者应负责管理卡中的数据。有关本产品配套软件的信息 1. 本产品配套软件经GNU一般公共许可证（GPL）和GNU较宽松一般公共许可证（LGPL）的授权许可使用，用户在此被告知有权获得、更改和再次分发本软件的源代码。在随本机附赠的安装光盘上可以找到有关一般公共许可证（GPL）和较宽松一般公共许可证（LGPL）的详细信息。请参阅名称为“LDOC”的文件夹。（有关详细信息请参阅原文（英语）。）如果要获取源代码，请访问下面的主页： http://pro-av.panasonic.net/ 松下公司请用户不要向其代表询问有关获得的源代码和其他详细信息的问题。 2. 本产品配套软件经“统一代码国际件”（MIT）许可证的授权许可使用。在随本机附赠的安装光盘上可以找到有关“统一代码国际件”（MIT）许可证的详细信息。请参阅名称为“LDOC”的文件夹。（有关详细信息请参阅原文（英语）。）安装USB驱动程序软件时的注意事项从此设备（AG-HPX393MC）附带的CD-ROM将USB驱动程序软件安装到计算机上时，请选择“AG-HPX370（P2手持设备）USB驱动程序”。 4

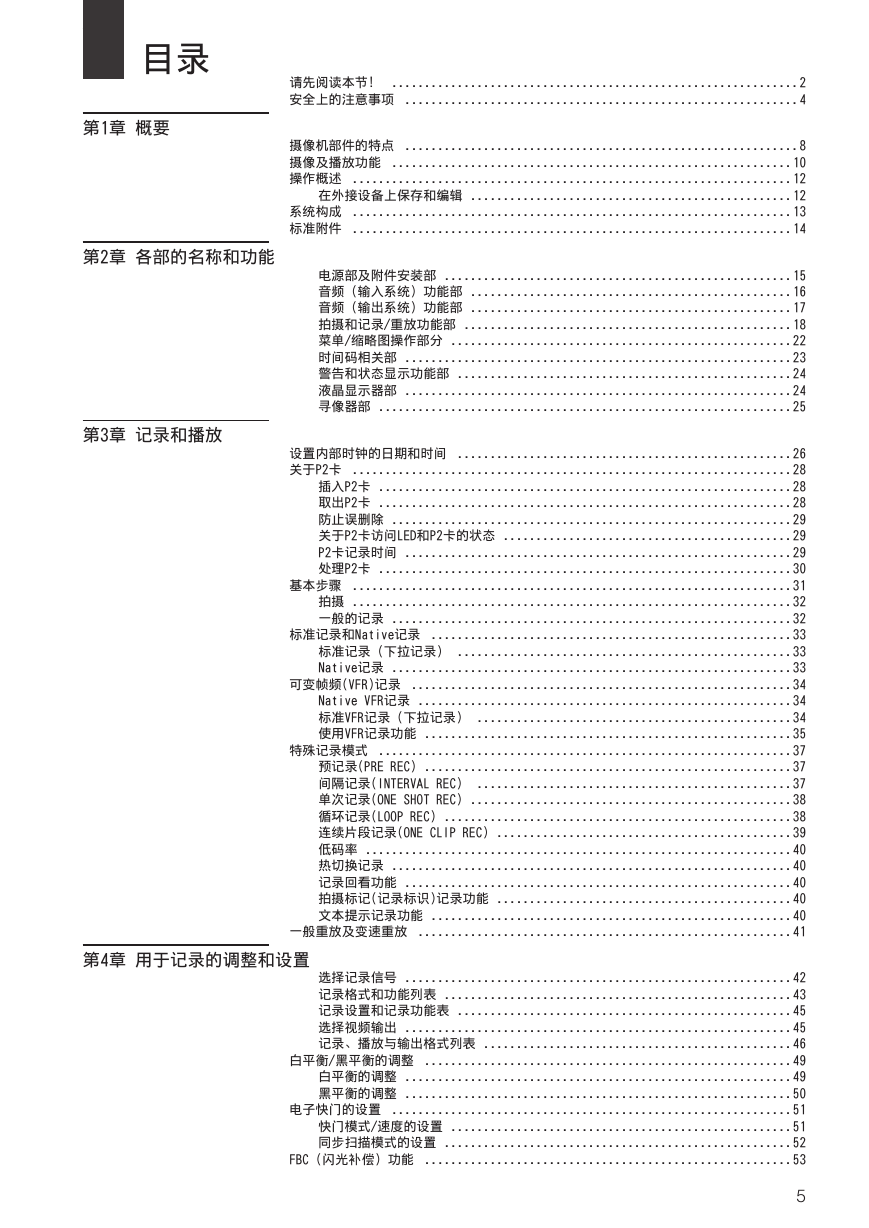

目录第1章概要第2章各部的名称和功能第3章记录和播放请先阅读本节！ .............................................................. 2 安全上的注意事项 ............................................................ 4 摄像机部件的特点 ............................................................ 8 摄像及播放功能 ............................................................. 10 操作概述 ................................................................... 12 在外接设备上保存和编辑 ................................................. 12 系统构成 ................................................................... 13 标准附件 ................................................................... 14 电源部及附件安装部 ..................................................... 15 音频（输入系统）功能部 ................................................. 16 音频（输出系统）功能部 ................................................. 17 拍摄和记录/重放功能部 .................................................. 18 菜单/缩略图操作部分 .................................................... 22 时间码相关部 ........................................................... 23 警告和状态显示功能部 ................................................... 24 液晶显示器部 ........................................................... 24 寻像器部 ............................................................... 25 设置内部时钟的日期和时间 ................................................... 26 关于P2卡 ................................................................... 28 插入P2卡 ............................................................... 28 取出P2卡 ............................................................... 28 防止误删除 ............................................................. 29 关于P2卡访问LED和P2卡的状态 ............................................ 29 P2卡记录时间 ........................................................... 29 处理P2卡 ............................................................... 30 基本步骤 ................................................................... 31 拍摄 ................................................................... 32 一般的记录 ............................................................. 32 标准记录和Native记录 ....................................................... 33 标准记录（下拉记录） ................................................... 33 Native记录 ............................................................. 33 可变帧频(VFR)记录 .......................................................... 34 Native VFR记录 ......................................................... 34 标准VFR记录（下拉记录） ................................................ 34 使用VFR记录功能 ........................................................ 35 特殊记录模式 ............................................................... 37 预记录(PRE REC) ........................................................ 37 间隔记录(INTERVAL REC) ................................................ 37 单次记录(ONE SHOT REC) ................................................. 38 循环记录(LOOP REC) ..................................................... 38 连续片段记录(ONE CLIP REC) ............................................. 39 低码率 ................................................................. 40 热切换记录 ............................................................. 40 记录回看功能 ........................................................... 40 拍摄标记(记录标识)记录功能 ............................................. 40 文本提示记录功能 ....................................................... 40 一般重放及变速重放 ......................................................... 41 第4章用于记录的调整和设置选择记录信号 ........................................................... 42 记录格式和功能列表 ..................................................... 43 记录设置和记录功能表 ................................................... 45 选择视频输出 ........................................................... 45 记录、播放与输出格式列表 ............................................... 46 白平衡/黑平衡的调整 ........................................................ 49 白平衡的调整 ........................................................... 49 黑平衡的调整 ........................................................... 50 电子快门的设置 ............................................................. 51 快门模式/速度的设置 .................................................... 51 同步扫描模式的设置 ..................................................... 52 FBC（闪光补偿）功能 ........................................................ 53 5

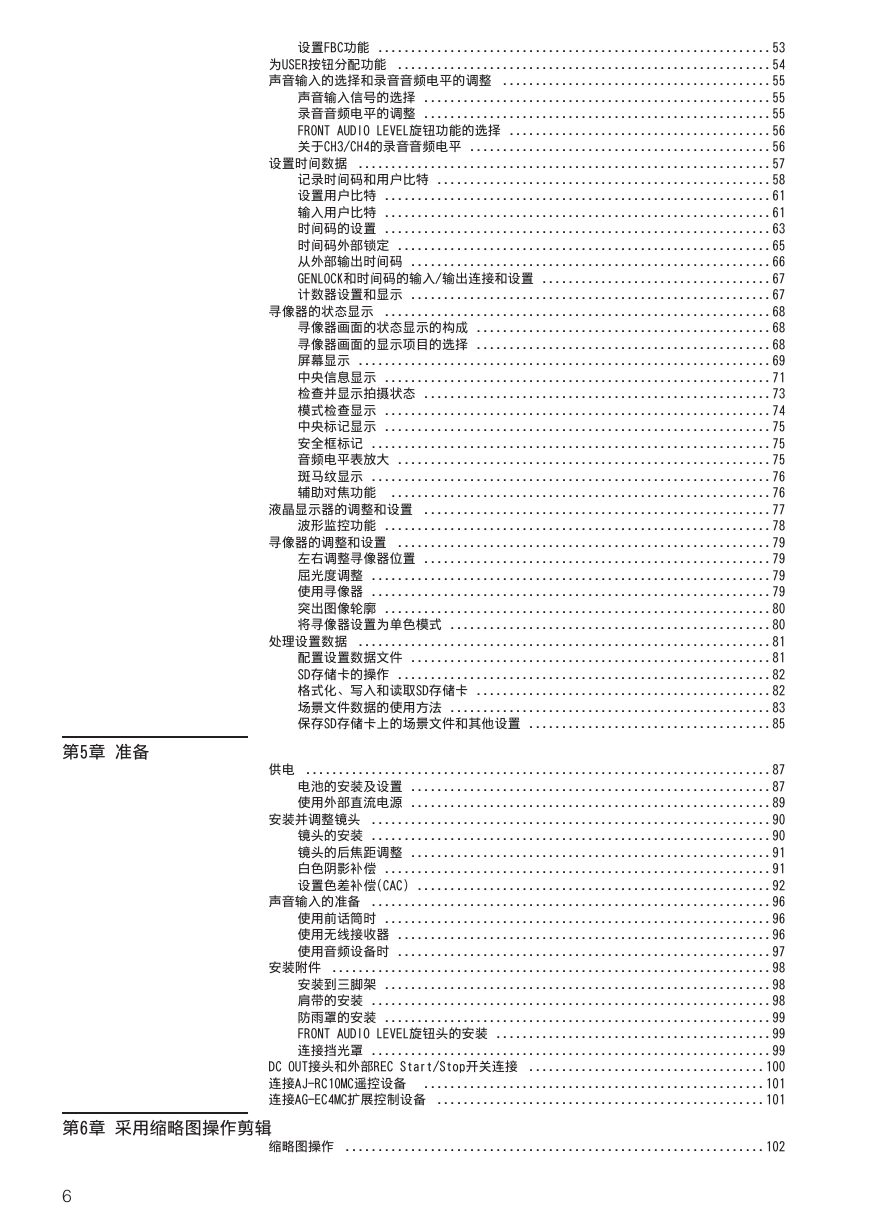

第5章准备设置FBC功能 ............................................................ 53 为USER按钮分配功能 ......................................................... 54 声音输入的选择和录音音频电平的调整 ......................................... 55 声音输入信号的选择 ..................................................... 55 录音音频电平的调整 ..................................................... 55 FRONT AUDIO LEVEL旋钮功能的选择 ........................................ 56 关于CH3/CH4的录音音频电平 .............................................. 56 设置时间数据 ............................................................... 57 记录时间码和用户比特 ................................................... 58 设置用户比特 ........................................................... 61 输入用户比特 ........................................................... 61 时间码的设置 ........................................................... 63 时间码外部锁定 ......................................................... 65 从外部输出时间码 ....................................................... 66 GENLOCK和时间码的输入/输出连接和设置 ................................... 67 计数器设置和显示 ....................................................... 67 寻像器的状态显示 ........................................................... 68 寻像器画面的状态显示的构成 ............................................. 68 寻像器画面的显示项目的选择 ............................................. 68 屏幕显示 ............................................................... 69 中央信息显示 ........................................................... 71 检查并显示拍摄状态 ..................................................... 73 模式检查显示 ........................................................... 74 中央标记显示 ........................................................... 75 安全框标记 ............................................................. 75 音频电平表放大 ......................................................... 75 斑马纹显示 ............................................................. 76 辅助对焦功能 .......................................................... 76 液晶显示器的调整和设置 ..................................................... 77 波形监控功能 ........................................................... 78 寻像器的调整和设置 ......................................................... 79 左右调整寻像器位置 ..................................................... 79 屈光度调整 ............................................................. 79 使用寻像器 ............................................................. 79 突出图像轮廓 ........................................................... 80 将寻像器设置为单色模式 ................................................. 80 处理设置数据 ............................................................... 81 配置设置数据文件 ....................................................... 81 SD存储卡的操作 ......................................................... 82 格式化、写入和读取SD存储卡 ............................................. 82 场景文件数据的使用方法 ................................................. 83 保存SD存储卡上的场景文件和其他设置 ..................................... 85 供电 ....................................................................... 87 电池的安装及设置 ....................................................... 87 使用外部直流电源 ....................................................... 89 安装并调整镜头 ............................................................. 90 镜头的安装 ............................................................. 90 镜头的后焦距调整 ....................................................... 91 白色阴影补偿 ........................................................... 91 设置色差补偿(CAC) ...................................................... 92 声音输入的准备 ............................................................. 96 使用前话筒时 ........................................................... 96 使用无线接收器 ......................................................... 96 使用音频设备时 ......................................................... 97 安装附件 ................................................................... 98 安装到三脚架 ........................................................... 98 肩带的安装 ............................................................. 98 防雨罩的安装 ........................................................... 99 FRONT AUDIO LEVEL旋钮头的安装 .......................................... 99 连接挡光罩 ............................................................. 99 DC OUT接头和外部REC Start/Stop开关连接 .................................... 100 连接AJ-RC10MC遥控设备 .................................................... 101 连接AG-EC4MC扩展控制设备 .................................................. 101 第6章采用缩略图操作剪辑缩略图操作 ................................................................ 102 6

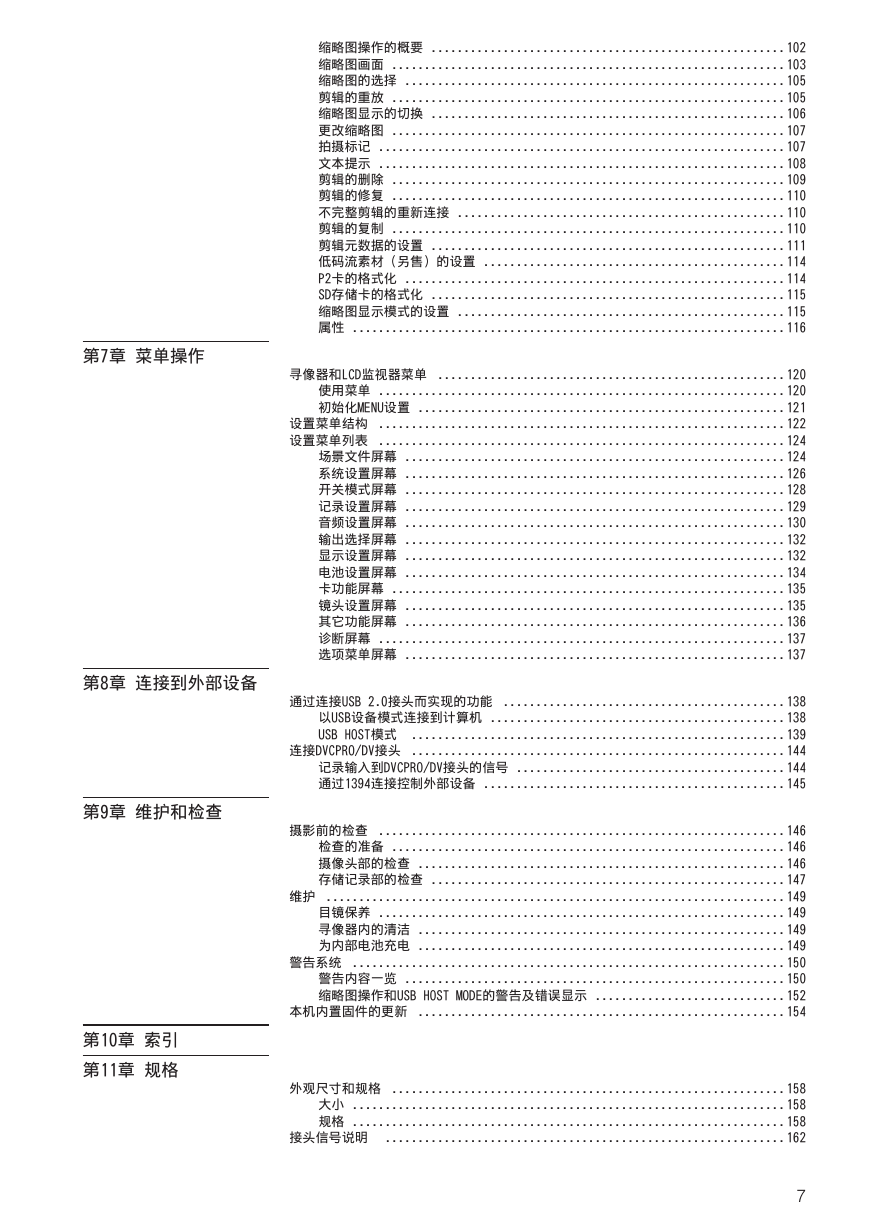

缩略图操作的概要 ...................................................... 102 缩略图画面 ............................................................ 103 缩略图的选择 .......................................................... 105 剪辑的重放 ............................................................ 105 缩略图显示的切换 ...................................................... 106 更改缩略图 ............................................................ 107 拍摄标记 .............................................................. 107 文本提示 .............................................................. 108 剪辑的删除 ............................................................ 109 剪辑的修复 ............................................................ 110 不完整剪辑的重新连接 .................................................. 110 剪辑的复制 ............................................................ 110 剪辑元数据的设置 ...................................................... 111 低码流素材（另售）的设置 .............................................. 114 P2卡的格式化 .......................................................... 114 SD存储卡的格式化 ...................................................... 115 缩略图显示模式的设置 .................................................. 115 属性 .................................................................. 116 寻像器和LCD监视器菜单 ..................................................... 120 使用菜单 .............................................................. 120 初始化MENU设置 ........................................................ 121 设置菜单结构 .............................................................. 122 设置菜单列表 .............................................................. 124 场景文件屏幕 .......................................................... 124 系统设置屏幕 .......................................................... 126 开关模式屏幕 .......................................................... 128 记录设置屏幕 .......................................................... 129 音频设置屏幕 .......................................................... 130 输出选择屏幕 .......................................................... 132 显示设置屏幕 .......................................................... 132 电池设置屏幕 .......................................................... 134 卡功能屏幕 ............................................................ 135 镜头设置屏幕 .......................................................... 135 其它功能屏幕 .......................................................... 136 诊断屏幕 .............................................................. 137 选项菜单屏幕 .......................................................... 137 通过连接USB 2.0接头而实现的功能 ........................................... 138 以USB设备模式连接到计算机 ............................................. 138 USB HOST模式 ......................................................... 139 连接DVCPRO/DV接头 ......................................................... 144 记录输入到DVCPRO/DV接头的信号 ......................................... 144 通过1394连接控制外部设备 .............................................. 145 摄影前的检查 .............................................................. 146 检查的准备 ............................................................ 146 摄像头部的检查 ........................................................ 146 存储记录部的检查 ...................................................... 147 维护 ...................................................................... 149 目镜保养 .............................................................. 149 寻像器内的清洁 ........................................................ 149 为内部电池充电 ........................................................ 149 警告系统 .................................................................. 150 警告内容一览 .......................................................... 150 缩略图操作和USB HOST MODE的警告及错误显示 ............................. 152 本机内置固件的更新 ........................................................ 154 外观尺寸和规格 ............................................................ 158 大小 .................................................................. 158 规格 .................................................................. 158 接头信号说明 ............................................................. 162 7 第7章菜单操作第8章连接到外部设备第9章维护和检查第10章索引第11章规格

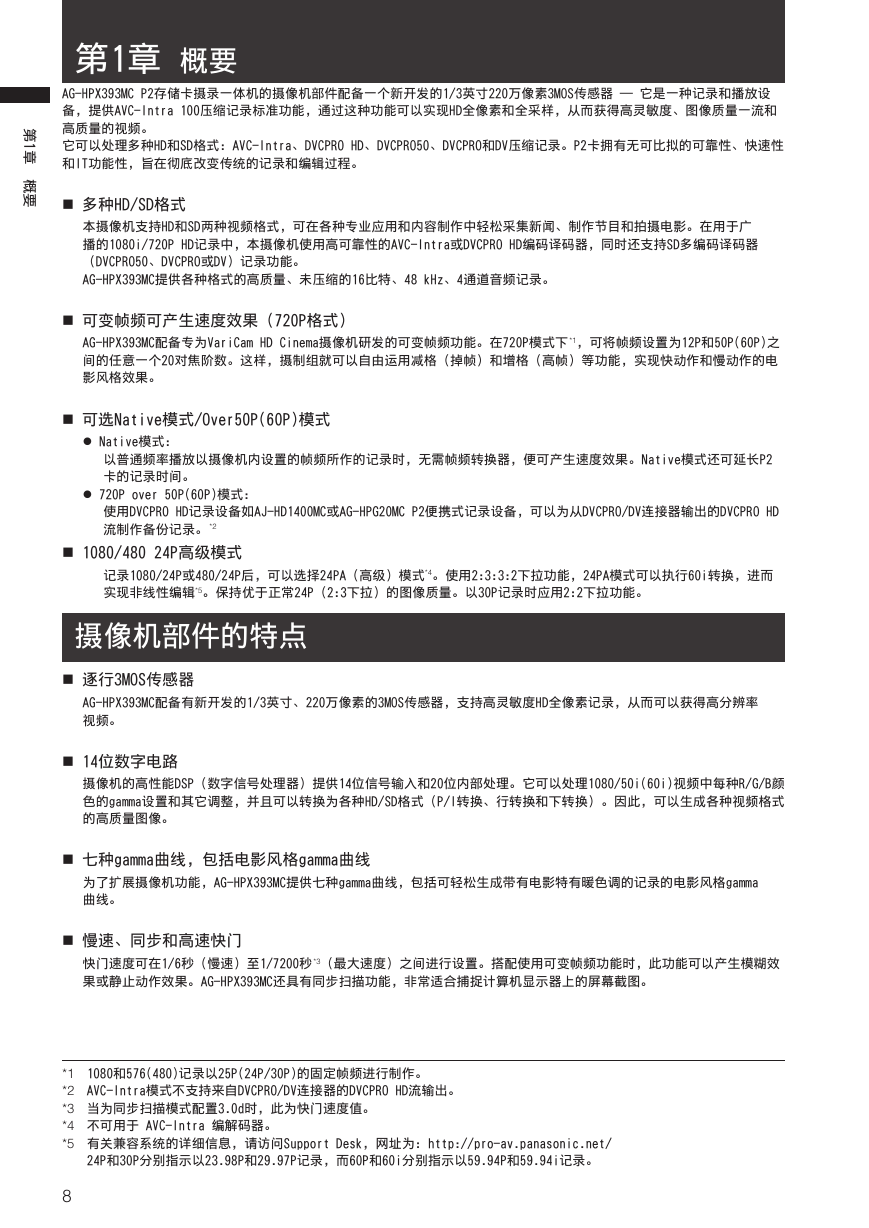

第1章概要第 1 章概要 AG-HPX393MC P2存储卡摄录一体机的摄像机部件配备一个新开发的1/3英寸220万像素3MOS传感器 — 它是一种记录和播放设备，提供AVC-Intra 100压缩记录标准功能，通过这种功能可以实现HD全像素和全采样，从而获得高灵敏度、图像质量一流和高质量的视频。它可以处理多种HD和SD格式：AVC-Intra、DVCPRO HD、DVCPRO50、DVCPRO和DV压缩记录。P2卡拥有无可比拟的可靠性、快速性和IT功能性，旨在彻底改变传统的记录和编辑过程。  多种HD/SD格式本摄像机支持HD和SD两种视频格式，可在各种专业应用和内容制作中轻松采集新闻、制作节目和拍摄电影。在用于广播的1080i/720P HD记录中，本摄像机使用高可靠性的AVC-Intra或DVCPRO HD编码译码器，同时还支持SD多编码译码器（DVCPRO50、DVCPRO或DV）记录功能。 AG-HPX393MC提供各种格式的高质量、未压缩的16比特、48 kHz、4通道音频记录。  可变帧频可产生速度效果（720P格式） AG-HPX393MC配备专为VariCam HD Cinema摄像机研发的可变帧频功能。在720P模式下 *1，可将帧频设置为12P和50P(60P)之间的任意一个20对焦阶数。这样，摄制组就可以自由运用减格（掉帧）和增格（高帧）等功能，实现快动作和慢动作的电影风格效果。  可选Native模式/Over50P(60P)模式  Native模式：以普通频率播放以摄像机内设置的帧频所作的记录时，无需帧频转换器，便可产生速度效果。Native模式还可延长P2 卡的记录时间。  720P over 50P(60P)模式：使用DVCPRO HD记录设备如AJ-HD1400MC或AG-HPG20MC P2便携式记录设备，可以为从DVCPRO/DV连接器输出的DVCPRO HD 流制作备份记录。 *2  1080/480 24P高级模式记录1080/24P或480/24P后，可以选择24PA（高级）模式*4。使用2:3:3:2下拉功能，24PA模式可以执行60i转换，进而实现非线性编辑*5。保持优于正常24P（2:3下拉）的图像质量。以30P记录时应用2:2下拉功能。摄像机部件的特点  逐行3MOS传感器 AG-HPX393MC配备有新开发的1/3英寸、220万像素的3MOS传感器，支持高灵敏度HD全像素记录，从而可以获得高分辨率视频。  14位数字电路摄像机的高性能DSP（数字信号处理器）提供14位信号输入和20位内部处理。它可以处理1080/50i(60i)视频中每种R/G/B颜色的gamma设置和其它调整，并且可以转换为各种HD/SD格式（P/I转换、行转换和下转换）。因此，可以生成各种视频格式的高质量图像。  七种gamma曲线，包括电影风格gamma曲线为了扩展摄像机功能，AG-HPX393MC提供七种gamma曲线，包括可轻松生成带有电影特有暖色调的记录的电影风格gamma 曲线。  慢速、同步和高速快门快门速度可在1/6秒（慢速）至1/7200秒 *3（最大速度）之间进行设置。搭配使用可变帧频功能时，此功能可以产生模糊效果或静止动作效果。AG-HPX393MC还具有同步扫描功能，非常适合捕捉计算机显示器上的屏幕截图。 *1 1080和576(480)记录以25P(24P/30P)的固定帧频进行制作。 *2 AVC-Intra模式不支持来自DVCPRO/DV连接器的DVCPRO HD流输出。 *3 当为同步扫描模式配置3.0d时，此为快门速度值。 *4 不可用于 AVC-Intra 编解码器。 *5 有关兼容系统的详细信息，请访问Support Desk，网址为：http://pro-av.panasonic.net/ 24P和30P分别指示以23.98P和29.97P记录，而60P和60i分别指示以59.94P和59.94i记录。 8
