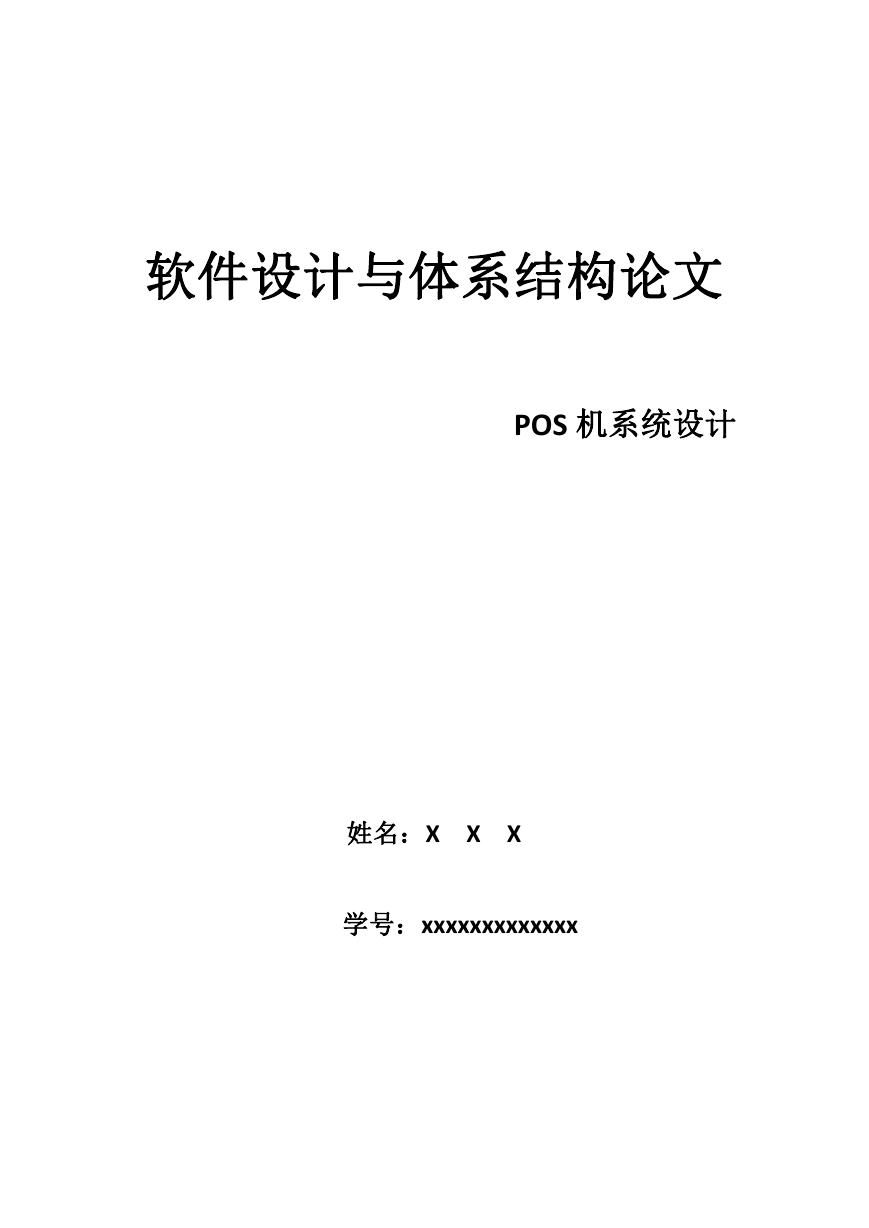

    软件设计与体系结构论文 POS 机系统设计 姓名：X X X 学号：xxxxxxxxxxxxx

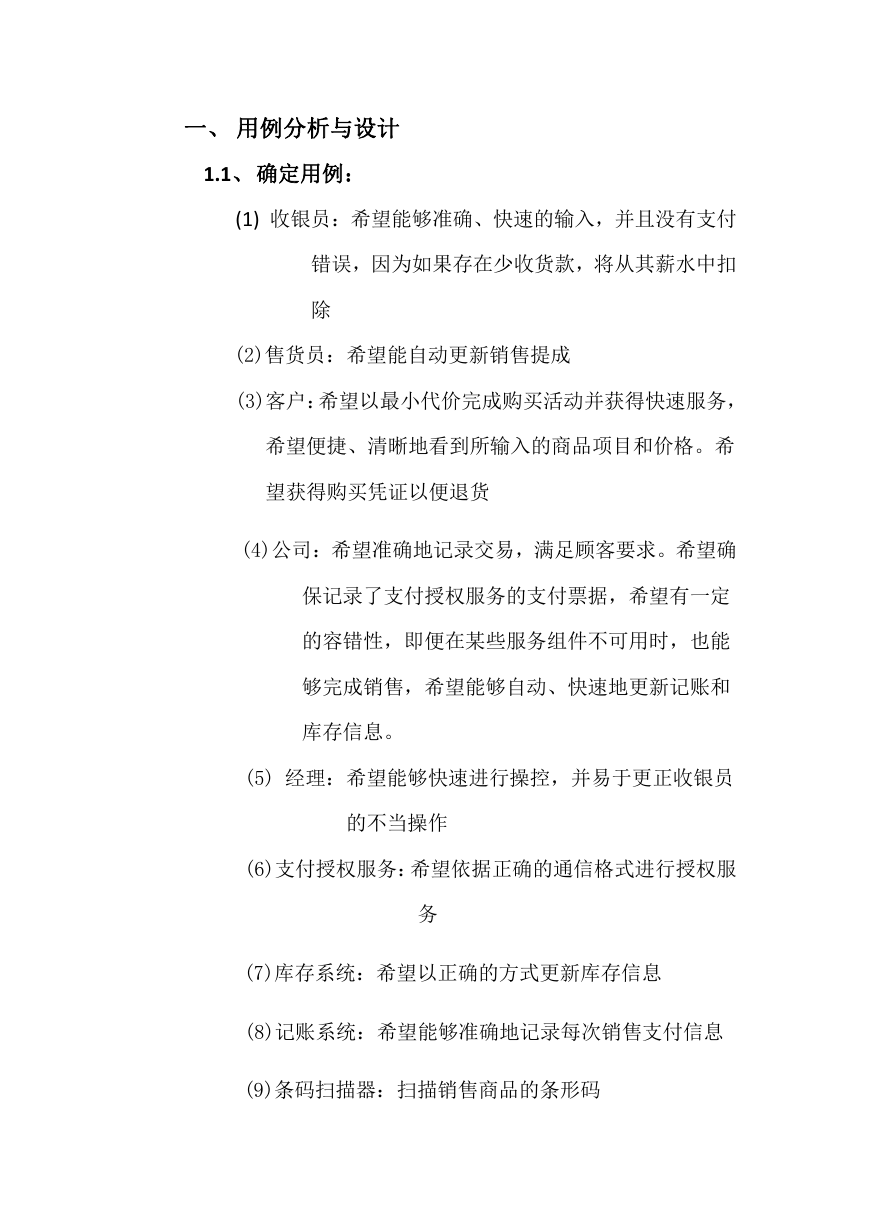

    一、 用例分析与设计 1.1、 确定用例： (1) 收银员：希望能够准确、快速的输入，并且没有支付 错误，因为如果存在少收货款，将从其薪水中扣 除 (2)售货员：希望能自动更新销售提成 (3)客户：希望以最小代价完成购买活动并获得快速服务， 希望便捷、清晰地看到所输入的商品项目和价格。希 望获得购买凭证以便退货 (4)公司：希望准确地记录交易，满足顾客要求。希望确 保记录了支付授权服务的支付票据，希望有一定 的容错性，即便在某些服务组件不可用时，也能 够完成销售，希望能够自动、快速地更新记账和 库存信息。 (5) 经理：希望能够快速进行操控，并易于更正收银员 的不当操作 (6)支付授权服务：希望依据正确的通信格式进行授权服 务 (7)库存系统：希望以正确的方式更新库存信息 (8)记账系统：希望能够准确地记录每次销售支付信息 (9)条码扫描器：扫描销售商品的条形码

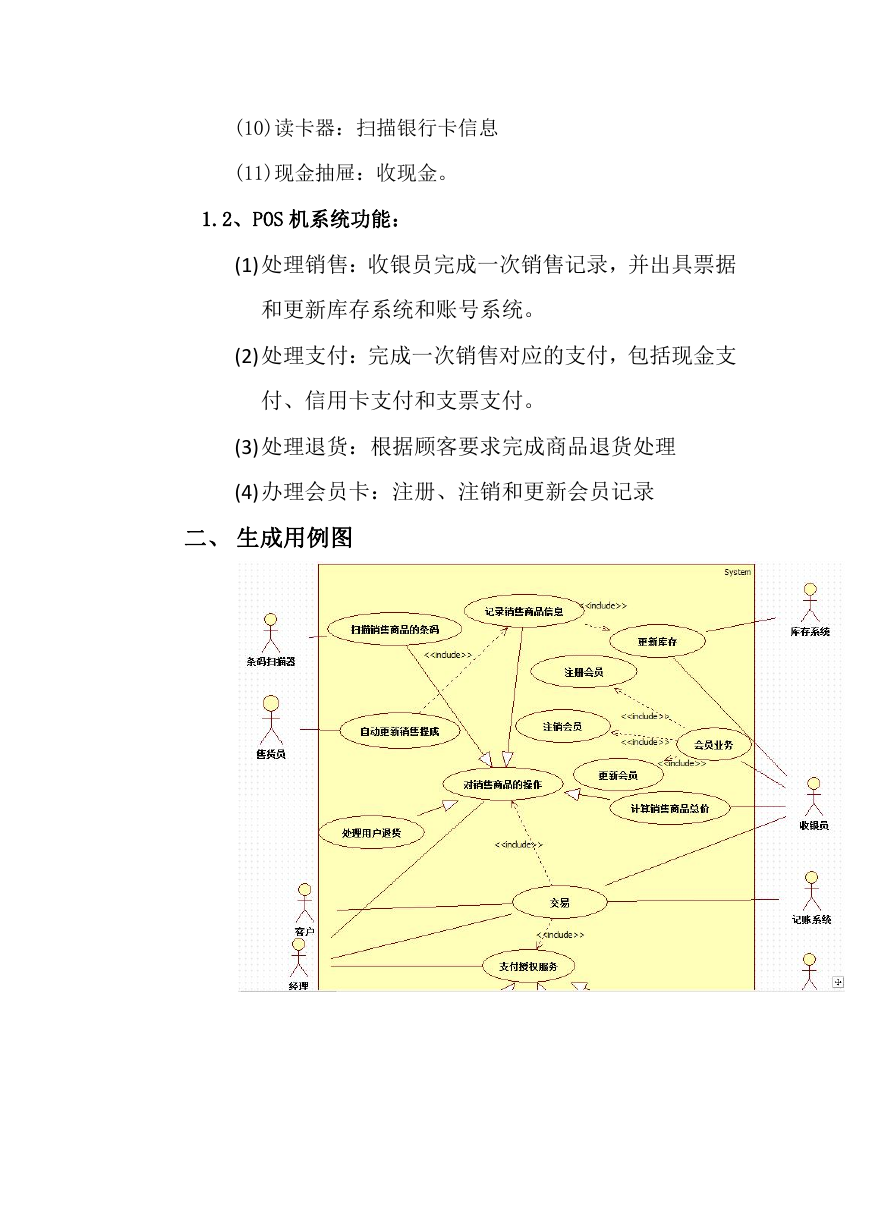

    (10)读卡器：扫描银行卡信息 (11)现金抽屉：收现金。 1.2、POS 机系统功能： (1)处理销售：收银员完成一次销售记录，并出具票据 和更新库存系统和账号系统。 (2)处理支付：完成一次销售对应的支付，包括现金支 付、信用卡支付和支票支付。 (3)处理退货：根据顾客要求完成商品退货处理 (4)办理会员卡：注册、注销和更新会员记录 二、 生成用例图

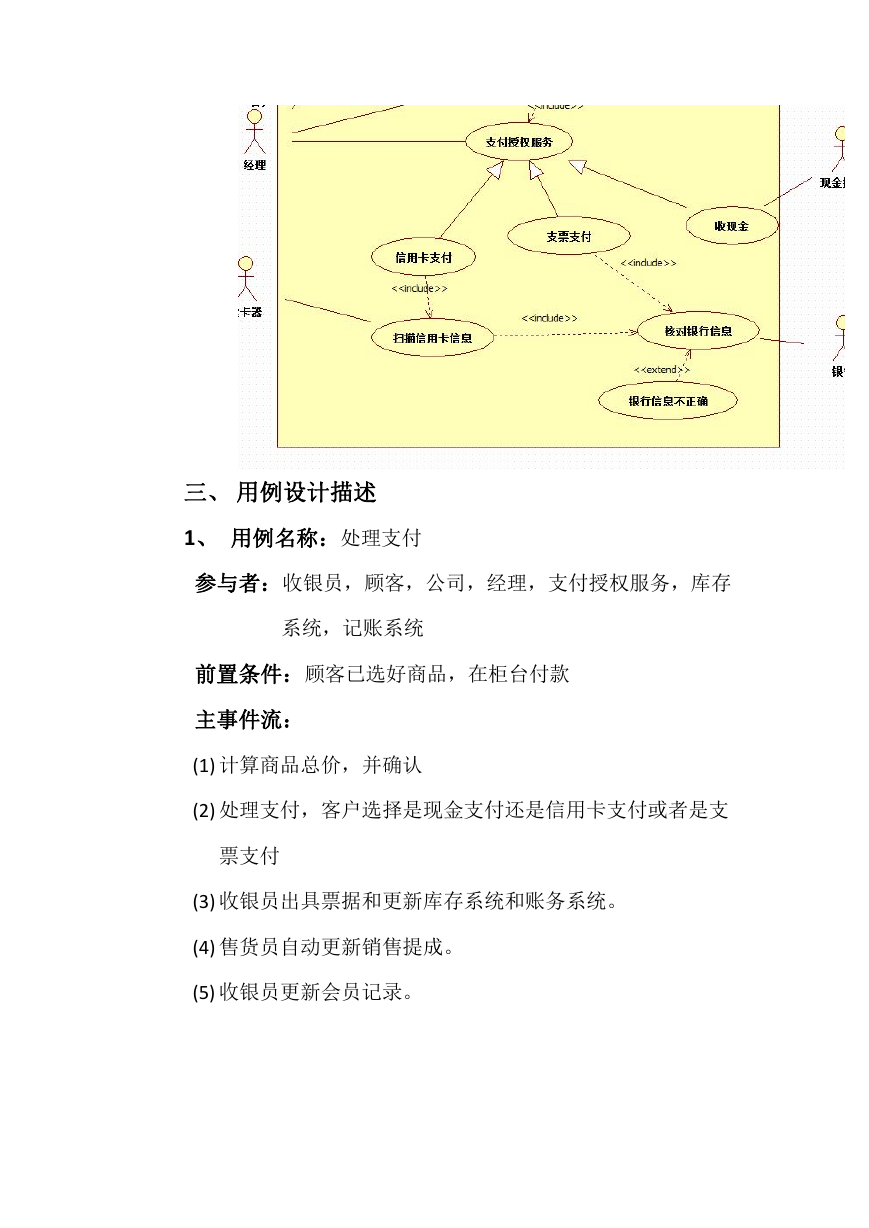

    三、 用例设计描述 1、 用例名称：处理支付 参与者：收银员，顾客，公司，经理，支付授权服务，库存 系统，记账系统 前置条件：顾客已选好商品，在柜台付款 主事件流： (1) 计算商品总价，并确认 (2) 处理支付，客户选择是现金支付还是信用卡支付或者是支 票支付 (3) 收银员出具票据和更新库存系统和账务系统。 (4) 售货员自动更新销售提成。 (5) 收银员更新会员记录。

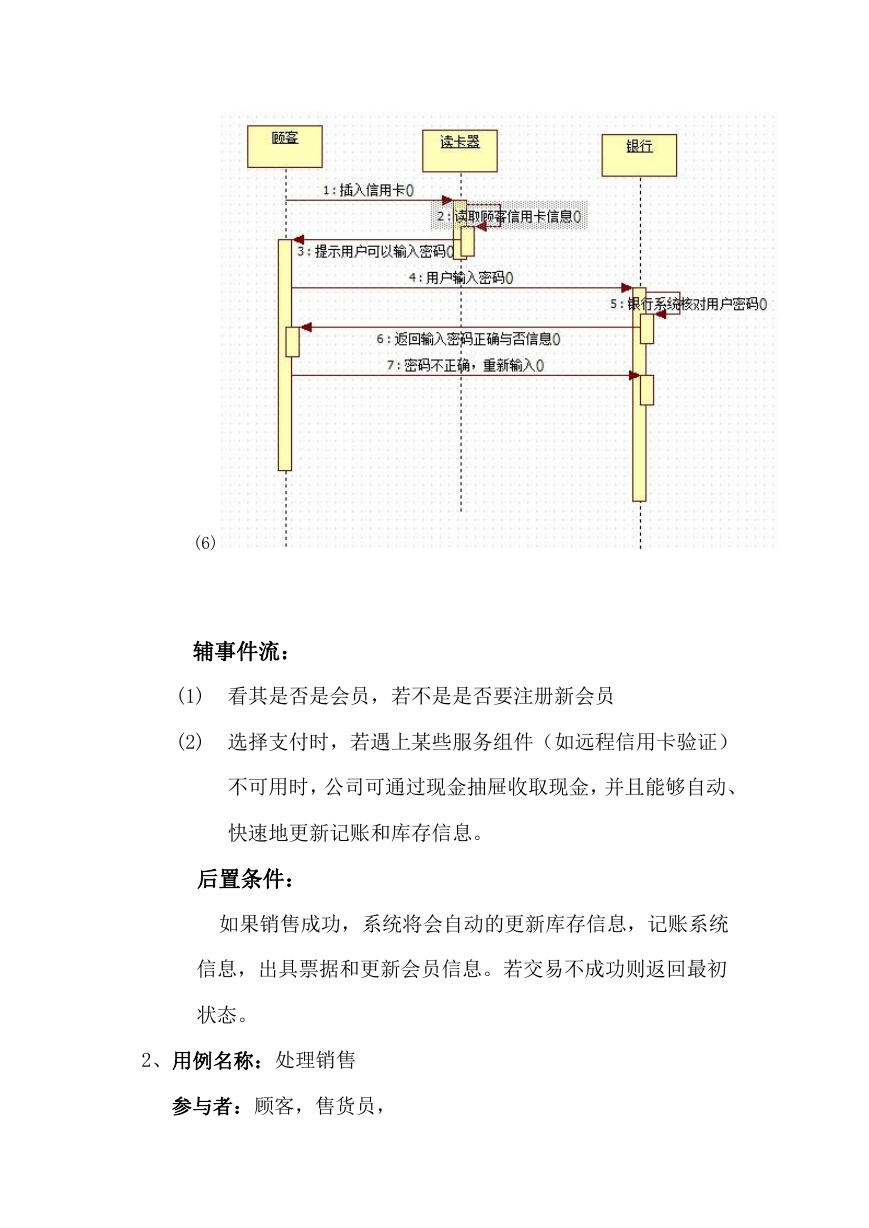

    (6) 辅事件流： (1) 看其是否是会员，若不是是否要注册新会员 (2) 选择支付时，若遇上某些服务组件（如远程信用卡验证） 不可用时，公司可通过现金抽屉收取现金，并且能够自动、 快速地更新记账和库存信息。 后置条件： 如果销售成功，系统将会自动的更新库存信息，记账系统 信息，出具票据和更新会员信息。若交易不成功则返回最初 状态。 2、用例名称：处理销售 参与者：顾客，售货员，

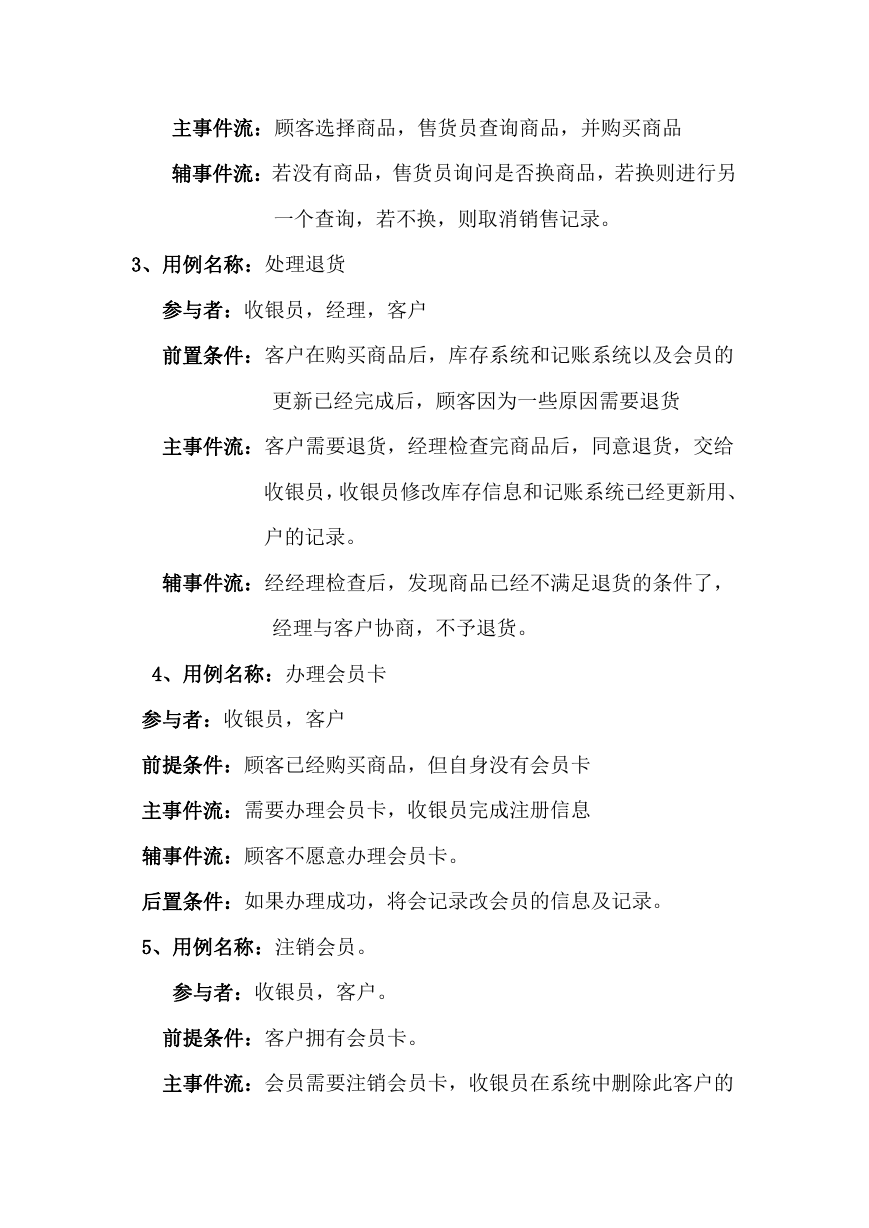

    主事件流：顾客选择商品，售货员查询商品，并购买商品 辅事件流：若没有商品，售货员询问是否换商品，若换则进行另 一个查询，若不换，则取消销售记录。 3、用例名称：处理退货 参与者：收银员，经理，客户 前置条件：客户在购买商品后，库存系统和记账系统以及会员的 更新已经完成后，顾客因为一些原因需要退货 主事件流：客户需要退货，经理检查完商品后，同意退货，交给 收银员，收银员修改库存信息和记账系统已经更新用、 户的记录。 辅事件流：经经理检查后，发现商品已经不满足退货的条件了， 经理与客户协商，不予退货。 4、用例名称：办理会员卡 参与者：收银员，客户 前提条件：顾客已经购买商品，但自身没有会员卡 主事件流：需要办理会员卡，收银员完成注册信息 辅事件流：顾客不愿意办理会员卡。 后置条件：如果办理成功，将会记录改会员的信息及记录。 5、用例名称：注销会员。 参与者：收银员，客户。 前提条件：客户拥有会员卡。 主事件流：会员需要注销会员卡，收银员在系统中删除此客户的

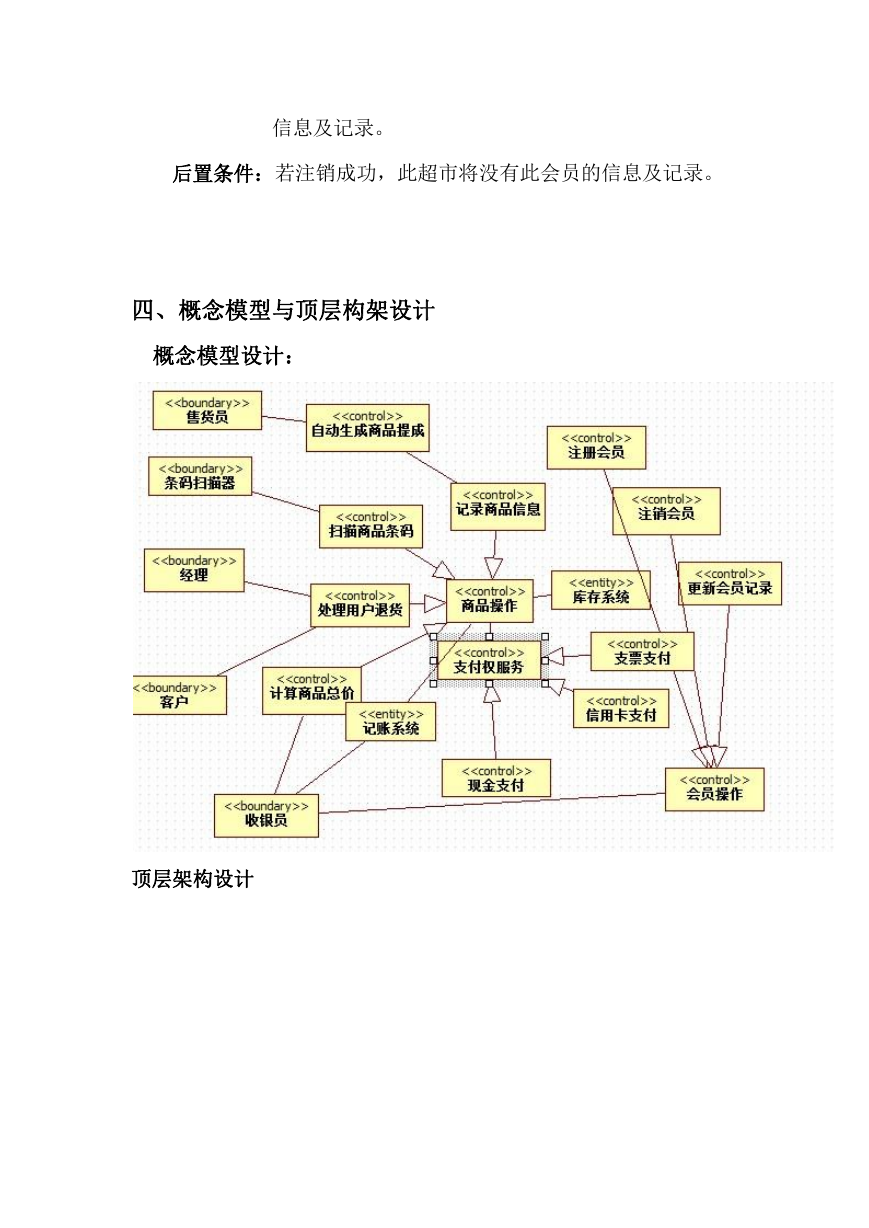

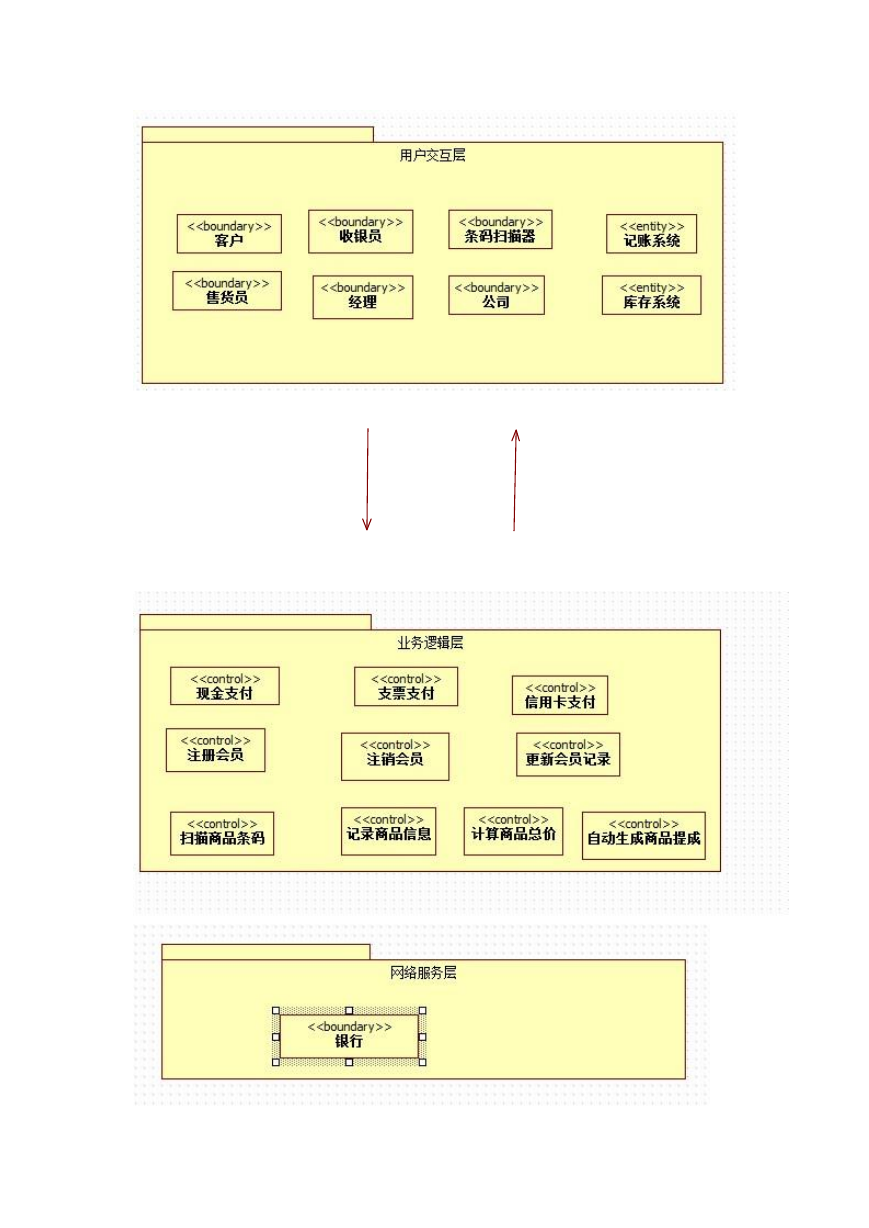

    信息及记录。 后置条件：若注销成功，此超市将没有此会员的信息及记录。 四、概念模型与顶层构架设计 概念模型设计： 顶层架构设计
