考勤 PUSH 通讯协议
PUSH SDK
文档版本：V3.4 日期：2018年10月
push 协议版本：V2.4.0
1

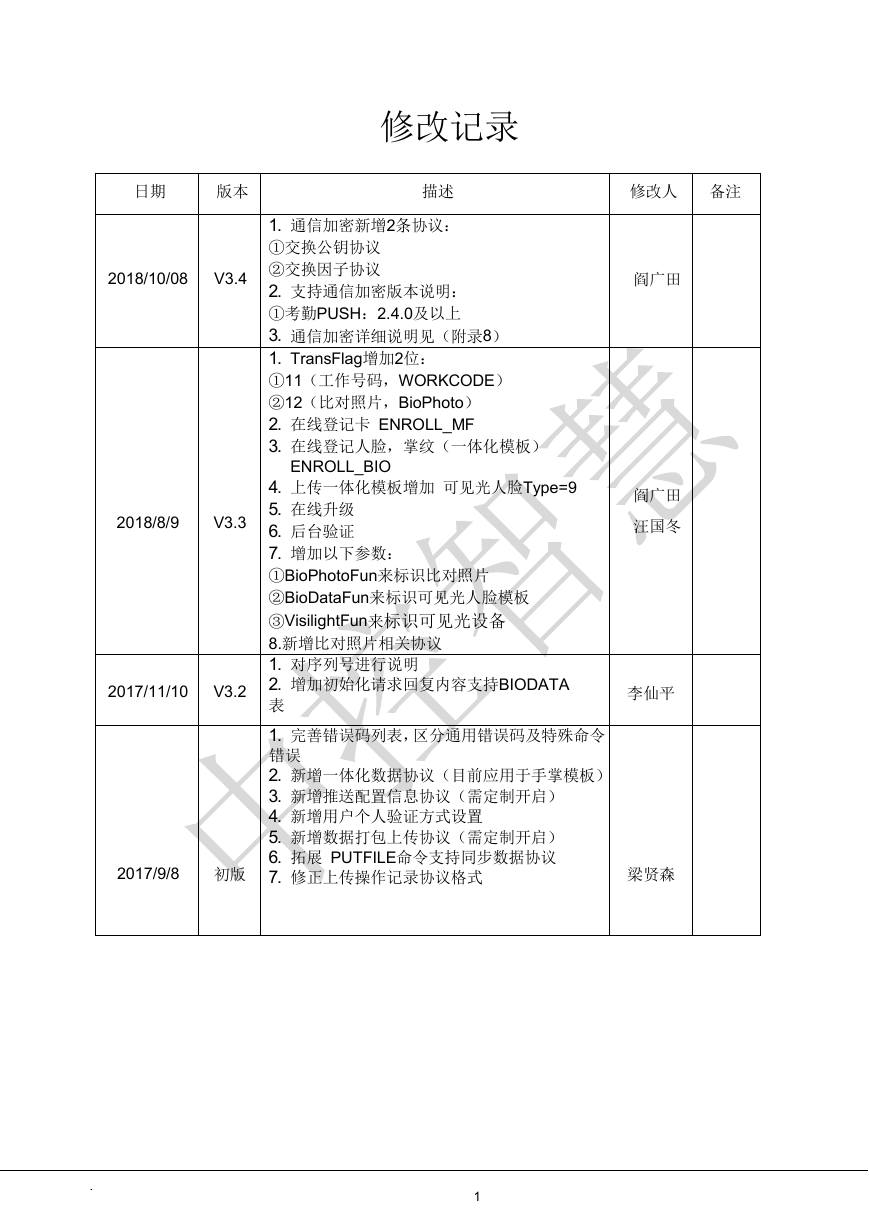

修改记录
日期
版本
描述
修改人 备注
2018/10/08
V3.4
2018/8/9
V3.3
2017/11/10
V3.2
2017/9/8
初版
1. 通信加密新增2条协议：
①交换公钥协议
②交换因子协议
2. 支持通信加密版本说明：
①考勤PUSH：2.4.0及以上
3. 通信加密详细说明见（附录8）
1. TransFlag增加2位：
①11（工作号码，WORKCODE）
②12（比对照片，BioPhoto）
2. 在线登记卡 ENROLL_MF
3. 在线登记人脸，掌纹（一体化模板）
ENROLL_BIO
4. 上传一体化模板增加 可见光人脸Type=9
5. 在线升级
6. 后台验证
7. 增加以下参数：
①BioPhotoFun来标识比对照片
②BioDataFun来标识可见光人脸模板
③VisilightFun来标识可见光设备
8.新增比对照片相关协议
1. 对序列号进行说明
2. 增加初始化请求回复内容支持BIODATA
表
1. 完善错误码列表，区分通用错误码及特殊命令
错误
2. 新增一体化数据协议（目前应用于手掌模板）
3. 新增推送配置信息协议（需定制开启）
4. 新增用户个人验证方式设置
5. 新增数据打包上传协议（需定制开启）
6. 拓展 PUTFILE命令支持同步数据协议
7. 修正上传操作记录协议格式
阎广田
阎广田
汪国冬
李仙平
梁贤森
1
1

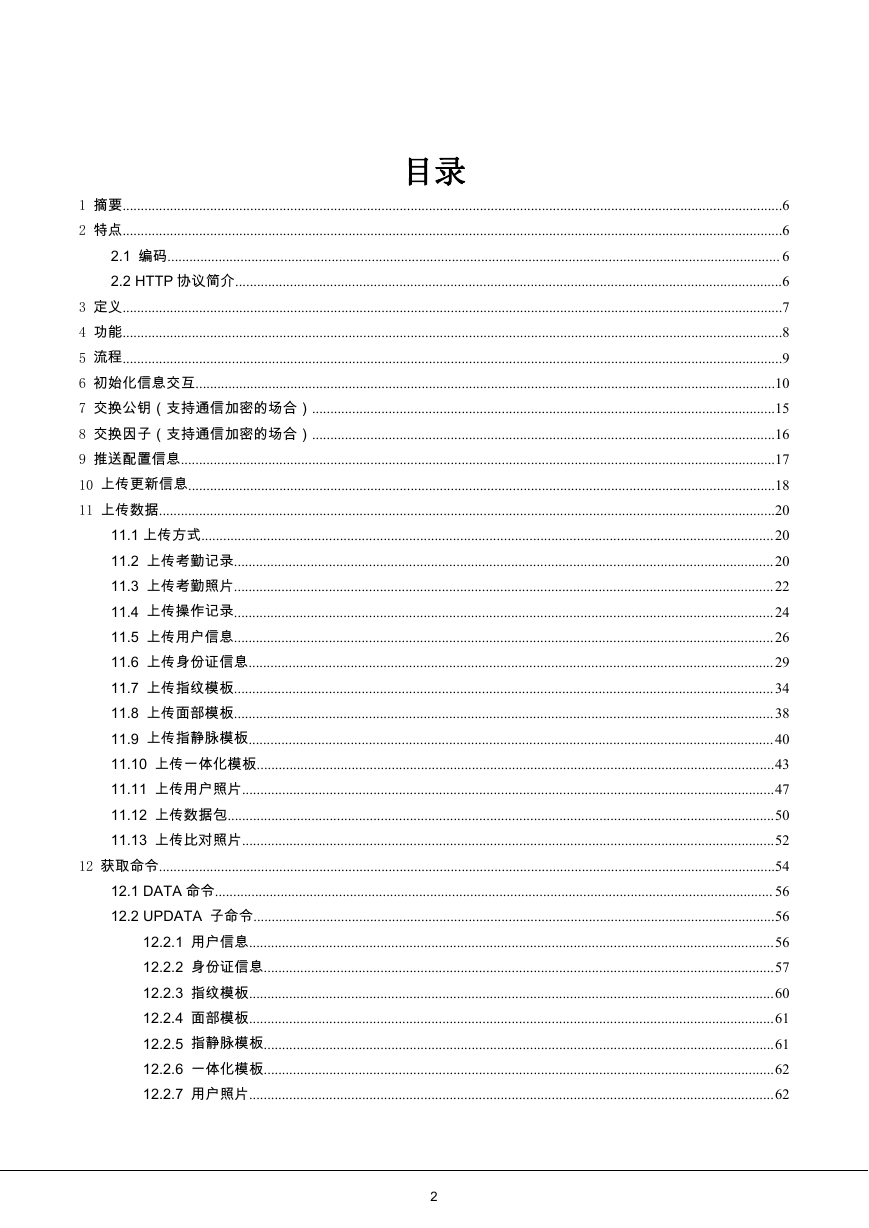

目录
1 摘要.....................................................................................................................................................................................6
2 特点.....................................................................................................................................................................................6
2.1 编码........................................................................................................................................................................ 6
2.2 HTTP 协议简介......................................................................................................................................................6
3 定义.....................................................................................................................................................................................7
4 功能.....................................................................................................................................................................................8
5 流程.....................................................................................................................................................................................9
6 初始化信息交互...............................................................................................................................................................10
7 交换公钥（支持通信加密的场合）...............................................................................................................................15
8 交换因子（支持通信加密的场合）...............................................................................................................................16
9 推送配置信息...................................................................................................................................................................17
10 上传更新信息.................................................................................................................................................................18
11 上传数据.........................................................................................................................................................................20
11.1 上传方式.............................................................................................................................................................20
11.2 上传考勤记录....................................................................................................................................................20
11.3 上传考勤照片....................................................................................................................................................22
11.4 上传操作记录....................................................................................................................................................24
11.5 上传用户信息....................................................................................................................................................26
11.6 上传身份证信息................................................................................................................................................29
11.7 上传指纹模板....................................................................................................................................................34
11.8 上传面部模板....................................................................................................................................................38
11.9 上传指静脉模板................................................................................................................................................40
11.10 上传一体化模板..............................................................................................................................................43
11.11 上传用户照片..................................................................................................................................................47
11.12 上传数据包......................................................................................................................................................50
11.13 上传比对照片..................................................................................................................................................52
12 获取命令.........................................................................................................................................................................54
12.1 DATA 命令......................................................................................................................................................... 56
12.2 UPDATA 子命令...............................................................................................................................................56
12.2.1 用户信息................................................................................................................................................56
12.2.2 身份证信息............................................................................................................................................57
12.2.3 指纹模板................................................................................................................................................60
12.2.4 面部模板................................................................................................................................................61
12.2.5 指静脉模板............................................................................................................................................61
12.2.6 一体化模板............................................................................................................................................62
12.2.7 用户照片................................................................................................................................................62
2

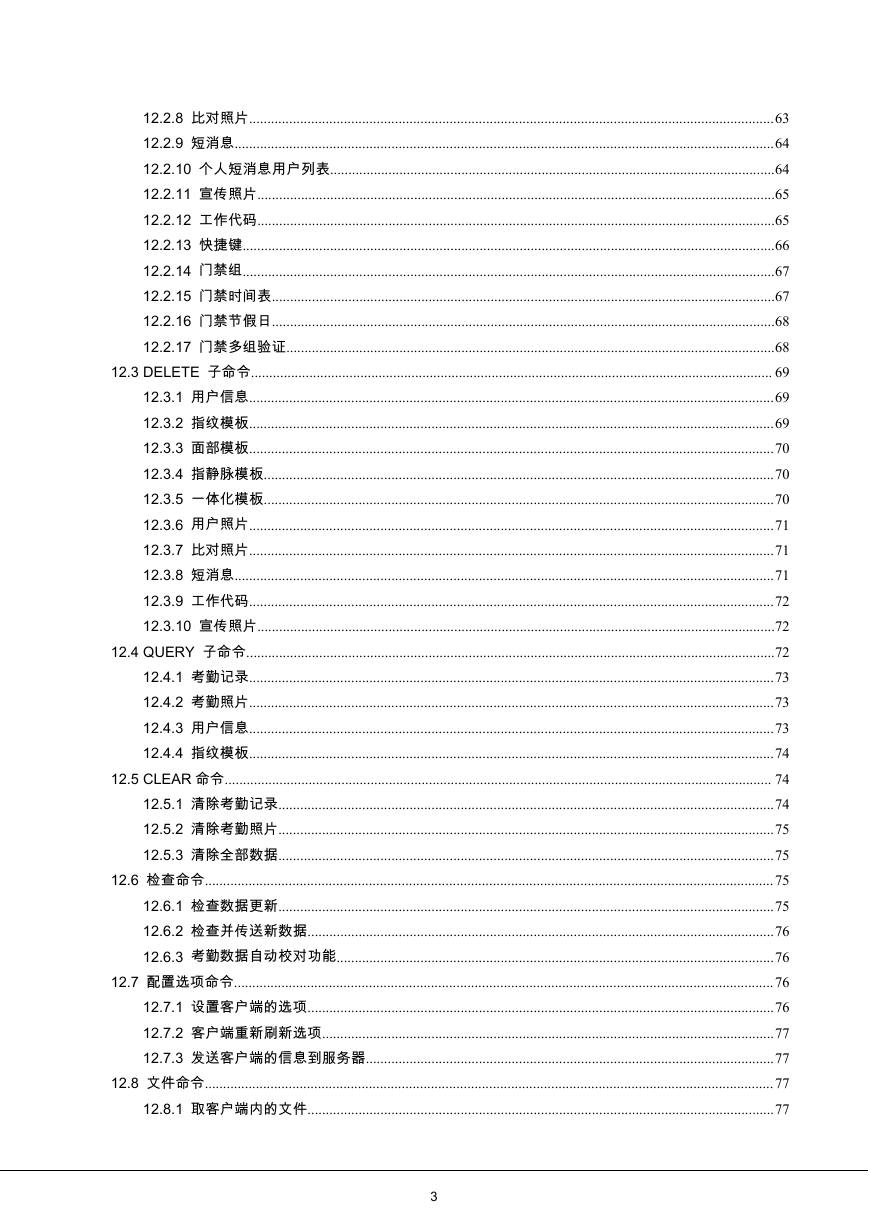

12.2.8 比对照片................................................................................................................................................63
12.2.9 短消息....................................................................................................................................................64
12.2.10 个人短消息用户列表..........................................................................................................................64
12.2.11 宣传照片..............................................................................................................................................65
12.2.12 工作代码..............................................................................................................................................65
12.2.13 快捷键..................................................................................................................................................66
12.2.14 门禁组..................................................................................................................................................67
12.2.15 门禁时间表..........................................................................................................................................67
12.2.16 门禁节假日..........................................................................................................................................68
12.2.17 门禁多组验证......................................................................................................................................68
12.3 DELETE 子命令............................................................................................................................................... 69
12.3.1 用户信息................................................................................................................................................69
12.3.2 指纹模板................................................................................................................................................69
12.3.3 面部模板................................................................................................................................................70
12.3.4 指静脉模板............................................................................................................................................70
12.3.5 一体化模板............................................................................................................................................70
12.3.6 用户照片................................................................................................................................................71
12.3.7 比对照片................................................................................................................................................71
12.3.8 短消息....................................................................................................................................................71
12.3.9 工作代码................................................................................................................................................72
12.3.10 宣传照片..............................................................................................................................................72
12.4 QUERY 子命令.................................................................................................................................................72
12.4.1 考勤记录................................................................................................................................................73
12.4.2 考勤照片................................................................................................................................................73
12.4.3 用户信息................................................................................................................................................73
12.4.4 指纹模板................................................................................................................................................74
12.5 CLEAR 命令...................................................................................................................................................... 74
12.5.1 清除考勤记录........................................................................................................................................74
12.5.2 清除考勤照片........................................................................................................................................75
12.5.3 清除全部数据........................................................................................................................................75
12.6 检查命令............................................................................................................................................................75
12.6.1 检查数据更新........................................................................................................................................75
12.6.2 检查并传送新数据................................................................................................................................76
12.6.3 考勤数据自动校对功能........................................................................................................................76
12.7 配置选项命令....................................................................................................................................................76
12.7.1 设置客户端的选项................................................................................................................................76
12.7.2 客户端重新刷新选项............................................................................................................................77
12.7.3 发送客户端的信息到服务器................................................................................................................77
12.8 文件命令............................................................................................................................................................77
12.8.1 取客户端内的文件................................................................................................................................77
3

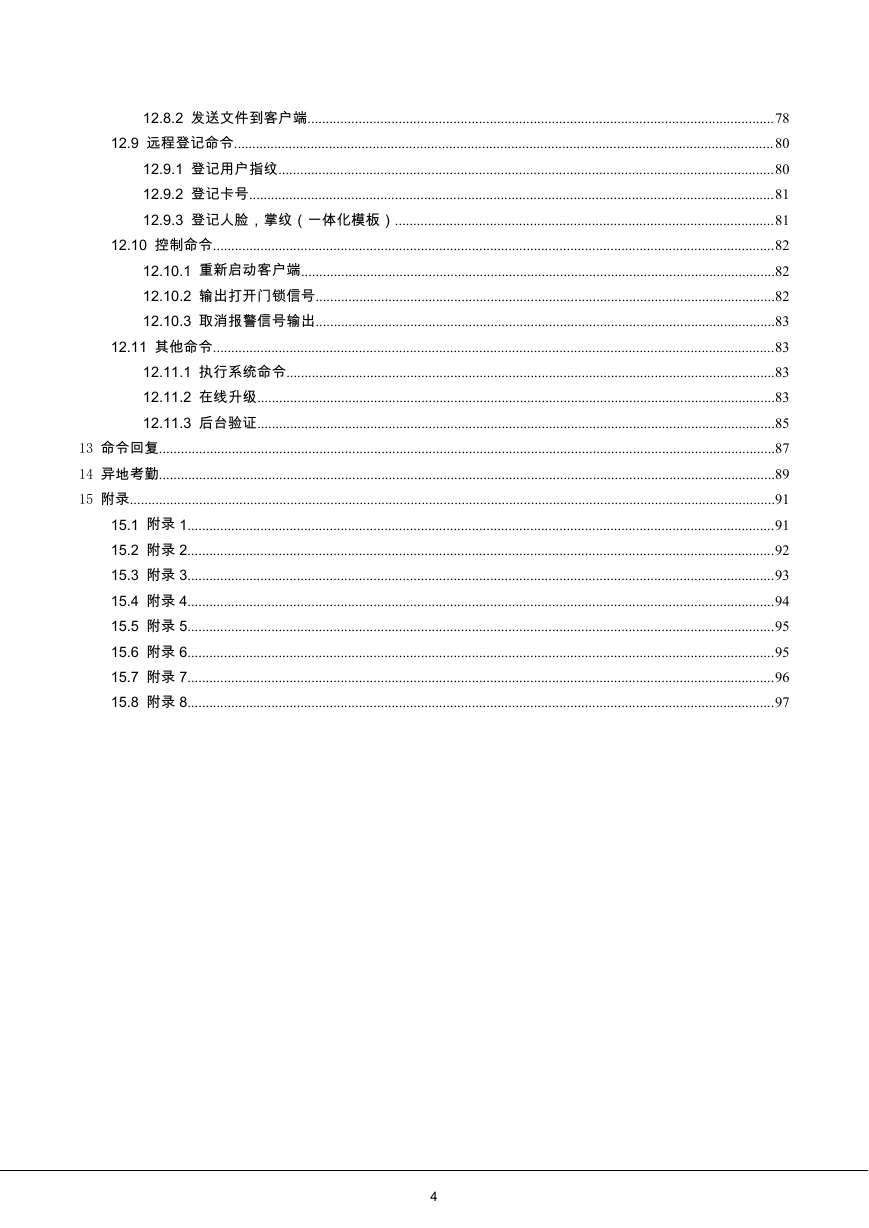

12.8.2 发送文件到客户端................................................................................................................................78
12.9 远程登记命令....................................................................................................................................................80
12.9.1 登记用户指纹........................................................................................................................................80
12.9.2 登记卡号................................................................................................................................................81
12.9.3 登记人脸，掌纹（一体化模板）........................................................................................................81
12.10 控制命令..........................................................................................................................................................82
12.10.1 重新启动客户端..................................................................................................................................82
12.10.2 输出打开门锁信号..............................................................................................................................82
12.10.3 取消报警信号输出..............................................................................................................................83
12.11 其他命令..........................................................................................................................................................83
12.11.1 执行系统命令......................................................................................................................................83
12.11.2 在线升级..............................................................................................................................................83
12.11.3 后台验证..............................................................................................................................................85
13 命令回复.........................................................................................................................................................................87
14 异地考勤.........................................................................................................................................................................89
15 附录.................................................................................................................................................................................91
15.1 附录 1.................................................................................................................................................................91
15.2 附录 2.................................................................................................................................................................92
15.3 附录 3.................................................................................................................................................................93
15.4 附录 4.................................................................................................................................................................94
15.5 附录 5.................................................................................................................................................................95
15.6 附录 6.................................................................................................................................................................95
15.7 附录 7.................................................................................................................................................................96
15.8 附录 8.................................................................................................................................................................97
4

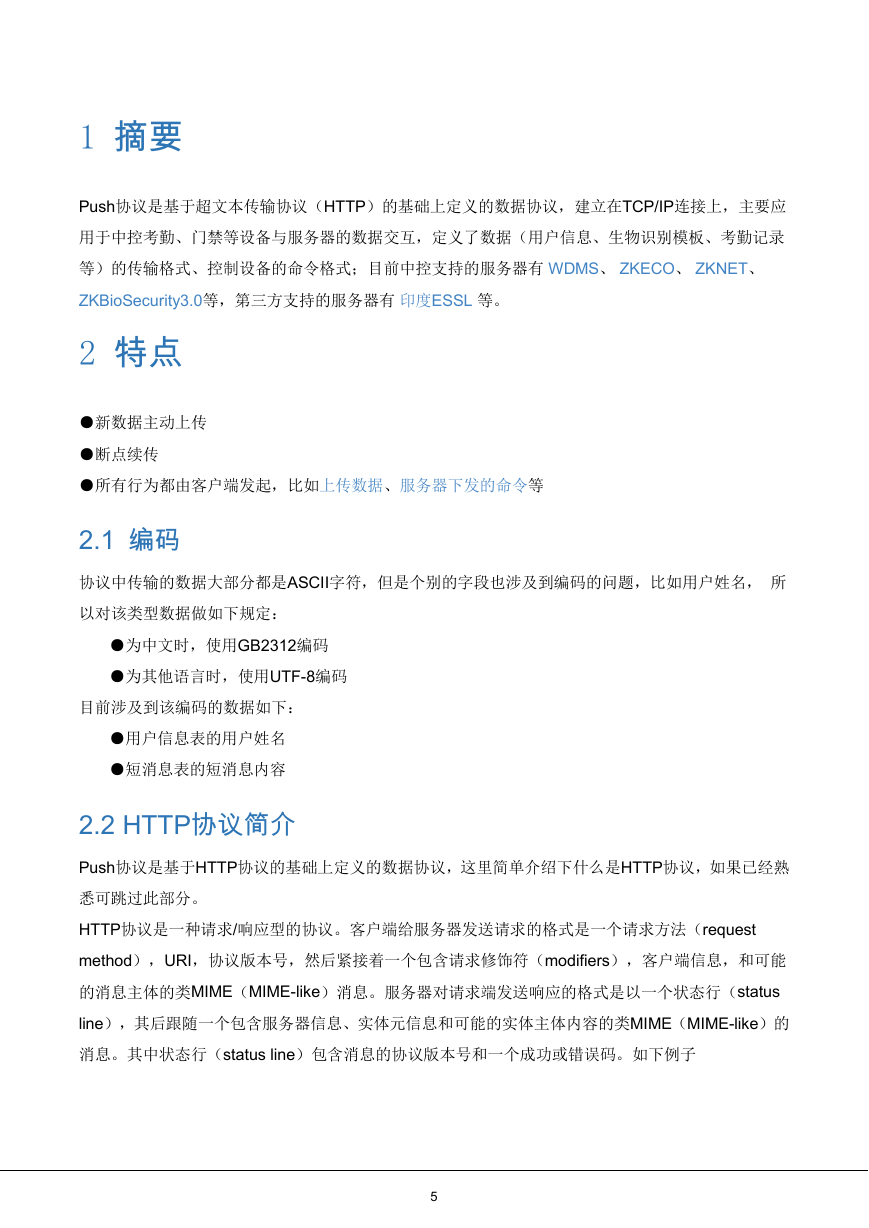

1 摘要
Push协议是基于超文本传输协议（HTTP）的基础上定义的数据协议，建立在TCP/IP连接上，主要应
用于中控考勤、门禁等设备与服务器的数据交互，定义了数据（用户信息、生物识别模板、考勤记录
等）的传输格式、控制设备的命令格式；目前中控支持的服务器有 WDMS、 ZKECO、 ZKNET、
ZKBioSecurity3.0等，第三方支持的服务器有 印度ESSL 等。
2 特点
●新数据主动上传
●断点续传
●所有行为都由客户端发起，比如上传数据、服务器下发的命令等
2.1 编码
协议中传输的数据大部分都是ASCII字符，但是个别的字段也涉及到编码的问题，比如用户姓名， 所
以对该类型数据做如下规定：
●为中文时，使用GB2312编码
●为其他语言时，使用UTF-8编码
目前涉及到该编码的数据如下：
●用户信息表的用户姓名
●短消息表的短消息内容
2.2 HTTP协议简介
Push协议是基于HTTP协议的基础上定义的数据协议，这里简单介绍下什么是HTTP协议，如果已经熟
悉可跳过此部分。
HTTP协议是一种请求/响应型的协议。客户端给服务器发送请求的格式是一个请求方法（request
method），URI，协议版本号，然后紧接着一个包含请求修饰符（modifiers），客户端信息，和可能
的消息主体的类MIME（MIME-like）消息。服务器对请求端发送响应的格式是以一个状态行（status
line），其后跟随一个包含服务器信息、实体元信息和可能的实体主体内容的类MIME（MIME-like）的
消息。其中状态行（status line）包含消息的协议版本号和一个成功或错误码。如下例子
5

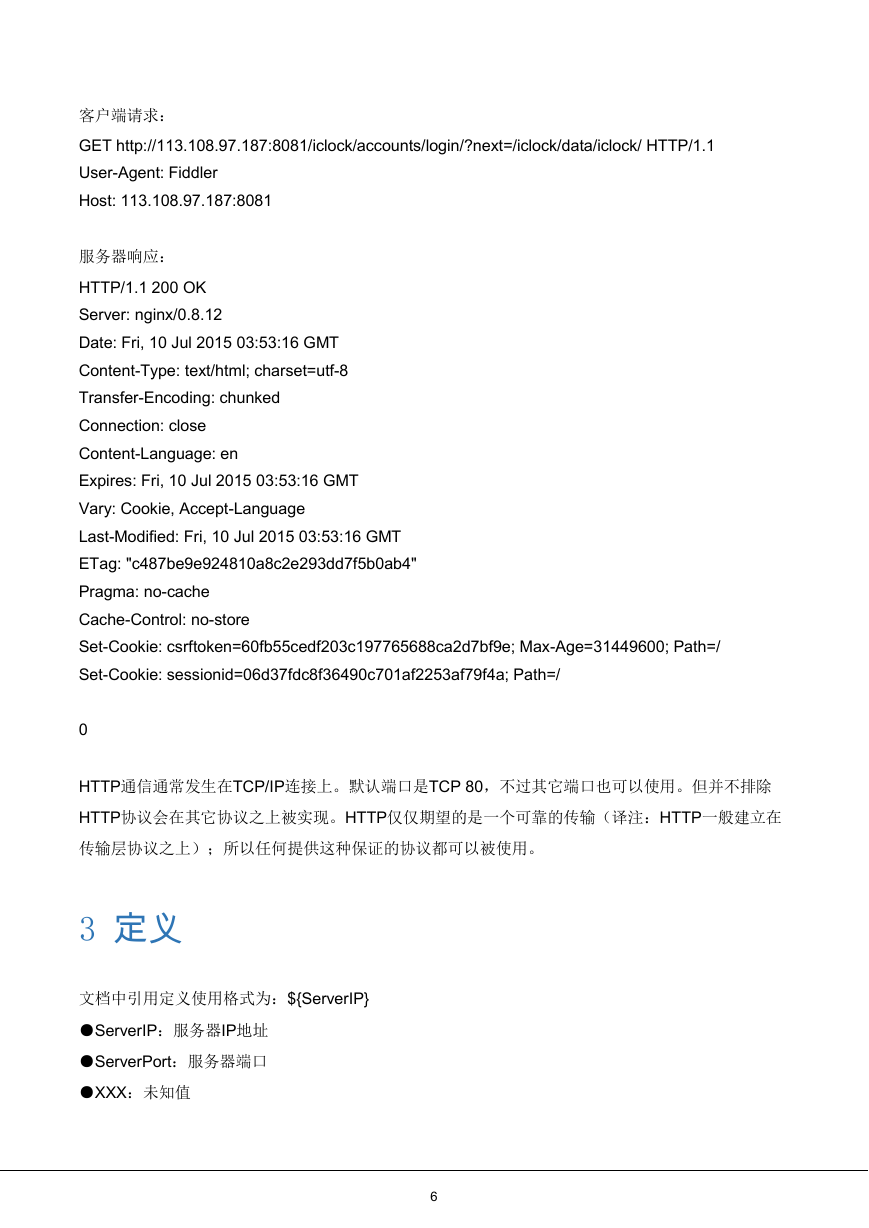

客户端请求：
GET http://113.108.97.187:8081/iclock/accounts/login/?next=/iclock/data/iclock/ HTTP/1.1
User-Agent: Fiddler
Host: 113.108.97.187:8081
服务器响应：
HTTP/1.1 200 OK
Server: nginx/0.8.12
Date: Fri, 10 Jul 2015 03:53:16 GMT
Content-Type: text/html; charset=utf-8
Transfer-Encoding: chunked
Connection: close
Content-Language: en
Expires: Fri, 10 Jul 2015 03:53:16 GMT
Vary: Cookie, Accept-Language
Last-Modified: Fri, 10 Jul 2015 03:53:16 GMT
ETag: "c487be9e924810a8c2e293dd7f5b0ab4"
Pragma: no-cache
Cache-Control: no-store
Set-Cookie: csrftoken=60fb55cedf203c197765688ca2d7bf9e; Max-Age=31449600; Path=/
Set-Cookie: sessionid=06d37fdc8f36490c701af2253af79f4a; Path=/
0
HTTP通信通常发生在TCP/IP连接上。默认端口是TCP 80，不过其它端口也可以使用。但并不排除
HTTP协议会在其它协议之上被实现。HTTP仅仅期望的是一个可靠的传输（译注：HTTP一般建立在
传输层协议之上）；所以任何提供这种保证的协议都可以被使用。
3 定义
文档中引用定义使用格式为：${ServerIP}
●ServerIP：服务器IP地址
●ServerPort：服务器端口
●XXX：未知值
6

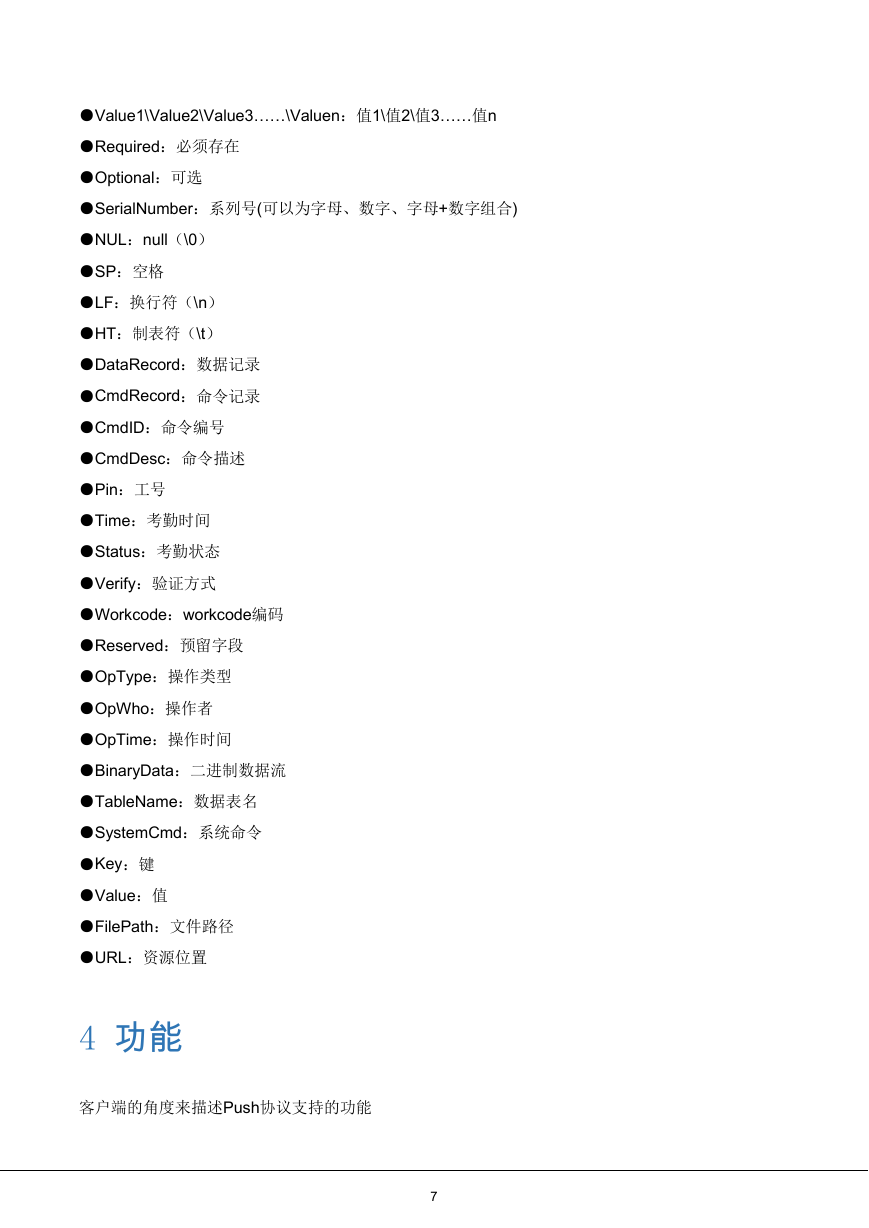

●Value1\Value2\Value3……\Valuen：值1\值2\值3……值n
●Required：必须存在
●Optional：可选
●SerialNumber：系列号(可以为字母、数字、字母+数字组合)
●NUL：null（\0）
●SP：空格
●LF：换行符（\n）
●HT：制表符（\t）
●DataRecord：数据记录
●CmdRecord：命令记录
●CmdID：命令编号
●CmdDesc：命令描述
●Pin：工号
●Time：考勤时间
●Status：考勤状态
●Verify：验证方式
●Workcode：workcode编码
●Reserved：预留字段
●OpType：操作类型
●OpWho：操作者
●OpTime：操作时间
●BinaryData：二进制数据流
●TableName：数据表名
●SystemCmd：系统命令
●Key：键
●Value：值
●FilePath：文件路径
●URL：资源位置
4 功能
客户端的角度来描述Push协议支持的功能
7
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
