河 南 理 工 大 学 数 电 课 程 设 计 系别:电气工程系 班级:电信本 08-2 班 姓名:李敬 学号:320808030206 指导老师:

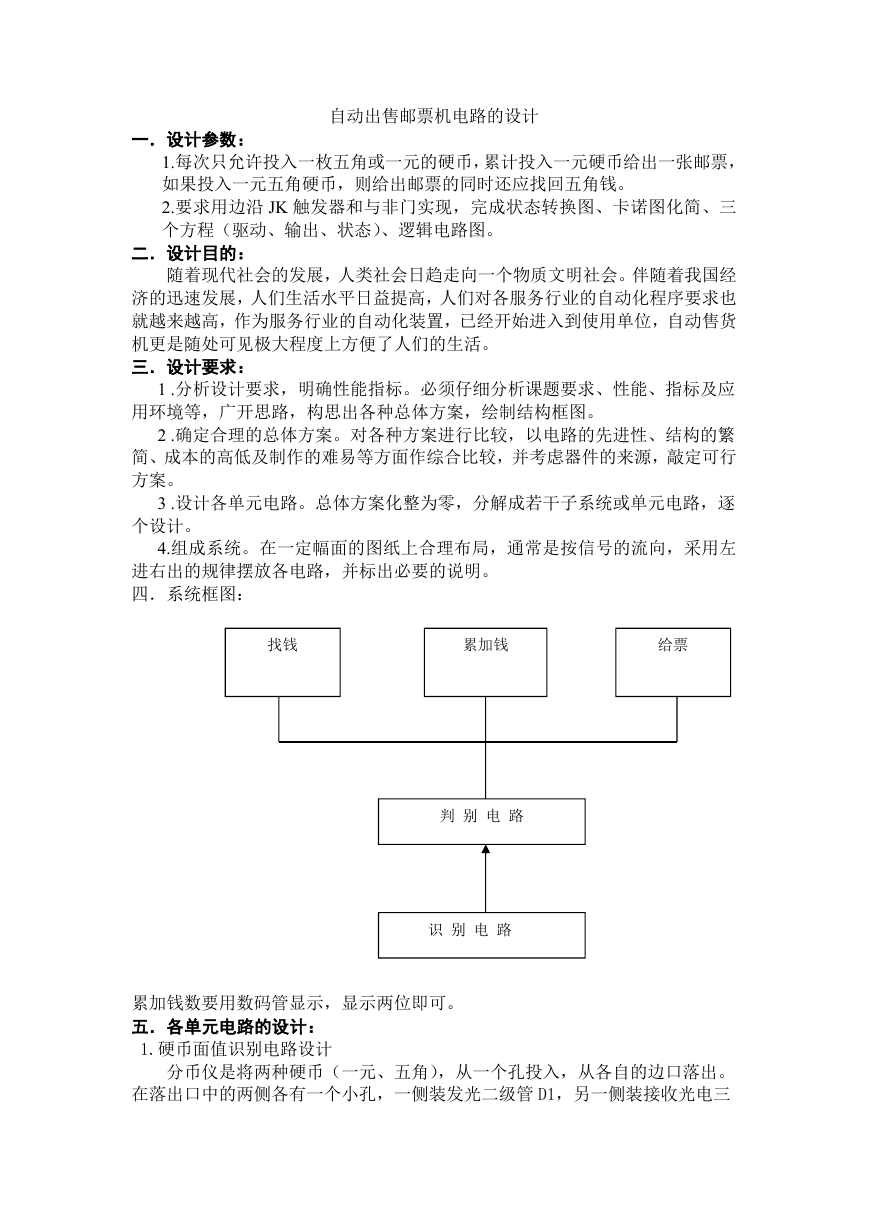

一.设计参数: 自动出售邮票机电路的设计 1.每次只允许投入一枚五角或一元的硬币,累计投入一元硬币给出一张邮票, 如果投入一元五角硬币,则给出邮票的同时还应找回五角钱。 2.要求用边沿 JK 触发器和与非门实现,完成状态转换图、卡诺图化简、三 个方程(驱动、输出、状态)、逻辑电路图。 二.设计目的: 随着现代社会的发展,人类社会日趋走向一个物质文明社会。伴随着我国经 济的迅速发展,人们生活水平日益提高,人们对各服务行业的自动化程序要求也 就越来越高,作为服务行业的自动化装置,已经开始进入到使用单位,自动售货 机更是随处可见极大程度上方便了人们的生活。 三.设计要求: 1 .分析设计要求,明确性能指标。必须仔细分析课题要求、性能、指标及应 用环境等,广开思路,构思出各种总体方案,绘制结构框图。 2 .确定合理的总体方案。对各种方案进行比较,以电路的先进性、结构的繁 简、成本的高低及制作的难易等方面作综合比较,并考虑器件的来源,敲定可行 方案。 3 .设计各单元电路。总体方案化整为零,分解成若干子系统或单元电路,逐 个设计。 4.组成系统。在一定幅面的图纸上合理布局,通常是按信号的流向,采用左 进右出的规律摆放各电路,并标出必要的说明。 四.系统框图: 找钱 累加钱 给票 判 别 电 路 识 别 电 路 累加钱数要用数码管显示,显示两位即可。 五.各单元电路的设计: 1.硬币面值识别电路设计 分币仪是将两种硬币(一元、五角),从一个孔投入,从各自的边口落出。 在落出口中的两侧各有一个小孔,一侧装发光二级管 D1,另一侧装接收光电三

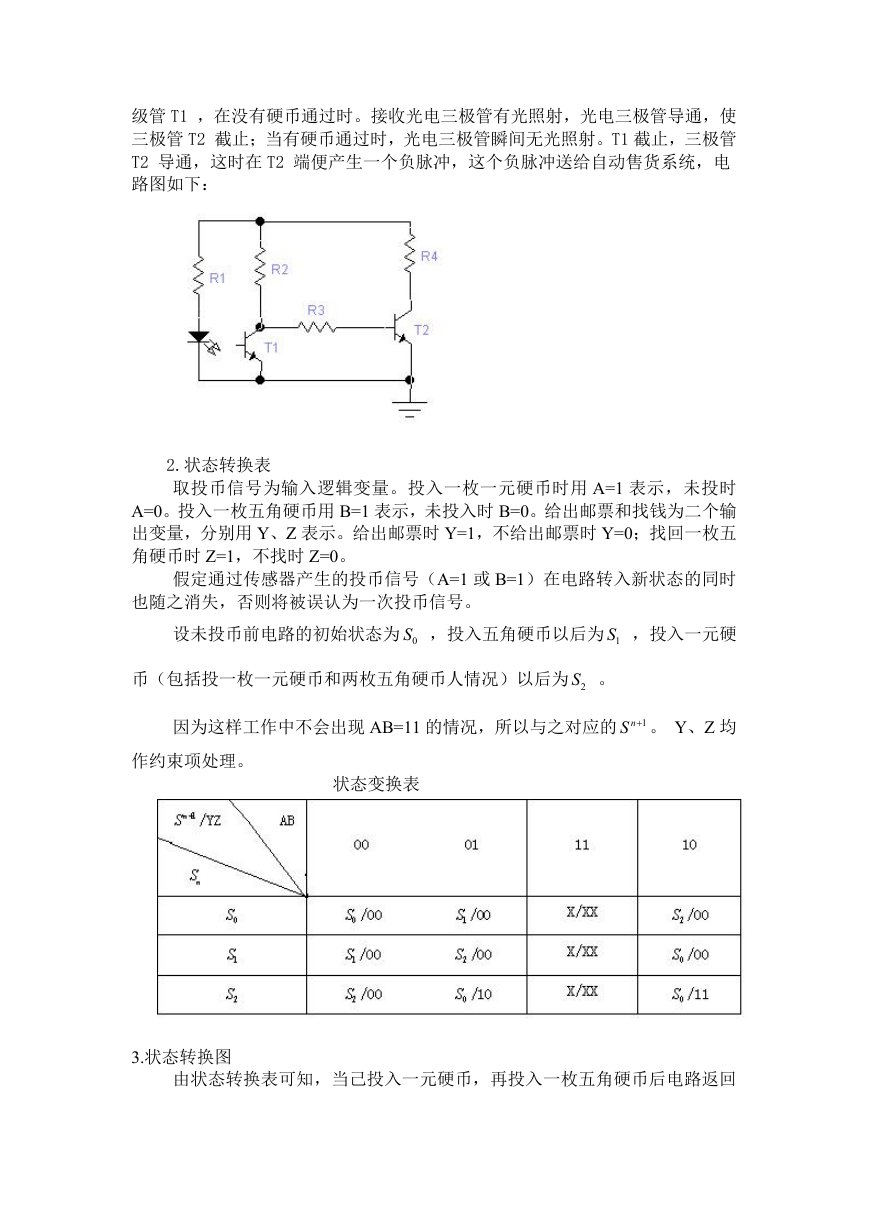

级管 T1 ,在没有硬币通过时。接收光电三极管有光照射,光电三极管导通,使 三极管 T2 截止;当有硬币通过时,光电三极管瞬间无光照射。T1 截止,三极管 T2 导通,这时在 T2 端便产生一个负脉冲,这个负脉冲送给自动售货系统,电 路图如下: 2.状态转换表 取投币信号为输入逻辑变量。投入一枚一元硬币时用 A=1 表示,未投时 A=0。投入一枚五角硬币用 B=1 表示,未投入时 B=0。给出邮票和找钱为二个输 出变量,分别用 Y、Z 表示。给出邮票时 Y=1,不给出邮票时 Y=0;找回一枚五 角硬币时 Z=1,不找时 Z=0。 假定通过传感器产生的投币信号(A=1 或 B=1)在电路转入新状态的同时 也随之消失,否则将被误认为一次投币信号。 设未投币前电路的初始状态为 0S ,投入五角硬币以后为 1S ,投入一元硬 币(包括投一枚一元硬币和两枚五角硬币人情况)以后为 2S 。 因为这样工作中不会出现 AB=11 的情况,所以与之对应的 1nS  。 Y、Z 均 作约束项处理。 状态变换表 3.状态转换图 由状态转换表可知,当己投入一元硬币,再投入一枚五角硬币后电路返回

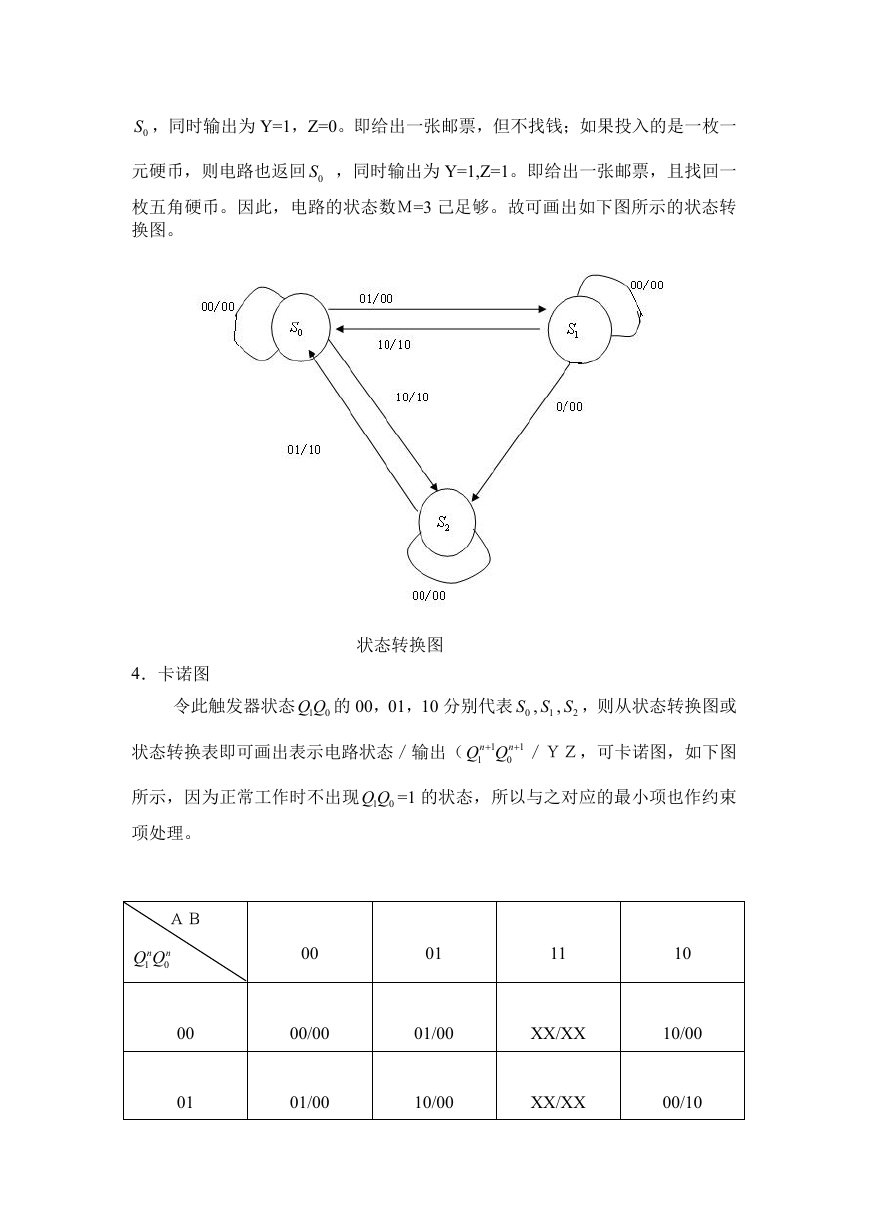

0S ,同时输出为 Y=1,Z=0。即给出一张邮票,但不找钱;如果投入的是一枚一 元硬币,则电路也返回 0S ,同时输出为 Y=1,Z=1。即给出一张邮票,且找回一 枚五角硬币。因此,电路的状态数M=3 己足够。故可画出如下图所示的状态转 换图。 4.卡诺图 状态转换图 令此触发器状态 1 0Q Q 的 00,01,10 分别代表 0S , 1S , 2S ,则从状态转换图或 状态转换表即可画出表示电路状态/输出( 1 n n Q Q 1 0 1  /YZ,可卡诺图,如下图 所示,因为正常工作时不出现 1 0Q Q =1 的状态,所以与之对应的最小项也作约束 项处理。 AB n nQ Q 1 0 00 01 00 01 11 10 00/00 01/00 01/00 XX/XX 10/00 10/00 XX/XX 00/10
11 10 XX/XX XX/XX XX/XX XX/XX 10/00 00/10 XX/XX 00/11 电路次态/输出( 1 n n Q Q 1 0 1  /YZ)的卡诺图 将上图中的卡诺图分解,分别画出 1 nQ  , 1 1 nQ  ,Y 和 Z 的卡诺图,如下图所示: 0 AB n nQ Q 1 0 00 01 11 10 00 01 11 10 0 0 X 1 0 1 X 0 X X X X 1 0 X 0 卡诺图的分解: X: A n nQ Q 1 0 00 01 11 10 AB n nQ Q 1 0 00 01 11 10 0 1 X 0 1 0 X 0 X X X X 0 0 X 0 00 01 11 10 Y:

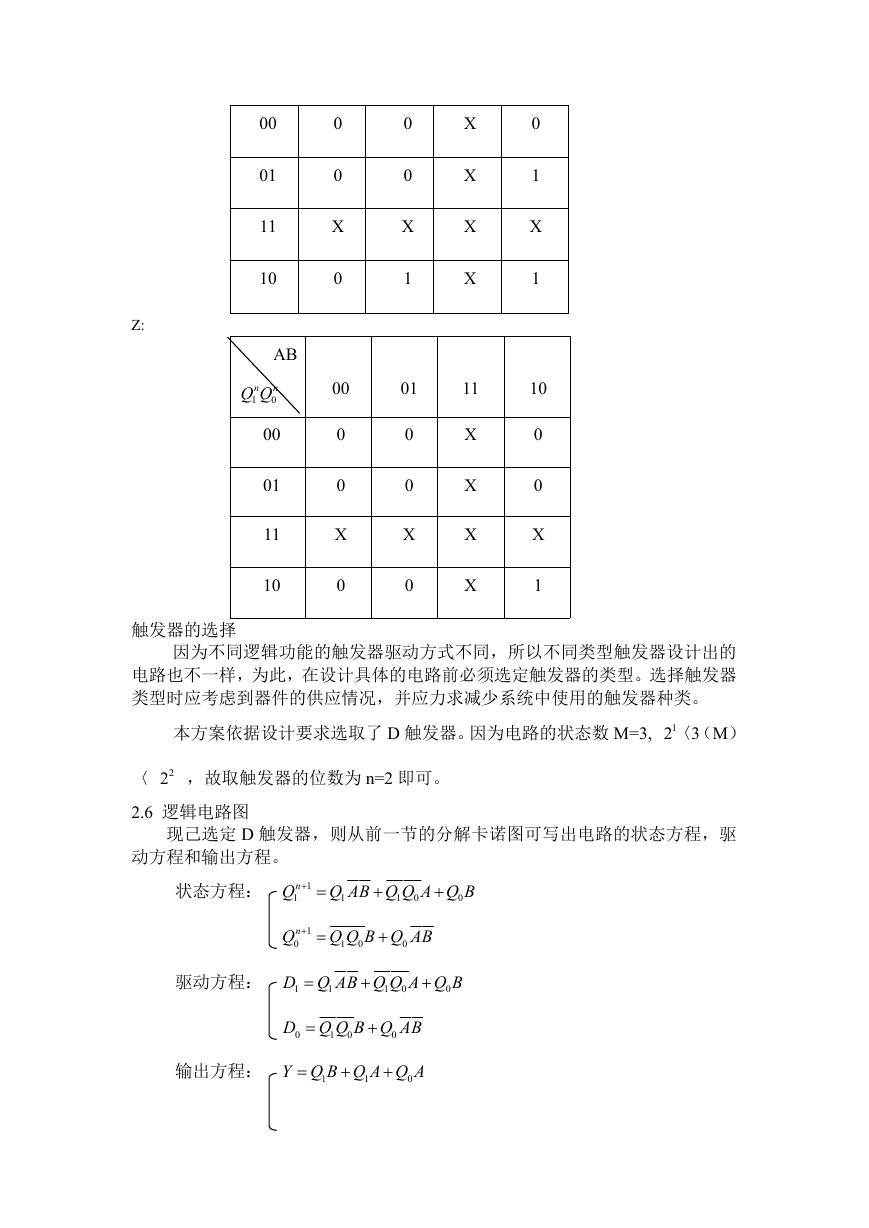

Z: 00 01 11 10 0 0 X 0 0 0 X 1 X X X X 0 1 X 1 AB n nQ Q 1 0 00 01 11 10 00 01 11 10 0 0 X 0 0 0 X 0 X X X X 0 0 X 1 触发器的选择 因为不同逻辑功能的触发器驱动方式不同,所以不同类型触发器设计出的 电路也不一样,为此,在设计具体的电路前必须选定触发器的类型。选择触发器 类型时应考虑到器件的供应情况,并应力求减少系统中使用的触发器种类。 本方案依据设计要求选取了 D 触发器。因为电路的状态数 M=3, 12〈3(M) 〈 22 ,故取触发器的位数为 n=2 即可。 2.6 逻辑电路图 现己选定 D 触发器,则从前一节的分解卡诺图可写出电路的状态方程,驱 动方程和输出方程。 状态方程: nQ 1 1   nQ 0 1   Q AB Q Q A Q B 1   1 0 0 Q Q B Q AB 1  0 0 驱动方程: 1 D Q AB Q Q A Q B    1 0 1 0 D Q Q B Q AB   1 0 0 0 输出方程: Y Q B Q A Q A    1 1 0

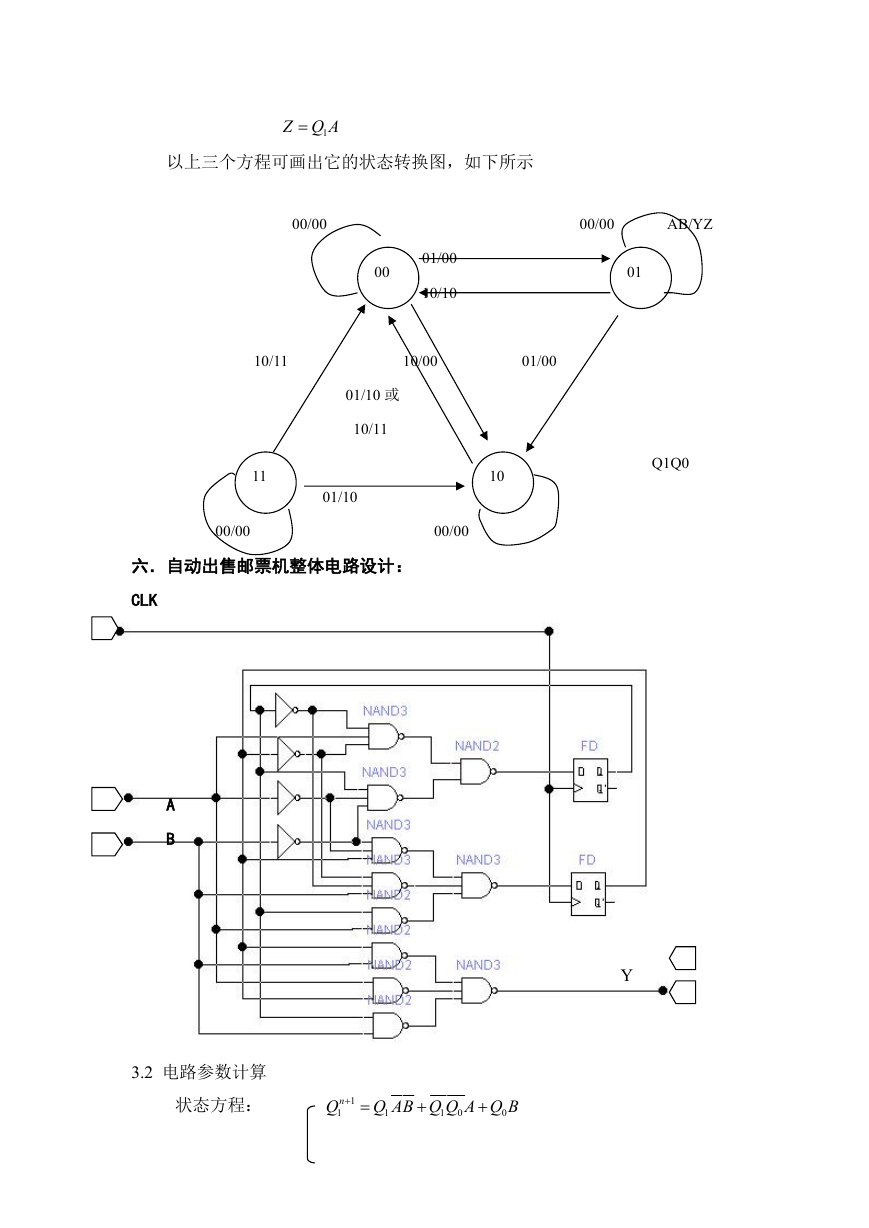

Z Q A 1 以上三个方程可画出它的状态转换图,如下所示 00/00 00/00 AB/YZ 00 01/00 10/10 01 10/11 10/00 01/00 01/10 或 10/11 01/10 10 00/00 11 00/00 Q1Q0 六.自动出售邮票机整体电路设计: CLK A B 3.2 电路参数计算 状态方程: nQ 1 1   Y Q AB Q Q A Q B 1   1 0 0

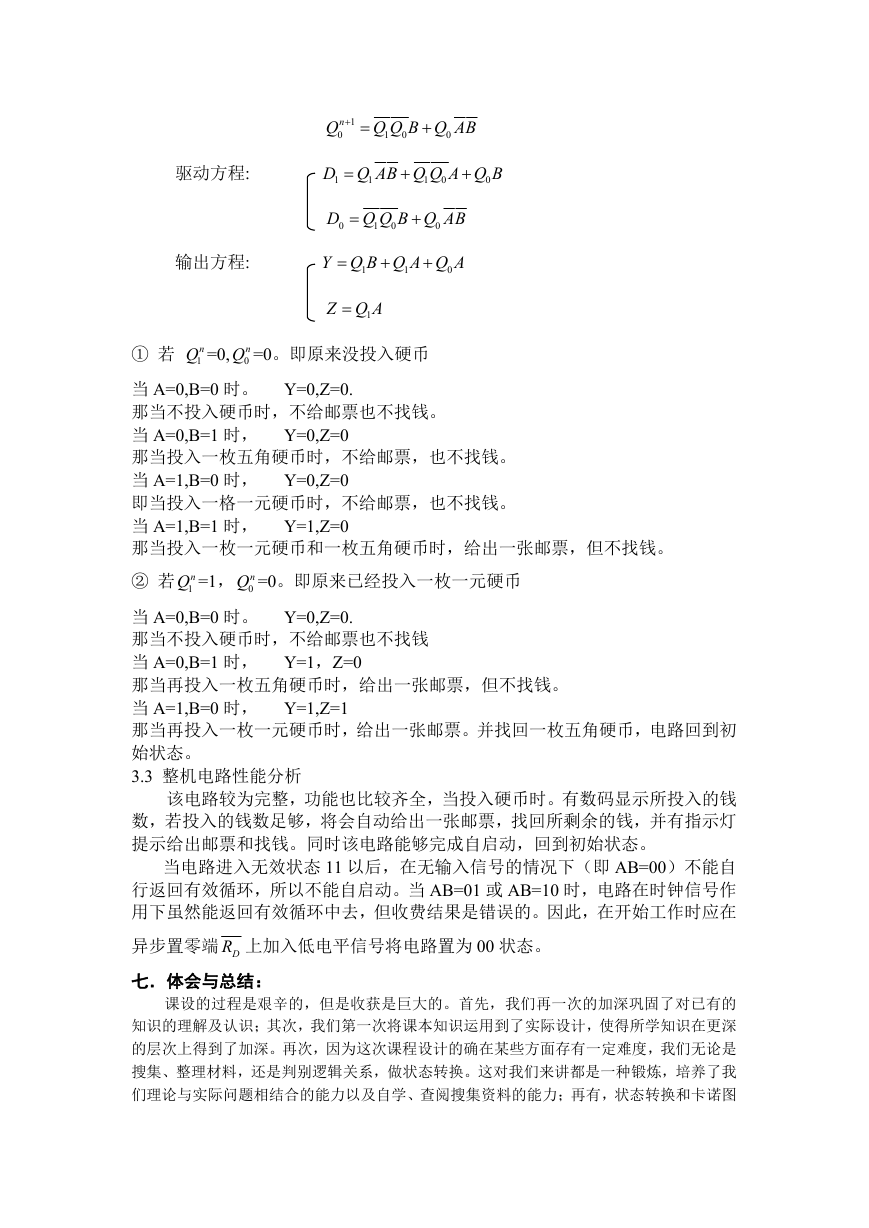

驱动方程: 输出方程: nQ 0 1   Q Q B Q AB 1  0 0 D Q AB Q Q A Q B 1    1 1 0 0 D Q Q B Q AB   1 0 0 0 Y Q B Q A Q A    1 1 0 Z Q A 1 0 nQ =0, nQ =0。即原来没投入硬币 ① 若 1 当 A=0,B=0 时。 Y=0,Z=0. 那当不投入硬币时,不给邮票也不找钱。 当 A=0,B=1 时, Y=0,Z=0 那当投入一枚五角硬币时,不给邮票,也不找钱。 当 A=1,B=0 时, Y=0,Z=0 即当投入一格一元硬币时,不给邮票,也不找钱。 当 A=1,B=1 时, Y=1,Z=0 那当投入一枚一元硬币和一枚五角硬币时,给出一张邮票,但不找钱。 nQ =1, 0 nQ =0。即原来已经投入一枚一元硬币 ② 若 1 当 A=0,B=0 时。 Y=0,Z=0. 那当不投入硬币时,不给邮票也不找钱 当 A=0,B=1 时, Y=1,Z=0 那当再投入一枚五角硬币时,给出一张邮票,但不找钱。 当 A=1,B=0 时, Y=1,Z=1 那当再投入一枚一元硬币时,给出一张邮票。并找回一枚五角硬币,电路回到初 始状态。 3.3 整机电路性能分析 该电路较为完整,功能也比较齐全,当投入硬币时。有数码显示所投入的钱 数,若投入的钱数足够,将会自动给出一张邮票,找回所剩余的钱,并有指示灯 提示给出邮票和找钱。同时该电路能够完成自启动,回到初始状态。 当电路进入无效状态 11 以后,在无输入信号的情况下(即 AB=00)不能自 行返回有效循环,所以不能自启动。当 AB=01 或 AB=10 时,电路在时钟信号作 用下虽然能返回有效循环中去,但收费结果是错误的。因此,在开始工作时应在 异步置零端 DR 上加入低电平信号将电路置为 00 状态。 七.体会与总结: 课设的过程是艰辛的,但是收获是巨大的。首先,我们再一次的加深巩固了对已有的 知识的理解及认识;其次,我们第一次将课本知识运用到了实际设计,使得所学知识在更深 的层次上得到了加深。再次,因为这次课程设计的确在某些方面存有一定难度,我们无论是 搜集、整理材料,还是判别逻辑关系,做状态转换。这对我们来讲都是一种锻炼,培养了我 们理论与实际问题相结合的能力以及自学、查阅搜集资料的能力;再有,状态转换和卡诺图
