GARMIN GPS导航设备-GPSMAP 60CS说明书.pdf-资料库

第1页 / 共87页

第2页 / 共87页

第3页 / 共87页

第4页 / 共87页

第5页 / 共87页

第6页 / 共87页

第7页 / 共87页

第8页 / 共87页

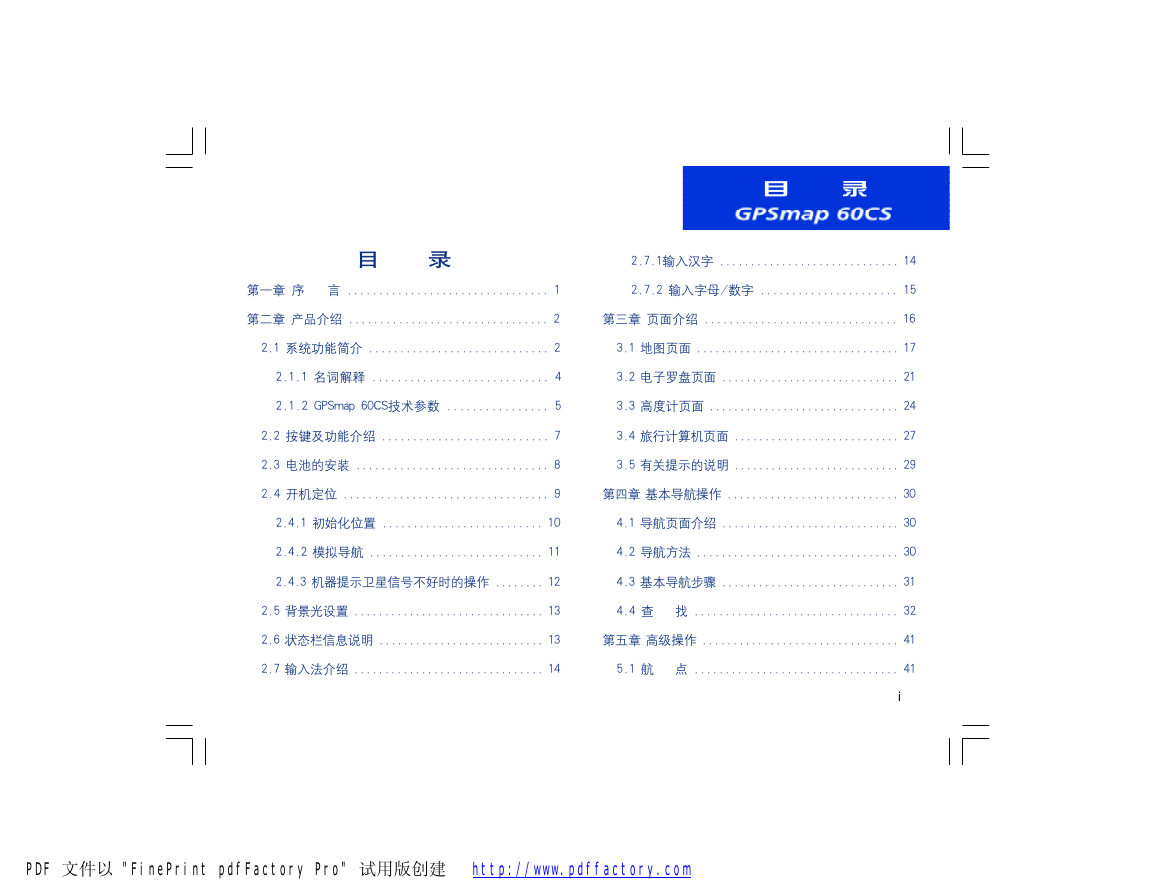

! 目录 2.7.1输入汉字 ............................. 14 第一章序言 ................................ 1 2.7.2 输入字母/数字 ...................... 15 第二章产品介绍 ................................ 2 第三章页面介绍 ............................... 16 2.1 系统功能简介 ............................. 2 3.1 地图页面 ................................. 17 2.1.1 名词解释 ............................ 4 3.2 电子罗盘页面 ............................. 21 2.1.2 GPSmap 60CS技术参数 ................ 5 3.3 高度计页面 ............................... 24 2.2 按键及功能介绍 ........................... 7 3.4 旅行计算机页面 ........................... 27 2.3 电池的安装 ............................... 8 3.5 有关提示的说明 ........................... 29 2.4 开机定位 ................................. 9 第四章基本导航操作 ............................ 30 2.4.1 初始化位置 .......................... 10 4.1 导航页面介绍 ............................. 30 2.4.2 模拟导航 ............................ 11 4.2 导航方法 ................................. 30 2.4.3 机器提示卫星信号不好时的操作 ........ 12 4.3 基本导航步骤 ............................. 31 2.5 背景光设置 ............................... 13 4.4 查找 ................................. 32 2.6 状态栏信息说明 ........................... 13 第五章高级操作 ................................ 41 2.7 输入法介绍 ............................... 14 5.1 航点 ................................. 41 i PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

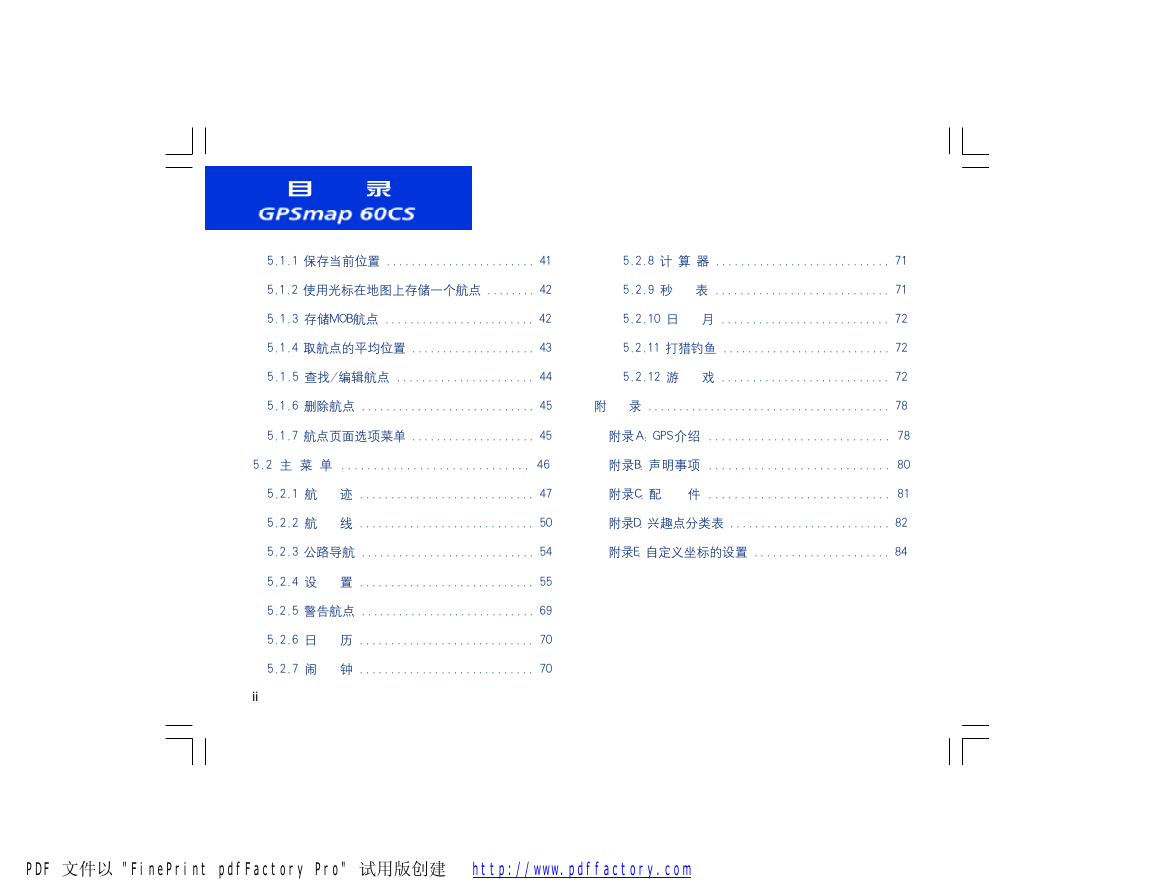

! 5.1.1 保存当前位置 ........................ 41 5.2.8 计算器 ............................ 71 5.1.2 使用光标在地图上存储一个航点 ........ 42 5.2.9 秒表 ............................ 71 5.1.3 存储MOB航点 ........................ 42 5.2.10 日月 ........................... 72 5.1.4 取航点的平均位置 .................... 43 5.2.11 打猎钓鱼 ........................... 72 5.1.5 查找/编辑航点 ...................... 44 5.2.12 游戏 ........................... 72 5.1.6 删除航点 ............................ 45 附录 ....................................... 78 5.1.7 航点页面选项菜单 .................... 45 附录A：GPS介绍 ............................ 78 5.2 主菜单 ............................. 46 附录B：声明事项 ............................ 80 5.2.1 航迹 ............................ 47 附录C：配件 ............................ 81 5.2.2 航线 ............................ 50 附录D：兴趣点分类表 .......................... 82 5.2.3 公路导航 ............................ 54 附录E：自定义坐标的设置 ...................... 84 5.2.4 设置 ............................ 55 5.2.5 警告航点 ............................ 69 5.2.6 日历 ............................ 70 5.2.7 闹钟 ............................ 70 ii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

第一章序言 " # 亲爱的用户朋友：您好!非常感谢您购买北京合众思壮公司的GPS接收机—GPSmap 60CS。为了让它发挥最大的用途，更好地为您服务，您可以花些时间阅读一下本手册来了解所有的操作细节。本手册分为：第一章：序言第二章：产品简介第三章：页面介绍第四章：基本导航操作第五章：高级操作附录说明：本说明书中，所有的按键将使用黑体字，所有屏幕上显示的菜单选项将用“” 括起来。本说明书内容仅供使用者参考，若内容及步骤与您使用的GPS接收机有所不同，则以接收机为准，我公司将不另行通知。若有疑问，欢迎来电或者向我公司授权的经销商进行咨询。 1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

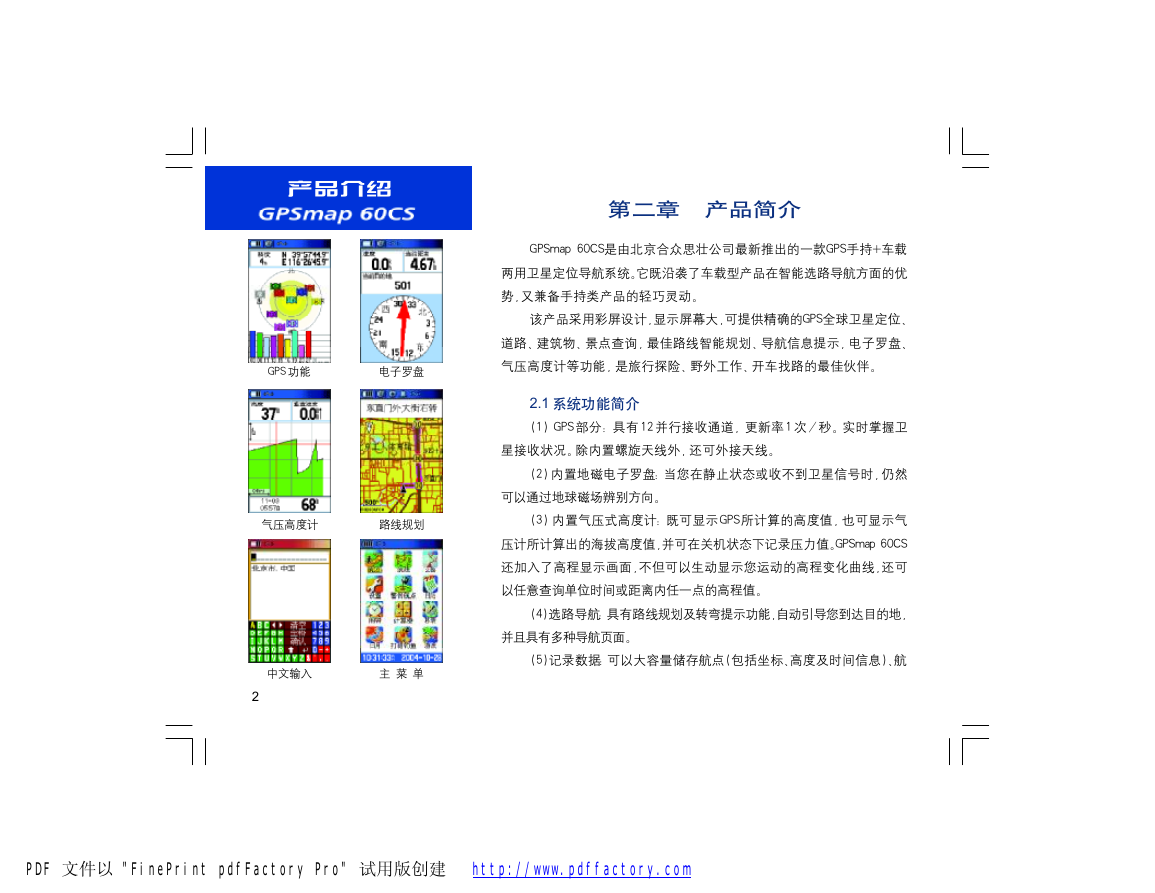

$%&’ GPS功能电子罗盘第二章产品简介 GPSmap 60CS是由北京合众思壮公司最新推出的一款GPS手持+车载两用卫星定位导航系统。它既沿袭了车载型产品在智能选路导航方面的优势，又兼备手持类产品的轻巧灵动。该产品采用彩屏设计，显示屏幕大，可提供精确的GPS全球卫星定位、道路、建筑物、景点查询，最佳路线智能规划、导航信息提示，电子罗盘、气压高度计等功能，是旅行探险、野外工作、开车找路的最佳伙伴。 2.1 系统功能简介（1）GPS 部分：具有 12 并行接收通道，更新率 1 次 / 秒。实时掌握卫星接收状况。除内置螺旋天线外，还可外接天线。（2）内置地磁电子罗盘：当您在静止状态或收不到卫星信号时，仍然可以通过地球磁场辨别方向。气压高度计路线规划（3）内置气压式高度计：既可显示GPS所计算的高度值，也可显示气压计所计算出的海拔高度值，并可在关机状态下记录压力值。GPSmap 60CS 还加入了高程显示画面，不但可以生动显示您运动的高程变化曲线，还可以任意查询单位时间或距离内任一点的高程值。（4）选路导航：具有路线规划及转弯提示功能，自动引导您到达目的地，并且具有多种导航页面。（5）记录数据：可以大容量储存航点(包括坐标、高度及时间信息)、航中文输入主菜单 2 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

()*+ 迹、编辑航线、48小时气压变化记录。（6）中、英文输入：中、英文切换式操作模式，并配置全球掌上型GPS 首创之中文输入法。（7）地图属性：GPSmap 60CS出厂时，已预先输入国内陆地电子导航地图资料。（8）地图内容：包含全国公路网图(国道、省际高速公路等)，以及城市详图。（9）兴趣点：风景点、餐饮、住宿、居民小区、加油站、政府部门、医院、购物中心等生活资讯，并具备快速搜索的功能，可以分类查询或直接输入中文查找。（10）行程数据：目前移动速度、平均速度、最大速度、…滑翔比等公路导航旅行信息 37项导航数据。（11）彩色屏幕：高分辨率彩色TFT液晶显示屏，即使在强光照射下依然能清晰读取，并具有背光功能。（12）界面换肤：为了使界面更加美观更丰富，本产品提供10种不同风格的界面供用户选择。显示模式日夜自动切换，并可调节背景光的显示时间和亮度；（13）多种声音设置：可将转弯提示、信息提示以及按键音等设置成不同的声音，以方便用户；（14）防水：采用规格之 IPX7(水下一米，30 分钟不进水)。导航地图兴趣点 3 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

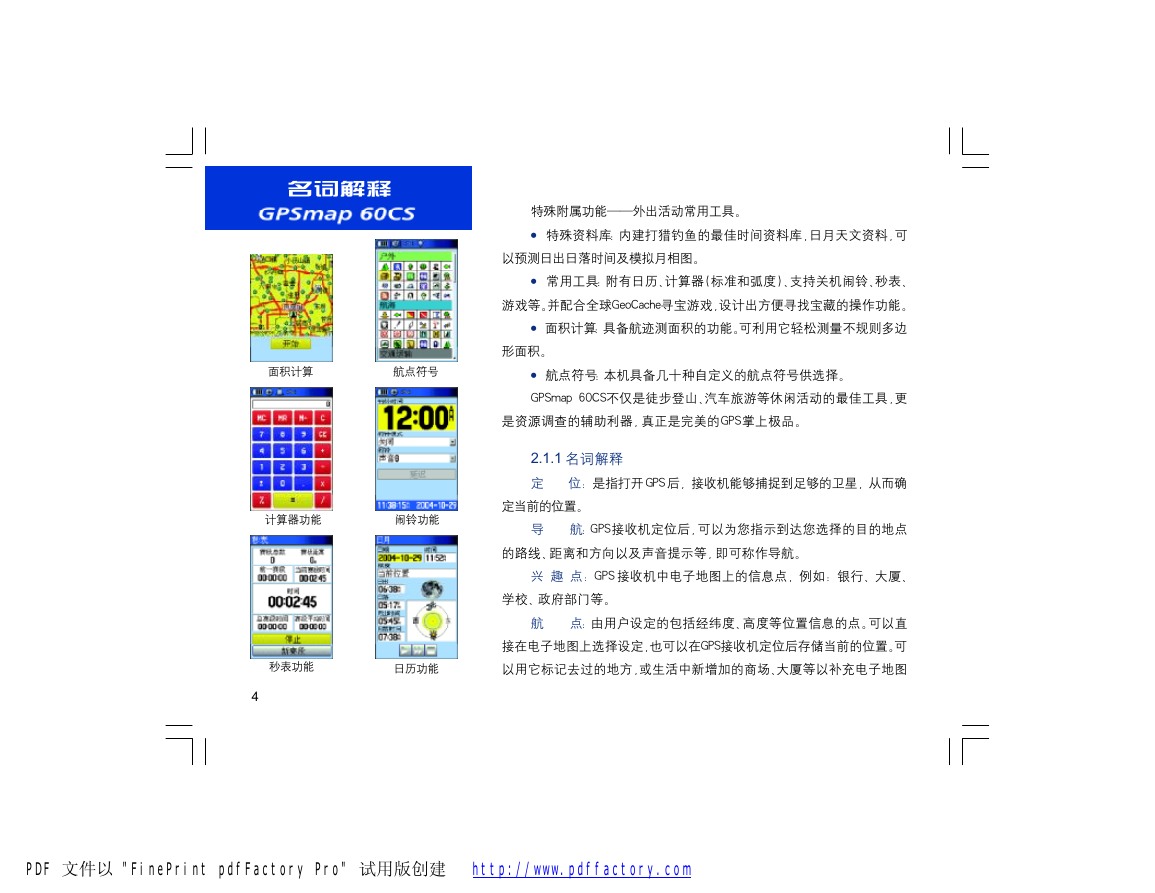

,-./ 特殊附属功能——外出活动常用工具。 ● 特殊资料库：内建打猎钓鱼的最佳时间资料库，日月天文资料，可以预测日出日落时间及模拟月相图。 ● 常用工具：附有日历、计算器(标准和弧度)、支持关机闹铃、秒表、游戏等。并配合全球GeoCache寻宝游戏，设计出方便寻找宝藏的操作功能。 ● 面积计算：具备航迹测面积的功能。可利用它轻松测量不规则多边形面积。面积计算航点符号 ● 航点符号：本机具备几十种自定义的航点符号供选择。计算器功能闹铃功能 GPSmap 60CS不仅是徒步登山、汽车旅游等休闲活动的最佳工具，更是资源调查的辅助利器，真正是完美的GPS掌上极品。 2.1.1 名词解释定位：是指打开 GPS后，接收机能够捕捉到足够的卫星，从而确定当前的位置。导航：GPS接收机定位后，可以为您指示到达您选择的目的地点的路线、距离和方向以及声音提示等，即可称作导航。兴趣点：GPS 接收机中电子地图上的信息点，例如：银行、大厦、学校、政府部门等。航点：由用户设定的包括经纬度、高度等位置信息的点。可以直接在电子地图上选择设定，也可以在GPS接收机定位后存储当前的位置。可秒表功能日历功能以用它标记去过的地方，或生活中新增加的商场、大厦等以补充电子地图 4 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

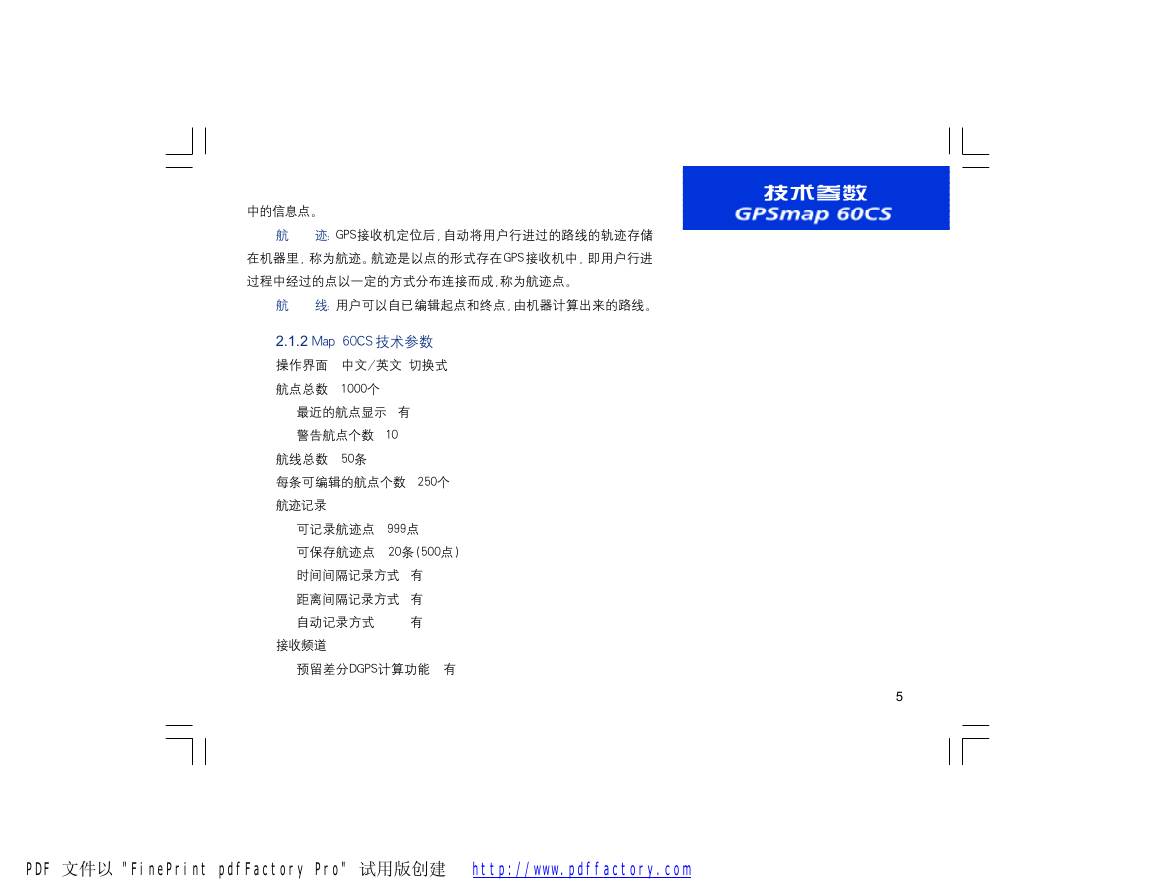

中的信息点。航迹：GPS接收机定位后，自动将用户行进过的路线的轨迹存储在机器里，称为航迹。航迹是以点的形式存在GPS接收机中，即用户行进过程中经过的点以一定的方式分布连接而成，称为航迹点。航线：用户可以自已编辑起点和终点，由机器计算出来的路线。 0123 2.1.2 Map 60CS 技术参数操作界面中文/英文切换式航点总数 1000个最近的航点显示有警告航点个数 10 航线总数 50条每条可编辑的航点个数 250个航迹记录可记录航迹点 999点可保存航迹点 20条(500点) 时间间隔记录方式有距离间隔记录方式有自动记录方式有接收频道预留差分DGPS计算功能有 5 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

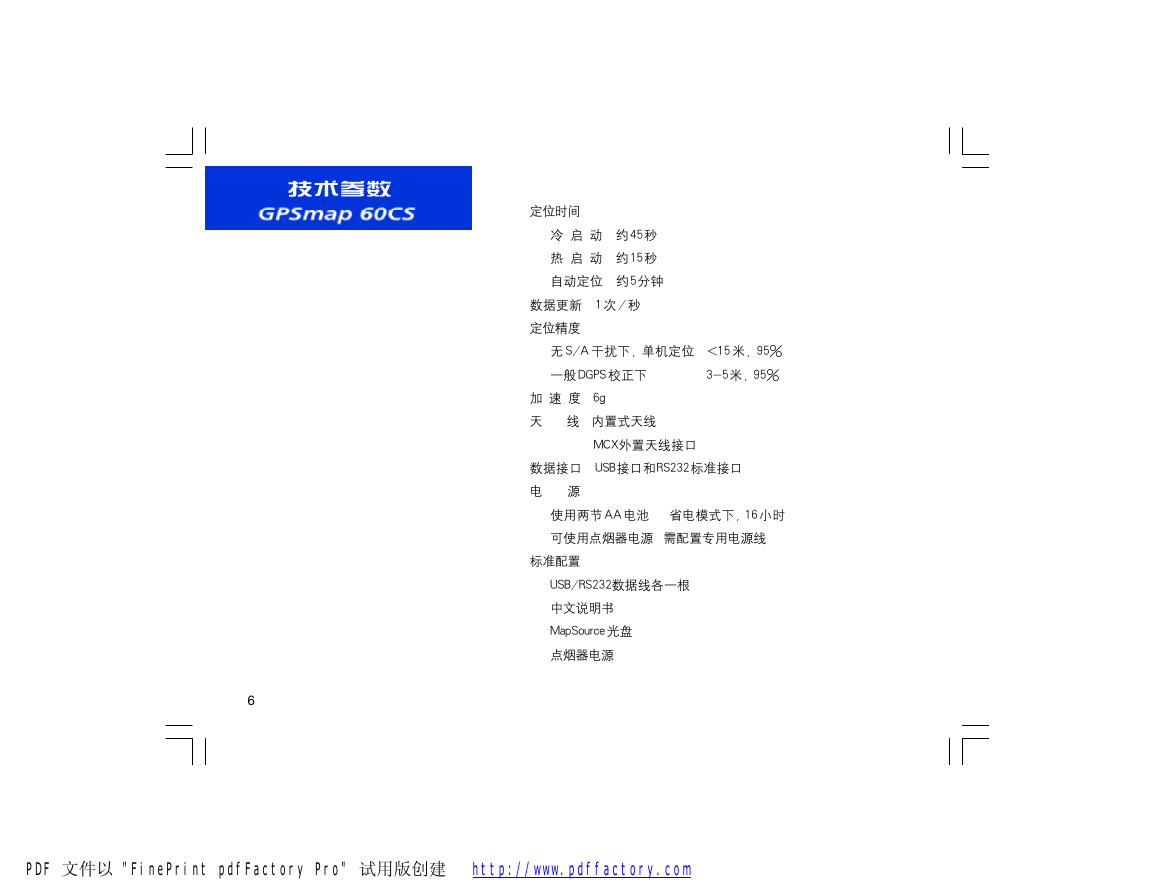

0123 6 定位时间冷启动约45秒热启动约15秒自动定位约5分钟数据更新 1 次 / 秒定位精度无 S/A 干扰下，单机定位 <15 米，95% 一般 DGPS校正下 3-5米，95% 加速度 6g 天线内置式天线 MCX外置天线接口数据接口 USB接口和RS232标准接口电源使用两节 AA电池省电模式下，16小时可使用点烟器电源需配置专用电源线标准配置 USB/RS232数据线各一根中文说明书 MapSource光盘点烟器电源 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

资料库

GARMIN GPS导航设备-GPSMAP 60CS说明书.pdf
