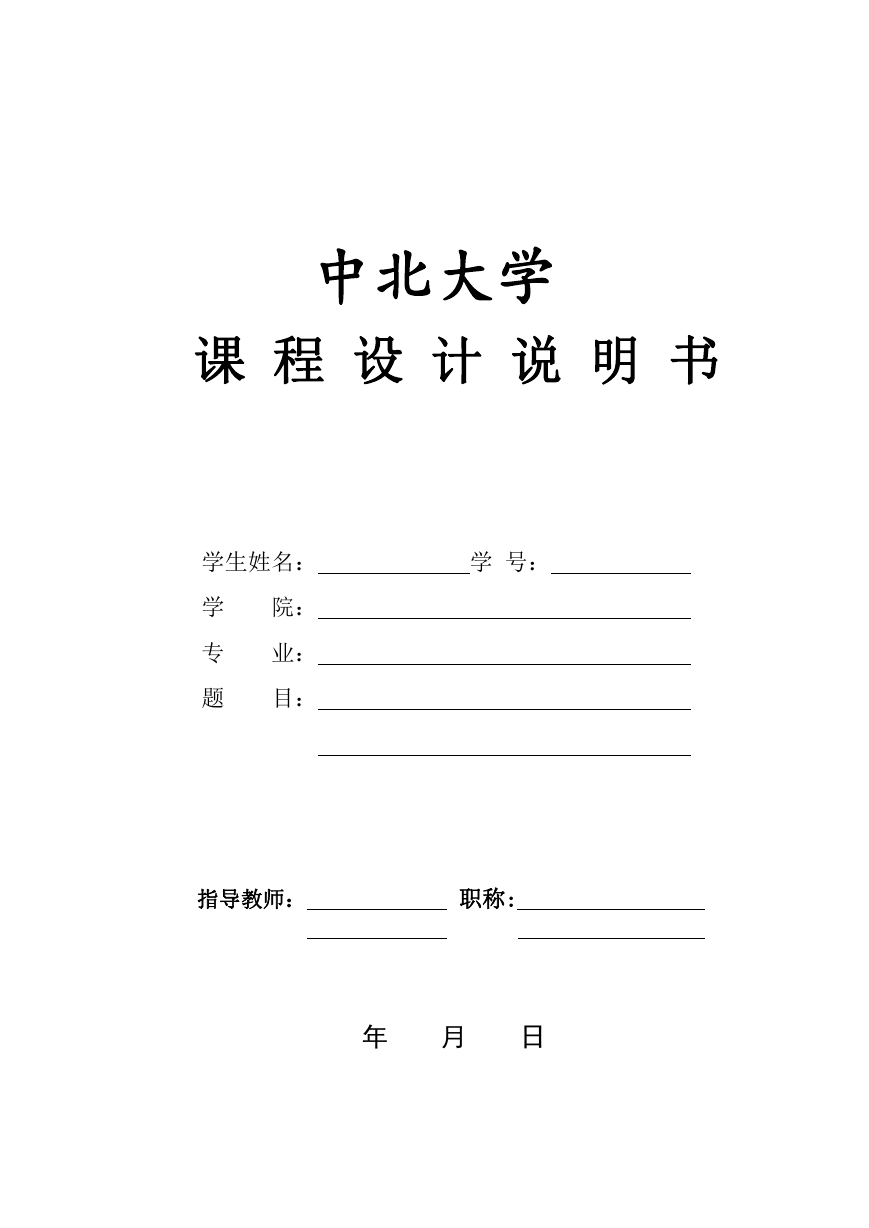

中北大学 课 程 设 计 说 明 书 学生姓名： 学 号： 学 专 题 院： 业： 目： 指导教师： 职称: 年 月 日 

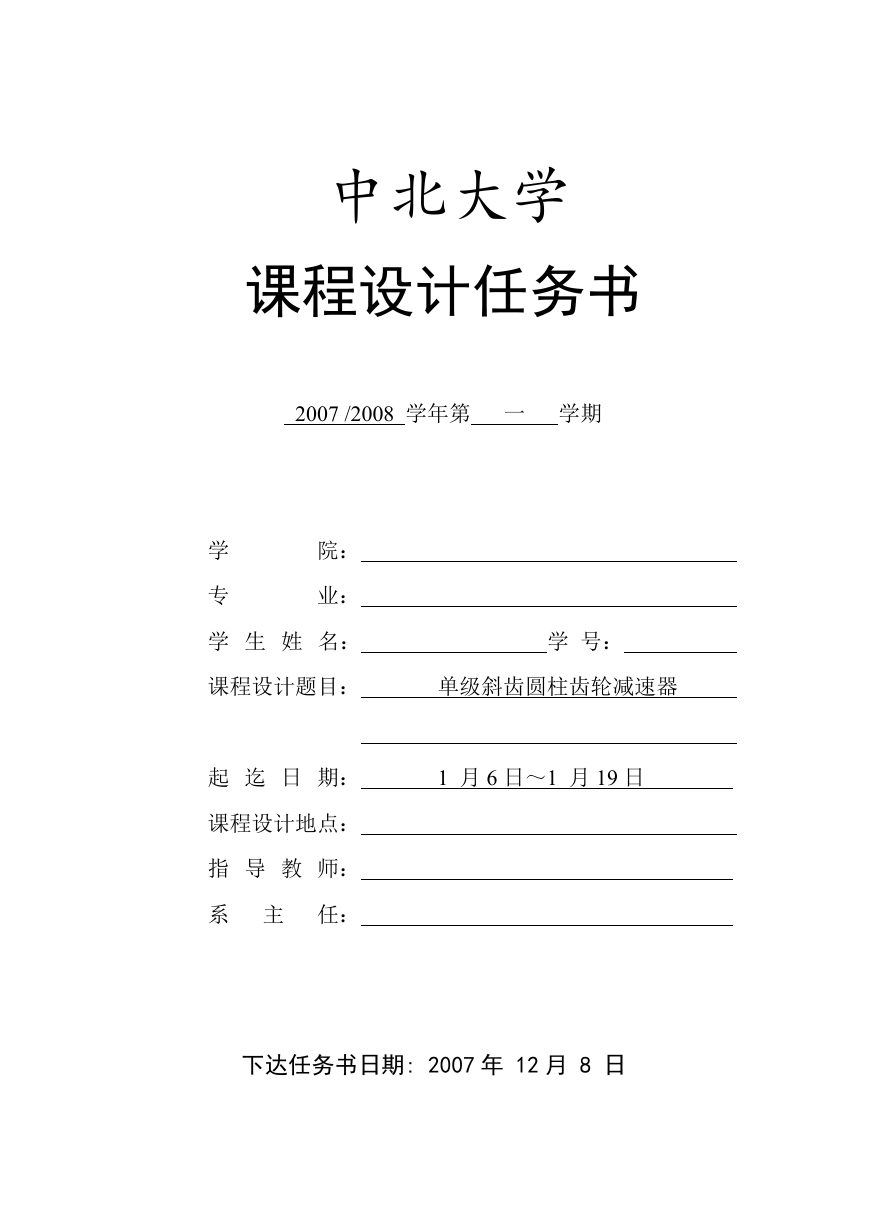

中北大学 课程设计任务书 2007 /2008 学年第 一 学期 学 专 院： 业： 学 生 姓 名： 学 号： 课程设计题目： 单级斜齿圆柱齿轮减速器 起 迄 日 期： 1 月 6 日～1 月 19 日 课程设计地点： 指 导 教 师： 系 主 任： 下达任务书日期: 2007 年 12 月 8 日 

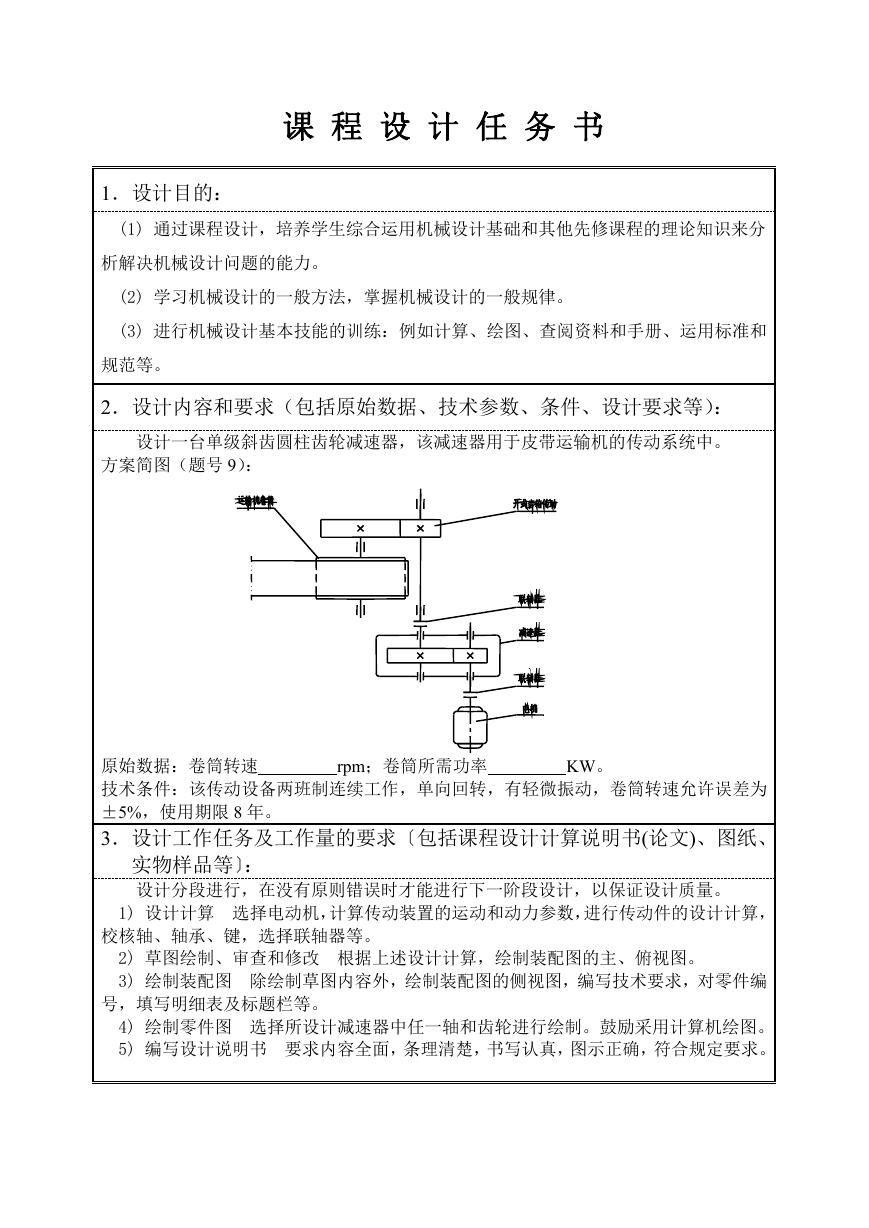

课 程 设 计 任 务 书 1．设计目的： (1) 通过课程设计，培养学生综合运用机械设计基础和其他先修课程的理论知识来分 析解决机械设计问题的能力。 (2) 学习机械设计的一般方法，掌握机械设计的一般规律。 (3) 进行机械设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和 规范等。 2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）： 设计一台单级斜齿圆柱齿轮减速器，该减速器用于皮带运输机的传动系统中。 方案简图（题号 9）： 原始数据：卷筒转速 技术条件：该传动设备两班制连续工作，单向回转，有轻微振动，卷筒转速允许误差为 ±5%，使用期限 8 年。 3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、 rpm；卷筒所需功率 KW。 实物样品等〕： 设计分段进行，在没有原则错误时才能进行下一阶段设计，以保证设计质量。 1) 设计计算 选择电动机，计算传动装置的运动和动力参数，进行传动件的设计计算， 校核轴、轴承、键，选择联轴器等。 2) 草图绘制、审查和修改 根据上述设计计算，绘制装配图的主、俯视图。 3) 绘制装配图 除绘制草图内容外，绘制装配图的侧视图，编写技术要求，对零件编 号，填写明细表及标题栏等。 4) 绘制零件图 选择所设计减速器中任一轴和齿轮进行绘制。鼓励采用计算机绘图。 5) 编写设计说明书 要求内容全面，条理清楚，书写认真，图示正确，符合规定要求。 

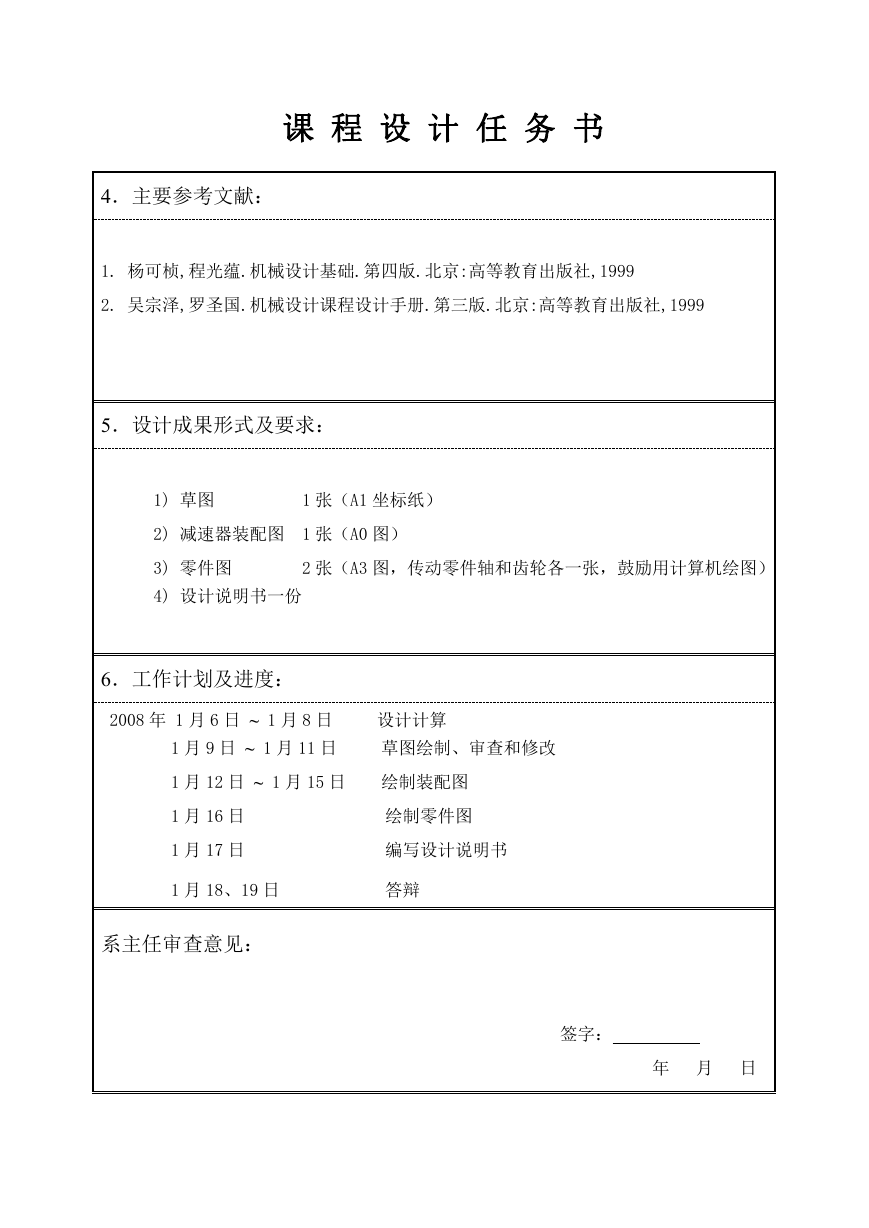

课 程 设 计 任 务 书 4．主要参考文献： 1. 杨可桢,程光蕴.机械设计基础.第四版.北京:高等教育出版社,1999 2. 吴宗泽,罗圣国.机械设计课程设计手册.第三版.北京:高等教育出版社,1999 5．设计成果形式及要求： 1) 草图 1 张（A1 坐标纸） 2) 减速器装配图 1 张（A0 图） 3) 零件图 2 张（A3 图，传动零件轴和齿轮各一张，鼓励用计算机绘图） 4) 设计说明书一份 6．工作计划及进度： 2008 年 1 月 6 日 ~ 1 月 8 日 1 月 9 日 ~ 1 月 11 日 1 月 12 日 ~ 1 月 15 日 绘制装配图 设计计算 草图绘制、审查和修改 1 月 16 日 1 月 17 日 绘制零件图 编写设计说明书 1 月 18、19 日 答辩 系主任审查意见： 签字： 年 月 日
