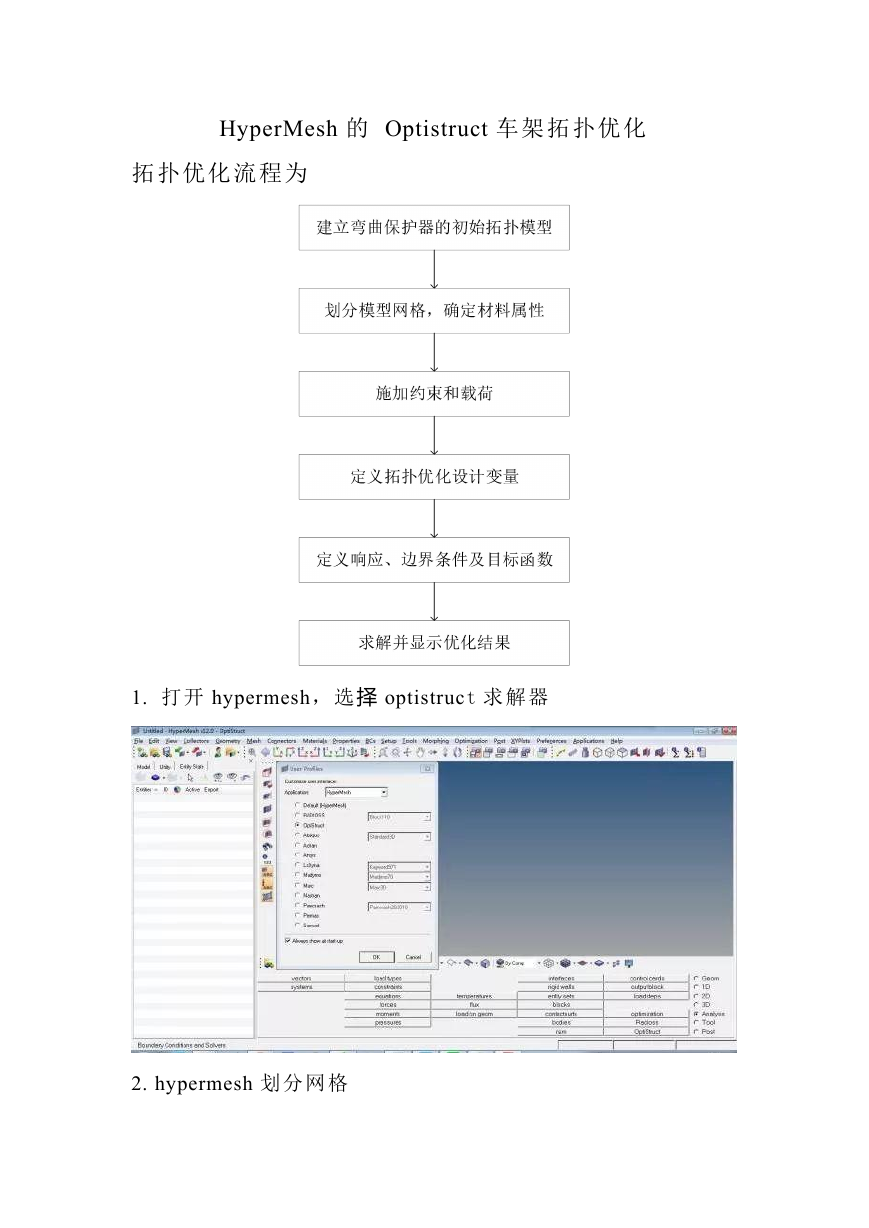

HyperMesh 的 Optistruct 车架拓扑优化拓扑优化流程为 1. 打开 hypermesh，选择 optistruct 求解器 2. hypermesh 划分网格

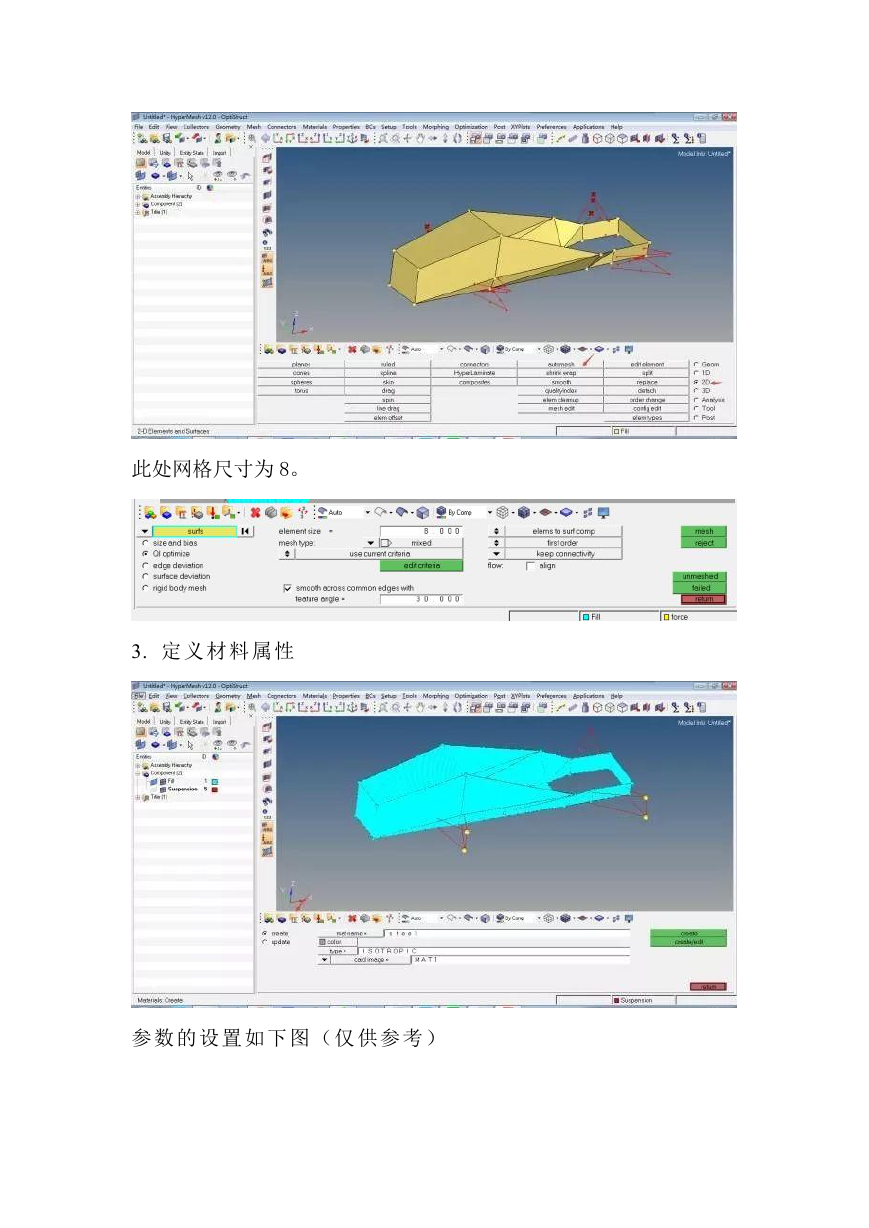

此处网格尺寸为 8。 3. 定义材料属性参数的设置如下图（仅供参考）

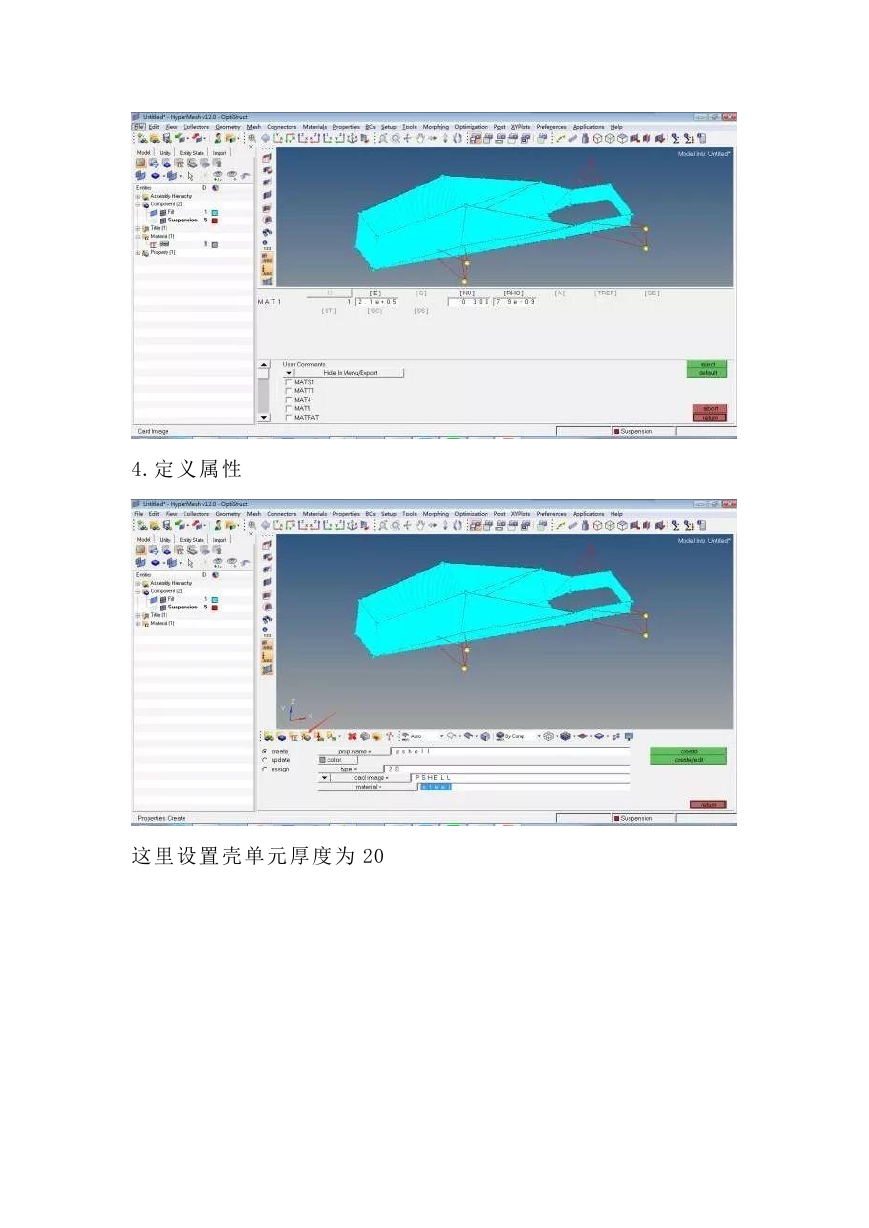

4.定义属性这里设置壳单元厚度为 20

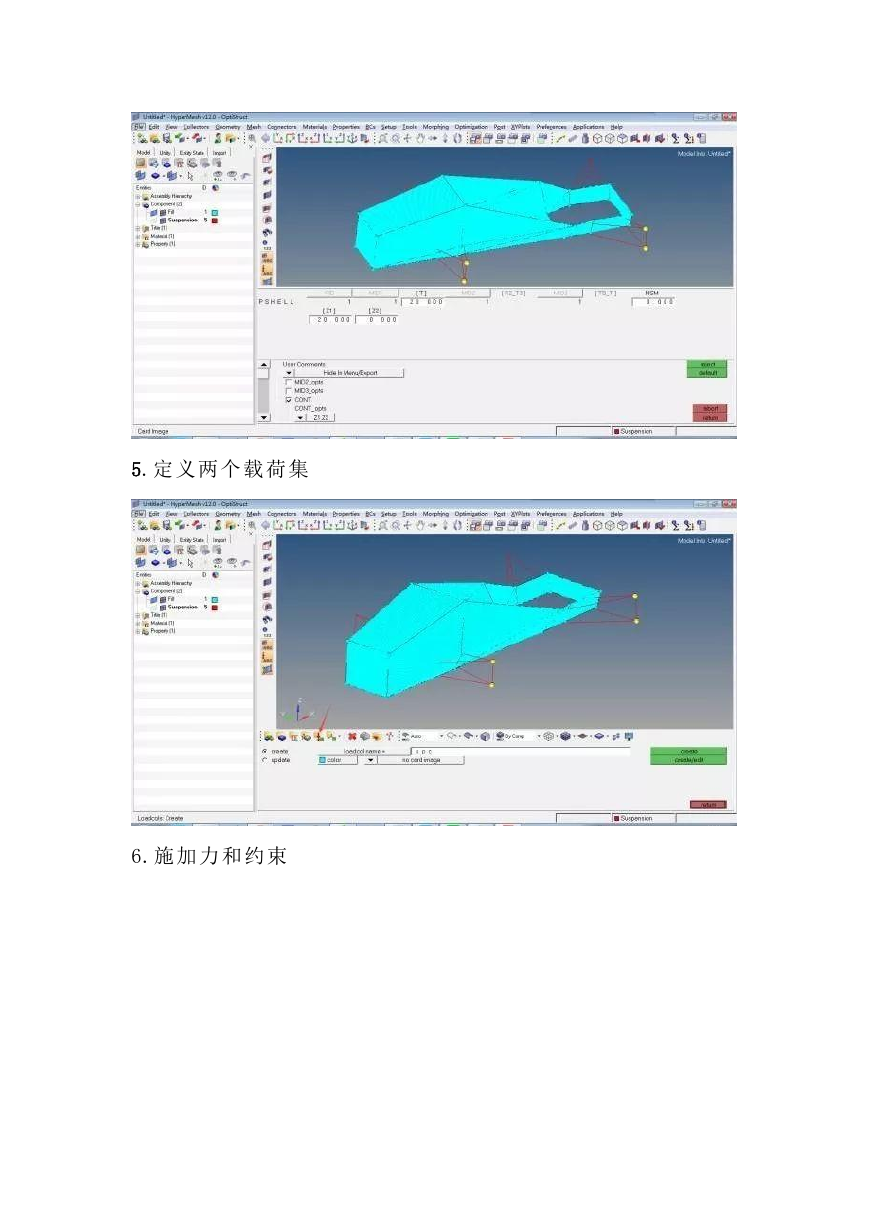

5.定义两个载荷集 6.施加力和约束

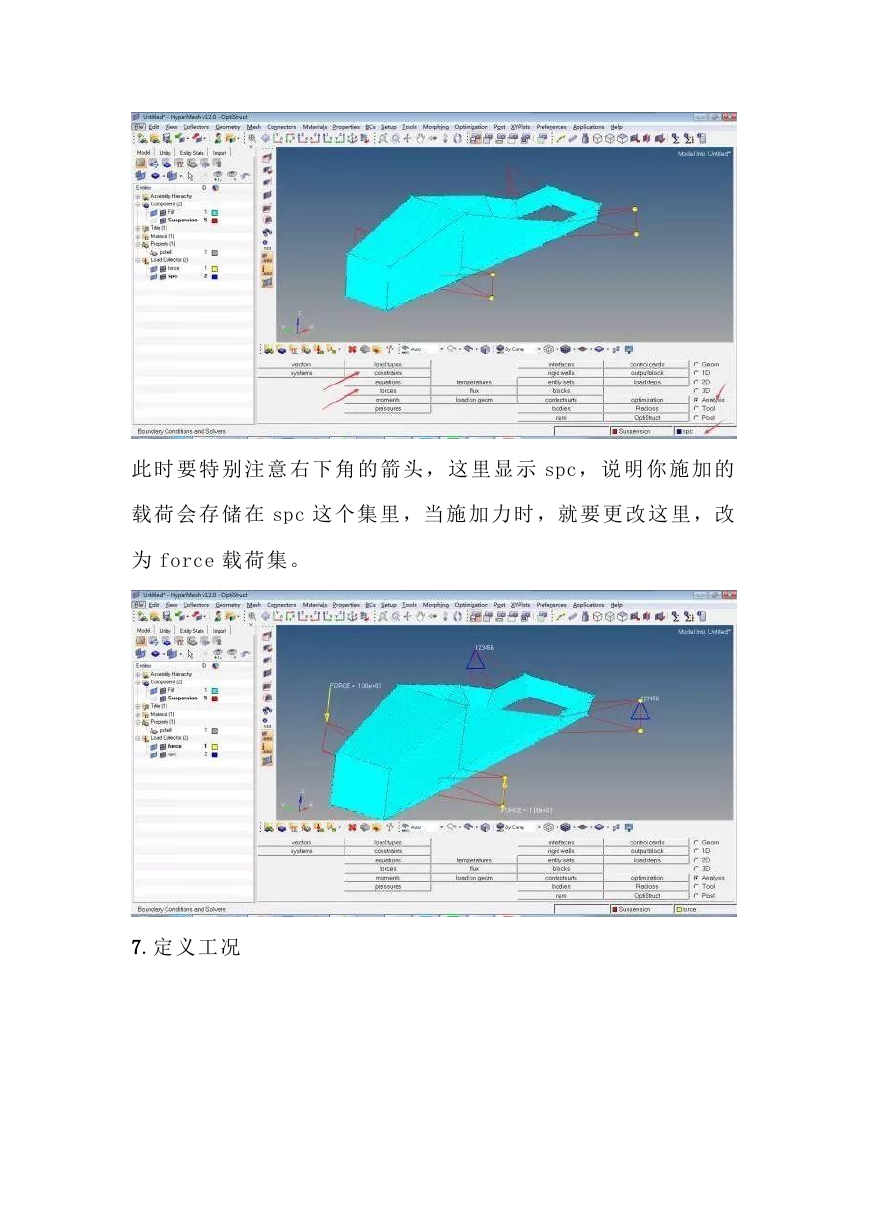

此时要特别注意右下角的箭头，这里显示 spc，说明你施加的载荷会存储在 spc 这个集里，当施加力时，就要更改这里，改为 force 载荷集。 7.定义工况

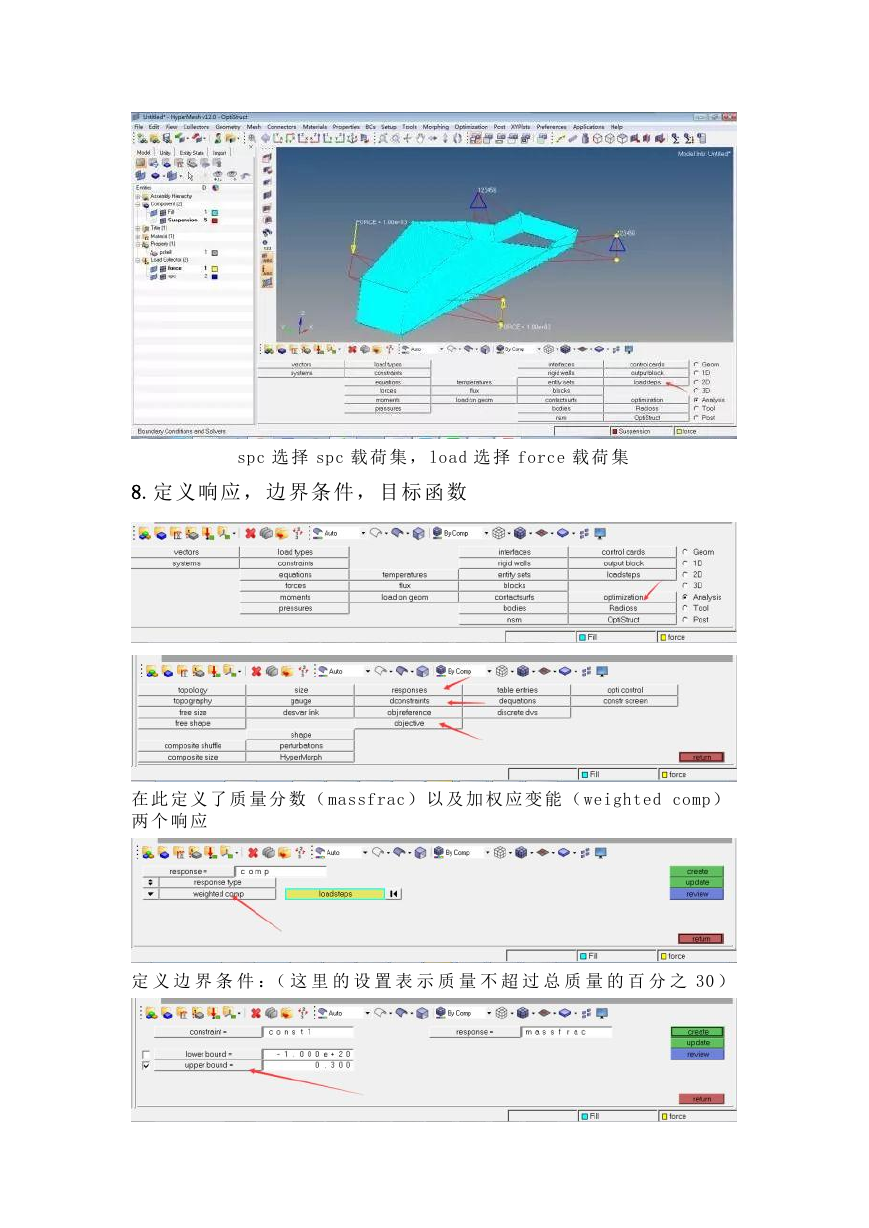

spc 选择 spc 载荷集， load 选择 force 载荷集 8.定义响应，边界条件，目标函数在此定义了质量分数（ massfrac）以及加权应变能（ weighted comp）两个响应定义边界条件：（这里的设置表示质量不超过总质量的百分之 30 ）

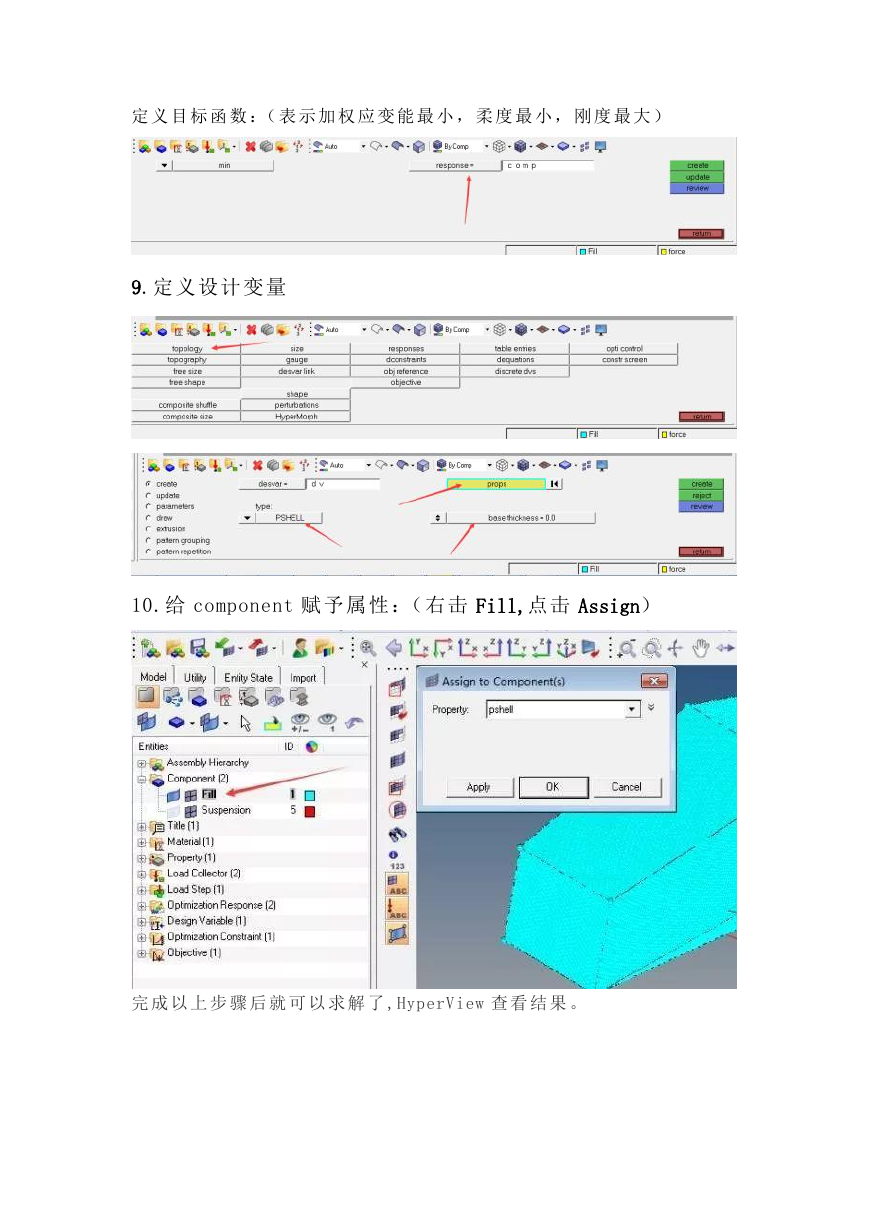

定义目标函数：（表示加权应变能最小，柔度最小，刚度最大） 9.定义设计变量 10.给 component 赋予属性：（右击 Fill,点击 Assign）完成以上步骤后就可以求解了 ,HyperView 查看结果。

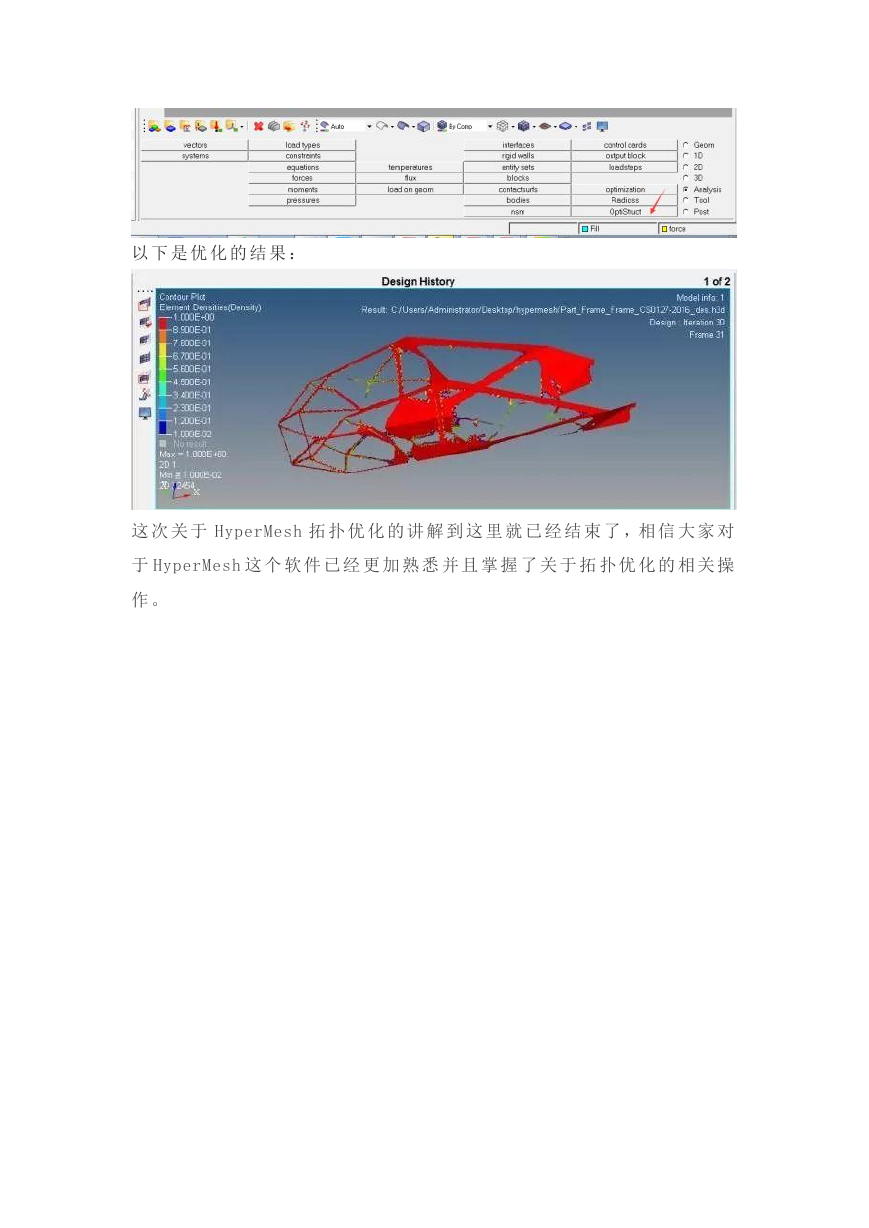

以下是优化的结果：这次关于 HyperMesh 拓扑优化的讲解到这里就已经结束了，相信大家对于 HyperMesh 这个软件已经更加熟悉并且掌握了关于拓扑优化的相关操作。
