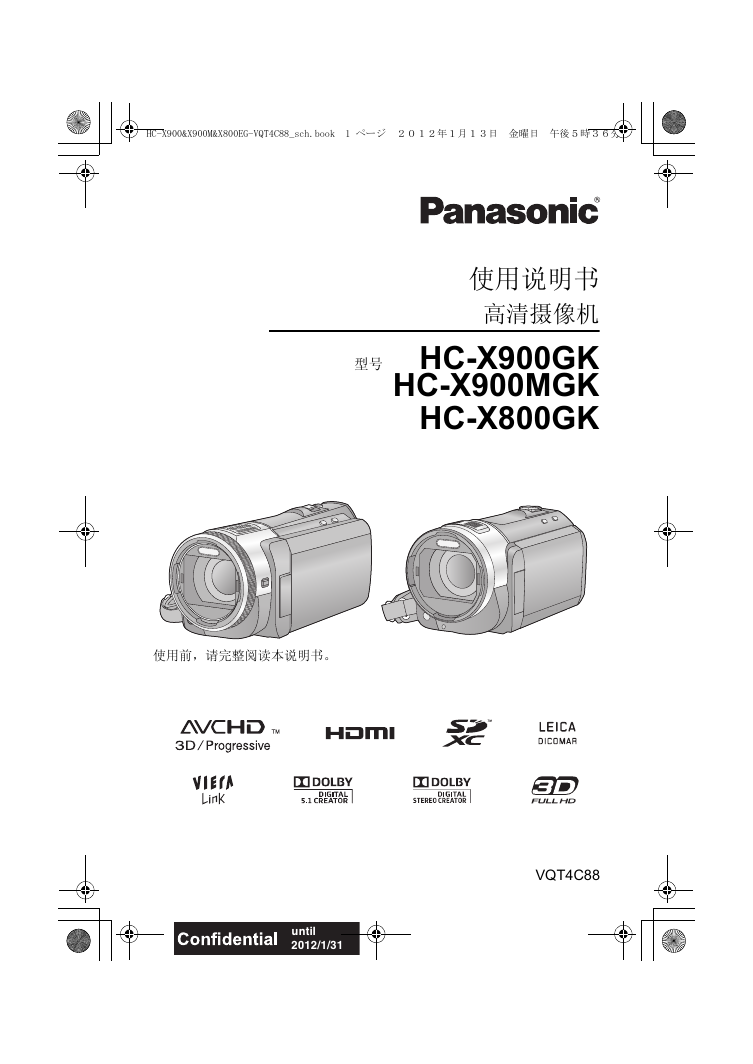

HC-X900&X900M&X800EG-VQT4C88_sch.book 1 ページ２０１２年１月１３日　金曜日　午後５時３６分使用说明书高清摄像机型号 HC-X900GK HC-X900MGK HC-X800GK 使用前，请完整阅读本说明书。 VQT4C88 until 2012/1/31

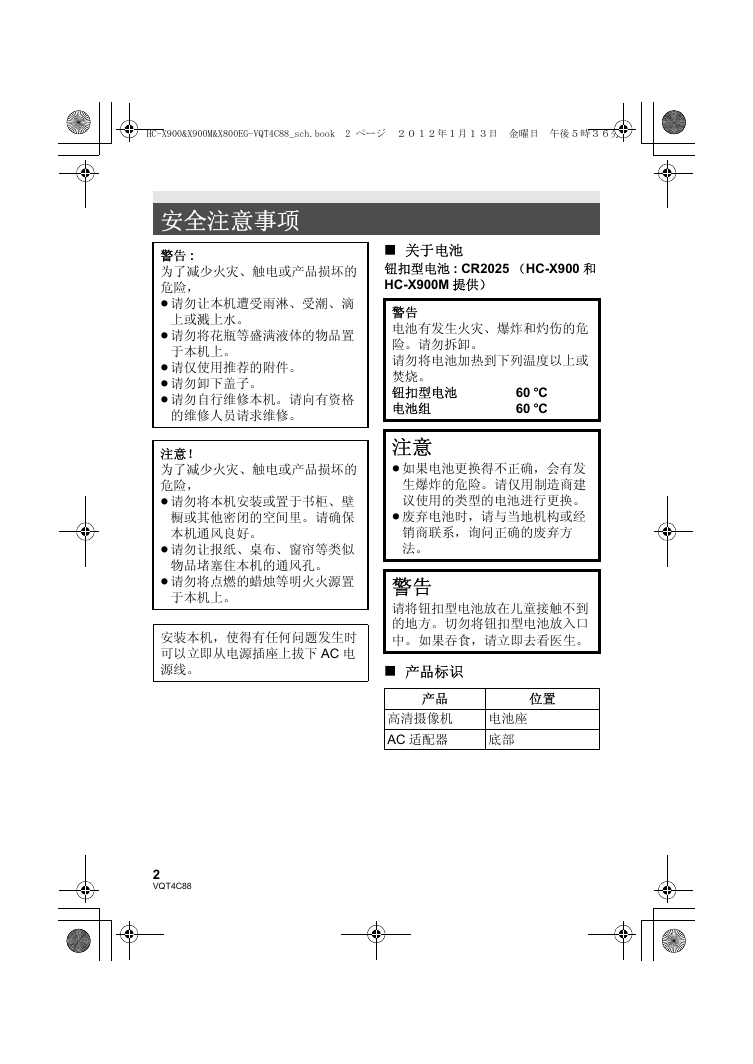

HC-X900&X900M&X800EG-VQT4C88_sch.book 2 ページ２０１２年１月１３日　金曜日　午後５時３６分安全注意事项警告 : 为了减少火灾、触电或产品损坏的危险， ≥ 请勿让本机遭受雨淋、受潮、滴上或溅上水。 ≥ 请勿将花瓶等盛满液体的物品置于本机上。 ≥ 请仅使用推荐的附件。 ≥ 请勿卸下盖子。 ≥ 请勿自行维修本机。请向有资格的维修人员请求维修。注意！为了减少火灾、触电或产品损坏的危险， ≥ 请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。请确保本机通风良好。 ≥ 请勿让报纸、桌布、窗帘等类似物品堵塞住本机的通风孔。 ≥ 请勿将点燃的蜡烛等明火火源置于本机上。安装本机，使得有任何问题发生时可以立即从电源插座上拔下 AC 电源线。 ∫ 关于电池钮扣型电池 : CR2025 （HC-X900 和 HC-X900M 提供）警告电池有发生火灾、爆炸和灼伤的危险。请勿拆卸。请勿将电池加热到下列温度以上或焚烧。钮扣型电池电池组 60 oC 60 oC 注意 ≥ 如果电池更换得不正确，会有发生爆炸的危险。请仅用制造商建议使用的类型的电池进行更换。 ≥ 废弃电池时，请与当地机构或经销商联系，询问正确的废弃方法。警告请将钮扣型电池放在儿童接触不到的地方。切勿将钮扣型电池放入口中。如果吞食，请立即去看医生。 ∫ 产品标识产品高清摄像机 AC 适配器位置电池座底部 2 VQT4C88

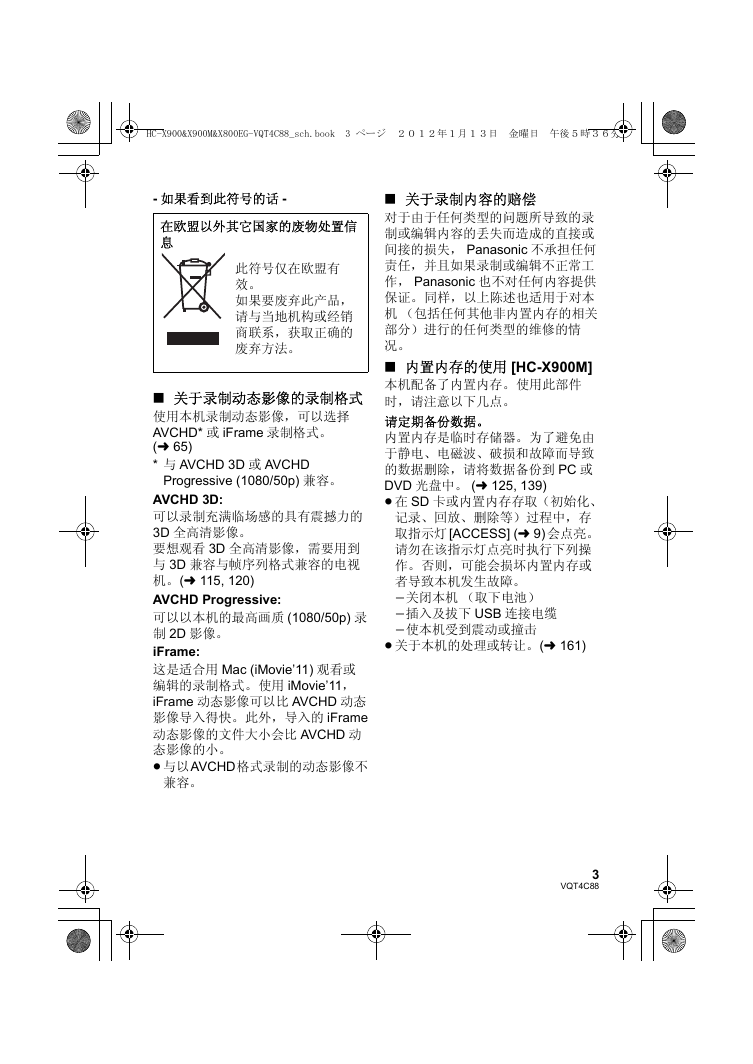

HC-X900&X900M&X800EG-VQT4C88_sch.book 3 ページ２０１２年１月１３日　金曜日　午後５時３６分 ∫ 关于录制内容的赔偿对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失， Panasonic 不承担任何责任，并且如果录制或编辑不正常工作， Panasonic 也不对任何内容提供保证。同样，以上陈述也适用于对本机（包括任何其他非内置内存的相关部分）进行的任何类型的维修的情况。 ∫ 内置内存的使用 [HC-X900M] 本机配备了内置内存。使用此部件时，请注意以下几点。请定期备份数据。内置内存是临时存储器。为了避免由于静电、电磁波、破损和故障而导致的数据删除，请将数据备份到 PC 或 DVD 光盘中。 (l 125, 139) ≥ 在 SD 卡或内置内存存取（初始化、记录、回放、删除等）过程中，存取指示灯[ACCESS] (l 9) 会点亮。请勿在该指示灯点亮时执行下列操作。否则，可能会损坏内置内存或者导致本机发生故障。 j关闭本机（取下电池） j插入及拔下 USB 连接电缆 j使本机受到震动或撞击 ≥ 关于本机的处理或转让。 (l 161) - 如果看到此符号的话 - 在欧盟以外其它国家的废物处置信息此符号仅在欧盟有效。如果要废弃此产品，请与当地机构或经销商联系，获取正确的废弃方法。 ∫ 关于录制动态影像的录制格式使用本机录制动态影像，可以选择 AVCHD* 或 iFrame 录制格式。 (l 65) * 与 AVCHD 3D 或 AVCHD Progressive (1080/50p) 兼容。 AVCHD 3D: 可以录制充满临场感的具有震撼力的 3D 全高清影像。要想观看 3D 全高清影像，需要用到与 3D 兼容与帧序列格式兼容的电视机。 (l 115, 120) AVCHD Progressive: 可以以本机的最高画质 (1080/50p) 录制 2D 影像。 iFrame: 这是适合用 Mac (iMovie’11) 观看或编辑的录制格式。使用 iMovie’11， iFrame 动态影像可以比 AVCHD 动态影像导入得快。此外，导入的 iFrame 动态影像的文件大小会比 AVCHD 动态影像的小。 ≥ 与以AVCHD格式录制的动态影像不兼容。 3 VQT4C88

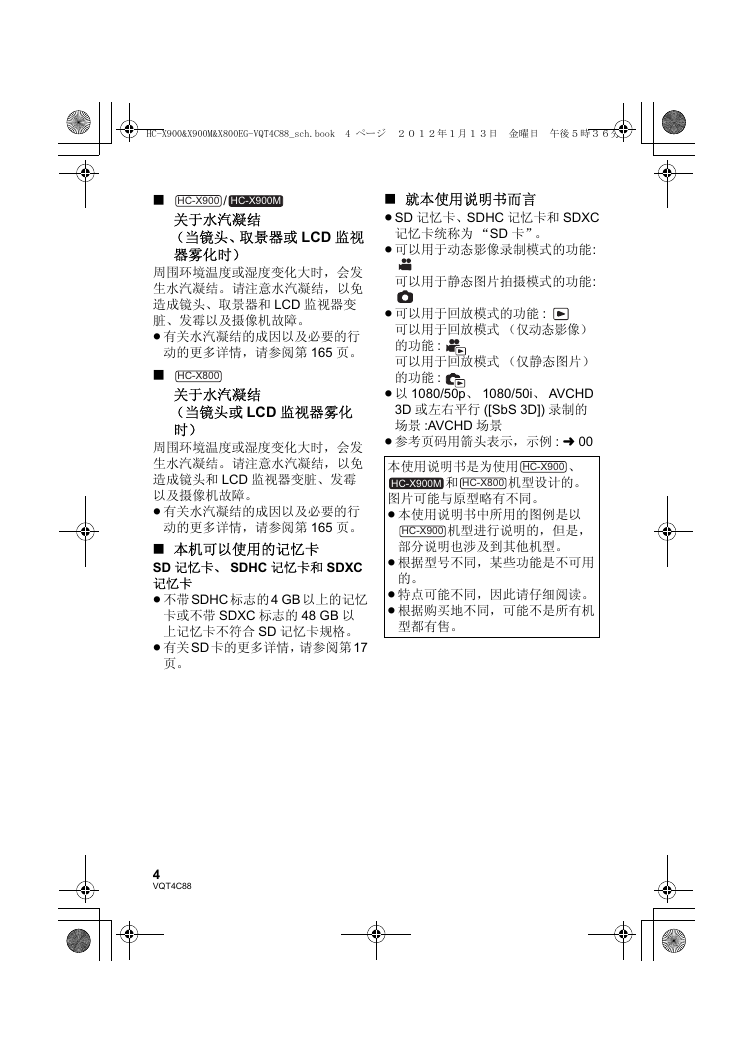

HC-X900&X900M&X800EG-VQT4C88_sch.book 4 ページ２０１２年１月１３日　金曜日　午後５時３６分 ∫ 就本使用说明书而言 ≥SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为 “SD 卡”。 ≥ 可以用于动态影像录制模式的功能: 可以用于静态图片拍摄模式的功能: ≥ 可以用于回放模式的功能 : 可以用于回放模式（仅动态影像）的功能 : 可以用于回放模式（仅静态图片）的功能 : ≥ 以 1080/50p、 1080/50i、 AVCHD 3D 或左右平行 ([SbS 3D]) 录制的场景 :AVCHD 场景 ≥ 参考页码用箭头表示，示例 : l 00 本使用说明书是为使用 HC-X900M 图片可能与原型略有不同。 ≥ 本使用说明书中所用的图例是以、机型设计的。 HC-X900 HC-X800 和 HC-X900 部分说明也涉及到其他机型。机型进行说明的，但是， ≥ 根据型号不同，某些功能是不可用的。 ≥ 特点可能不同，因此请仔细阅读。 ≥ 根据购买地不同，可能不是所有机型都有售。 ∫ / HC-X900 HC-X900M 关于水汽凝结（当镜头、取景器或 LCD 监视器雾化时）周围环境温度或湿度变化大时，会发生水汽凝结。请注意水汽凝结，以免造成镜头、取景器和 LCD 监视器变脏、发霉以及摄像机故障。 ≥ 有关水汽凝结的成因以及必要的行动的更多详情，请参阅第 165 页。 ∫ HC-X800 关于水汽凝结（当镜头或 LCD 监视器雾化时）周围环境温度或湿度变化大时，会发生水汽凝结。请注意水汽凝结，以免造成镜头和 LCD 监视器变脏、发霉以及摄像机故障。 ≥ 有关水汽凝结的成因以及必要的行动的更多详情，请参阅第 165 页。 ∫ 本机可以使用的记忆卡 SD 记忆卡、 SDHC 记忆卡和 SDXC 记忆卡 ≥ 不带SDHC 标志的4 GB 以上的记忆卡或不带 SDXC 标志的 48 GB 以上记忆卡不符合 SD 记忆卡规格。 ≥ 有关SD 卡的更多详情，请参阅第17 页。 4 VQT4C88

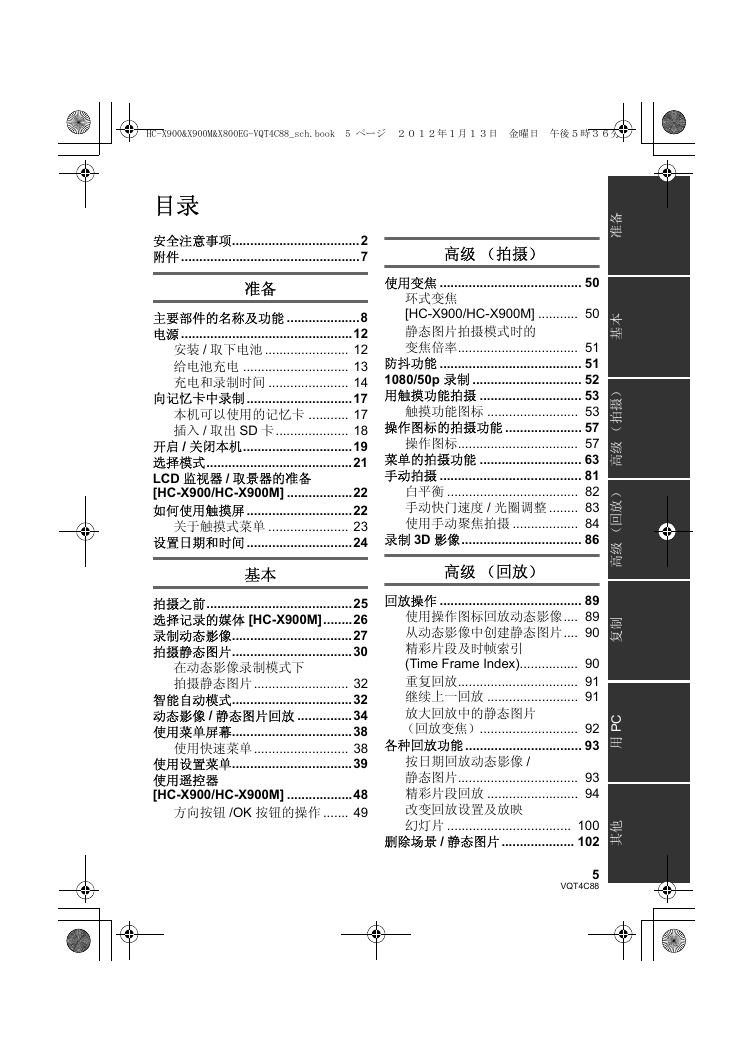

HC-X900&X900M&X800EG-VQT4C88_sch.book 5 ページ２０１２年１月１３日　金曜日　午後５時３６分目录安全注意事项...................................2 附件.................................................7 准备主要部件的名称及功能 ....................8 电源...............................................12 安装 / 取下电池 ....................... 12 给电池充电 ............................. 13 充电和录制时间 ...................... 14 向记忆卡中录制.............................17 本机可以使用的记忆卡 ........... 17 插入 / 取出 SD 卡.................... 18 开启 / 关闭本机..............................19 选择模式........................................21 LCD 监视器 / 取景器的准备 [HC-X900/HC-X900M] ..................22 如何使用触摸屏.............................22 关于触摸式菜单 ...................... 23 设置日期和时间.............................24 高级（拍摄）使用变焦 ....................................... 50 环式变焦 [HC-X900/HC-X900M] ........... 50 静态图片拍摄模式时的变焦倍率................................. 51 防抖功能 ....................................... 51 1080/50p 录制 .............................. 52 用触摸功能拍摄 ............................ 53 触摸功能图标 ......................... 53 操作图标的拍摄功能 ..................... 57 操作图标................................. 57 菜单的拍摄功能 ............................ 63 手动拍摄 ....................................... 81 白平衡 .................................... 82 手动快门速度 / 光圈调整 ........ 83 使用手动聚焦拍摄 .................. 84 录制 3D 影像................................. 86 基本高级（回放）拍摄之前........................................25 选择记录的媒体 [HC-X900M]........26 录制动态影像.................................27 拍摄静态图片.................................30 在动态影像录制模式下拍摄静态图片.......................... 32 智能自动模式.................................32 动态影像 / 静态图片回放 ...............34 使用菜单屏幕.................................38 使用快速菜单.......................... 38 使用设置菜单.................................39 使用遥控器 [HC-X900/HC-X900M] ..................48 方向按钮 /OK 按钮的操作 ....... 49 回放操作 ....................................... 89 使用操作图标回放动态影像.... 89 从动态影像中创建静态图片.... 90 精彩片段及时帧索引 (Time Frame Index)................ 90 重复回放................................. 91 继续上一回放 ......................... 91 放大回放中的静态图片（回放变焦）........................... 92 各种回放功能 ................................ 93 按日期回放动态影像 / 静态图片................................. 93 精彩片段回放 ......................... 94 改变回放设置及放映幻灯片 .................................. 100 删除场景 / 静态图片.................... 102 5 VQT4C88 备准本基）摄拍（级高）放回（级高制复 C P 用他其

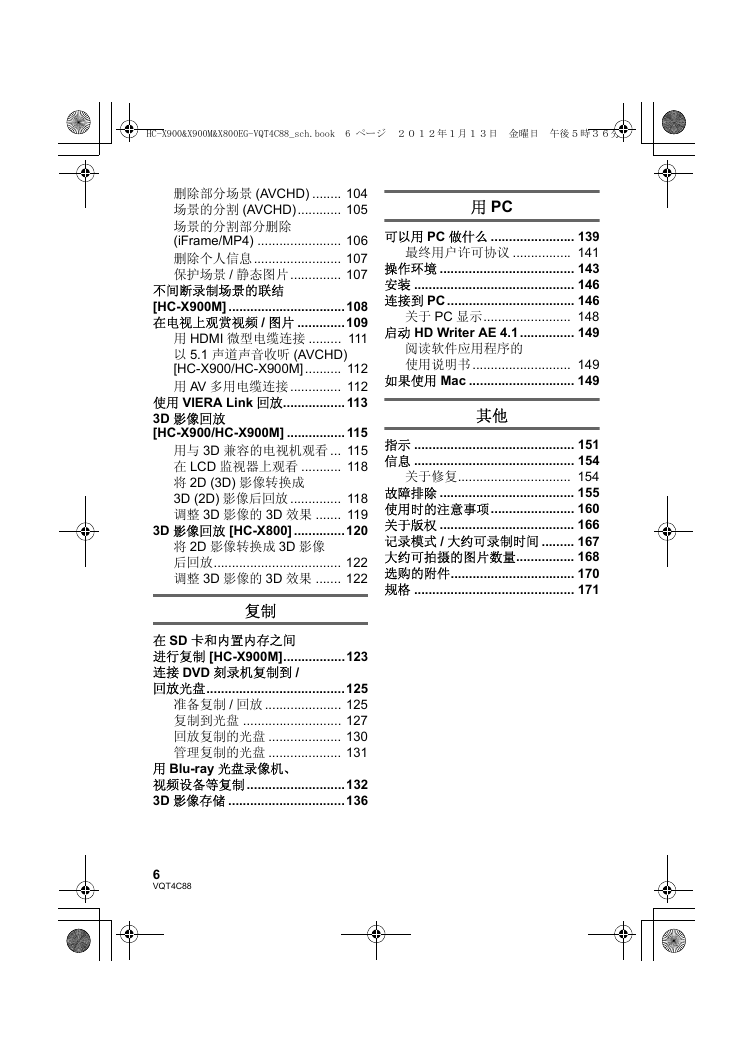

HC-X900&X900M&X800EG-VQT4C88_sch.book 6 ページ２０１２年１月１３日　金曜日　午後５時３６分用 PC 可以用 PC 做什么 ....................... 139 最终用户许可协议 ................ 141 操作环境 ..................................... 143 安装 ............................................ 146 连接到 PC................................... 146 关于 PC 显示........................ 148 启动 HD Writer AE 4.1............... 149 阅读软件应用程序的使用说明书........................... 149 如果使用 Mac ............................. 149 其他指示 ............................................ 151 信息 ............................................ 154 关于修复............................... 154 故障排除 ..................................... 155 使用时的注意事项....................... 160 关于版权 ..................................... 166 记录模式 / 大约可录制时间 ......... 167 大约可拍摄的图片数量................ 168 选购的附件.................................. 170 规格 ............................................ 171 删除部分场景 (AVCHD) ........ 104 场景的分割 (AVCHD)............ 105 场景的分割部分删除 (iFrame/MP4) ....................... 106 删除个人信息........................ 107 保护场景 / 静态图片.............. 107 不间断录制场景的联结 [HC-X900M]................................108 在电视上观赏视频 / 图片 .............109 用 HDMI 微型电缆连接 ......... 111 以 5.1 声道声音收听 (AVCHD) [HC-X900/HC-X900M].......... 112 用 AV 多用电缆连接.............. 112 使用 VIERA Link 回放.................113 3D 影像回放 [HC-X900/HC-X900M] ................115 用与 3D 兼容的电视机观看 ... 115 在 LCD 监视器上观看 ........... 118 将 2D (3D) 影像转换成 3D (2D) 影像后回放.............. 118 调整 3D 影像的 3D 效果 ....... 119 3D 影像回放 [HC-X800] ..............120 将 2D 影像转换成 3D 影像后回放................................... 122 调整 3D 影像的 3D 效果 ....... 122 复制在 SD 卡和内置内存之间进行复制 [HC-X900M].................123 连接 DVD 刻录机复制到 / 回放光盘......................................125 准备复制 / 回放 ..................... 125 复制到光盘 ........................... 127 回放复制的光盘 .................... 130 管理复制的光盘 .................... 131 用 Blu-ray 光盘录像机、视频设备等复制...........................132 3D 影像存储 ................................136 6 VQT4C88

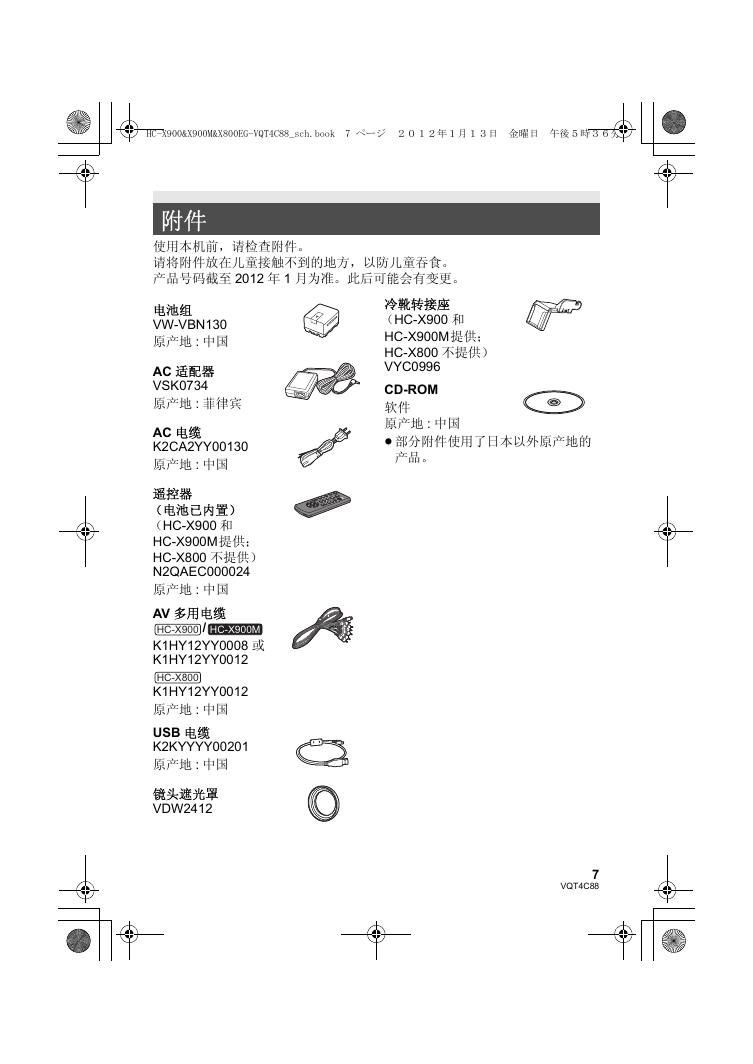

HC-X900&X900M&X800EG-VQT4C88_sch.book 7 ページ２０１２年１月１３日　金曜日　午後５時３６分附件使用本机前，请检查附件。请将附件放在儿童接触不到的地方，以防儿童吞食。产品号码截至 2012 年 1 月为准。此后可能会有变更。电池组 VW-VBN130 原产地 : 中国 AC 适配器 VSK0734 原产地 : 菲律宾 AC 电缆 K2CA2YY00130 原产地 : 中国遥控器（电池已内置）（HC-X900 和 HC-X900M提供； HC-X800 不提供） N2QAEC000024 原产地 : 中国 AV 多用电缆 HC-X900 HC-X900M K1HY12YY0008 或 K1HY12YY0012 HC-X800 K1HY12YY0012 原产地 : 中国 USB 电缆 K2KYYYY00201 原产地 : 中国 / 镜头遮光罩 VDW2412 冷靴转接座（HC-X900 和 HC-X900M提供； HC-X800 不提供） VYC0996 CD-ROM 软件原产地 : 中国 ≥ 部分附件使用了日本以外原产地的产品。 7 VQT4C88

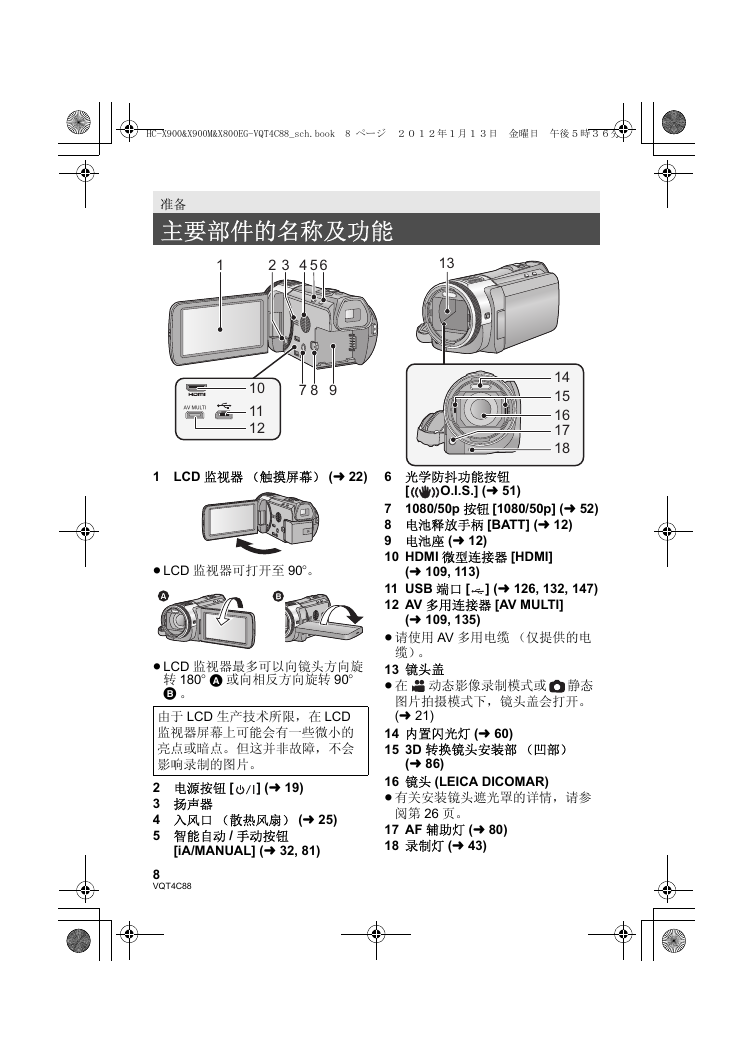

HC-X900&X900M&X800EG-VQT4C88_sch.book 8 ページ２０１２年１月１３日　金曜日　午後５時３６分准备主要部件的名称及功能 1 32 4 56 13 AV MULTI 87 9 10 11 12 1 LCD 监视器（触摸屏幕） (l 22) ≥LCD 监视器可打开至 90o。 ≥LCD 监视器最多可以向镜头方向旋转 180o A 或向相反方向旋转 90o B 。由于 LCD 生产技术所限，在 LCD 监视器屏幕上可能会有一些微小的亮点或暗点。但这并非故障，不会影响录制的图片。 2 电源按钮 [ 3 扬声器 4 入风口（散热风扇） (l 25) 5 智能自动 / 手动按钮 ] (l 19) [iA/MANUAL] (l 32, 81) 8 VQT4C88 14 15 16 17 18 6 光学防抖功能按钮 O.I.S.] (l 51) [ 7 1080/50p 按钮 [1080/50p] (l 52) 8 电池释放手柄 [BATT] (l 12) 9 电池座 (l 12) 10 HDMI 微型连接器 [HDMI] (l 109, 113) 11 USB 端口 [ 12 AV 多用连接器 [AV MULTI] ] (l 126, 132, 147) (l 109, 135) ≥ 请使用 AV 多用电缆（仅提供的电缆）。 13 镜头盖 ≥ 在动态影像录制模式或静态图片拍摄模式下，镜头盖会打开。 (l 21) 14 内置闪光灯 (l 60) 15 3D 转换镜头安装部（凹部） (l 86) 16 镜头 (LEICA DICOMAR) ≥ 有关安装镜头遮光罩的详情，请参阅第 26 页。 17 AF 辅助灯 (l 80) 18 录制灯 (l 43)
