Vector 产品培训 CANstress 网络干扰仪北京恒润科技有限公司 www.hirain.com 1

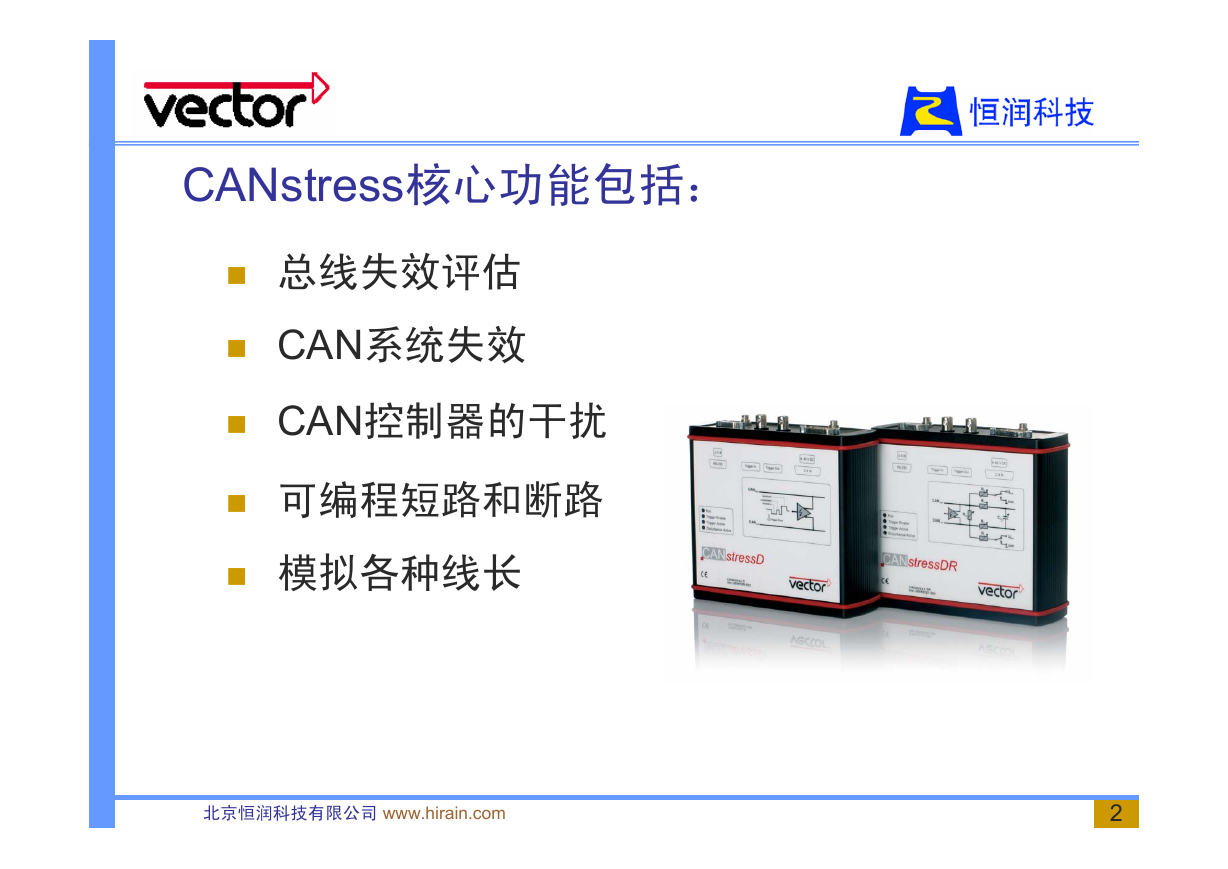

CANstress核心功能包括：总线失效评估 CAN系统失效 CAN控制器的干扰可编程短路和断路模拟各种线长北京恒润科技有限公司 www.hirain.com 2

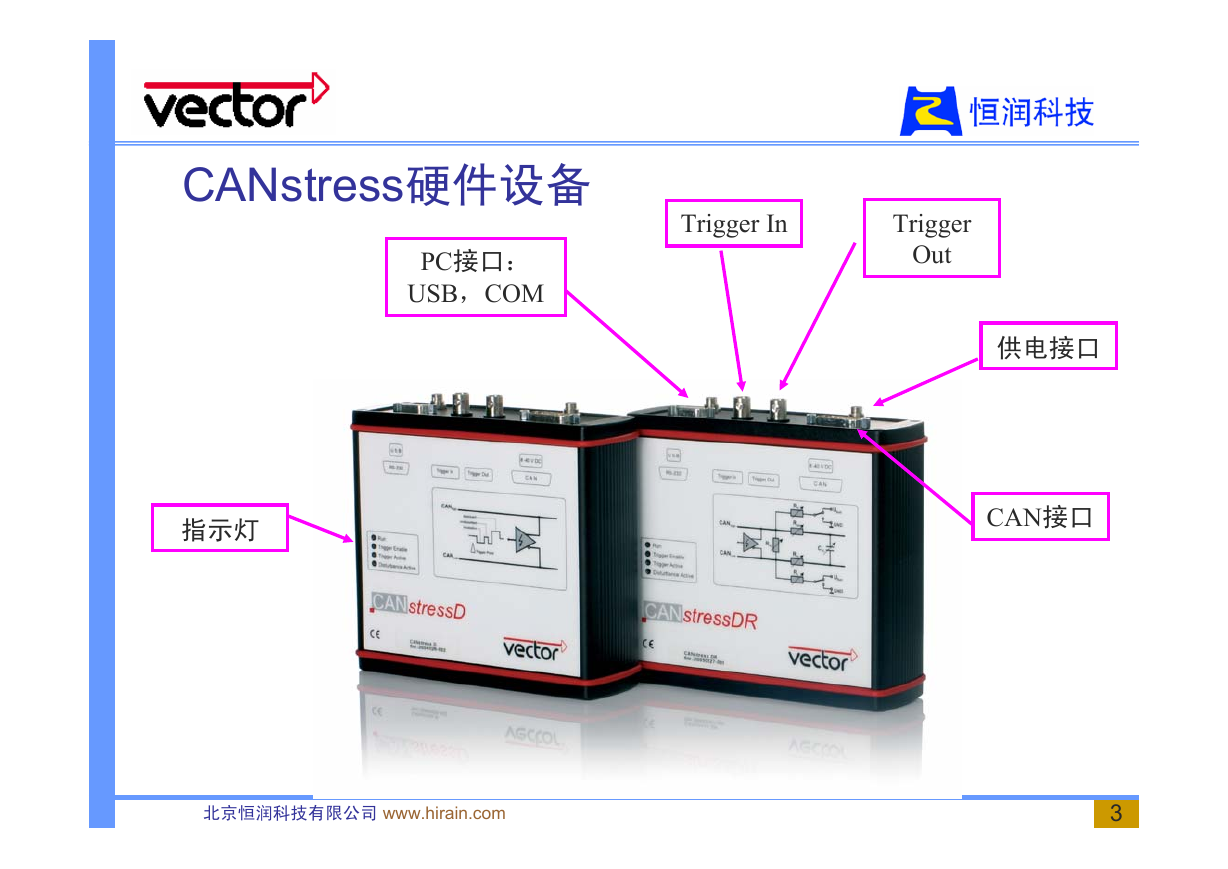

CANstress硬件设备 PC接口： USB，COM Trigger In Trigger Out 指示灯供电接口 CAN接口北京恒润科技有限公司 www.hirain.com 3

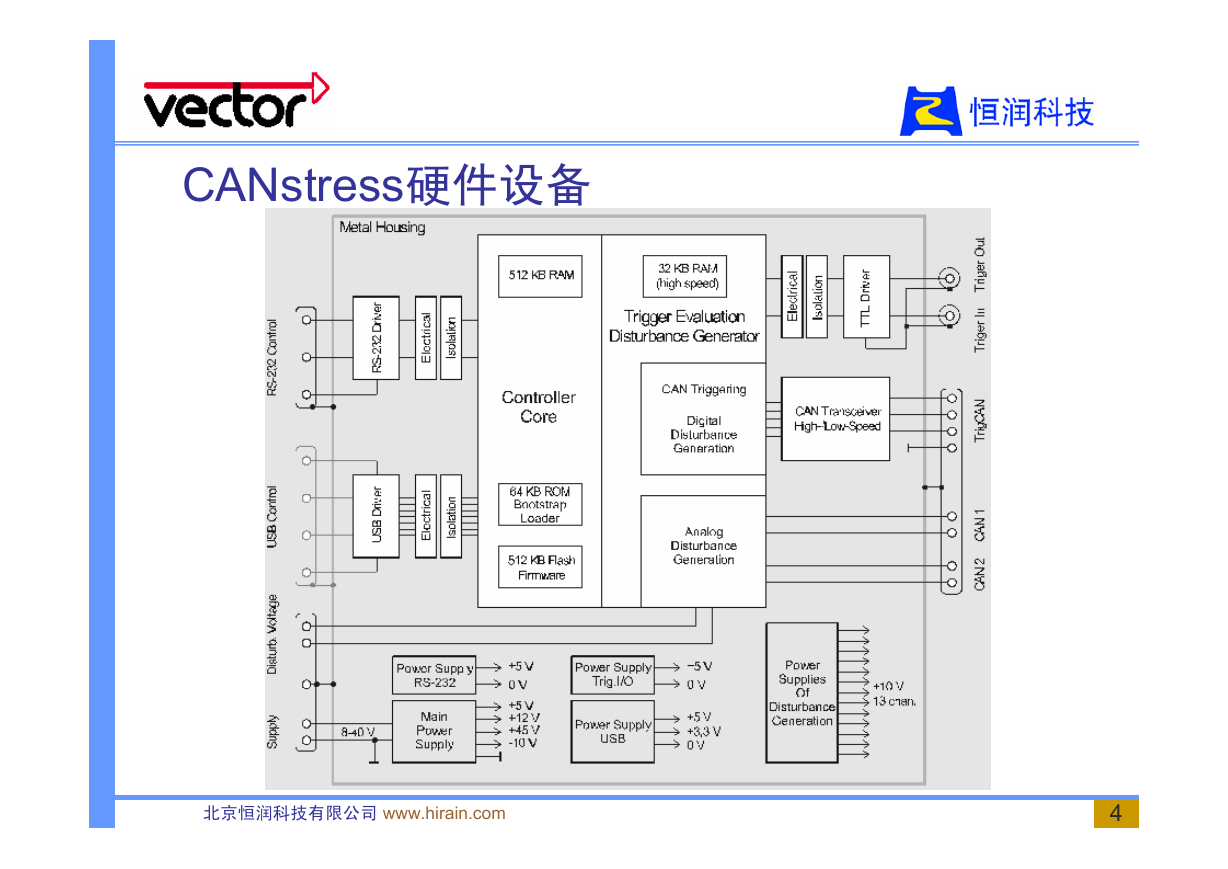

CANstress硬件设备北京恒润科技有限公司 www.hirain.com 4

CANstress软件界面北京恒润科技有限公司 www.hirain.com 5

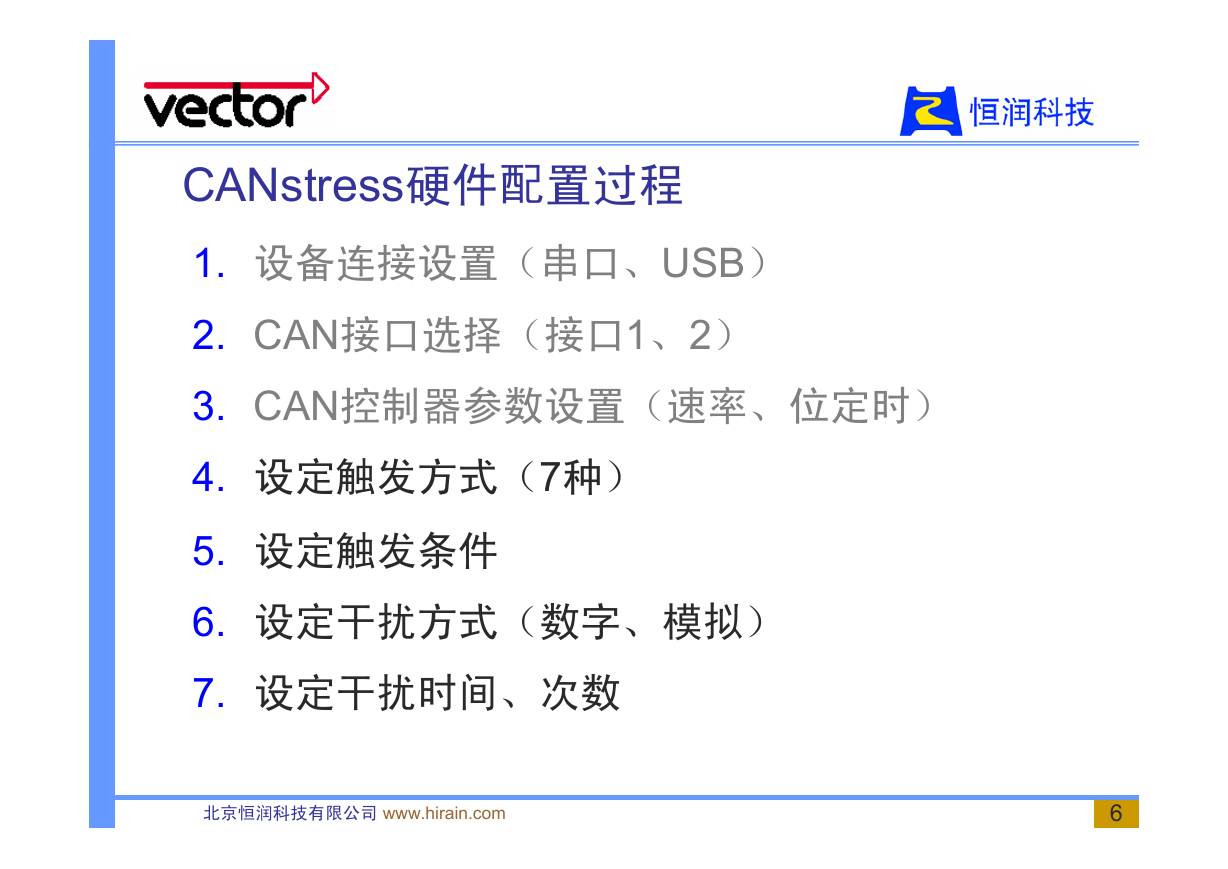

CANstress硬件配置过程 1. 设备连接设置（串口、USB） 2. CAN接口选择（接口1、2） 3. CAN控制器参数设置（速率、位定时） 4. 设定触发方式（7种） 5. 设定触发条件 6. 设定干扰方式（数字、模拟） 7. 设定干扰时间、次数北京恒润科技有限公司 www.hirain.com 6

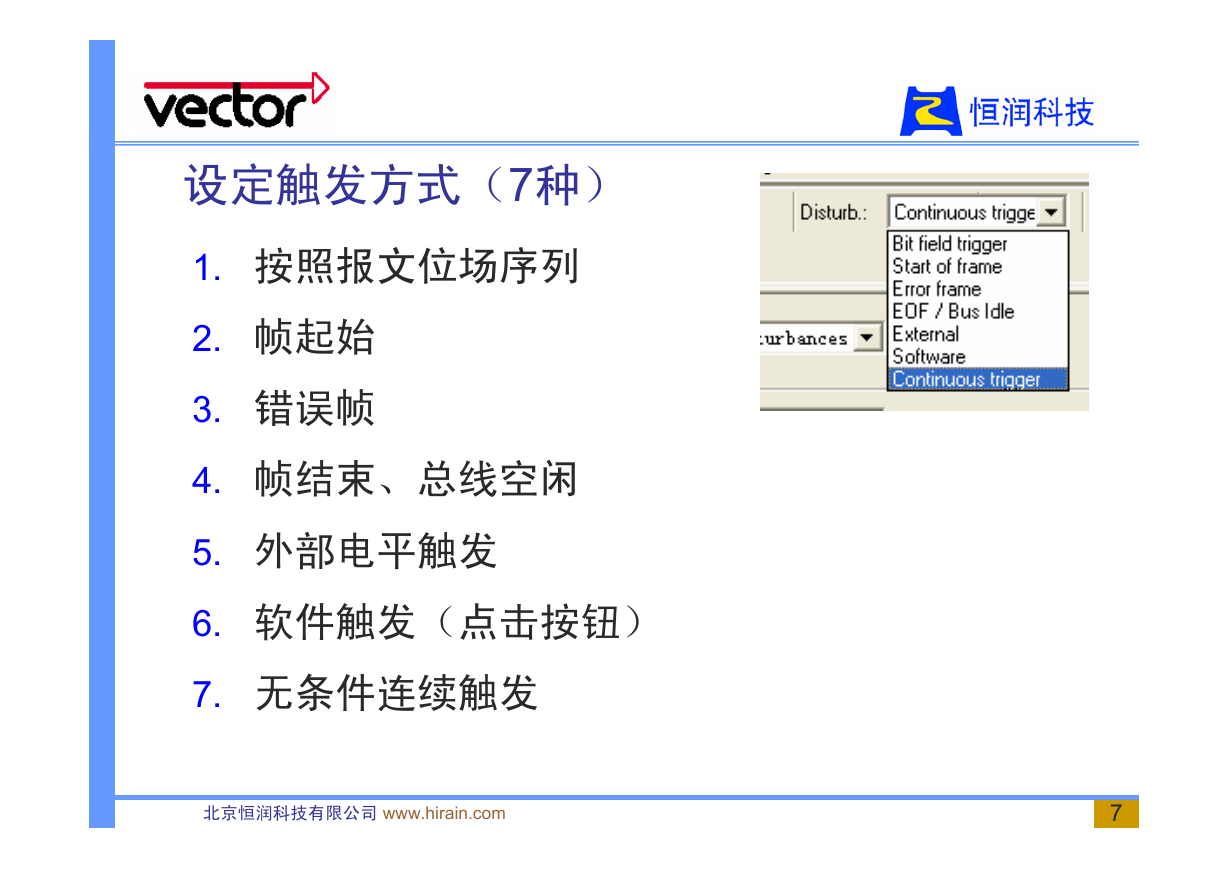

设定触发方式（7种） 1. 按照报文位场序列 2. 帧起始 3. 错误帧 4. 帧结束、总线空闲 5. 外部电平触发 6. 软件触发（点击按钮） 7. 无条件连续触发北京恒润科技有限公司 www.hirain.com 7

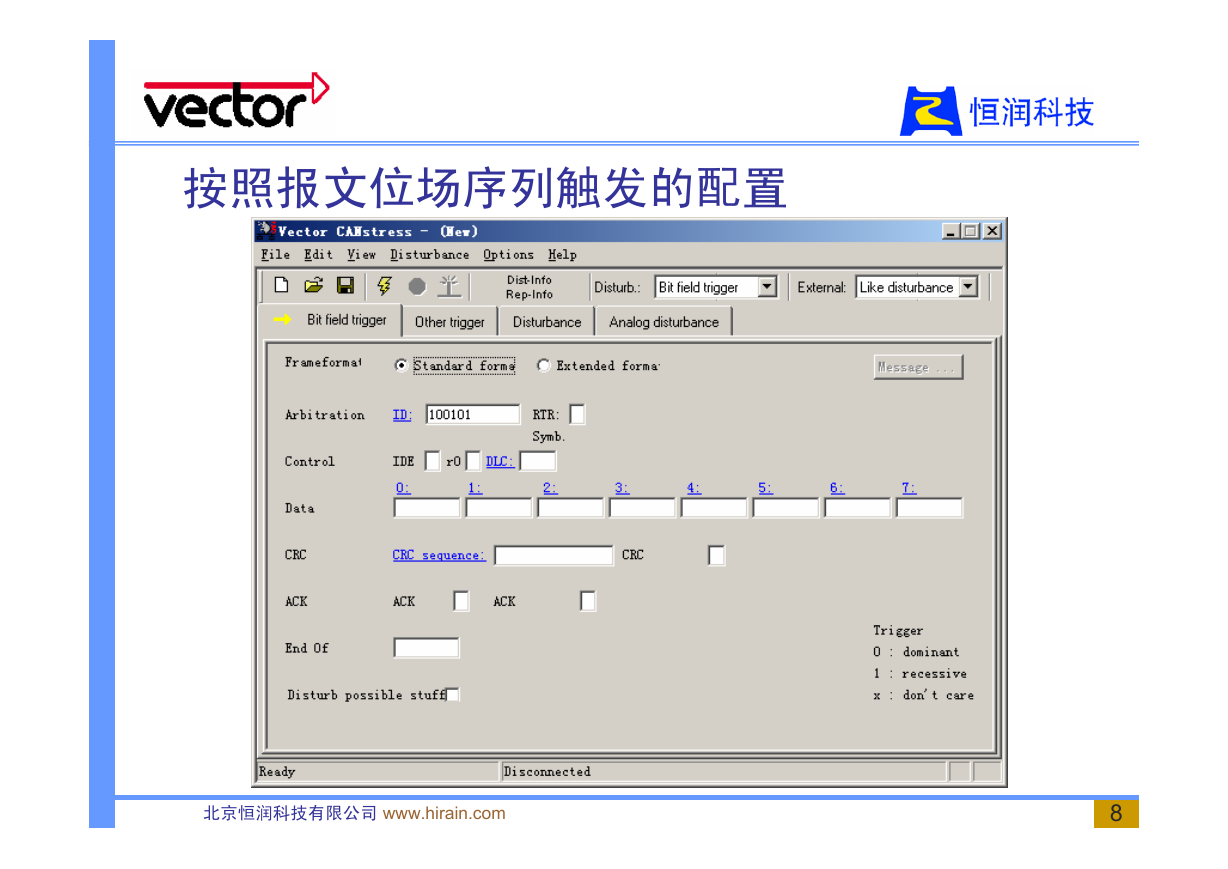

按照报文位场序列触发的配置北京恒润科技有限公司 www.hirain.com 8
