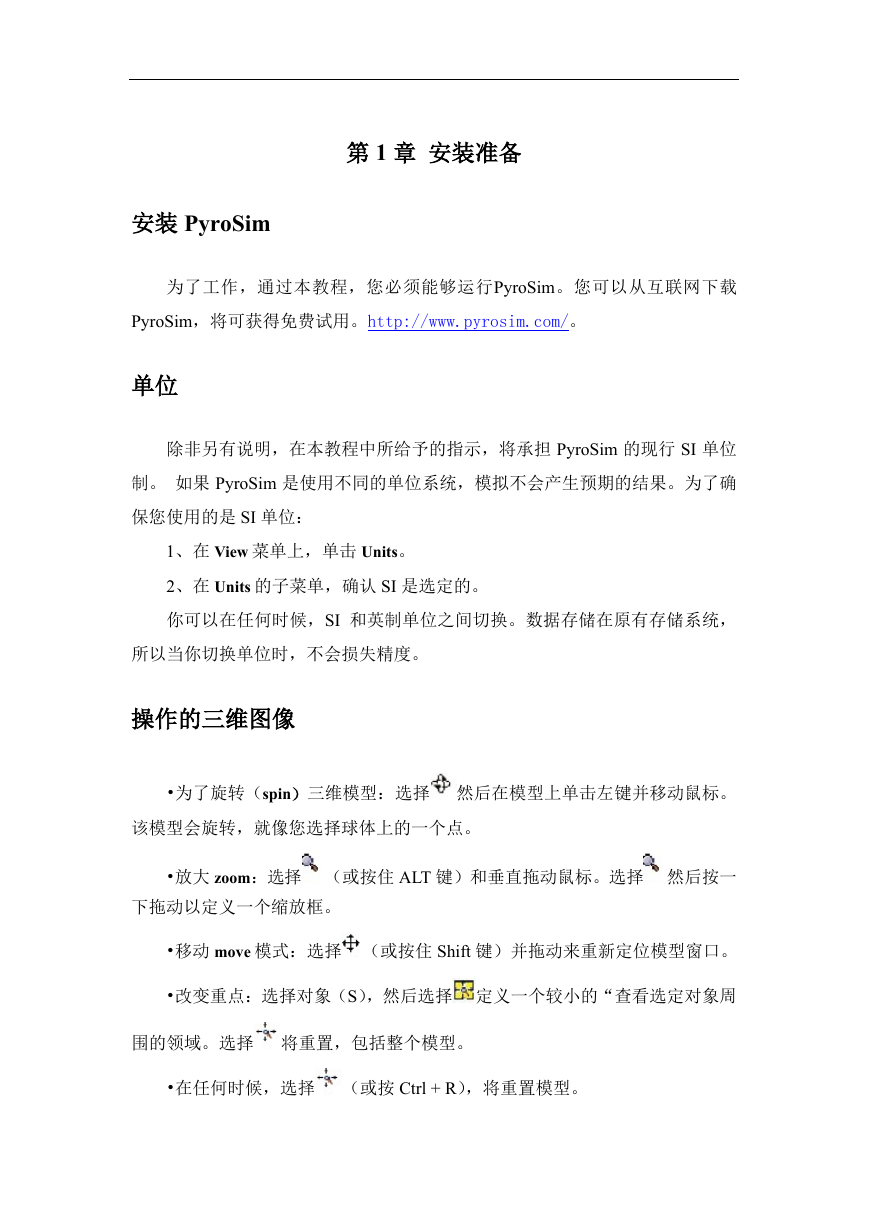

第 1 章安装准备安装 PyroSim 为了工作，通过本教程，您必须能够运行PyroSim。您可以从互联网下载 PyroSim，将可获得免费试用。http://www.pyrosim.com/。单位除非另有说明，在本教程中所给予的指示，将承担 PyroSim 的现行 SI 单位制。如果 PyroSim 是使用不同的单位系统，模拟不会产生预期的结果。为了确保您使用的是 SI 单位： 1、在 View 菜单上，单击 Units。 2、在 Units 的子菜单，确认 SI 是选定的。你可以在任何时候，SI 和英制单位之间切换。数据存储在原有存储系统，所以当你切换单位时，不会损失精度。操作的三维图像 •为了旋转（spin）三维模型：选择然后在模型上单击左键并移动鼠标。该模型会旋转，就像您选择球体上的一个点。 •放大 zoom：选择（或按住 ALT 键）和垂直拖动鼠标。选择然后按一下拖动以定义一个缩放框。 •移动 move 模式：选择（或按住 Shift 键）并拖动来重新定位模型窗口。 •改变重点：选择对象（S），然后选择定义一个较小的“查看选定对象周围的领域。选择将重置，包括整个模型。 •在任何时候，选择（或按 Ctrl + R），将重置模型。

您还可以使用 Smokeview 和以人为本的控制。请参阅用户手册为 PyroSim 说明。 FDS 的概念和术语材料用于定义材料热性能和热解行为。表面表面是用来定义在您的 FDS 模型的固体物体和通风口的属性。在混合物或层表面可以使用先前定义的材料。默认情况下，所有的固体物体和通风口都是有惰性的，一个固定的温度，初始温度。障碍物障碍物的根本在火灾动力学模拟的几何表示（FDS）[FDS- SMV 的官方网站]。障碍物两点定义在三维的矩形固体空间。表面特性，被分配到每个面对的阻挠。设备和控制逻辑可以定义创建或删除在模拟过程中的一个障碍。当创建一个模型，障碍物的几何形状并不需要相匹配的几何网格的解决方案中使用。然而，产品安全的解决方案将配合所有几何解决方案网状。在 FDS 分析，阻塞所有的面转移到对应最近的网状细胞。因此，一些障碍物有可能成为在分析厚;其他可能成为薄，对应于一个单细胞的脸，这有可能引入不必要的到模型的差距。这些含糊之处，可避免使所有的几何对应网格间距。通风口有一般使用上的通风口 FDS 集团来描述二维平面物体。从字面上理解,一个用于排气模型组件通风系统的建筑,如扩散或回报。在这些情况下,排气坐标定义为一个平面形成的边界风管。你也可以使用通风口作为一种手段,应用到某一特定边界条件下的矩形表面。例如一堆火,可由指定一个排气口或者网边界或固体表面上产生。通风口表面定义了火所需要特性的。计算网格在 FDS 集团直线域内进行的计算称为网格。每个网格划分为矩形。当进行

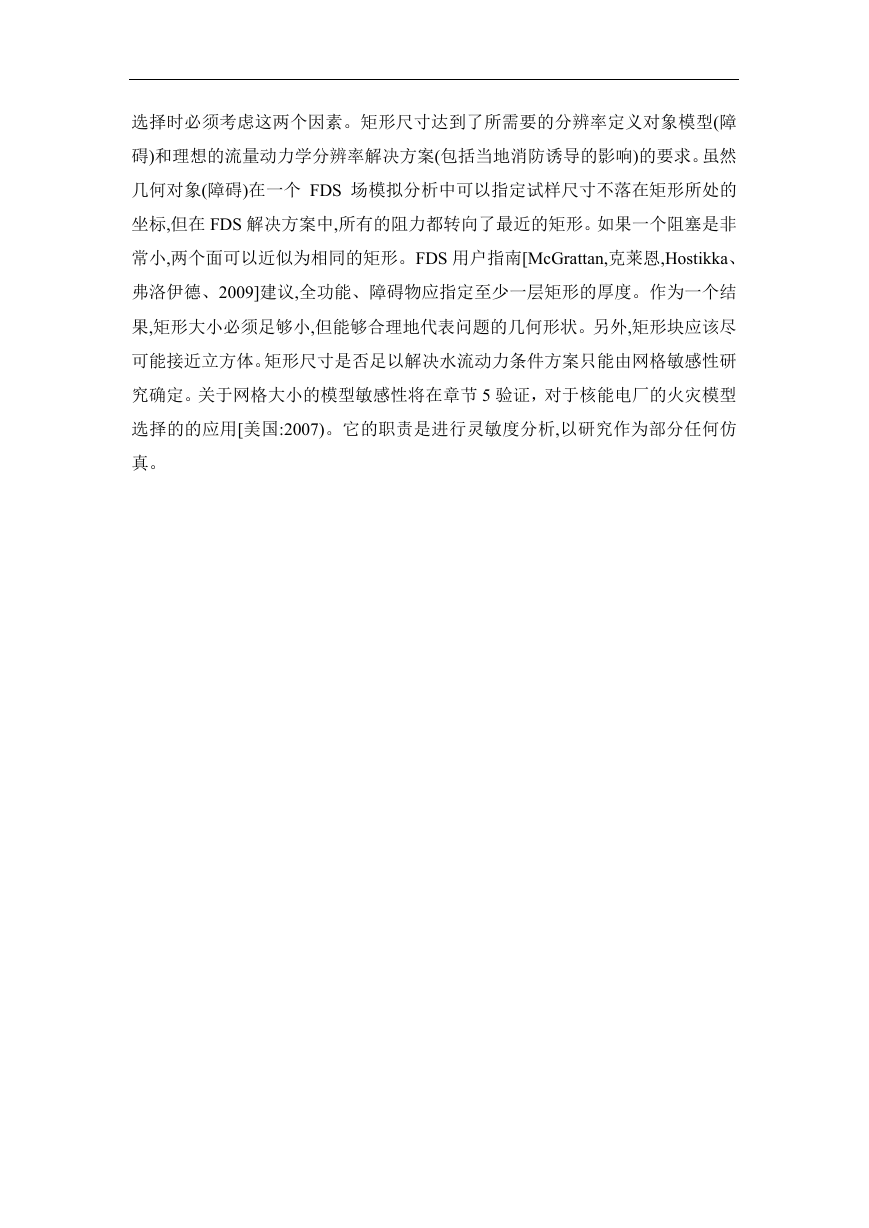

选择时必须考虑这两个因素。矩形尺寸达到了所需要的分辨率定义对象模型(障碍)和理想的流量动力学分辨率解决方案(包括当地消防诱导的影响)的要求。虽然几何对象(障碍)在一个 FDS 场模拟分析中可以指定试样尺寸不落在矩形所处的坐标,但在 FDS 解决方案中,所有的阻力都转向了最近的矩形。如果一个阻塞是非常小,两个面可以近似为相同的矩形。FDS 用户指南[McGrattan,克莱恩,Hostikka、弗洛伊德、2009]建议,全功能、障碍物应指定至少一层矩形的厚度。作为一个结果,矩形大小必须足够小,但能够合理地代表问题的几何形状。另外,矩形块应该尽可能接近立方体。矩形尺寸是否足以解决水流动力条件方案只能由网格敏感性研究确定。关于网格大小的模型敏感性将在章节 5 验证，对于核能电厂的火灾模型选择的的应用[美国:2007)。它的职责是进行灵敏度分析,以研究作为部分任何仿真。

第二章 Example Problems Provided with FDS 5 如果你想要觉得有趣并能很快的进行一些实例分析，你可以导入包含了 NIST 的 FDS5 输入文件。在 PyroSim2009\SAMPLES\FDS5 文件夹的 PyroSim 分布中提供了这些例子。本章我们列举几个例子，当然你可以导入更多。研究这些例子大大有利于了解不同类型的分析输入。为了打开这些例子，你需要： 1、获得所需的 FDS5 输入文件。 2。打开 PyroSim。 3。在 File 中单击 Import 并选择 FDS 文件。 4。在 Open File 对话框中，单击 FDS 输入文件。 PyroSim 将导入该文件。如果不能导入 FDS 文件中的任何记录， PyroSim 会发出警告。 5。在 File 栏，单击 Save，把它保存在一个新的目录中。 6。在 FDS 菜单中，单击 Run FDS 将会启动分析。分析结束后，SmokeView 会开始查看结果。重要事项：如果 PyroSim 不完全支持 FDS 输入文件，它会发出一个警告，其中包括关于如何处理陌生的记录信息。在某些情况下，PyroSim 能把记录添加到 Additional Records 部分中并使模拟不受影响。但如果记录是“下降”（即从模拟略），模拟结果将不再代表例子的原意。乙醇潘火 ethanol_pan.fds 的例子说明了一个乙醇潘火。该模型在图 2.1 中有所显示。图 2.2 所示的是一个典型的结果。 FDS 输入文件可以在以下网址下载: http://fds-smv.googlecode.com/svn/trunk/FDS/trunk/Validation/VU_Ethanol_Pan_Fir

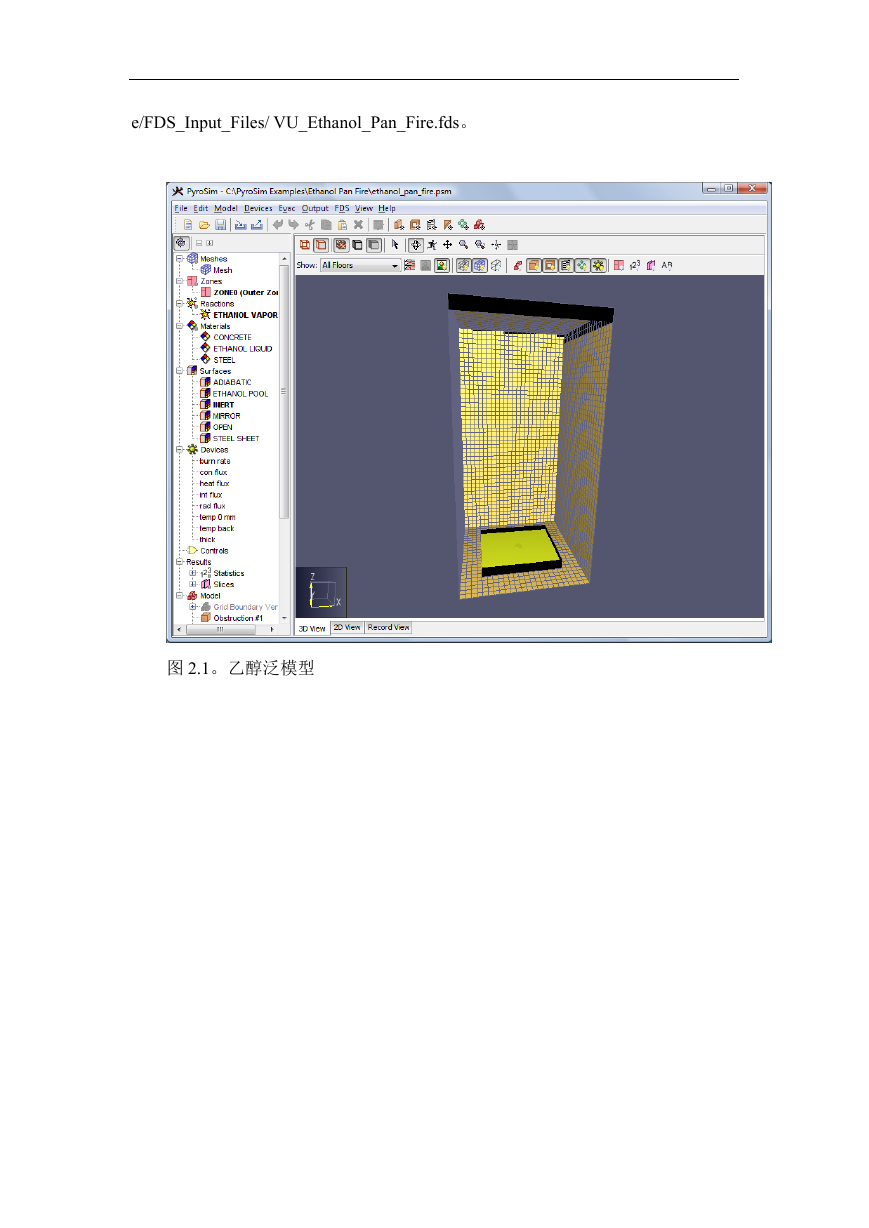

e/FDS_Input_Files/ VU_Ethanol_Pan_Fire.fds。图 2.1。乙醇泛模型

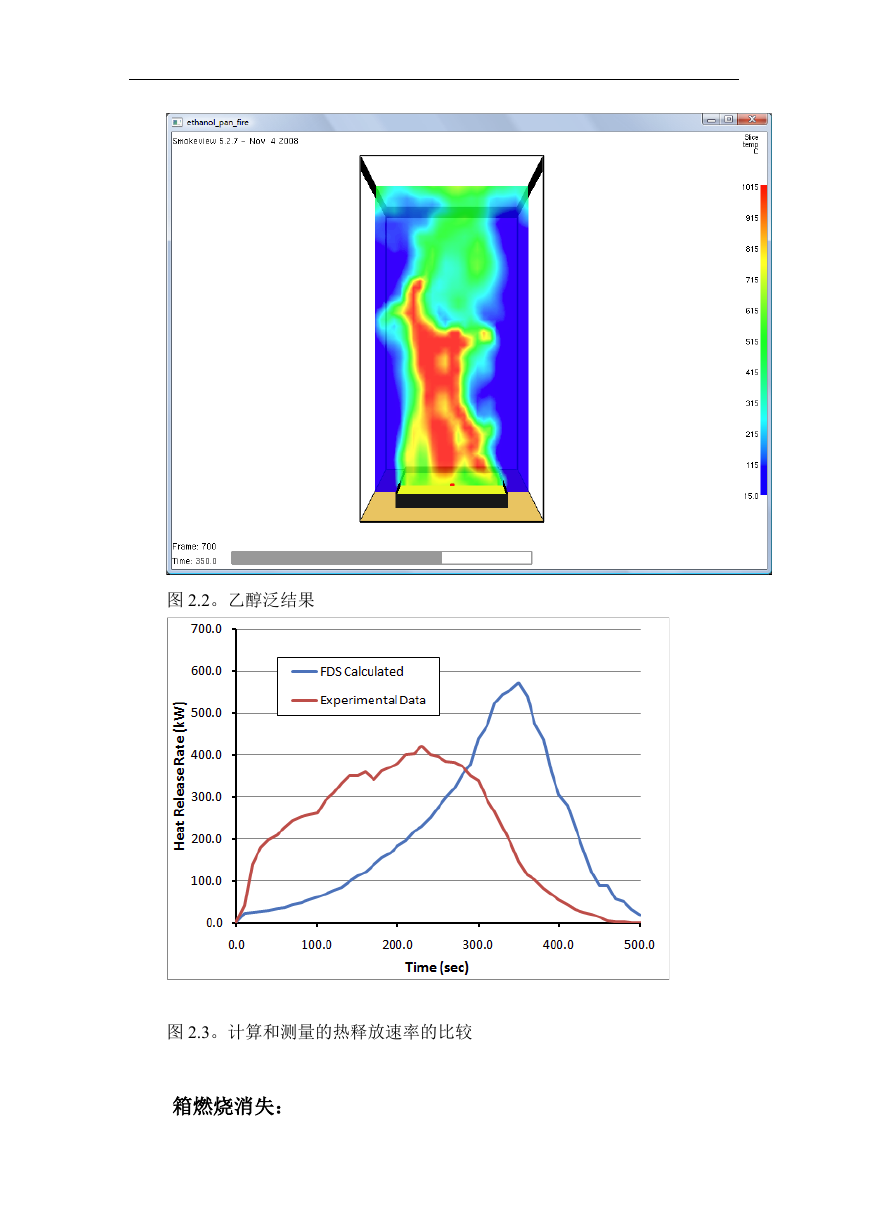

图 2.2。乙醇泛结果图 2.3。计算和测量的热释放速率的比较箱燃烧消失：

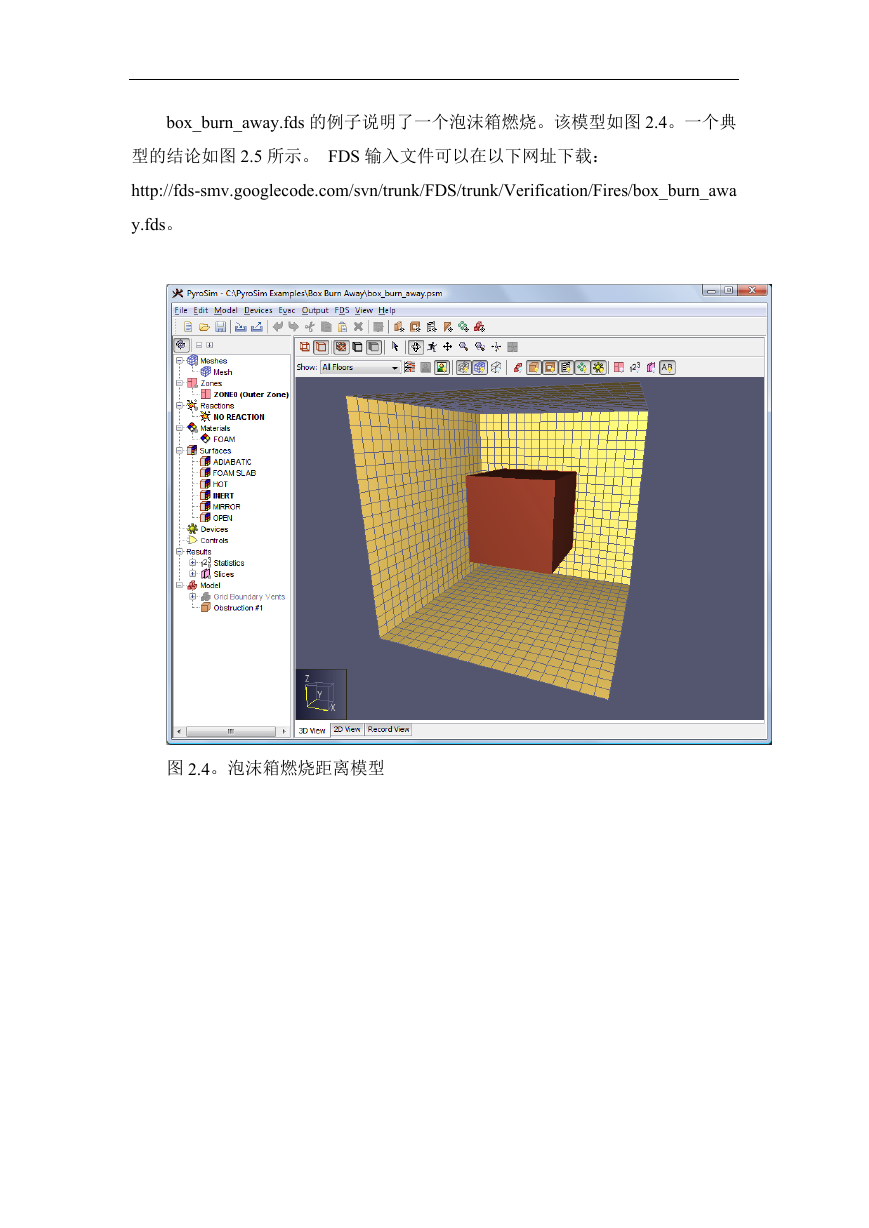

box_burn_away.fds 的例子说明了一个泡沫箱燃烧。该模型如图 2.4。一个典型的结论如图 2.5 所示。 FDS 输入文件可以在以下网址下载： http://fds-smv.googlecode.com/svn/trunk/FDS/trunk/Verification/Fires/box_burn_awa y.fds。图 2.4。泡沫箱燃烧距离模型

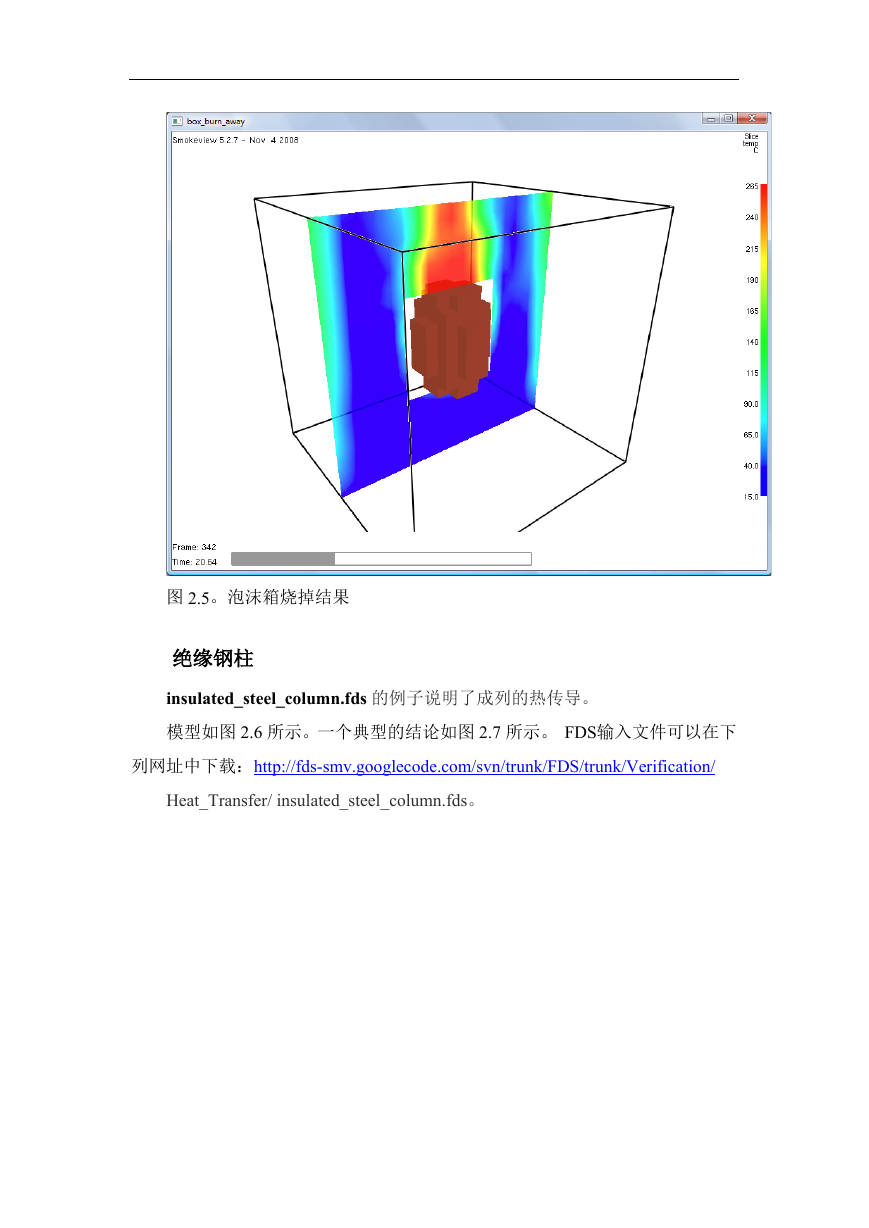

图 2.5。泡沫箱烧掉结果绝缘钢柱 insulated_steel_column.fds 的例子说明了成列的热传导。模型如图 2.6 所示。一个典型的结论如图 2.7 所示。 FDS输入文件可以在下列网址中下载：http://fds-smv.googlecode.com/svn/trunk/FDS/trunk/Verification/ Heat_Transfer/ insulated_steel_column.fds。
