前言

NE-555集成电路实验

实验1-水位控制器

实验2-光控电子鸟

实验3-双音频门铃

实验4-救护车音响电路

实验5-警车音响电路

555单稳态电路工作原理

实验6-声控延时灯

实验7-声控楼梯灯

实验8-红外遥控延时灯

实验9-红外遥控开关灯

实验10-光控频闪式警示灯

实验11-三极管好坏鉴别仪（一）

实验12-三极管好坏鉴别仪（二）

实验13-DC-DC生压输出电路

实验14-电子定时催眠器

实验15-灵巧训练器

实验16-摸鼻子游戏电路

实验17-电子仿真蜡

实验18-模拟自然风电路

实验19-开水报警器

实验20-触摸式百灵鸟

实验21-开关电路

实验22-睡眠报警器

实验23-光控双闪信号灯

实验24-电容测量仪

实验25-脉冲鉴别电路

实验26-声控延时电路

实验27-红外遥控延时电路

实验28-光控电子鸟（一）

实验29-光控电子鸟（二）

实验30-模拟救护车警笛声

实验31-电码练习器

实验32-双音频振荡器

实验32-频率检测仪

实验34-温度控制器

实验35-红外线自动开关

实验36-红外射击游戏及

实验37-抗干扰声动开关

实验38-载波遥控发射电路

实验39-载波遥控接收电路

实验40-无线遥控电路

555实验电路与案件表

CD-4069实验电路元件表

NE567实验电路元件表

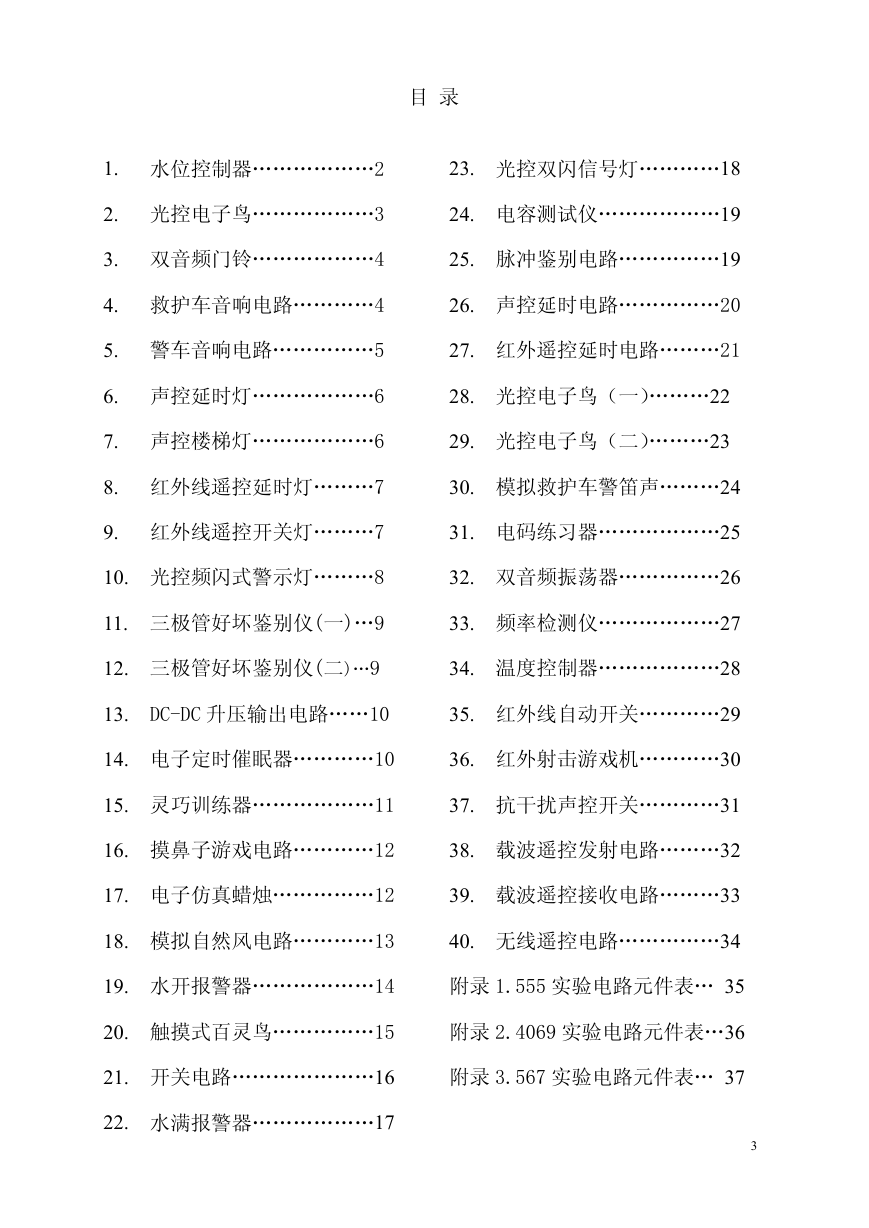

目录 1. 水位控制器………………2 23. 光控双闪信号灯…………18 2. 光控电子鸟………………3 24. 电容测试仪………………19 3. 双音频门铃………………4 25. 脉冲鉴别电路……………19 4. 救护车音响电路…………4 26. 声控延时电路……………20 5. 警车音响电路……………5 27. 红外遥控延时电路………21 6. 声控延时灯………………6 28. 光控电子鸟（一）………22 7. 声控楼梯灯………………6 29. 光控电子鸟（二）………23 8. 红外线遥控延时灯………7 30. 模拟救护车警笛声………24 9. 红外线遥控开关灯………7 31. 电码练习器………………25 10. 光控频闪式警示灯………8 32. 双音频振荡器……………26 11. 三极管好坏鉴别仪(一)…9 33. 频率检测仪………………27 12. 三极管好坏鉴别仪(二)…9 34. 温度控制器………………28 13. DC-DC 升压输出电路……10 35. 红外线自动开关…………29 14. 电子定时催眠器…………10 36. 红外射击游戏机…………30 15. 灵巧训练器………………11 37. 抗干扰声控开关…………31 16. 摸鼻子游戏电路…………12 38. 载波遥控发射电路………32 17. 电子仿真蜡烛……………12 39. 载波遥控接收电路………33 18. 模拟自然风电路…………13 40. 无线遥控电路……………34 19. 水开报警器………………14 附录 1.555 实验电路元件表… 35 20. 触摸式百灵鸟……………15 附录 2.4069 实验电路元件表…36 21. 开关电路…………………16 附录 3.567 实验电路元件表… 37 22. 水满报警器………………17 3

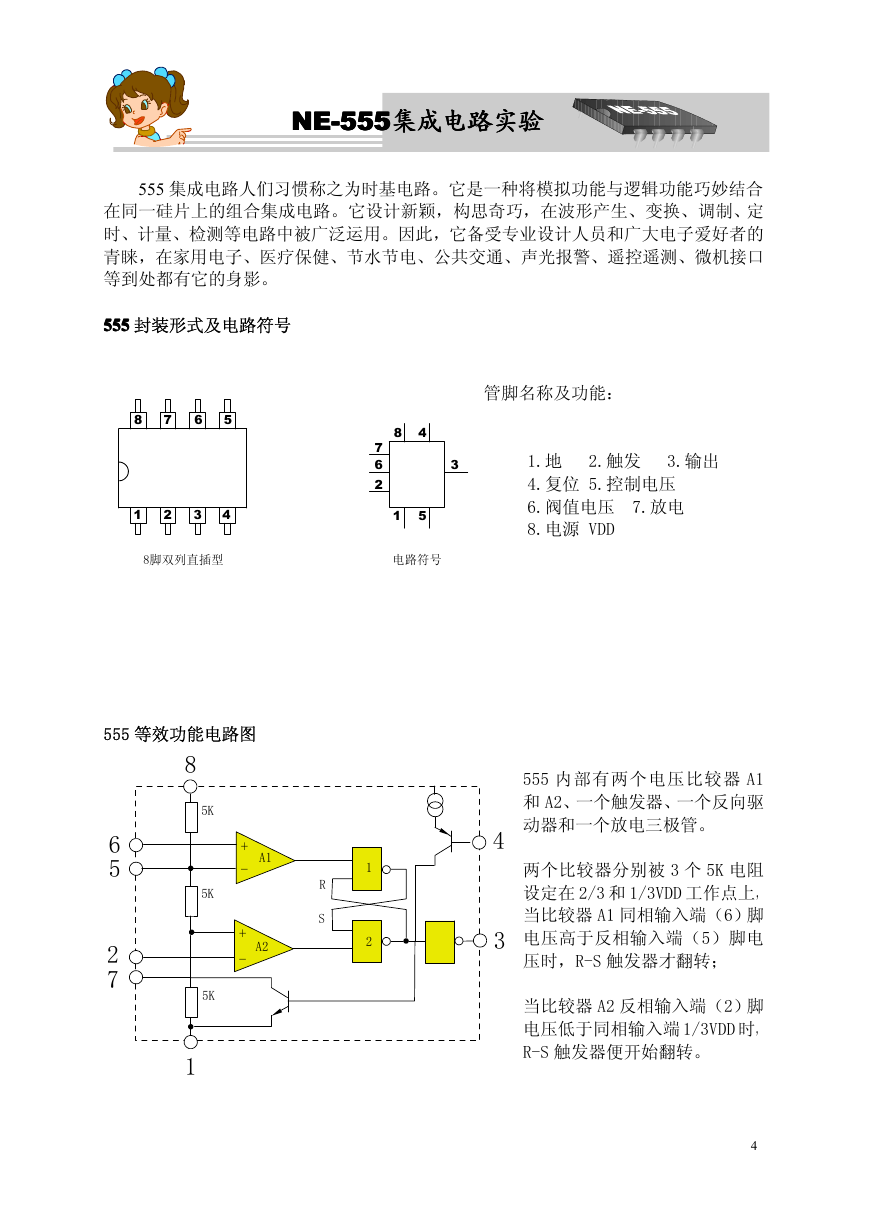

NE-555 NE-555 NE-555集成电路实验 NE-555 集成电路实验集成电路实验集成电路实验 555 集成电路人们习惯称之为时基电路。它是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。它设计新颖，构思奇巧，在波形产生、变换、调制、定时、计量、检测等电路中被广泛运用。因此，它备受专业设计人员和广大电子爱好者的青睐，在家用电子、医疗保健、节水节电、公共交通、声光报警、遥控遥测、微机接口等到处都有它的身影。 555555555555 封装形式及电路符号 8 7 6 5 1 2 3 4 8脚双列直插型管脚名称及功能： 1.地 2.触发 3.输出 4.复位 5.控制电压 6.阀值电压 7.放电 8.电源 VDD 8 4 3 7 6 2 1 5 电路符号 555 等效功能电路图 6 5 2 7 5K 5K 5K 8 1 + - + - A1 A2 R S 1 2 4 3 555 内部有两个电压比较器 A1 和 A2、一个触发器、一个反向驱动器和一个放电三极管。两个比较器分别被 3 个 5K 电阻设定在 2/3 和 1/3VDD 工作点上，当比较器 A1 同相输入端（6）脚电压高于反相输入端（5）脚电压时，R-S 触发器才翻转；当比较器 A2 反相输入端（2）脚电压低于同相输入端 1/3VDD 时， R-S 触发器便开始翻转。 4

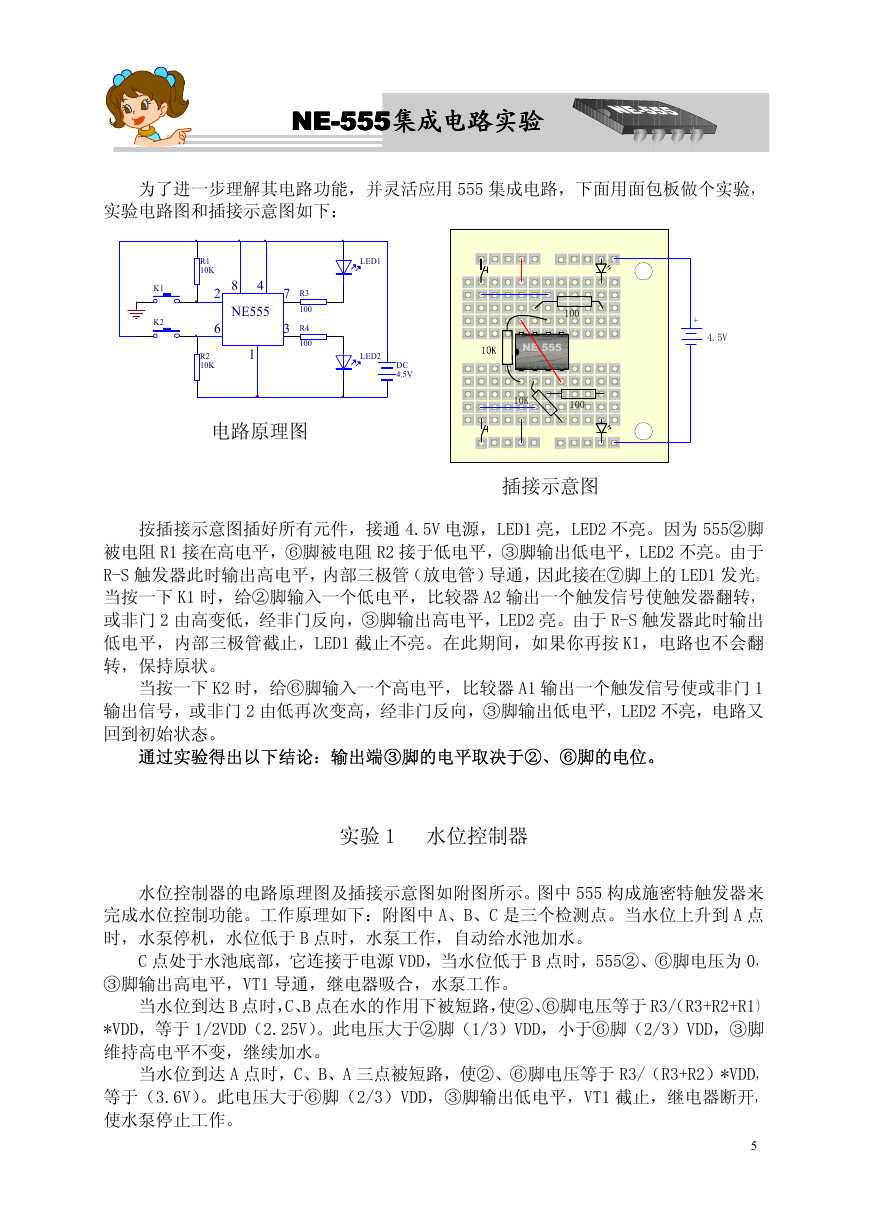

NE-555 NE-555 NE-555集成电路实验 NE-555 集成电路实验集成电路实验集成电路实验为了进一步理解其电路功能，并灵活应用 555 集成电路，下面用面包板做个实验，实验电路图和插接示意图如下： K1 K2 R1 10K 2 6 R2 10K 4 8 NE555 1 7 3 R3 100 R4 100 LED1 LED2 DC 4.5V 电路原理图 + 4.5V 100 NE 555 10K 100 插接示意图按插接示意图插好所有元件，接通 4.5V 电源，LED1 亮，LED2 不亮。因为 555②脚被电阻 R1 接在高电平，⑥脚被电阻 R2 接于低电平，③脚输出低电平，LED2 不亮。由于 R-S 触发器此时输出高电平，内部三极管（放电管）导通，因此接在⑦脚上的 LED1 发光。当按一下 K1 时，给②脚输入一个低电平，比较器 A2 输出一个触发信号使触发器翻转，或非门 2 由高变低，经非门反向，③脚输出高电平，LED2 亮。由于 R-S 触发器此时输出低电平，内部三极管截止，LED1 截止不亮。在此期间，如果你再按 K1，电路也不会翻转，保持原状。当按一下 K2 时，给⑥脚输入一个高电平，比较器 A1 输出一个触发信号使或非门 1 输出信号，或非门 2 由低再次变高，经非门反向，③脚输出低电平，LED2 不亮，电路又回到初始状态。通过实验得出以下结论：输出端③脚的电平取决于②、⑥脚的电位。实验 1 水位控制器水位控制器的电路原理图及插接示意图如附图所示。图中 555 构成施密特触发器来完成水位控制功能。工作原理如下：附图中 A、B、C 是三个检测点。当水位上升到 A 点时，水泵停机，水位低于 B 点时，水泵工作，自动给水池加水。 C 点处于水池底部，它连接于电源 VDD，当水位低于 B 点时，555②、⑥脚电压为 0， ③脚输出高电平，VT1 导通，继电器吸合，水泵工作。当水位到达 B 点时，C、B 点在水的作用下被短路，使②、⑥脚电压等于 R3/（R3+R2+R1） *VDD，等于 1/2VDD（2.25V）。此电压大于②脚（1/3）VDD，小于⑥脚（2/3）VDD，③脚维持高电平不变，继续加水。当水位到达 A 点时，C、B、A 三点被短路，使②、⑥脚电压等于 R3/（R3+R2）*VDD，等于（3.6V）。此电压大于⑥脚（2/3）VDD，③脚输出低电平，VT1 截止，继电器断开，使水泵停止工作。 5

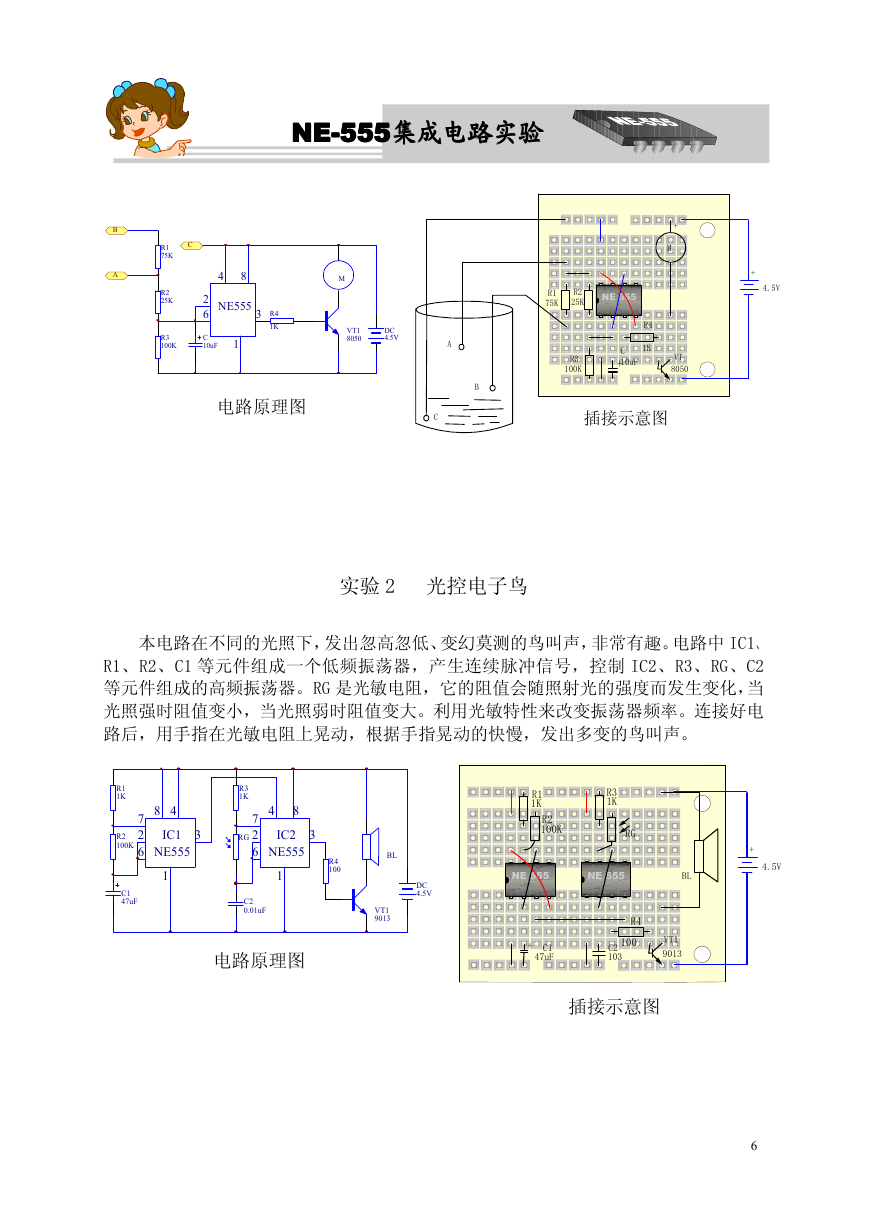

NE-555 NE-555 NE-555集成电路实验 NE-555 集成电路实验集成电路实验集成电路实验 B A C R1 75K R2 25K 4 8 NE555 2 6 3 R4 1K R3 100K C 10uF 1 M VT1 8050 DC 4.5V 电路原理图 A C B + M R1 75K R2 25K NE 555 R4 1K C + 10uF VT 8050 R3 100K 插接示意图 + 4.5V 实验 2 光控电子鸟本电路在不同的光照下，发出忽高忽低、变幻莫测的鸟叫声，非常有趣。电路中 IC1、 R1、R2、C1 等元件组成一个低频振荡器，产生连续脉冲信号，控制 IC2、R3、RG、C2 等元件组成的高频振荡器。RG 是光敏电阻，它的阻值会随照射光的强度而发生变化，当光照强时阻值变小，当光照弱时阻值变大。利用光敏特性来改变振荡器频率。连接好电路后，用手指在光敏电阻上晃动，根据手指晃动的快慢，发出多变的鸟叫声。 R1 1K R2 100K C1 47uF 7 8 2 6 4 IC1 NE555 1 3 3 4 8 IC2 NE555 1 R4 100 R3 1K RG 7 2 6 C2 0.01uF BL VT1 9013 DC 4.5V 电路原理图 R1 1K R2 100K R3 1K RG NE 555 NE 555 BL + 4.5V + C1 47uF R4 100 C2 103 VT1 9013 插接示意图 6

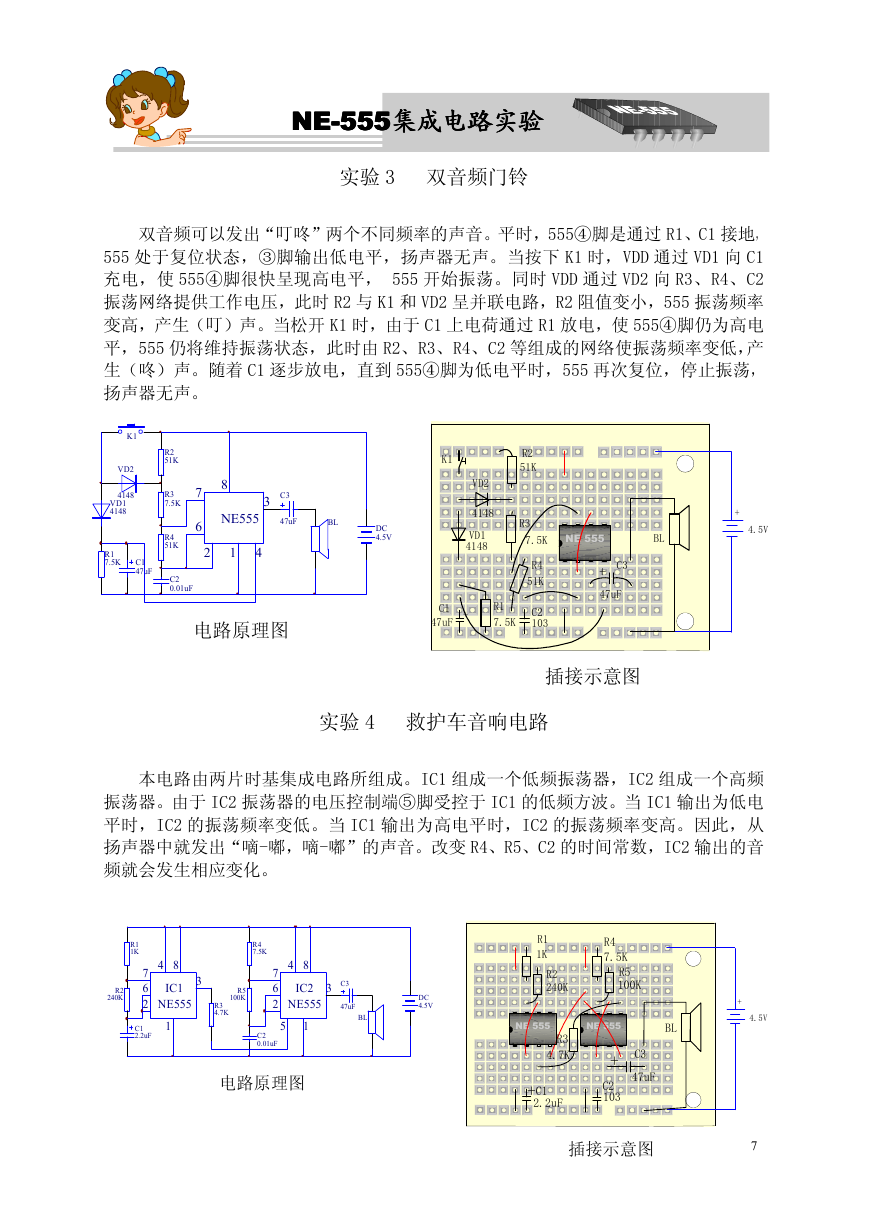

NE-555 NE-555 NE-555集成电路实验 NE-555 集成电路实验集成电路实验集成电路实验实验 3 双音频门铃双音频可以发出“叮咚”两个不同频率的声音。平时，555④脚是通过 R1、C1 接地， 555 处于复位状态，③脚输出低电平，扬声器无声。当按下 K1 时，VDD 通过 VD1 向 C1 充电，使 555④脚很快呈现高电平， 555 开始振荡。同时 VDD 通过 VD2 向 R3、R4、C2 振荡网络提供工作电压，此时 R2 与 K1 和 VD2 呈并联电路，R2 阻值变小，555 振荡频率变高，产生（叮）声。当松开 K1 时，由于 C1 上电荷通过 R1 放电，使 555④脚仍为高电平，555 仍将维持振荡状态，此时由 R2、R3、R4、C2 等组成的网络使振荡频率变低，产生（咚）声。随着 C1 逐步放电，直到 555④脚为低电平时，555 再次复位，停止振荡，扬声器无声。 K1 VD2 4148 VD1 4148 R1 7.5K C1 47uF R2 51K R3 7.5K R4 51K C2 0.01uF 8 NE555 7 6 2 1 4 C3 3 47uF BL DC 4.5V K1 VD2 4148 VD1 4148 R2 51K R3 7.5K NE 555 BL R4 51K C3 + 47uF + 4.5V 电路原理图 C1 47uF + R1 7.5K C2 103 插接示意图实验 4 救护车音响电路本电路由两片时基集成电路所组成。IC1 组成一个低频振荡器，IC2 组成一个高频振荡器。由于 IC2 振荡器的电压控制端⑤脚受控于 IC1 的低频方波。当 IC1 输出为低电平时，IC2 的振荡频率变低。当 IC1 输出为高电平时，IC2 的振荡频率变高。因此，从扬声器中就发出“嘀-嘟，嘀-嘟”的声音。改变 R4、R5、C2 的时间常数，IC2 输出的音频就会发生相应变化。 R1 1K 7 6 2 C1 2.2uF 3 4 8 IC1 NE555 1 R2 240K R4 7.5K 4 8 IC2 NE555 7 6 2 5 1 C2 0.01uF R5 100K R3 4.7K C3 3 47uF BL DC 4.5V 电路原理图 R1 1K R2 240K R4 7.5K R5 100K NE 555 NE 555 R3 4.7K + C1 2.2uF C3 47uF + C2 103 + 4.5V BL 插接示意图 7

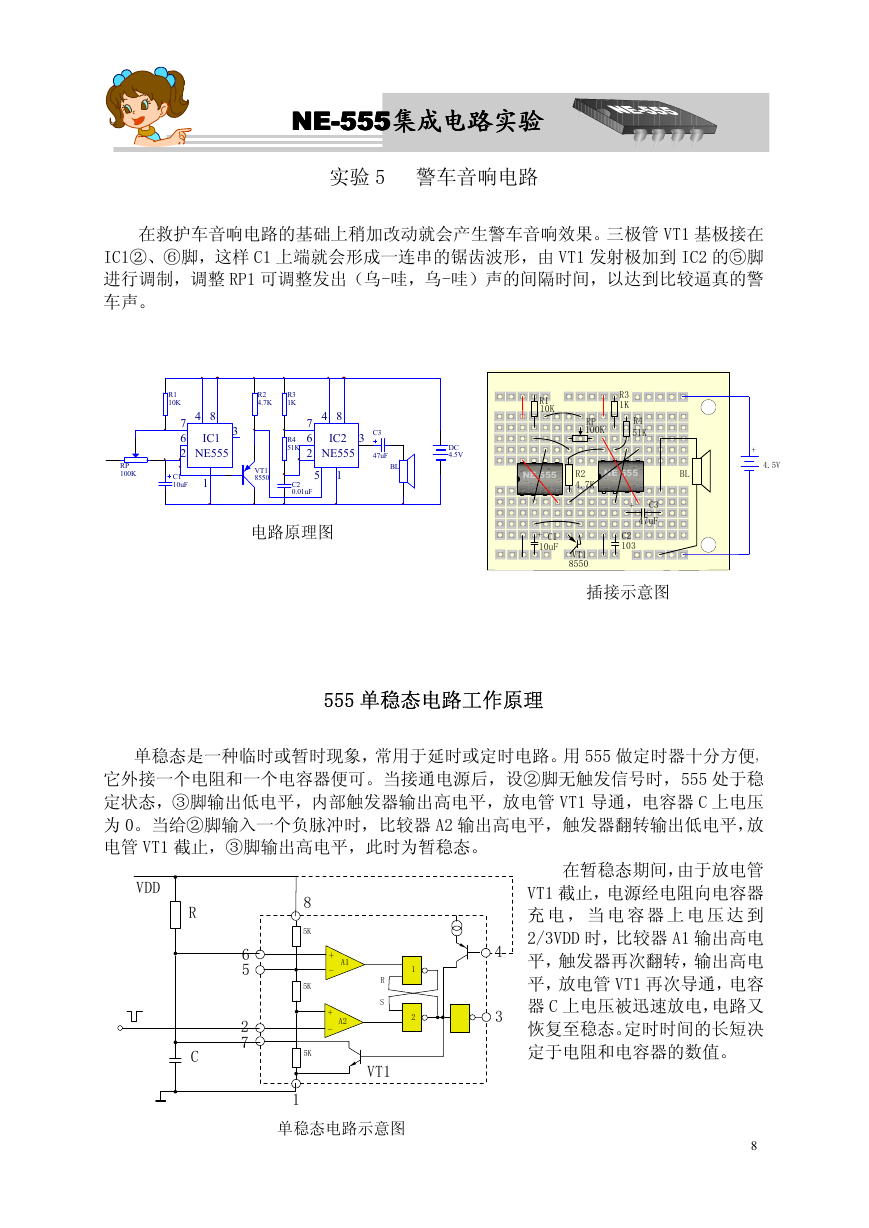

NE-555 NE-555 NE-555集成电路实验 NE-555 集成电路实验集成电路实验集成电路实验实验 5 警车音响电路在救护车音响电路的基础上稍加改动就会产生警车音响效果。三极管 VT1 基极接在 IC1②、⑥脚，这样 C1 上端就会形成一连串的锯齿波形，由 VT1 发射极加到 IC2 的⑤脚进行调制，调整 RP1 可调整发出（乌-哇，乌-哇）声的间隔时间，以达到比较逼真的警车声。 R1 10K 7 6 2 4 8 IC1 NE555 3 C1 10uF 1 R2 4.7K R3 1K 4 8 IC2 NE555 7 6 2 R4 51K 5 1 C2 0.01uF C3 3 47uF BL VT1 8550 RP 100K DC 4.5V 电路原理图 R1 10K R3 1K RP 100K R4 51K NE 555 R2 4.7K NE 555 BL + C3 47uF C2 103 + C1 10uF VT1 8550 插接示意图 + 4.5V 555 单稳态电路工作原理单稳态是一种临时或暂时现象，常用于延时或定时电路。用 555 做定时器十分方便，它外接一个电阻和一个电容器便可。当接通电源后，设②脚无触发信号时，555 处于稳定状态，③脚输出低电平，内部触发器输出高电平，放电管 VT1 导通，电容器 C 上电压为 0。当给②脚输入一个负脉冲时，比较器 A2 输出高电平，触发器翻转输出低电平，放电管 VT1 截止，③脚输出高电平，此时为暂稳态。 VDD R C 6 5 2 7 8 5K 5K 5K 1 + - + - A1 A2 R S 1 2 VT1 单稳态电路示意图在暂稳态期间，由于放电管 VT1 截止，电源经电阻向电容器充电，当电容器上电压达到 2/3VDD 时，比较器 A1 输出高电平，触发器再次翻转，输出高电平，放电管 VT1 再次导通，电容器 C 上电压被迅速放电，电路又恢复至稳态。定时时间的长短决定于电阻和电容器的数值。 4 3 8

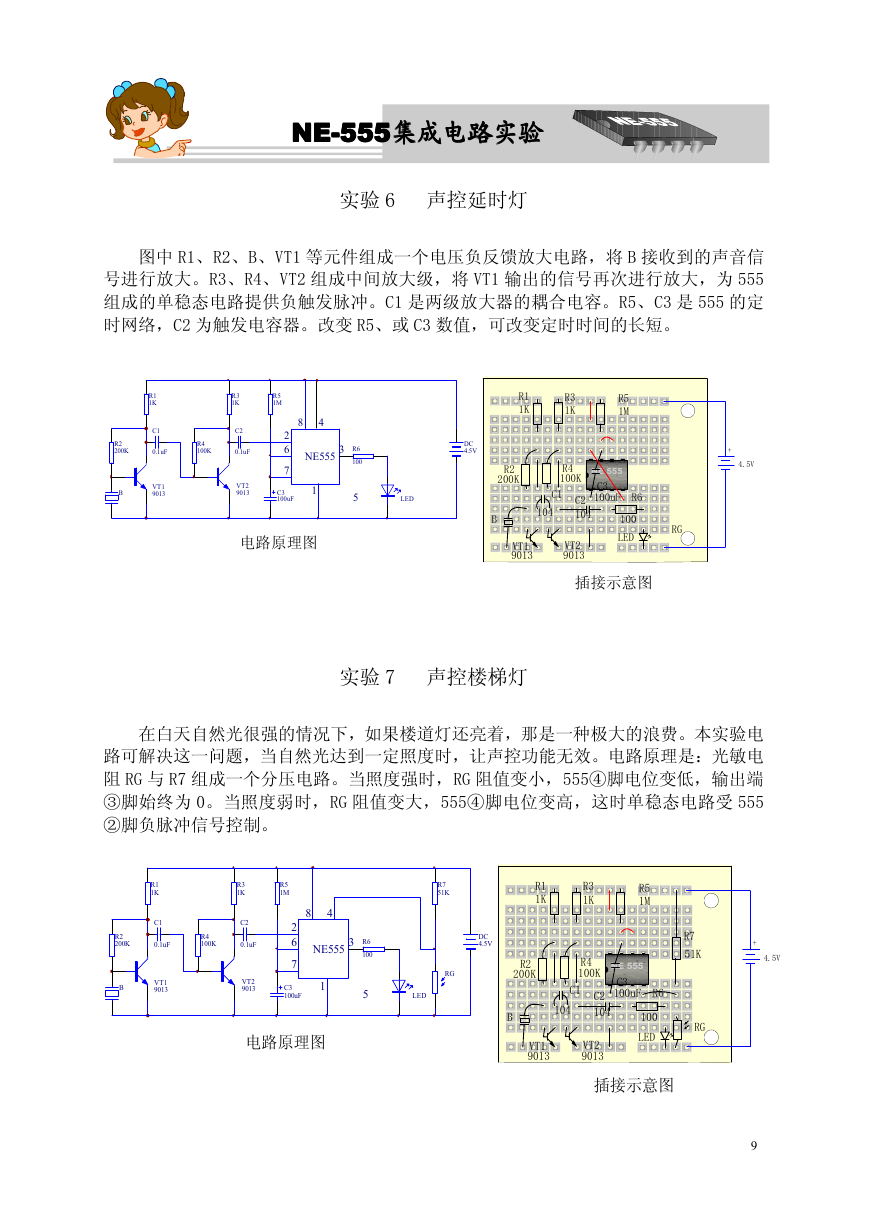

NE-555 NE-555 NE-555集成电路实验 NE-555 集成电路实验集成电路实验集成电路实验实验 6 声控延时灯图中 R1、R2、B、VT1 等元件组成一个电压负反馈放大电路，将 B 接收到的声音信号进行放大。R3、R4、VT2 组成中间放大级，将 VT1 输出的信号再次进行放大，为 555 组成的单稳态电路提供负触发脉冲。C1 是两级放大器的耦合电容。R5、C3 是 555 的定时网络，C2 为触发电容器。改变 R5、或 C3 数值，可改变定时时间的长短。 R1 1K C1 0.1uF VT1 9013 R2 200K B R3 1K R5 1M R4 100K C2 0.1uF VT2 9013 8 4 NE555 3 R6 100 2 6 7 C3 100uF 1 5 LED 图理原路电 R1 1K R3 1K R5 1M DC 4.5V 2R K002 R4 100K NE 555 + 4.5V C1 104 C2 104 B VT1 9013 VT2 9013 C3 100uF R6 100 LED RG 插接示意图实验 7 声控楼梯灯在白天自然光很强的情况下，如果楼道灯还亮着，那是一种极大的浪费。本实验电路可解决这一问题，当自然光达到一定照度时，让声控功能无效。电路原理是：光敏电阻 RG 与 R7 组成一个分压电路。当照度强时，RG 阻值变小，555④脚电位变低，输出端 ③脚始终为 0。当照度弱时，RG 阻值变大，555④脚电位变高，这时单稳态电路受 555 ②脚负脉冲信号控制。 R1 1K C1 0.1uF VT1 9013 R2 200K B R3 1K R5 1M R4 100K C2 0.1uF VT2 9013 8 4 NE555 3 R6 100 2 6 7 C3 100uF 1 5 LED R7 51K RG DC 4.5V 电路原理图 R1 1K R3 1K R5 1M R7 51K + 4.5V NE 555 C3 100uF R6 100 LED RG 2R K002 R4 100K C1 104 C2 104 B VT1 9013 VT2 9013 插接示意图 9

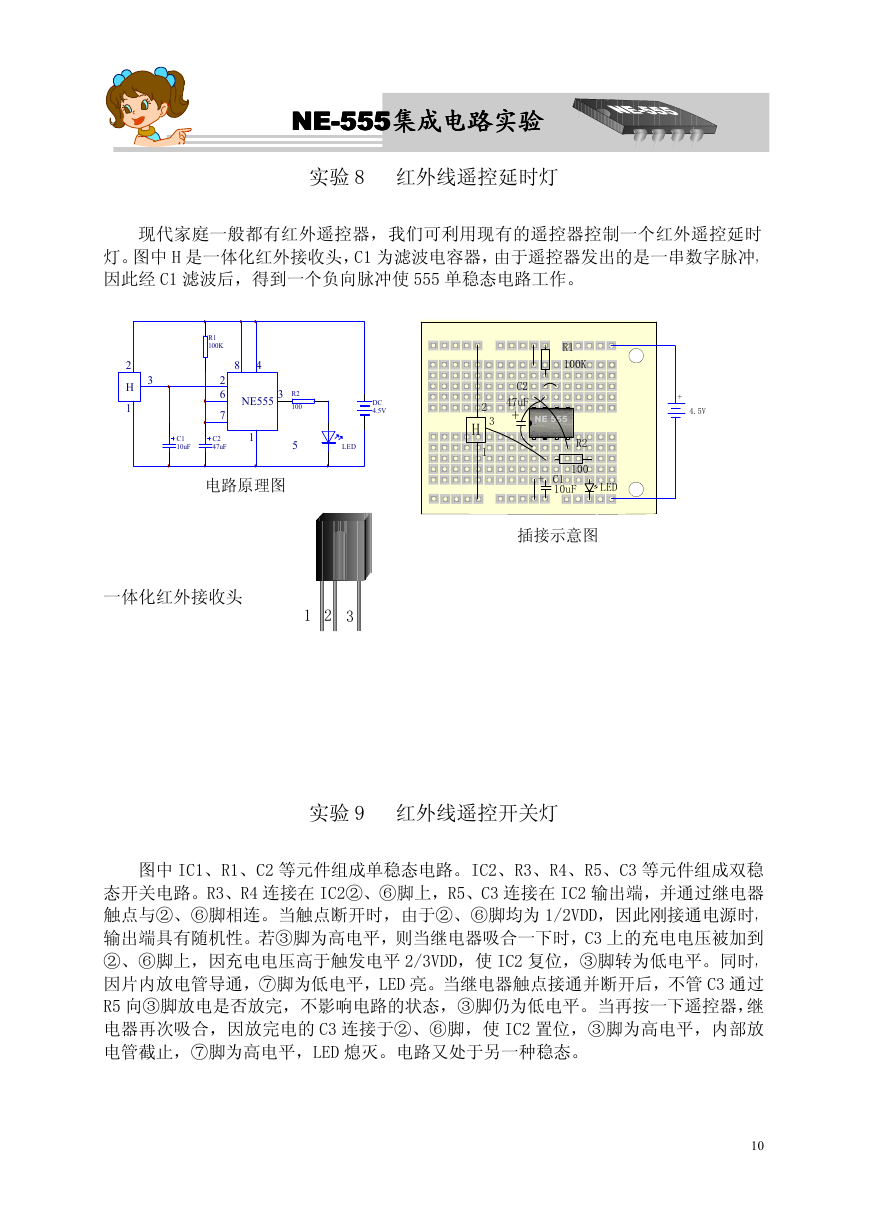

NE-555 NE-555 NE-555集成电路实验 NE-555 集成电路实验集成电路实验集成电路实验实验 8 红外线遥控延时灯现代家庭一般都有红外遥控器，我们可利用现有的遥控器控制一个红外遥控延时灯。图中 H 是一体化红外接收头，C1 为滤波电容器，由于遥控器发出的是一串数字脉冲，因此经 C1 滤波后，得到一个负向脉冲使 555 单稳态电路工作。 3 2 H 1 R1 100K 2 6 7 8 4 NE555 3 R2 100 C1 10uF C2 47uF 1 5 LED 电路原理图 DC 4.5V H 3 2 1 R1 100K C2 47uF + NE 555 + 4.5V R2 100 + C1 10uF LED 插接示意图一体化红外接收头 1 2 3 实验 9 红外线遥控开关灯图中 IC1、R1、C2 等元件组成单稳态电路。IC2、R3、R4、R5、C3 等元件组成双稳态开关电路。R3、R4 连接在 IC2②、⑥脚上，R5、C3 连接在 IC2 输出端，并通过继电器触点与②、⑥脚相连。当触点断开时，由于②、⑥脚均为 1/2VDD，因此刚接通电源时，输出端具有随机性。若③脚为高电平，则当继电器吸合一下时，C3 上的充电电压被加到 ②、⑥脚上，因充电电压高于触发电平 2/3VDD，使 IC2 复位，③脚转为低电平。同时，因片内放电管导通，⑦脚为低电平，LED 亮。当继电器触点接通并断开后，不管 C3 通过 R5 向③脚放电是否放完，不影响电路的状态，③脚仍为低电平。当再按一下遥控器，继电器再次吸合，因放完电的 C3 连接于②、⑥脚，使 IC2 置位，③脚为高电平，内部放电管截止，⑦脚为高电平，LED 熄灭。电路又处于另一种稳态。 10
