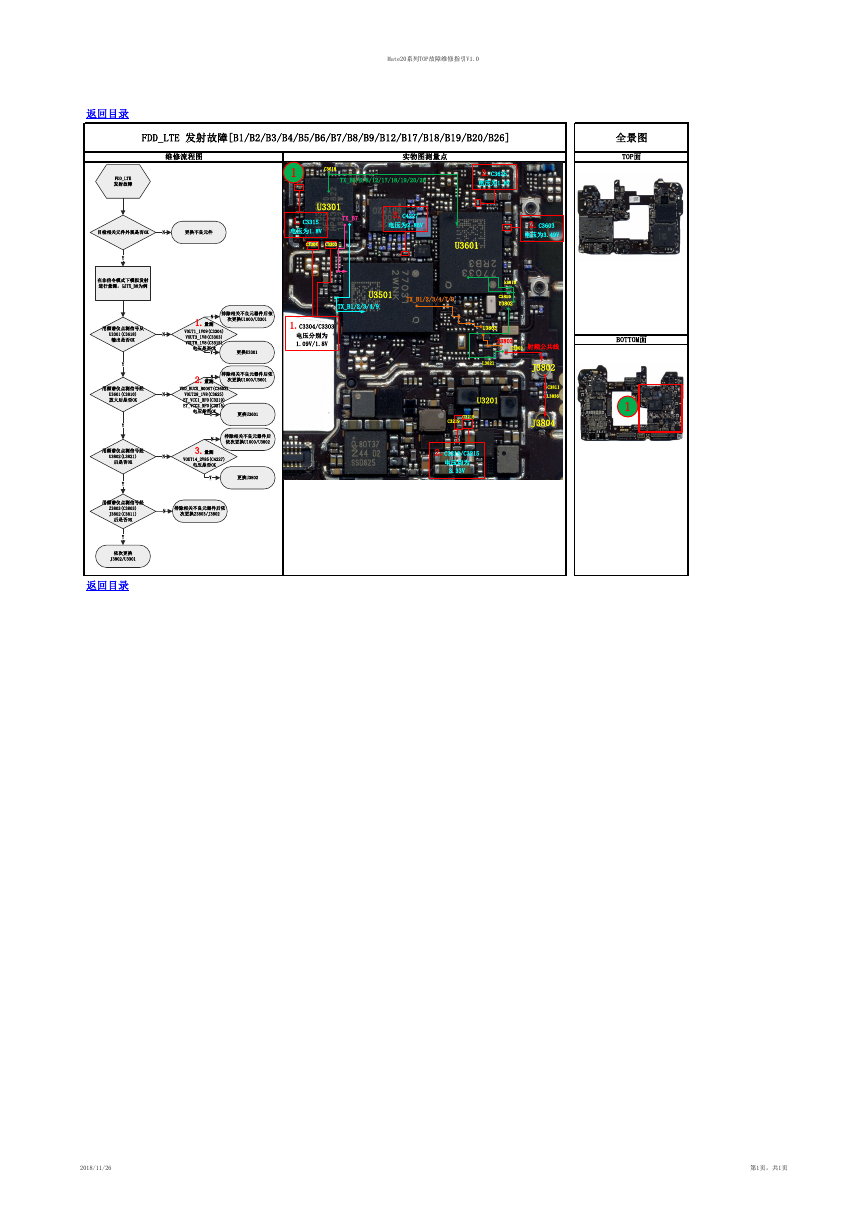

Mate20系列TOP故障维修指引V1.0 FDD_LTE 发射故障[B1/B2/B3/B4/B5/B6/B7/B8/B9/B12/B17/B18/B19/B20/B26] 维修流程图 实物图测量点 全景图 TOP面 N N N N 1.量测 排除相关不良元器件后依 次更换U1000/U3301 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 1.C3304/C3303 电压分别为 1.09V/1.8V N 2.量测 排除相关不良元器件后依 次更换U1000/U3601 VDD_BUCK_B0OST(C3603) VOUT28_1V8(C3625) ET_VCC1_RF0(C3219) ET_VCC2_RF0(C3215) 电压是否OK Y 更换U3601 N 排除相关不良元器件后 依次更换U1000/U3802 3.量测 VOUT14_2V85(C4227) 电压是否OK Y 更换U3802 N 排除相关不良元器件后依 次更换Z3803/J3802 Z3803 C3803 射频公共线 BOTTOM面 J3802 C3811 L3836 J3804 1 U3803 L3821 U3201 C3215 C3219 2.C3219/C3215 电压均为 3.33V 目检相关元件外观是否OK N 更换不良元件 1 C3618 TX_B5/6/8/12/17/18/19/20/26 2.C3625 电压为1.8V U3301 1.C3315 电压为1.8V TX_B7 C3304 C3303 3.C4227 电压为2.85V 2.C3603 电压为3.49V U3601 U3501 TX_B1/2/3/4/7/9 TX_B1/2/3/4/9 L3815 C3810 U3802 返回目录 FDD_LTE 发射故障 Y 在非信令模式下模拟发射 进行量测，以TX_B8为例 用频谱仪点测信号从 U3301(C3618) 输出是否OK Y 用频谱仪点测信号经 U3601(C3810) 放大后是否OK Y 用频谱仪点测信号经 U3802(L3821) 后是否OK Y 用频谱仪点测信号经 Z3803(C3803) J3802(C3811) 后是否OK Y 依次更换 J3802/U3301 返回目录 2018/11/26 第1页，共1页
