PROFESSIONAL DISC RECORDER
PDW-1500
OPERATION MANUAL [Chinese]
1st Edition
2
第 5 章 编辑
5-1 缩略图搜索 .......................................... 39
5-2 使用 PDZ-1 Proxy Browsing Software 40
5-2-1 播放剪辑列表 .................................40
第 6 章 菜单
6-1 菜单系统配置 ...................................... 43
6-2 基本设置菜单 ...................................... 44
6-2-1 基本设置菜单中的项目 .................44
6-2-2 基本菜单操作 .................................46
6-3 扩展菜单.............................................. 49
6-3-1 扩展菜单中的项目 ........................49
6-3-2 扩展菜单操作 .................................57
6-4 维护菜单.............................................. 60
6-4-1 维护菜单中的项目 .........................60
6-4-2 维护 菜单操作 ................................61
6-5 系统 菜单............................................. 64
6-5-1 系统菜单中的项目 .........................64
第 7 章 维护和故障处理
7-1 定期维护.............................................. 65
7-1-1 数字小时表 .....................................65
附录
规格说明.................................................... 67
索引 ........................................................... 71
目录
第 1 章 概述
1-1 PDW-1500 的特点................................. 5
1-2 使用 CD-ROM 手册............................... 6
1-2-1 CD-ROM 系统要求 .......................... 6
1-2-2 准备工作 ........................................... 6
1-2-3 阅读 CD-ROM 手册 ......................... 6
第 2 章 部件的名称和功能
2-1 前面板 ................................................... 9
2-2 后面板 ................................................. 16
第 3 章 准备工作
3-1 连接和设置 .......................................... 19
3-1-1 连接外部监视器 ............................. 19
3-1-2 通过 PDZ-1 Proxy Browsing Software
进行连接 ......................................... 20
3-1-3 连接到非线性编辑系统 ................. 22
3-1-4 连接 剪辑系统 ................................ 23
3-2 设置..................................................... 26
3-3 设置日期和时间................................... 26
3-4 添加文本信息 ...................................... 27
3-5 使用光盘.............................................. 28
3-5-1 使用光盘进行记录和播放 ............. 28
3-5-2 使用时的注意事项 ......................... 28
3-5-3 写保护光盘 ..................................... 29
3-5-4 装入和取出光盘 ............................. 29
3-5-5 格式化光盘 ..................................... 29
第 4 章 记录 / 播放
4-1 记录..................................................... 31
4-1-1 记录的准备工作 ............................. 31
4-1-2 记录时间代码和用户位的值 ......... 32
4-1-3 将内部时间代码发生器与外部
信号 – 外部锁同步 ......................... 33
4-1-4 记录操作 ......................................... 34
4-2 播放..................................................... 35
4-2-1 播放的准备工作 ............................. 35
4-2-2 播放操作 ......................................... 35
目录
3
4 目录
章1概述
第
通过慢速和快速拨盘进行快速影像查找
PDW-1500 具有与普通录像机相同的慢速拨盘和快速
拨盘 可以用于搜索剪辑中的画面 慢速拨盘可以按
–1 到 +2 倍正常速度逐帧搜索 快速拨盘可以按 ±35
倍正常速度进行高速搜索
IT 友好系统
在 PDW-1500 中 剪辑被记录为视频或音频数据文件
1) 这个基于文件的记录系统还允许在一台与 PDW-
1500 连接的 PC 上直接观看记录的内容 ( 通过 i.LINK
(SBP2) 接口连接 ) 就像 PC 读取外部驱动器上的文
件一样 这些接口包括 S400 (i.LINK) 接口 支持
AV/C 和 SBP-2 协议和
( 网络 ) 接口 ( 网络 ) 接
口支持 MXF 文件传输功能 可以同其它支持 MXF 的
设备交换内容
1) 每次停止记录时就创建一个剪辑
播放 MPEG IMX 时输出 DVCAM
当 PDW-1500 播放 MPEG IMX 信息流时 它同时通过
i.LINK (AV/C) 端口输出相应的 DVCAM 信息流 当
通过使用 DVCAM 格式的流行非线性编辑器进行离线
编辑时 此功能将非常有用
灵活的元数据记录 1)
PDW-1500 还能够记录多种元数据 如摄像机 ID 光
盘号 场景编号等 这些元数据在随后的处理过程中
有助于进行数据搜索
1) 不久即将支持

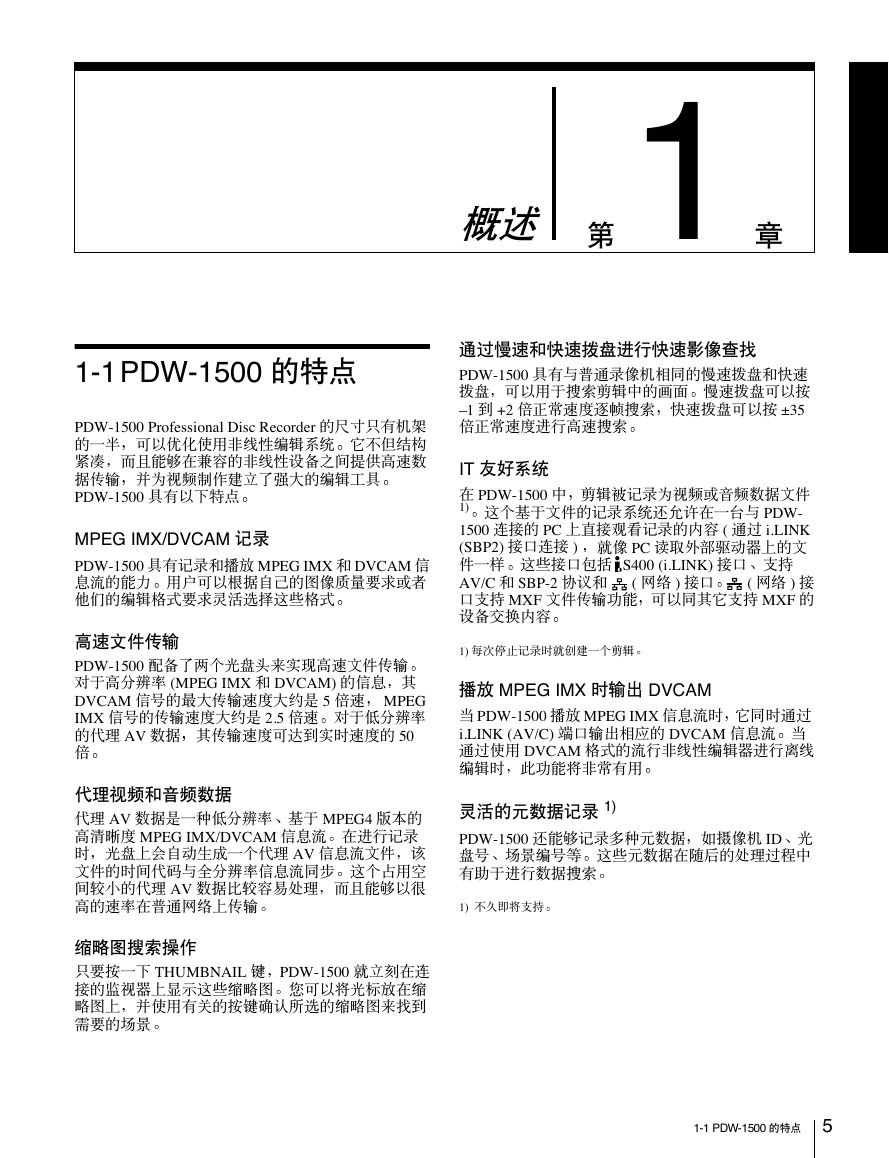

1-1 PDW-1500 的特点
5
1-1PDW-1500 的特点
PDW-1500 Professional Disc Recorder 的尺寸只有机架
的一半 可以优化使用非线性编辑系统 它不但结构
紧凑 而且能够在兼容的非线性设备之间提供高速数
据传输 并为视频制作建立了强大的编辑工具
PDW-1500 具有以下特点
MPEG IMX/DVCAM 记录
PDW-1500 具有记录和播放 MPEG IMX 和 DVCAM 信
息流的能力 用户可以根据自己的图像质量要求或者
他们的编辑格式要求灵活选择这些格式
高速文件传输
PDW-1500 配备了两个光盘头来实现高速文件传输
对于高分辨率 (MPEG IMX 和 DVCAM) 的信息 其
DVCAM 信号的最大传输速度大约是 5 倍速 MPEG
IMX 信号的传输速度大约是 2.5 倍速 对于低分辨率
的代理 AV 数据 其传输速度可达到实时速度的 50
倍
代理视频和音频数据
代理 AV 数据是一种低分辨率 基于 MPEG4 版本的
高清晰度 MPEG IMX/DVCAM 信息流 在进行记录
时 光盘上会自动生成一个代理 AV 信息流文件 该
文件的时间代码与全分辨率信息流同步 这个占用空
间较小的代理 AV 数据比较容易处理 而且能够以很
高的速率在普通网络上传输
缩略图搜索操作
只要按一下 THUMBNAIL 键 PDW-1500 就立刻在连
接的监视器上显示这些缩略图 您可以将光标放在缩
略图上 并使用有关的按键确认所选的缩略图来找到
需要的场景
1-2 使用 CD-ROM 手册
附带的 CD-ROM 包括不同语言版本的 PDW-1500 操
作手册 ( 英语 日语 法语 德语 意大利语 西班
牙语和中文 )
1-2-1 CD-ROM 系统要求
访问附带的 CD-ROM 光盘需要满足以下要求
计算机 : 使用 Intel Pentium CPU 的 PC
- 安装内存 : 64 MB 或更大
- CD-ROM 驱动器 : ×8 倍速或更高速度
显示器 : 显示器支持的分辨率为 800 × 600 或更高分
辨率
操作系统 : Microsoft Windows Millennium Edition
Windows 2000 Service Pack 2 Windows XP
Professional 或者 Windows XP Home Edition
如果您的系统不能满足这些要求 则访问 CD-ROM
光盘时速度会变慢 或者根本无法访问
1-2-2 准备工作
您的计算机上必须安装以下程序之一才能使用 CD-
ROM 光盘中包含的操作手册
Adobe Acrobat Reader 4.0 版本或更高
Adobe Reader 6.0 版本或更高
注意
如果您没有安装 Adobe Reader 可以从以下站点下载 :
http://www.adobe.com/products/acrobat/readstep2.html
1-2-3 阅读 CD-ROM 手册
通过执行以下步骤来阅读 CD-ROM 光盘中包含的操
作手册
1 将 CD-ROM 光盘插入到您的 CD-ROM 驱动器中
在您的浏览器中将自动显示封面页
如果没有自动显示 则双击 CD-ROM 光盘中的
index.htm 文件
2 选择并单击您想要阅读的操作手册
然后将打开此操作手册的 PDF 文件
第
1
章
概
述
支持各种接口
PDW-1500 支持各种接口 因此适合于使用各种非线
性编辑系统
数字接口
SDI ( 串行数字接口 ) /AES/EBU: 允许此设备输入和
输出 D1 ( 分量 ) 格式的数字视频和音频信号以及
AES/EBU 格式数字音频信号
i.LINK: 可输入和输出 DVCAM 格式的数字视频和音
频信号 此设备支持 AV/C 和 SBP2 1) 协议 与符
合 SBP2 标准的 PC 相连可以高速传输视频和音频
数据
1) 不久即将支持
模拟接口
视频 : 此设备能够输入和输出复合模拟视频信号
音频 : 此设备具有两个音频通道 在 4 通道模式下
您可以输入两个通道的音频信号 可以是通道 1 和
2 也可以是通道 3 和 4 也可以输出两个通道的
音频信号 可以是通道 1 和 2 或者通道 3 和 4
支持 用于服务和维护的 SNMP 1) 协议
PDW-1500 兼容 Sony 远程维护和监视软件 - 符合
SNMP 标准的应用软件 它可以通过 TCP/IP 网络实
时监测和记录硬件状态 如果检测到故障 此系统能
够立即识别出此故障 使您可以采取有效的措施消除
故障
1) 不久即将支持
6 1-2 使用 CD-ROM 手册
第
1
章
概
述
注意
如果您丢失了 CD-ROM 光盘或者由于某些原因不能
读取光盘的内容 ( 例如由于硬件故障 ) 您可以采取
以下措施
您可以购买新的 CD-ROM 光盘来替换丢失或者损坏
的光盘 请与您的 Sony 服务代表联系
您可以购买打印的操作手册 请与您的 Sony 服务
代表联系
在订购时请说明您需要购买的手册编号
部件号
3-796-075-0X
包括的机型
PDW-1500
Intel 和 Pentium 是 Intel Corporation 或其附属公司在美国和其它国
家的注册商标
Microsoft 和 Windows 是 Microsoft Corporation 在美国和其它国家的
注册商标
Adobe Acrobat 和 Adobe Reader 是 Adobe Systems Incorporated 在
美国和其它国家的商标
1-2 使用 CD-ROM 手册
7
第
1
章
概
述
8 1-2 使用 CD-ROM 手册
