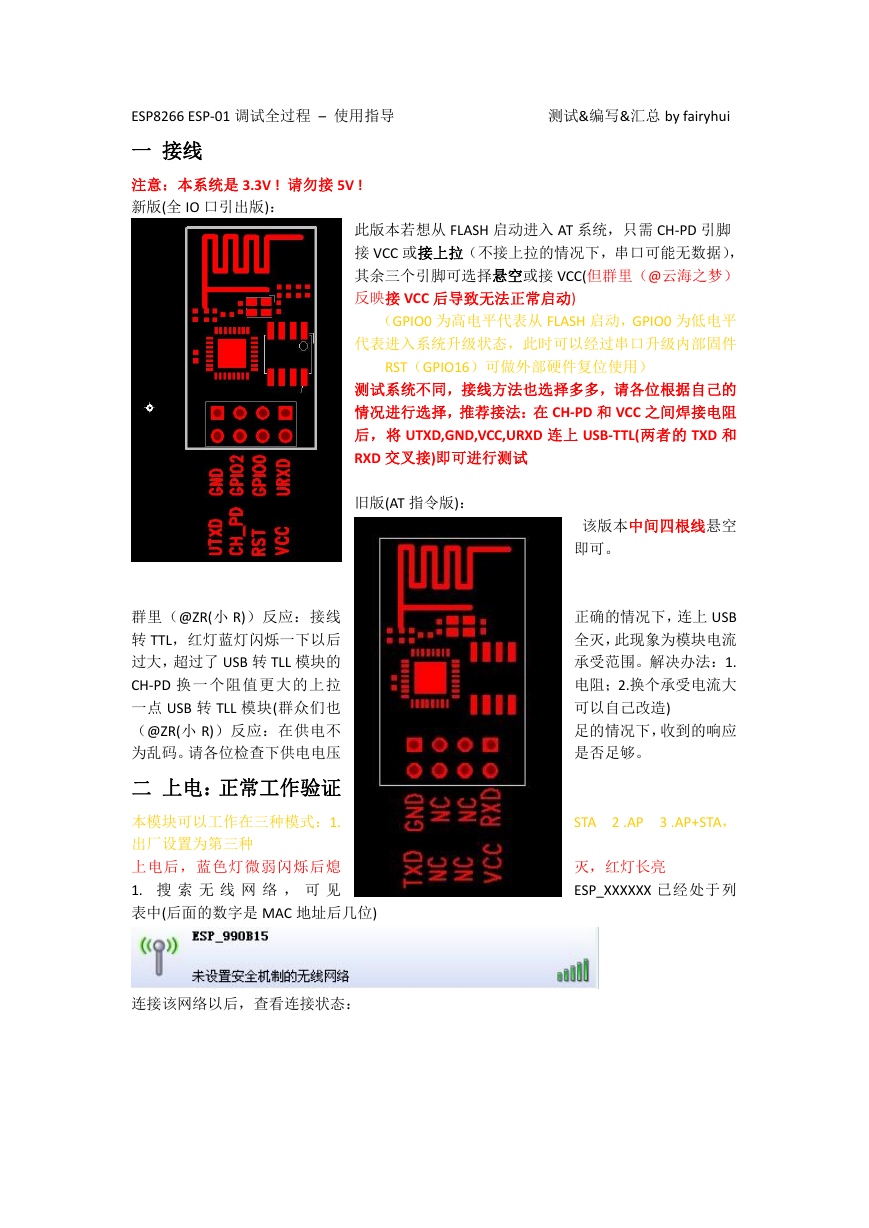

    ESP8266 ESP-01 调试全过程 – 使用指导 测试&编写&汇总 by fairyhui 一 接线 注意：本系统是 3.3V ! 请勿接 5V ! 新版(全 IO 口引出版)： 此版本若想从 FLASH 启动进入 AT 系统，只需 CH-PD 引脚 接 VCC 或接上拉（不接上拉的情况下，串口可能无数据）， 其余三个引脚可选择悬空或接 VCC(但群里（@云海之梦） 反映接 VCC 后导致无法正常启动) （GPIO0 为高电平代表从 FLASH 启动，GPIO0 为低电平 代表进入系统升级状态，此时可以经过串口升级内部固件 RST（GPIO16）可做外部硬件复位使用） 测试系统不同，接线方法也选择多多，请各位根据自己的 情况进行选择，推荐接法：在 CH-PD 和 VCC 之间焊接电阻 后，将 UTXD,GND,VCC,URXD 连上 USB-TTL(两者的 TXD 和 RXD 交叉接)即可进行测试 旧版(AT 指令版)： 该版本中间四根线悬空 即可。 正确的情况下，连上 USB 全灭，此现象为模块电流 承受范围。解决办法：1. 电阻；2.换个承受电流大 可以自己改造) 足的情况下，收到的响应 是否足够。 STA 2 .AP 3 .AP+STA， 灭，红灯长亮 ESP_XXXXXX 已经处于列 群里（@ZR(小 R)）反应：接线 转 TTL，红灯蓝灯闪烁一下以后 过大，超过了 USB 转 TLL 模块的 CH-PD 换一个阻值 更大的上拉 一点 USB 转 TLL 模块(群众们也 （@ZR(小 R)）反应：在供电不 为乱码。请各位检查下供电电压 二 上电：正常工作验证 本模块可以工作在三种模式：1. 出厂设置为第三种 上电后，蓝色灯微弱闪烁后熄 1. 搜 索 无 线 网 络 ， 可 见 表中(后面的数字是 MAC 地址后几位) 连接该网络以后，查看连接状态：

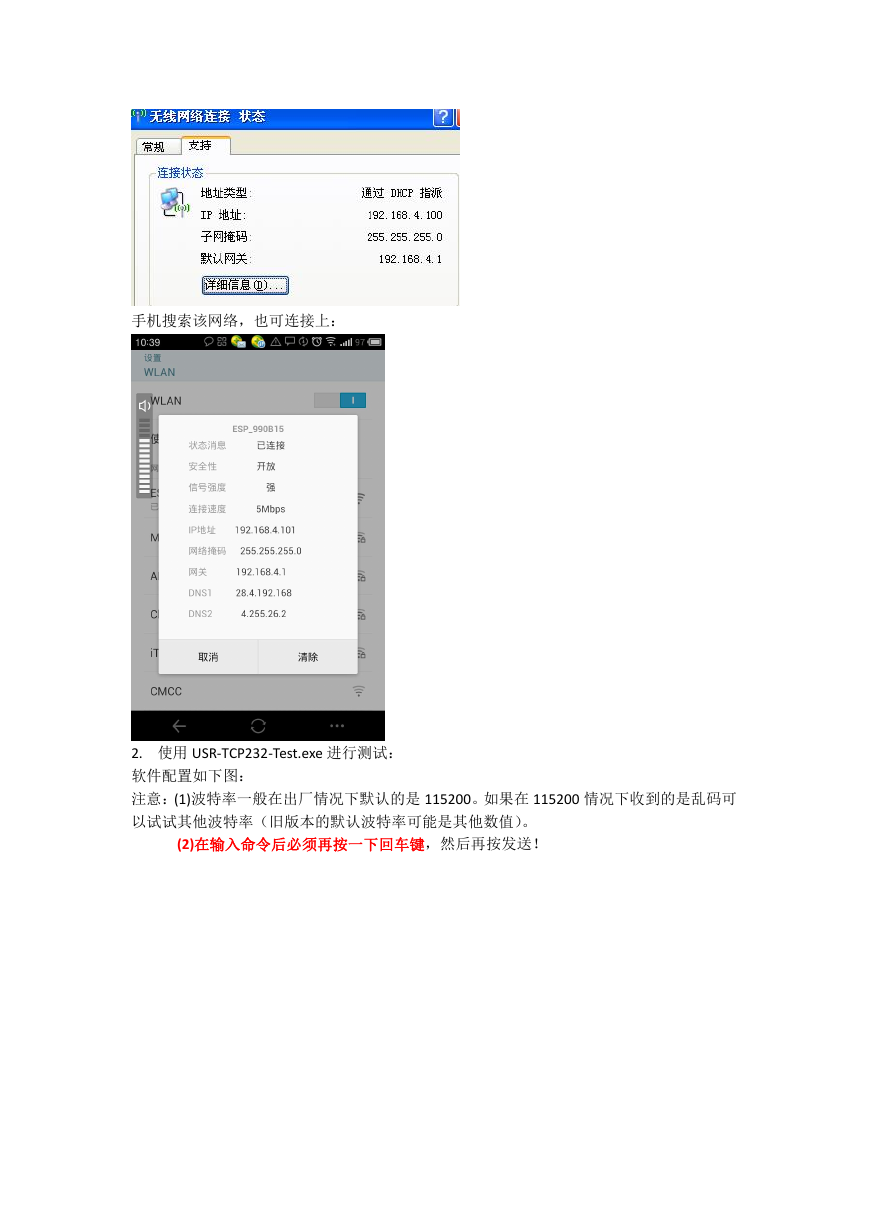

    手机搜索该网络，也可连接上： 2. 使用 USR-TCP232-Test.exe 进行测试： 软件配置如下图： 注意：(1)波特率一般在出厂情况下默认的是 115200。如果在 115200 情况下收到的是乱码可 以试试其他波特率（旧版本的默认波特率可能是其他数值）。 (2)在输入命令后必须再按一下回车键，然后再按发送！

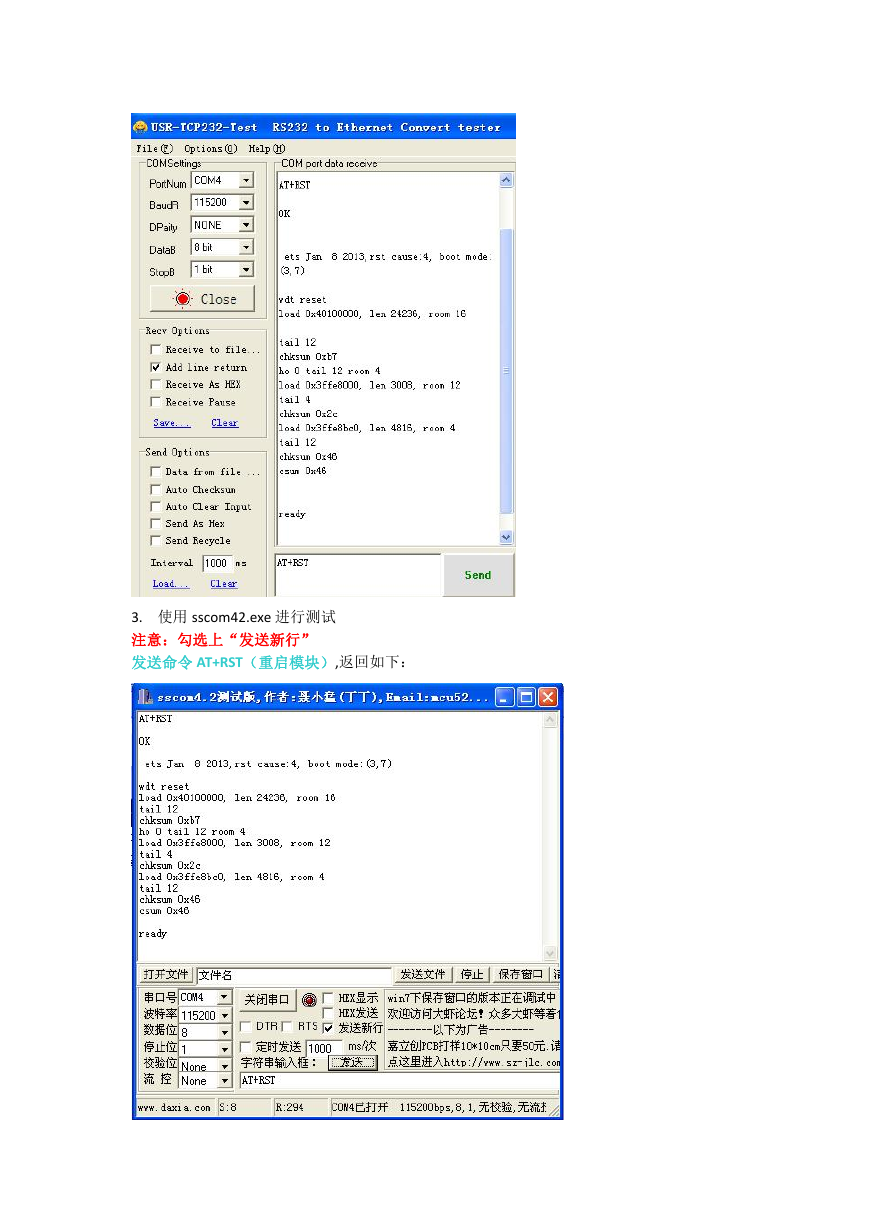

    3. 使用 sscom42.exe 进行测试 注意：勾选上“发送新行” 发送命令 AT+RST（重启模块）,返回如下：

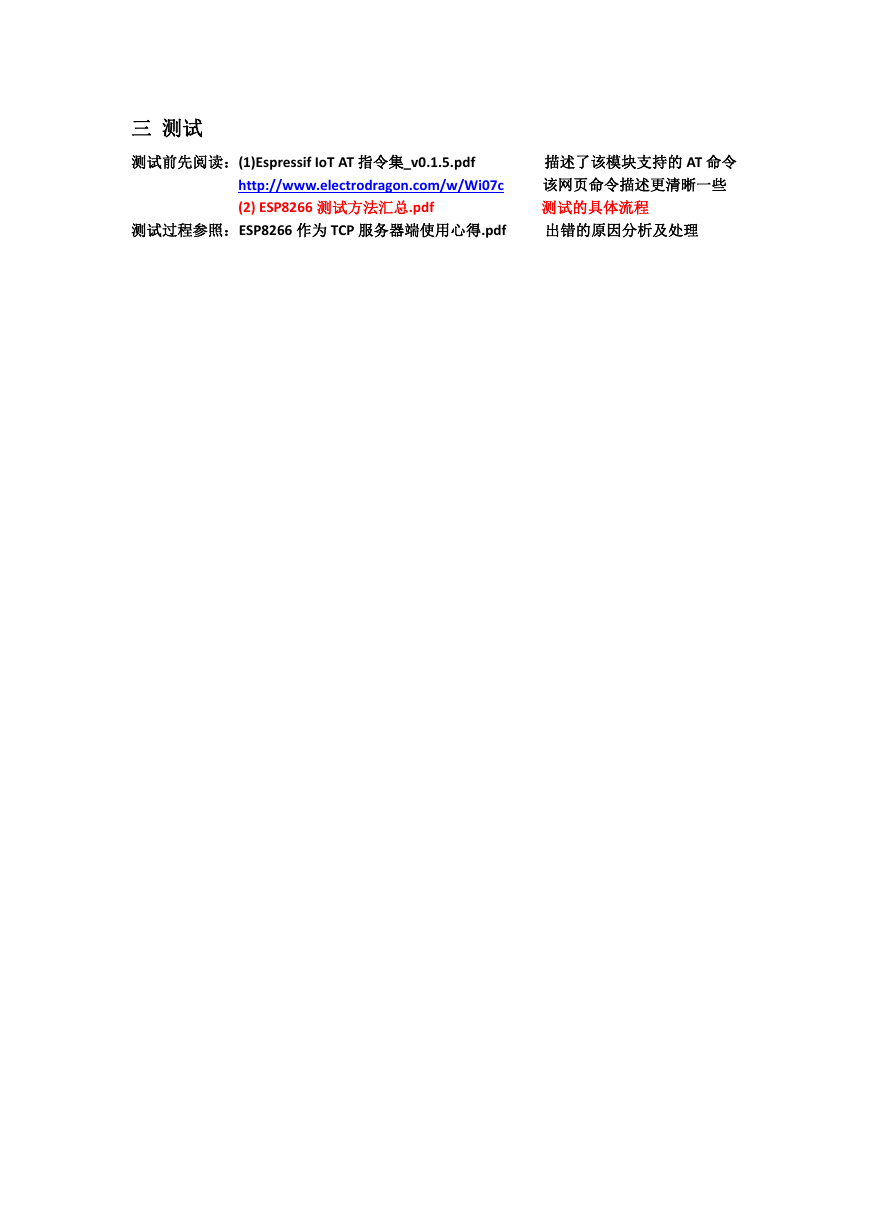

    三 测试 测试前先阅读：(1)Espressif IoT AT 指令集_v0.1.5.pdf http://www.electrodragon.com/w/Wi07c (2) ESP8266 测试方法汇总.pdf 测试过程参照：ESP8266 作为 TCP 服务器端使用心得.pdf 描述了该模块支持的 AT 命令 该网页命令描述更清晰一些 测试的具体流程 出错的原因分析及处理
    四 测试例程 原来推荐的测试例程比较粗略，这里放上我自己的测试过程，理解可能有误，仅供参考。 请勿直接复制指令，部分格式经过 WORD 编辑后有误！可能导致出错！ （一）AP 模式 1. 建立 AP (1)重启模块 发送命令：AT+RST(执行指令) 指令：AT+RST 响应：OK (2)设置模块 发送命令：AT+CWMODE=3 或 AT+CWMODE=2(设置指令) 指令：AT+CWMODE= 说明：:1-Station模式，2-AP模式，3-AP兼Station模式 响应：OK 说明：需重启后生效(AT+RST) (3)配置 AP 参数 发送命令：AT+CWSAP=”TEST”,”123456123456”,1,3(设置指令) 指令：AT+ CWSAP= ,,, 说明：指令只有在AP模式开启后有效 :字符串参数，接入点名称 :字符串参数，密码最长64字节，ASCII :通道号 < ecn >:0-OPEN，1-WEP，2-WPA_PSK，3-WPA2_PSK，4-WPA_WPA2_PSK 响应：OK 刷新无线网络列表，可见到 SSID 为 TEST 的无线网络列于其中： 注意：此时连接网络会可能出现连接不上的情况，请发送 AT+RST 命令并等待几分钟之 后再连接

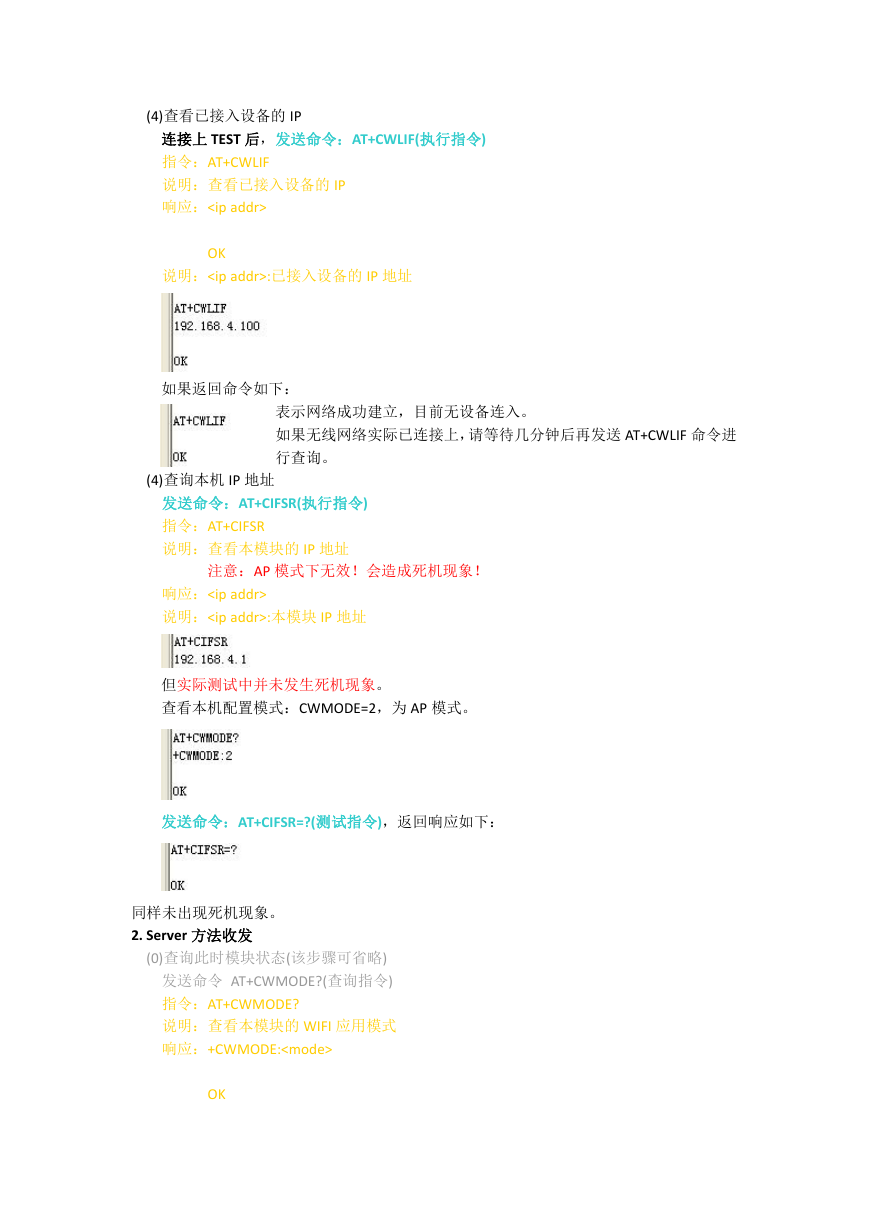

    (4)查看已接入设备的 IP 连接上 TEST 后，发送命令：AT+CWLIF(执行指令) 指令：AT+CWLIF 说明：查看已接入设备的 IP 响应： OK 说明：:已接入设备的 IP 地址 如果返回命令如下： 表示网络成功建立，目前无设备连入。 如果无线网络实际已连接上，请等待几分钟后再发送 AT+CWLIF 命令进 行查询。 (4)查询本机 IP 地址 发送命令：AT+CIFSR(执行指令) 指令：AT+CIFSR 说明：查看本模块的 IP 地址 注意：AP 模式下无效！会造成死机现象！ 响应： 说明：:本模块 IP 地址 但实际测试中并未发生死机现象。 查看本机配置模式：CWMODE=2，为 AP 模式。 发送命令：AT+CIFSR=?(测试指令)，返回响应如下： 同样未出现死机现象。 2. Server 方法收发 (0)查询此时模块状态(该步骤可省略) 发送命令 AT+CWMODE?(查询指令) 指令：AT+CWMODE? 说明：查看本模块的 WIFI 应用模式 响应：+CWMODE: OK

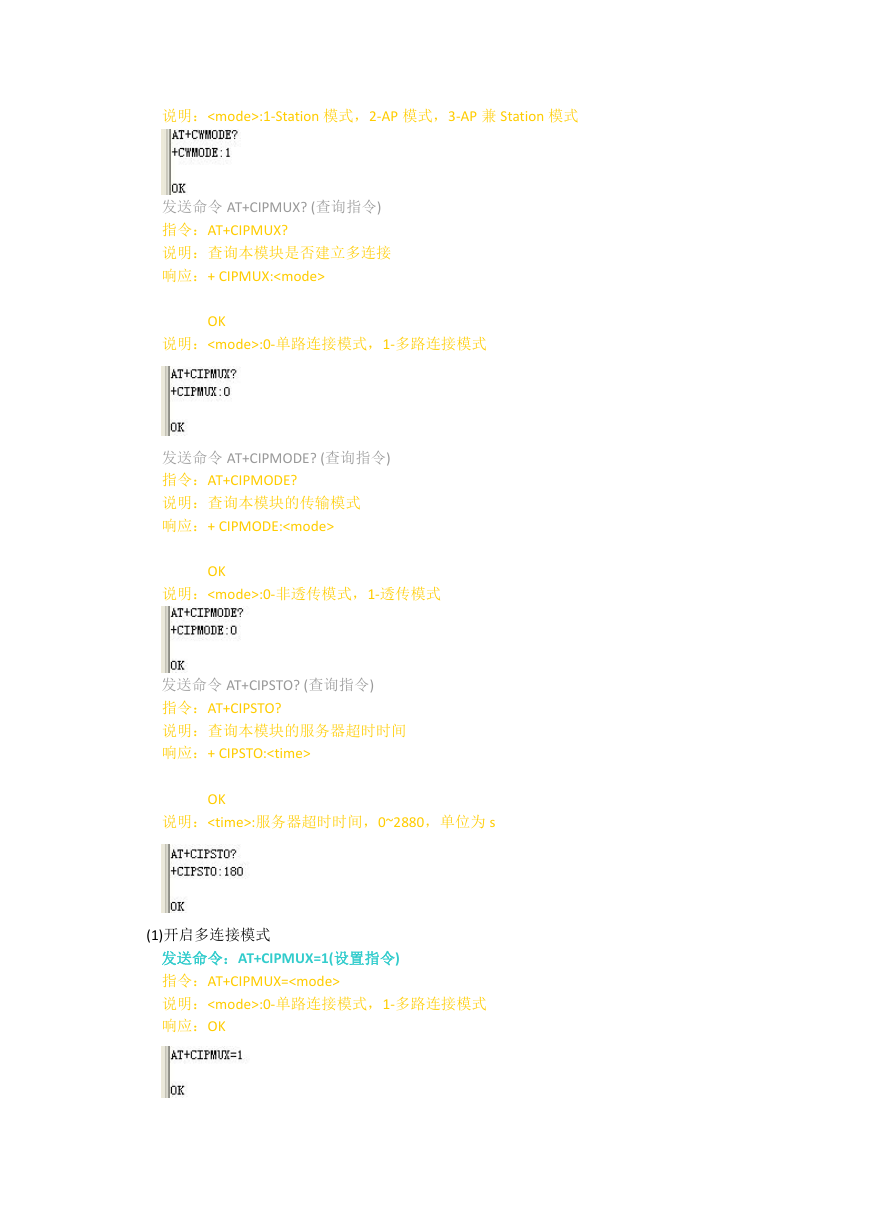

    说明：:1-Station 模式，2-AP 模式，3-AP 兼 Station 模式 发送命令 AT+CIPMUX? (查询指令) 指令：AT+CIPMUX? 说明：查询本模块是否建立多连接 响应：+ CIPMUX: OK 说明：:0-单路连接模式，1-多路连接模式 发送命令 AT+CIPMODE? (查询指令) 指令：AT+CIPMODE? 说明：查询本模块的传输模式 响应：+ CIPMODE: OK 说明：:0-非透传模式，1-透传模式 发送命令 AT+CIPSTO? (查询指令) 指令：AT+CIPSTO? 说明：查询本模块的服务器超时时间 响应：+ CIPSTO:

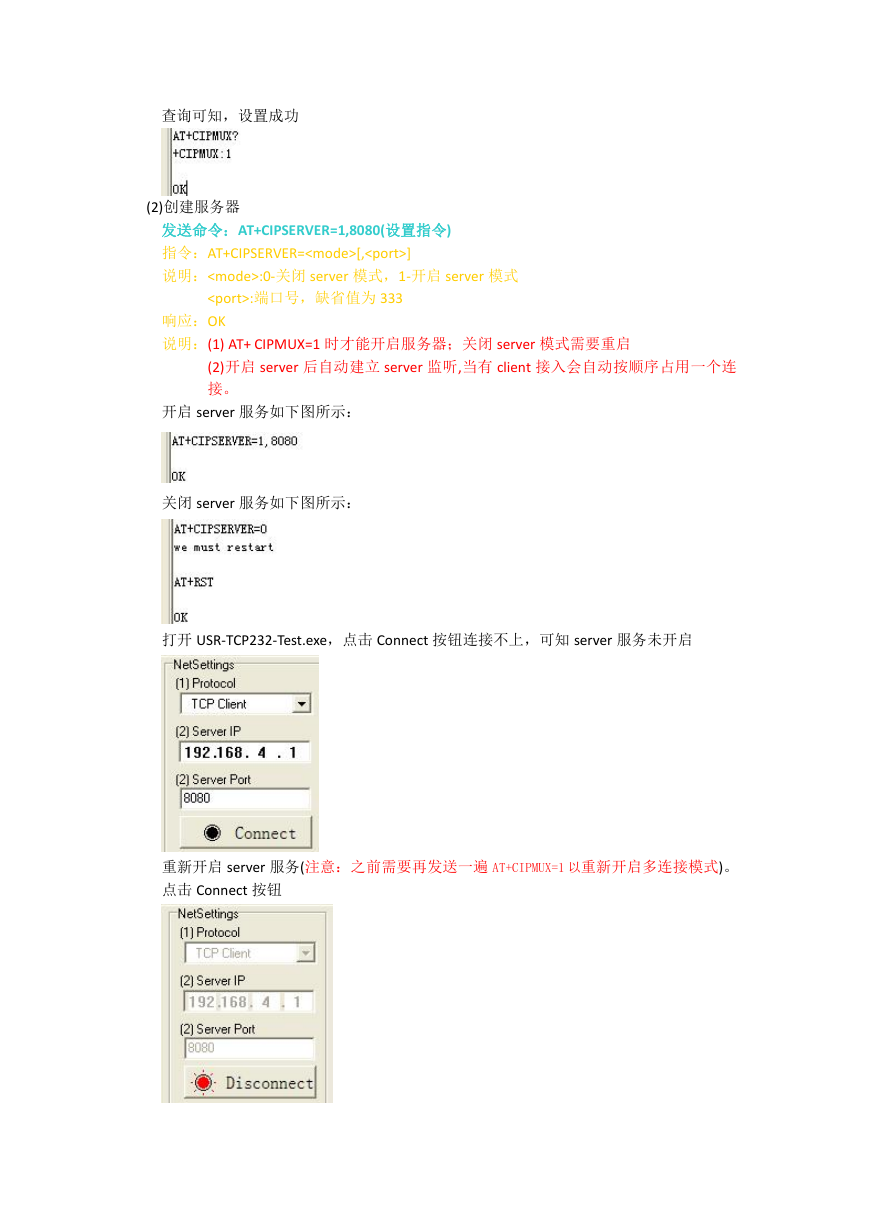

    查询可知，设置成功 (2)创建服务器 发送命令：AT+CIPSERVER=1,8080(设置指令) 指令：AT+CIPSERVER=[,] 说明：:0-关闭 server 模式，1-开启 server 模式 :端口号，缺省值为 333 响应：OK 说明：(1) AT+ CIPMUX=1 时才能开启服务器；关闭 server 模式需要重启 (2)开启 server 后自动建立 server 监听,当有 client 接入会自动按顺序占用一个连 接。 开启 server 服务如下图所示： 关闭 server 服务如下图所示： 打开 USR-TCP232-Test.exe，点击 Connect 按钮连接不上，可知 server 服务未开启 重新开启 server 服务(注意：之前需要再发送一遍 AT+CIPMUX=1 以重新开启多连接模式)。 点击 Connect 按钮
