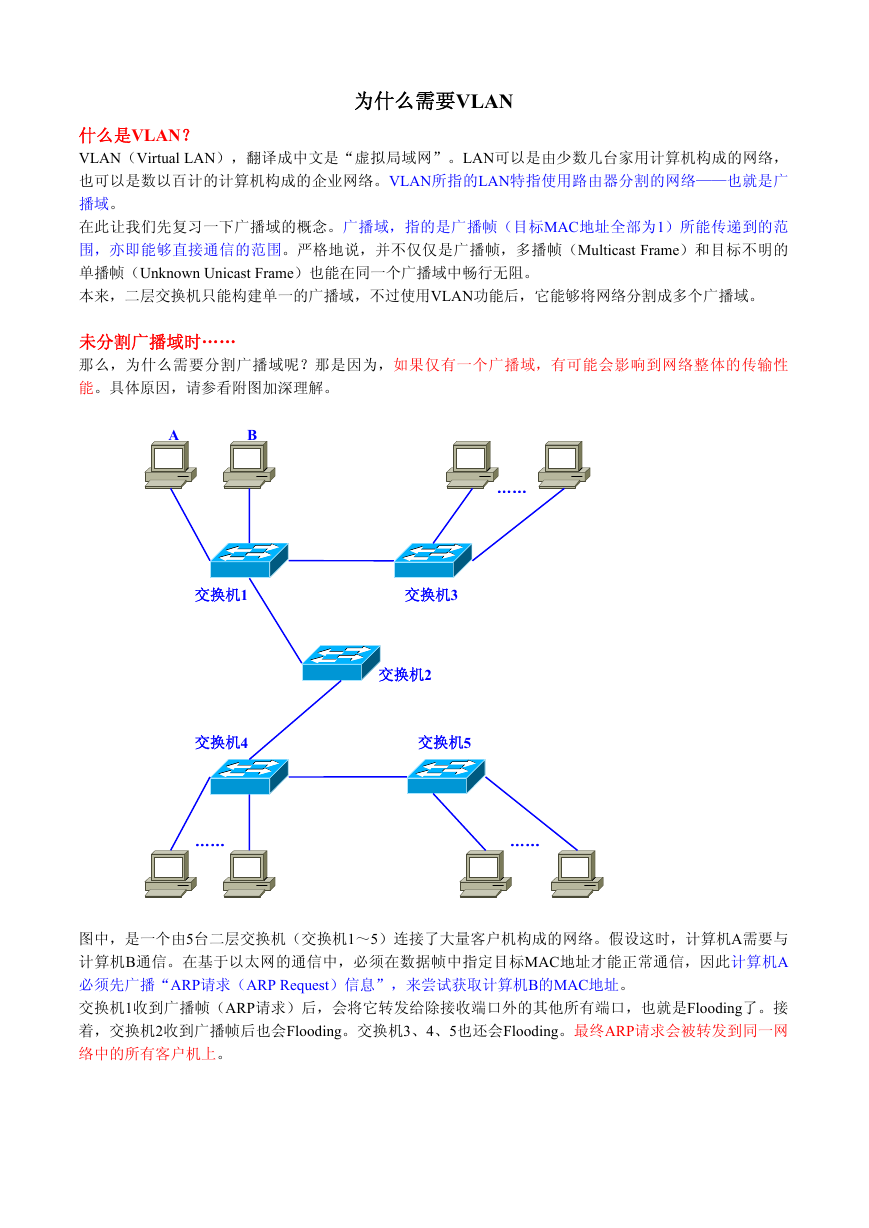

为什么需要VLAN 什么是VLAN？ VLAN（Virtual LAN），翻译成中文是“虚拟局域网”。LAN可以是由少数几台家用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。VLAN所指的LAN特指使用路由器分割的网络——也就是广播域。在此让我们先复习一下广播域的概念。广播域，指的是广播帧（目标MAC地址全部为1）所能传递到的范围，亦即能够直接通信的范围。严格地说，并不仅仅是广播帧，多播帧（Multicast Frame）和目标不明的单播帧（Unknown Unicast Frame）也能在同一个广播域中畅行无阻。本来，二层交换机只能构建单一的广播域，不过使用VLAN功能后，它能够将网络分割成多个广播域。未分割广播域时…… 那么，为什么需要分割广播域呢？那是因为，如果仅有一个广播域，有可能会影响到网络整体的传输性能。具体原因，请参看附图加深理解。 A B …… 交换机1 交换机3 交换机2 交换机4 交换机5 …… …… 图中，是一个由5台二层交换机（交换机1～5）连接了大量客户机构成的网络。假设这时，计算机A需要与计算机B通信。在基于以太网的通信中，必须在数据帧中指定目标MAC地址才能正常通信，因此计算机A 必须先广播“ARP请求（ARP Request）信息”，来尝试获取计算机B的MAC地址。交换机1收到广播帧（ARP请求）后，会将它转发给除接收端口外的其他所有端口，也就是Flooding了。接着，交换机2收到广播帧后也会Flooding。交换机3、4、5也还会Flooding。最终ARP请求会被转发到同一网络中的所有客户机上。

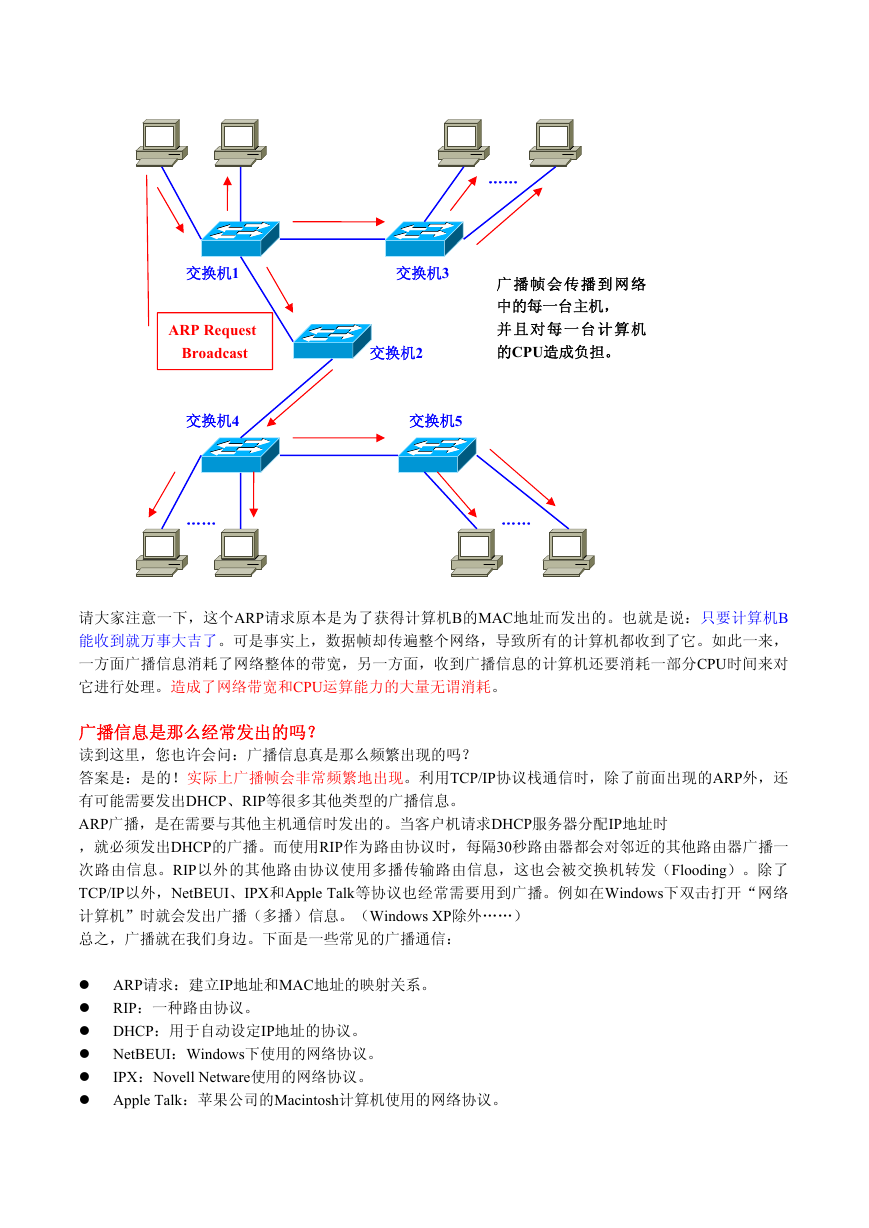

…… 交换机1 交换机3 ARP Request Broadcast 交换机2 广播帧会传播到网络中的每一台主机，并且对每一台计算机的CPU造成负担。交换机4 交换机5 …… …… 请大家注意一下，这个ARP请求原本是为了获得计算机B的MAC地址而发出的。也就是说：只要计算机B 能收到就万事大吉了。可是事实上，数据帧却传遍整个网络，导致所有的计算机都收到了它。如此一来，一方面广播信息消耗了网络整体的带宽，另一方面，收到广播信息的计算机还要消耗一部分CPU时间来对它进行处理。造成了网络带宽和CPU运算能力的大量无谓消耗。广播信息是那么经常发出的吗？读到这里，您也许会问：广播信息真是那么频繁出现的吗？答案是：是的！实际上广播帧会非常频繁地出现。利用TCP/IP协议栈通信时，除了前面出现的ARP外，还有可能需要发出DHCP、RIP等很多其他类型的广播信息。 ARP广播，是在需要与其他主机通信时发出的。当客户机请求DHCP服务器分配IP地址时，就必须发出DHCP的广播。而使用RIP作为路由协议时，每隔30秒路由器都会对邻近的其他路由器广播一次路由信息。RIP以外的其他路由协议使用多播传输路由信息，这也会被交换机转发（Flooding）。除了 TCP/IP以外，NetBEUI、IPX和Apple Talk等协议也经常需要用到广播。例如在Windows下双击打开“网络计算机”时就会发出广播（多播）信息。（Windows XP除外……）总之，广播就在我们身边。下面是一些常见的广播通信： ARP请求：建立IP地址和MAC地址的映射关系。 RIP：一种路由协议。 DHCP：用于自动设定IP地址的协议。 NetBEUI：Windows下使用的网络协议。 IPX：Novell Netware使用的网络协议。 Apple Talk：苹果公司的Macintosh计算机使用的网络协议。

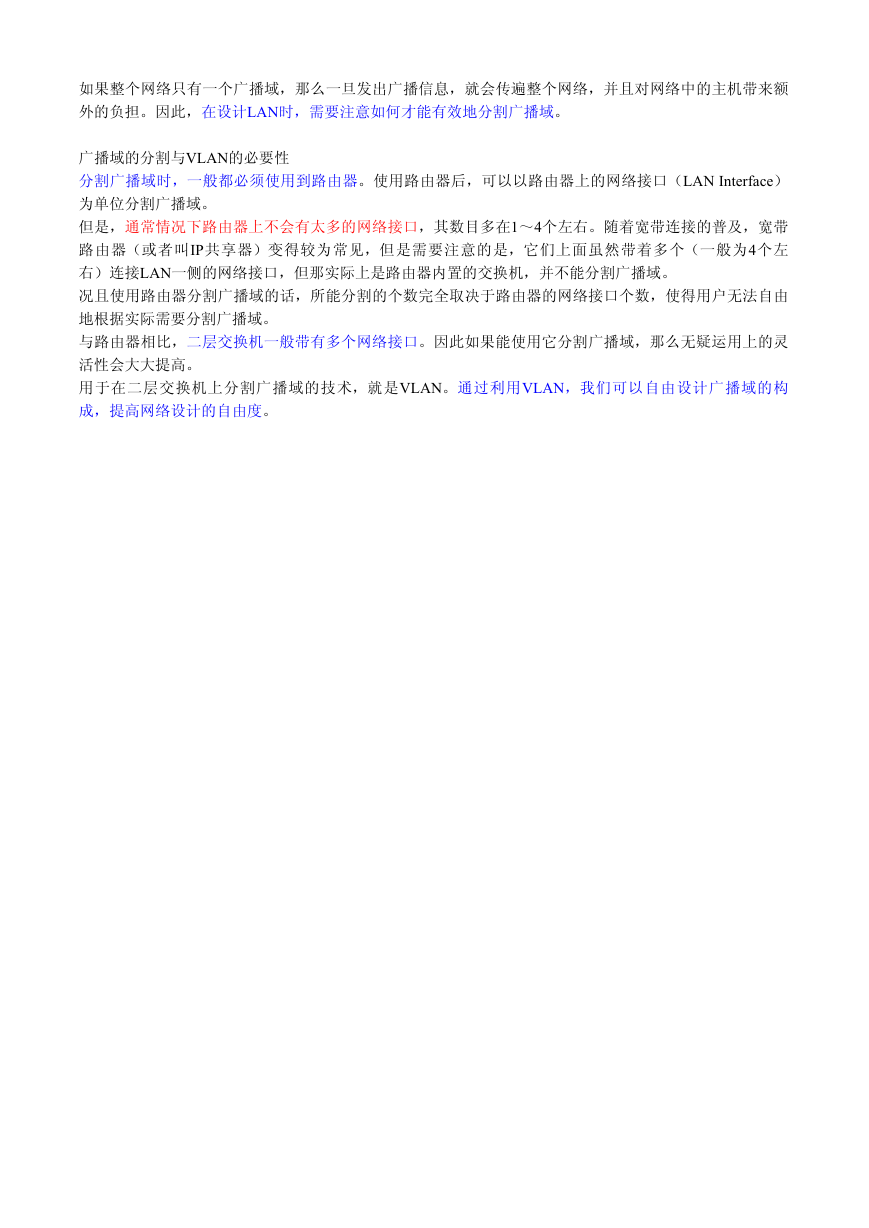

如果整个网络只有一个广播域，那么一旦发出广播信息，就会传遍整个网络，并且对网络中的主机带来额外的负担。因此，在设计LAN时，需要注意如何才能有效地分割广播域。广播域的分割与VLAN的必要性分割广播域时，一般都必须使用到路由器。使用路由器后，可以以路由器上的网络接口（LAN Interface）为单位分割广播域。但是，通常情况下路由器上不会有太多的网络接口，其数目多在1～4个左右。随着宽带连接的普及，宽带路由器（或者叫IP共享器）变得较为常见，但是需要注意的是，它们上面虽然带着多个（一般为4个左右）连接LAN一侧的网络接口，但那实际上是路由器内置的交换机，并不能分割广播域。况且使用路由器分割广播域的话，所能分割的个数完全取决于路由器的网络接口个数，使得用户无法自由地根据实际需要分割广播域。与路由器相比，二层交换机一般带有多个网络接口。因此如果能使用它分割广播域，那么无疑运用上的灵活性会大大提高。用于在二层交换机上分割广播域的技术，就是VLAN。通过利用VLAN，我们可以自由设计广播域的构成，提高网络设计的自由度。

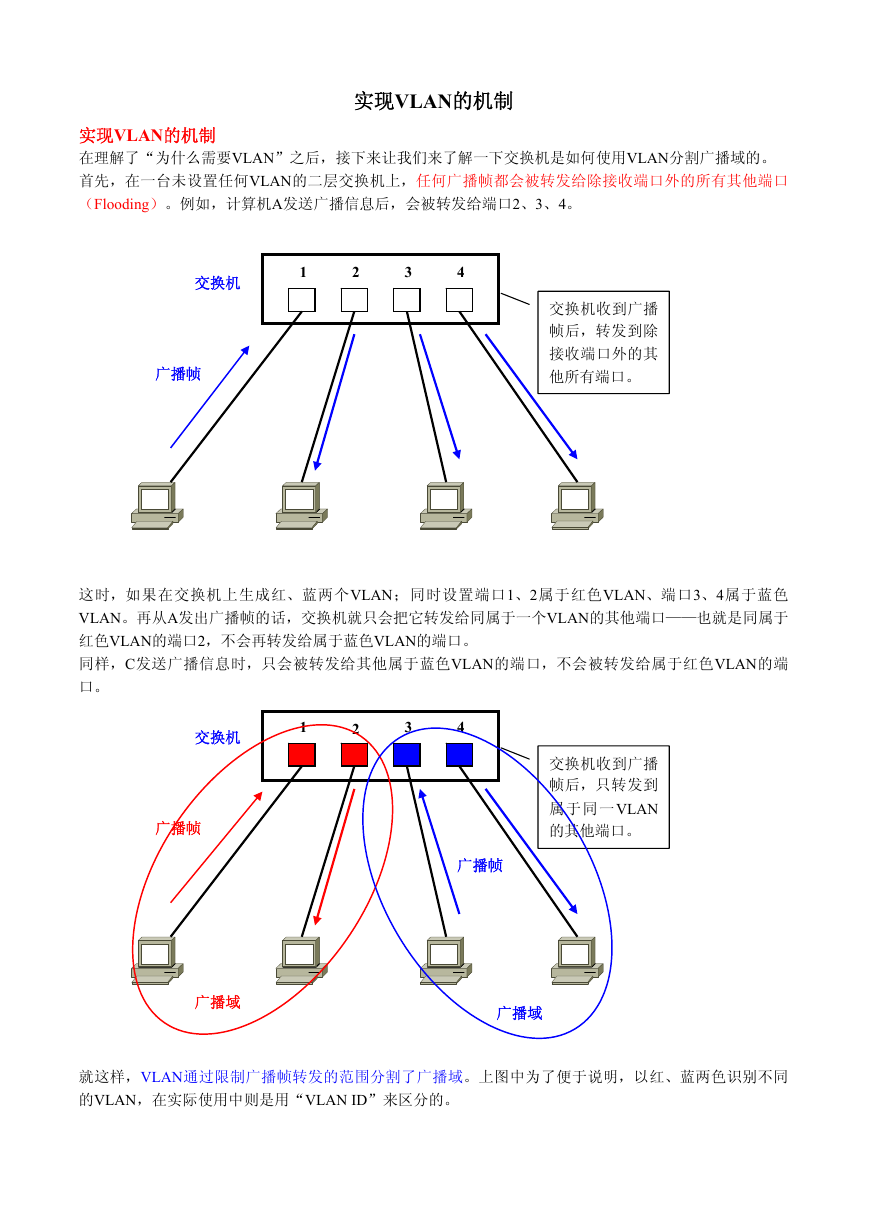

实现VLAN的机制实现VLAN的机制在理解了“为什么需要VLAN”之后，接下来让我们来了解一下交换机是如何使用VLAN分割广播域的。首先，在一台未设置任何VLAN的二层交换机上，任何广播帧都会被转发给除接收端口外的所有其他端口（Flooding）。例如，计算机A发送广播信息后，会被转发给端口2、3、4。交换机 1 2 3 4 广播帧交换机收到广播帧后，转发到除接收端口外的其他所有端口。这时，如果在交换机上生成红、蓝两个VLAN；同时设置端口1、2属于红色VLAN、端口3、4属于蓝色 VLAN。再从A发出广播帧的话，交换机就只会把它转发给同属于一个VLAN的其他端口——也就是同属于红色VLAN的端口2，不会再转发给属于蓝色VLAN的端口。同样，C发送广播信息时，只会被转发给其他属于蓝色VLAN的端口，不会被转发给属于红色VLAN的端口。交换机 1 2 3 4 广播帧广播帧交换机收到广播帧后，只转发到属于同一VLAN 的其他端口。广播域广播域就这样，VLAN通过限制广播帧转发的范围分割了广播域。上图中为了便于说明，以红、蓝两色识别不同的VLAN，在实际使用中则是用“VLAN ID”来区分的。

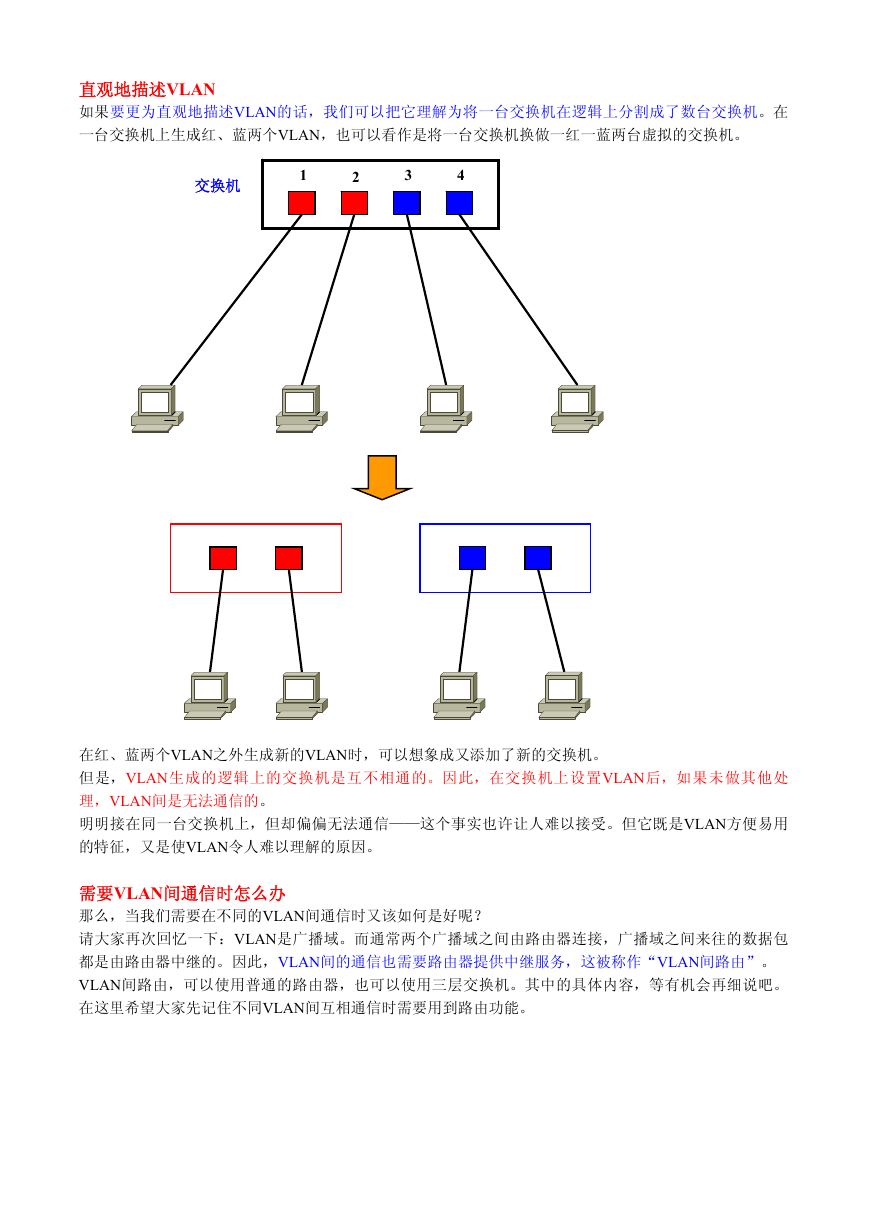

直观地描述VLAN 如果要更为直观地描述VLAN的话，我们可以把它理解为将一台交换机在逻辑上分割成了数台交换机。在一台交换机上生成红、蓝两个VLAN，也可以看作是将一台交换机换做一红一蓝两台虚拟的交换机。交换机 1 2 3 4 在红、蓝两个VLAN之外生成新的VLAN时，可以想象成又添加了新的交换机。但是，VLAN生成的逻辑上的交换机是互不相通的。因此，在交换机上设置VLAN后，如果未做其他处理，VLAN间是无法通信的。明明接在同一台交换机上，但却偏偏无法通信——这个事实也许让人难以接受。但它既是VLAN方便易用的特征，又是使VLAN令人难以理解的原因。需要VLAN间通信时怎么办那么，当我们需要在不同的VLAN间通信时又该如何是好呢？请大家再次回忆一下：VLAN是广播域。而通常两个广播域之间由路由器连接，广播域之间来往的数据包都是由路由器中继的。因此，VLAN间的通信也需要路由器提供中继服务，这被称作“VLAN间路由”。 VLAN间路由，可以使用普通的路由器，也可以使用三层交换机。其中的具体内容，等有机会再细说吧。在这里希望大家先记住不同VLAN间互相通信时需要用到路由功能。

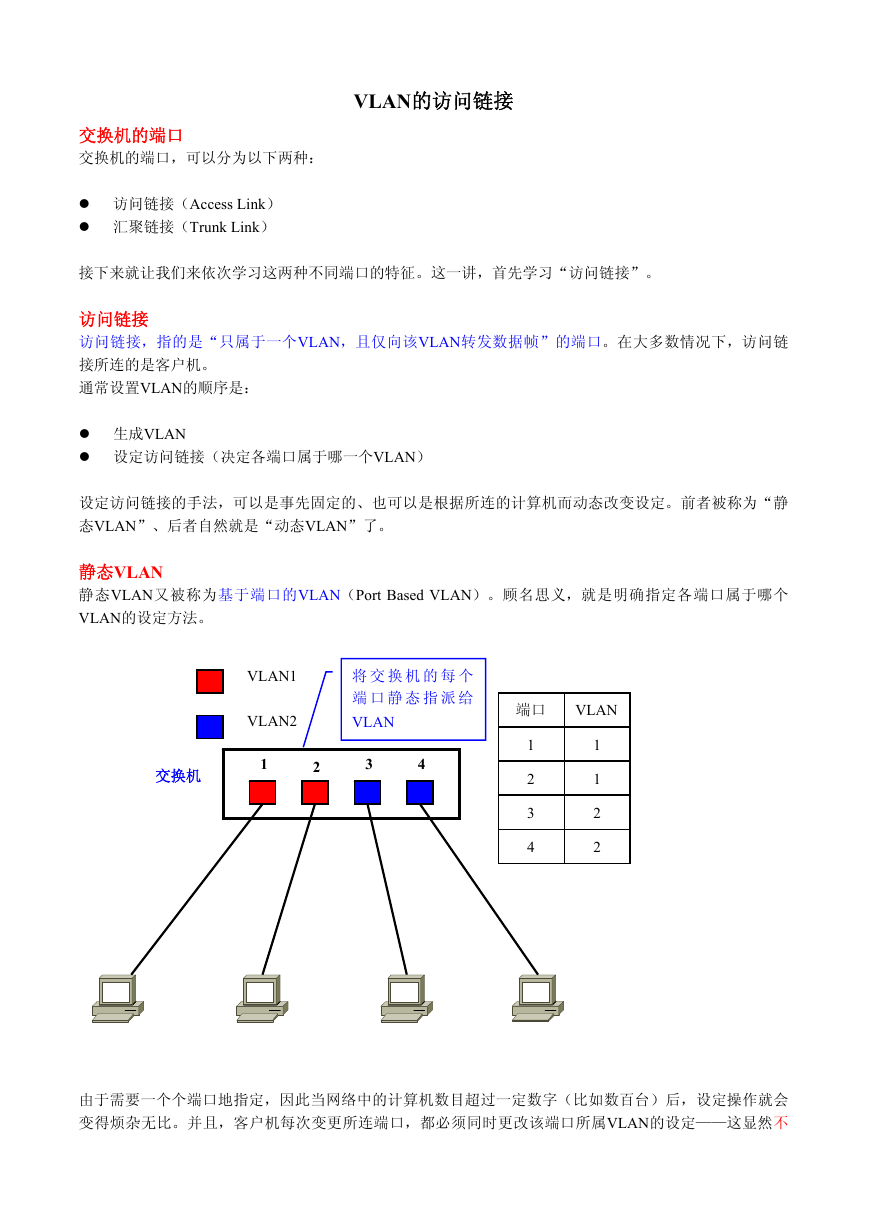

VLAN的访问链接交换机的端口交换机的端口，可以分为以下两种：访问链接（Access Link）汇聚链接（Trunk Link）接下来就让我们来依次学习这两种不同端口的特征。这一讲，首先学习“访问链接”。访问链接访问链接，指的是“只属于一个VLAN，且仅向该VLAN转发数据帧”的端口。在大多数情况下，访问链接所连的是客户机。通常设置VLAN的顺序是：生成VLAN 设定访问链接（决定各端口属于哪一个VLAN）设定访问链接的手法，可以是事先固定的、也可以是根据所连的计算机而动态改变设定。前者被称为“静态VLAN”、后者自然就是“动态VLAN”了。静态VLAN 静态VLAN又被称为基于端口的VLAN（Port Based VLAN）。顾名思义，就是明确指定各端口属于哪个 VLAN的设定方法。 VLAN1 VLAN2 将交换机的每个端口静态指派给 VLAN 交换机 1 2 3 4 端口 VLAN 1 2 3 4 1 1 2 2 由于需要一个个端口地指定，因此当网络中的计算机数目超过一定数字（比如数百台）后，设定操作就会变得烦杂无比。并且，客户机每次变更所连端口，都必须同时更改该端口所属VLAN的设定——这显然不

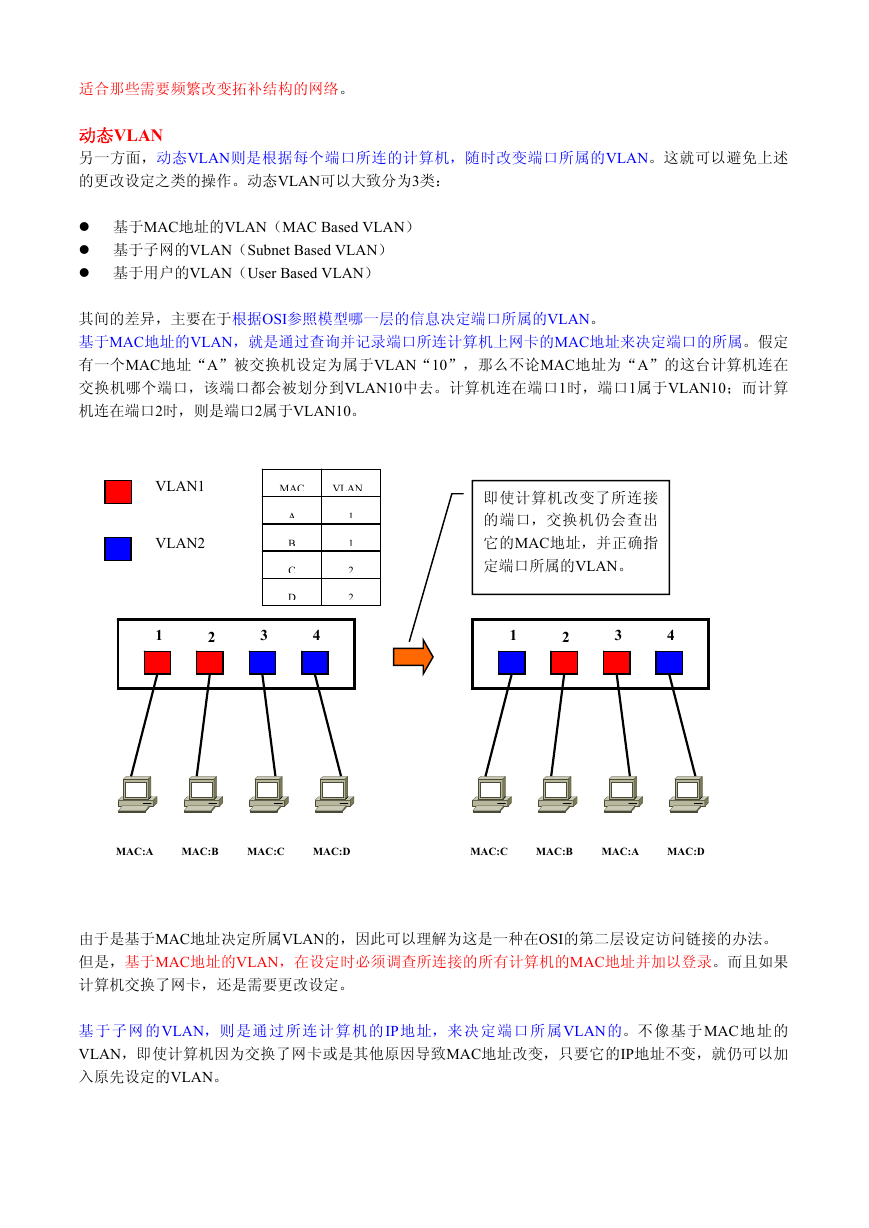

适合那些需要频繁改变拓补结构的网络。动态VLAN 另一方面，动态VLAN则是根据每个端口所连的计算机，随时改变端口所属的VLAN。这就可以避免上述的更改设定之类的操作。动态VLAN可以大致分为3类：基于MAC地址的VLAN（MAC Based VLAN）基于子网的VLAN（Subnet Based VLAN）基于用户的VLAN（User Based VLAN）其间的差异，主要在于根据OSI参照模型哪一层的信息决定端口所属的VLAN。基于MAC地址的VLAN，就是通过查询并记录端口所连计算机上网卡的MAC地址来决定端口的所属。假定有一个MAC地址“A”被交换机设定为属于VLAN“10”，那么不论MAC地址为“A”的这台计算机连在交换机哪个端口，该端口都会被划分到VLAN10中去。计算机连在端口1时，端口1属于VLAN10；而计算机连在端口2时，则是端口2属于VLAN10。 VLAN1 VLAN2 MAC A B C D VLAN 1 1 2 2 即使计算机改变了所连接的端口，交换机仍会查出它的MAC地址，并正确指定端口所属的VLAN。 1 2 3 4 1 2 3 4 MAC:A MAC:B MAC:C MAC:D MAC:C MAC:B MAC:A MAC:D 由于是基于MAC地址决定所属VLAN的，因此可以理解为这是一种在OSI的第二层设定访问链接的办法。但是，基于MAC地址的VLAN，在设定时必须调查所连接的所有计算机的MAC地址并加以登录。而且如果计算机交换了网卡，还是需要更改设定。基于子网的VLAN，则是通过所连计算机的IP地址，来决定端口所属VLAN的。不像基于MAC地址的 VLAN，即使计算机因为交换了网卡或是其他原因导致MAC地址改变，只要它的IP地址不变，就仍可以加入原先设定的VLAN。

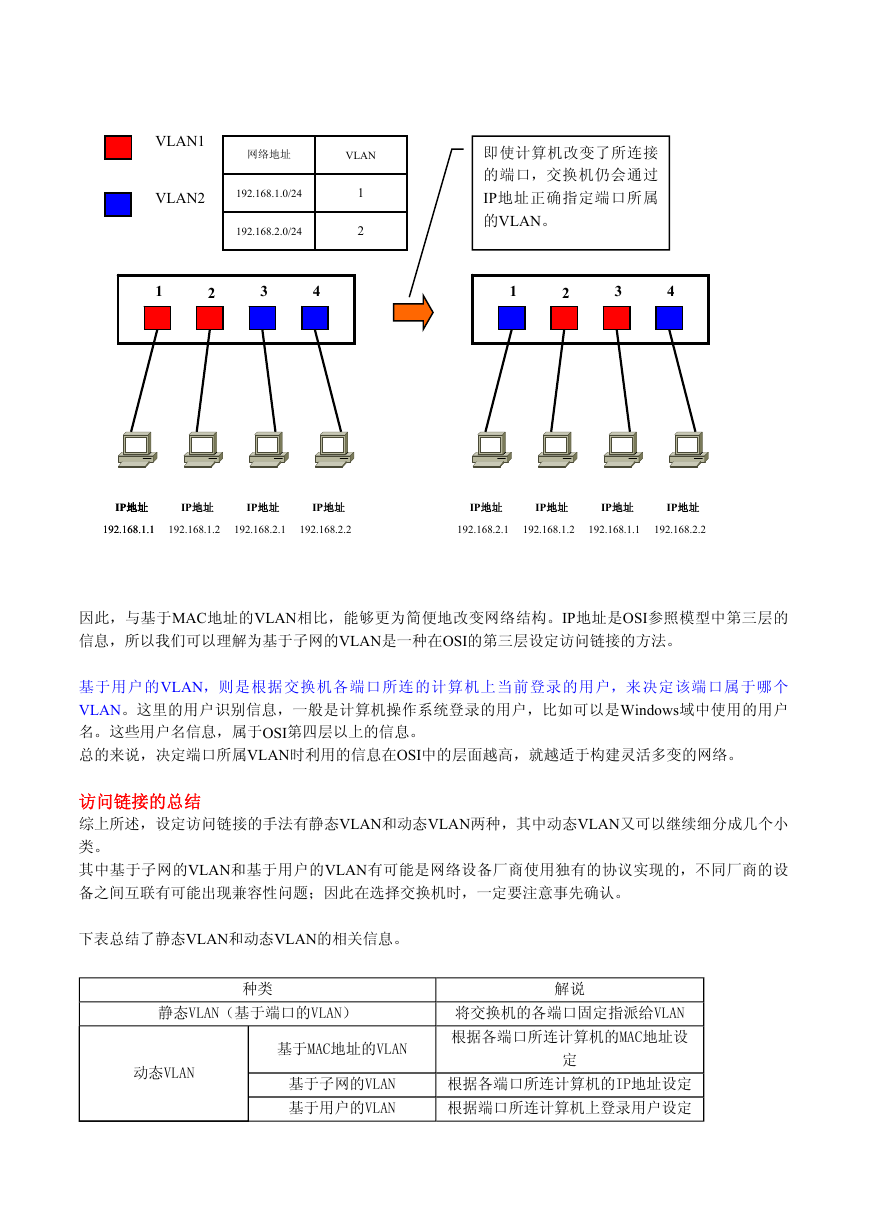

VLAN1 VLAN2 网络地址 VLAN 192.168.1.0/24 192.168.2.0/24 1 2 即使计算机改变了所连接的端口，交换机仍会通过 IP地址正确指定端口所属的VLAN。 1 2 3 4 1 2 3 4 IP地址 IP地址 192.168.1.1 192.168.1.1 IP地址 192.168.1.2 IP地址 192.168.2.1 IP地址 192.168.2.2 IP地址 192.168.2.1 IP地址 192.168.1.2 IP地址 192.168.1.1 IP地址 192.168.2.2 因此，与基于MAC地址的VLAN相比，能够更为简便地改变网络结构。IP地址是OSI参照模型中第三层的信息，所以我们可以理解为基于子网的VLAN是一种在OSI的第三层设定访问链接的方法。基于用户的VLAN，则是根据交换机各端口所连的计算机上当前登录的用户，来决定该端口属于哪个 VLAN。这里的用户识别信息，一般是计算机操作系统登录的用户，比如可以是Windows域中使用的用户名。这些用户名信息，属于OSI第四层以上的信息。总的来说，决定端口所属VLAN时利用的信息在OSI中的层面越高，就越适于构建灵活多变的网络。访问链接的总结综上所述，设定访问链接的手法有静态VLAN和动态VLAN两种，其中动态VLAN又可以继续细分成几个小类。其中基于子网的VLAN和基于用户的VLAN有可能是网络设备厂商使用独有的协议实现的，不同厂商的设备之间互联有可能出现兼容性问题；因此在选择交换机时，一定要注意事先确认。下表总结了静态VLAN和动态VLAN的相关信息。种类静态VLAN（基于端口的VLAN）基于MAC地址的VLAN 解说将交换机的各端口固定指派给VLAN 根据各端口所连计算机的MAC地址设定动态VLAN 基于子网的VLAN 基于用户的VLAN 根据各端口所连计算机的IP地址设定根据端口所连计算机上登录用户设定
