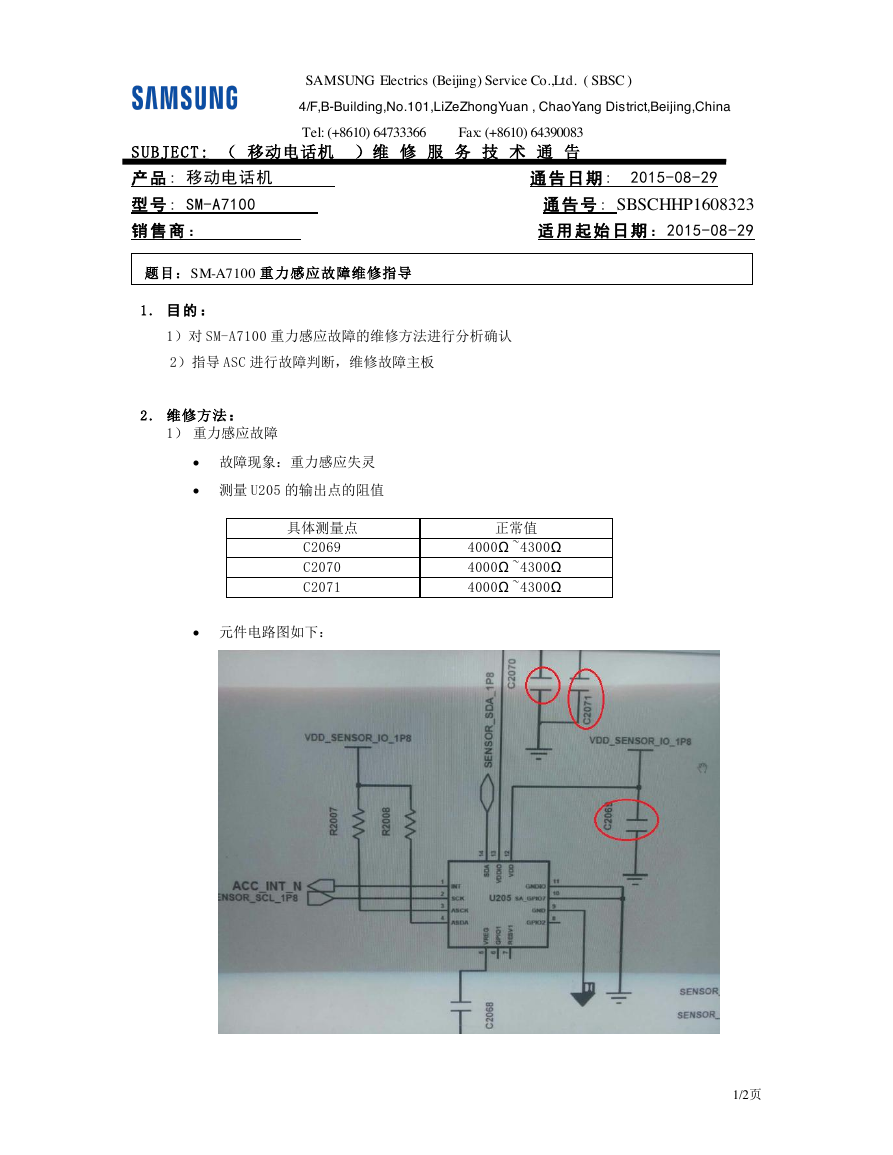

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China Tel: (+8610) 64733366 Fax: (+8610) 64390083 SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 产 品 : 移动电话机 通 告 日 期 : 2015-08-29 通 告 号 : SBSCHHP1608323 型 号 : SM-A7100 销 售 商 ： 适 用 起 始 日 期 ：2015-08-29 题目：SM-A7100 重力感应故障维修指导 1 . 目 的 ： 1）对 SM-A7100 重力感应故障的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2 . 维修方法： 1） 重力感应故障  故障现象：重力感应失灵  测量 U205 的输出点的阻值 具体测量点 C2069 C2070 C2071 正常值 4000Ω ~4300Ω 4000Ω ~4300Ω 4000Ω ~4300Ω  元件电路图如下： 1/2页 

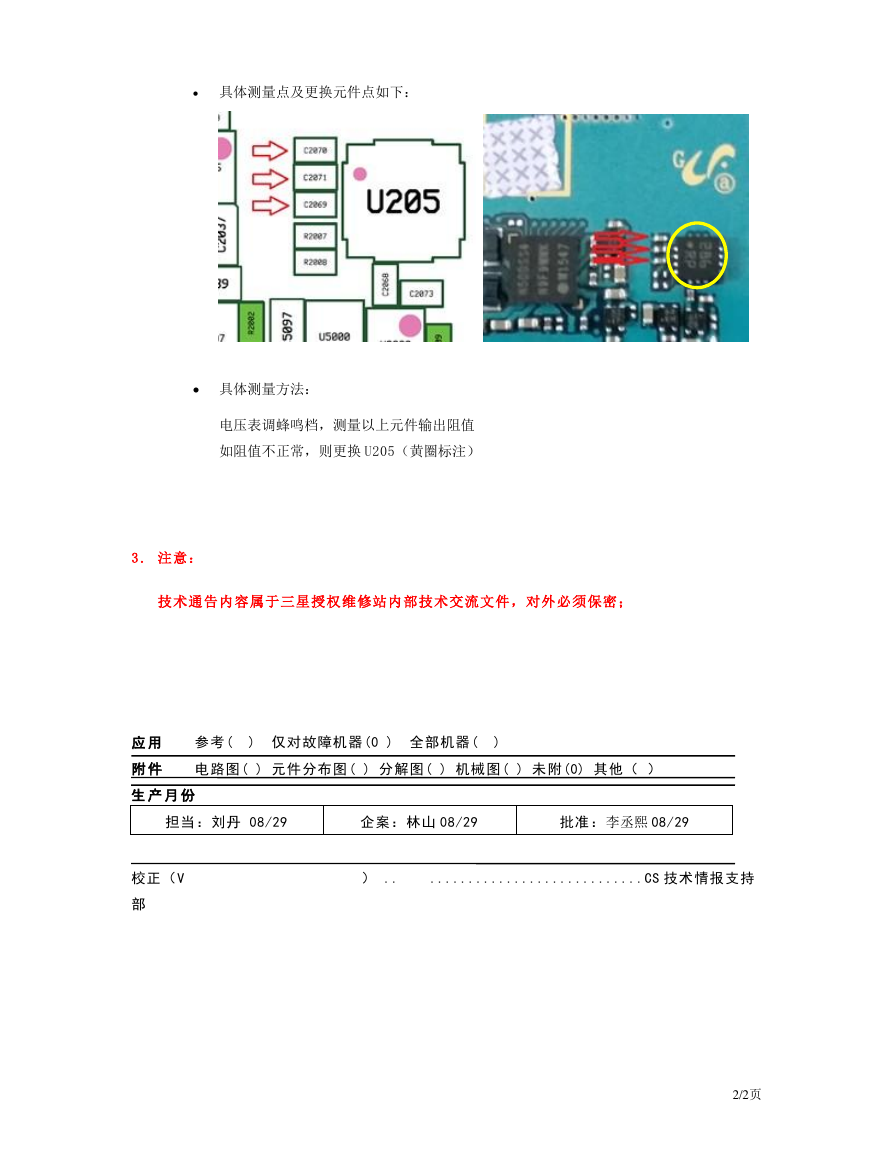

 具体测量点及更换元件点如下：  具体测量方法： 电压表调蜂鸣档，测量以上元件输出阻值 如阻值不正常，则更换 U205（黄圈标注） 3 . 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 应 用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生 产 月 份 担当：刘丹 08/29 企案：林山 08/29 批准：李丞熙 08/29 校正（V ） .. ............................CS 技术情报支持 部 2/2页
