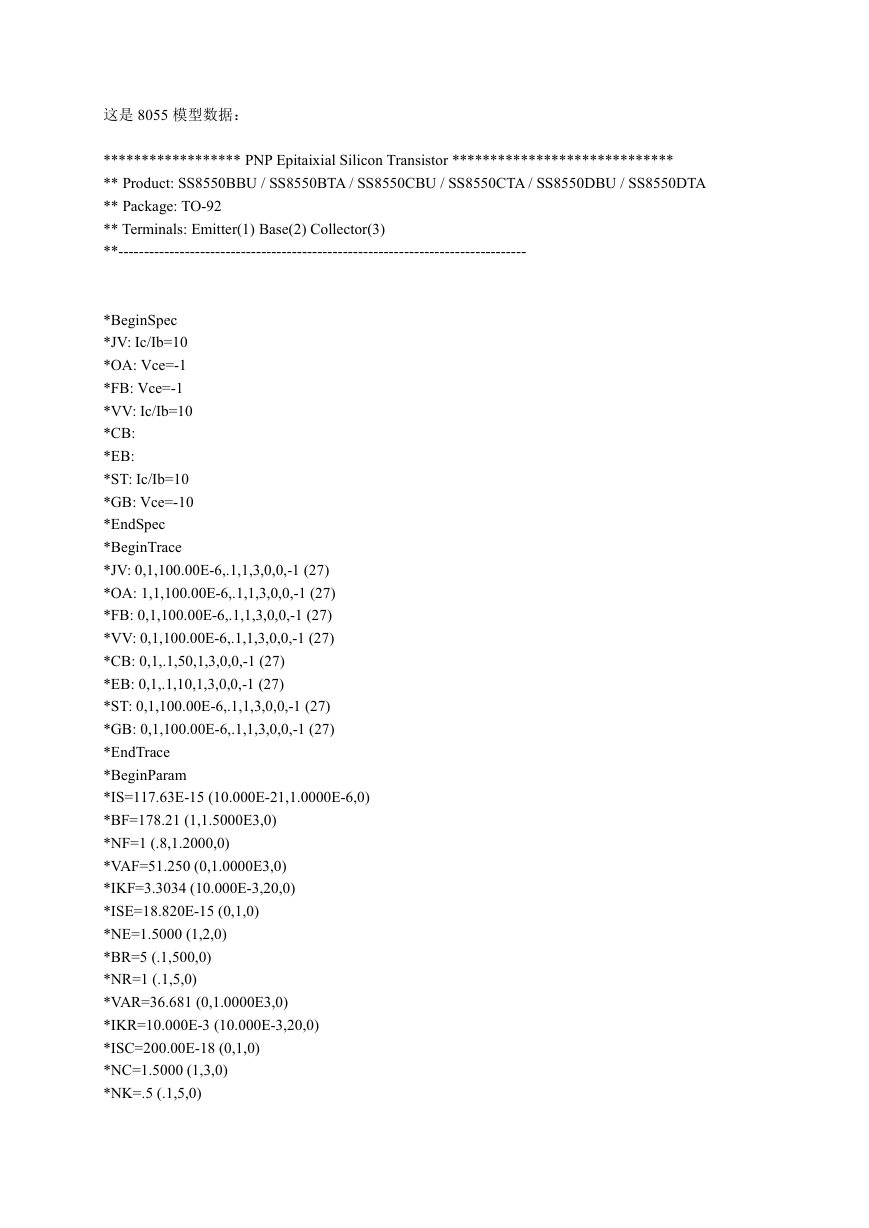

这是 8055 模型数据： ****************** PNP Epitaixial Silicon Transistor ***************************** ** Product: SS8550BBU / SS8550BTA / SS8550CBU / SS8550CTA / SS8550DBU / SS8550DTA ** Package: TO-92 ** Terminals: Emitter(1) Base(2) Collector(3) **-------------------------------------------------------------------------------- *BeginSpec *JV: Ic/Ib=10 *OA: Vce=-1 *FB: Vce=-1 *VV: Ic/Ib=10 *CB: *EB: *ST: Ic/Ib=10 *GB: Vce=-10 *EndSpec *BeginTrace *JV: 0,1,100.00E-6,.1,1,3,0,0,-1 (27) *OA: 1,1,100.00E-6,.1,1,3,0,0,-1 (27) *FB: 0,1,100.00E-6,.1,1,3,0,0,-1 (27) *VV: 0,1,100.00E-6,.1,1,3,0,0,-1 (27) *CB: 0,1,.1,50,1,3,0,0,-1 (27) *EB: 0,1,.1,10,1,3,0,0,-1 (27) *ST: 0,1,100.00E-6,.1,1,3,0,0,-1 (27) *GB: 0,1,100.00E-6,.1,1,3,0,0,-1 (27) *EndTrace *BeginParam *IS=117.63E-15 (10.000E-21,1.0000E-6,0) *BF=178.21 (1,1.5000E3,0) *NF=1 (.8,1.2000,0) *VAF=51.250 (0,1.0000E3,0) *IKF=3.3034 (10.000E-3,20,0) *ISE=18.820E-15 (0,1,0) *NE=1.5000 (1,2,0) *BR=5 (.1,500,0) *NR=1 (.1,5,0) *VAR=36.681 (0,1.0000E3,0) *IKR=10.000E-3 (10.000E-3,20,0) *ISC=200.00E-18 (0,1,0) *NC=1.5000 (1,3,0) *NK=.5 (.1,5,0)

*RE=0 (0,100.00E3,0) *RB=122 (0,100,0) *RC=1 (0,100.00E3,0) *CJE=99.513E-12 (0,1,0) *VJE=.77795 (.35,1.5000,0) *MJE=.38009 (.1,1,0) *CJC=33.278E-12 (0,1,0) *VJC=.65102 (.35,1.5000,0) *MJC=.38907 (.1,1,0) *FC=.49925 (.1,1.5000,0) *TF=796.00E-12 (0,1,0) *XTF=10 (0,100.00E3,0) *VTF=10 (0,100.00E3,0) *ITF=1 (0,100.00E3,0) *PTF=0 (0,360,0) *TR=10.000E-9 (0,1,0) *EG=1.1695 (.69,5,0) *XTB=1.6730 (0,100.00E3,0) *XTI=3 (.1,100.00E3,0) *EndParam *DEVICE=SS8550,PNP * SS8550 PNP model * created using Model Editor release 10.5.0 on 11/27/08 at 09:04 * The Model Editor is a PSpice product. .MODEL SS8550 PNP + IS=117.63E-15 + BF=178.21 + VAF=51.250 + IKF=3.3034 + ISE=18.820E-15 + BR=5 + VAR=36.681 + IKR=10.000E-3 + ISC=200.00E-18 + NC=1.5000 + RB=122 + RC=1 + CJE=99.513E-12 + VJE=.77795 + MJE=.38009 + CJC=33.278E-12 + VJC=.65102 + MJC=.38907 + FC=.49925 = 0.389073 = 7.96E-10 = 3.32783E-11 = 178.208 = 1 VAR = 36.6808 MJC TF CJC VJE = 0.777949 RBM = 27.073 = 1 = 3.3034 FC = 0.499252 CJC TF RB NC = 122 = 1.5 BF NF NR IKF = 3.32783E-11 = 7.96E-10 NF = 1 IKF ISE = 3.3034 = 1.882E-14 RBM = 27.073

+ TF=796.00E-12 + XTF=10 + VTF=10 + ITF=1 + TR=10.000E-9 + EG=1.1695 + XTB=1.6730 XTB XTI = 1.6730 = 3 XTI = 3 新建一文档文件，黏贴复制上面的数据，另存为 ss8550.cir，生成 cir 文件元件制作方法：以 Multisim 为例：打开“工具”中的“元件向导”在元件名中键入 ss8550，点下一步后，点选择封装

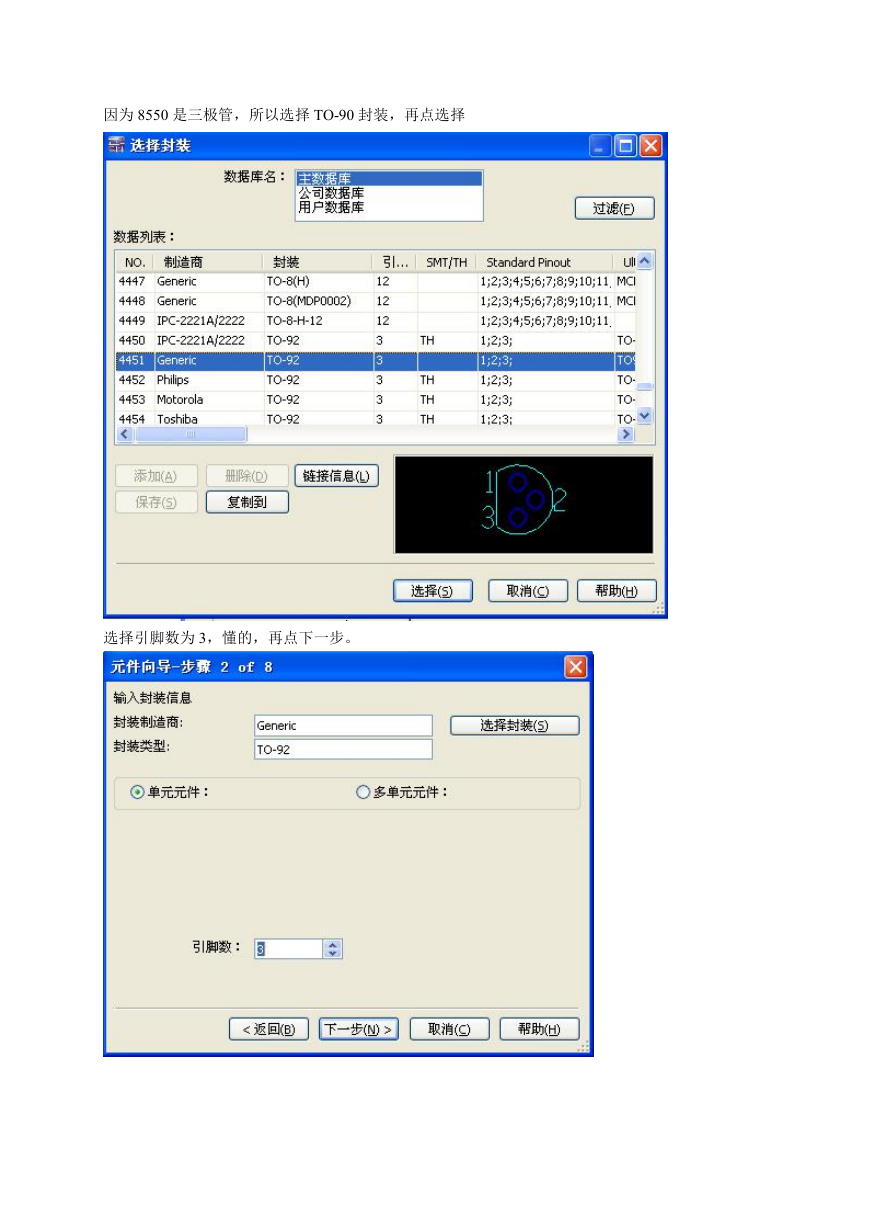

因为 8550 是三极管，所以选择 TO-90 封装，再点选择选择引脚数为 3，懂的，再点下一步。

因为要选择三极管电路符号，再点从数据库复制随便找一个 PNP 的三极管，后点确定

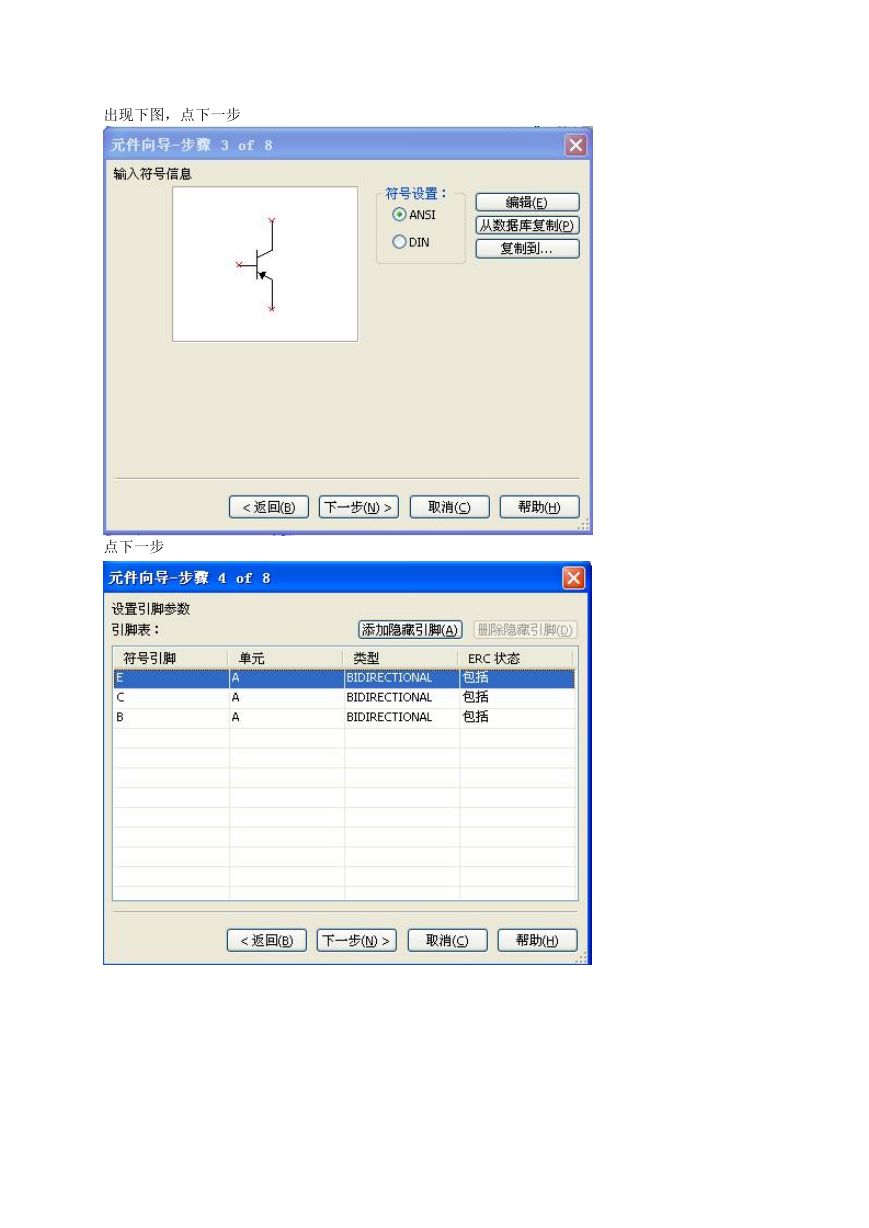

出现下图，点下一步点下一步

设置封装引脚从文件中加载由上面数据生成的 SS8550.cir 文件

添加系列
