10 秒定时报警器 1 训练内容及要求 1.1 训练内容设计出一个用于控制时钟的控制器。准确地理解有关要求，独立完成系统设计，要求所设计的电路具有以下功能：（1）可以显示 10 秒内的计时时间。（2）当计数时间到 10 秒时，蜂鸣器发出报警器。 2 系统工作原理 2.1 设计思路电路总体上分为控制、显示和报警部分。由单片机作为核心器件来控制 2 位数码管的显示，具体显示内容及方式由软件来完成，分别控制它的个位和十位；复位电路采用按键复位，结合程序控制；报警部分是蜂鸣器。 2.2 设计原理单片机 P0 口的 P0.0~P0.6 分别接到数码管的 A~G,用来控制数码管显示的数值大小，而 P0.7 口接数码管的 DP 端，并且这 8 个管脚接到 RESPACK8 接到电源，相当于一个上拉电阻；P2 口的 P2.0 和 P2.1 通过反相器 74LS04 分别接到数码管的 1、2 端，控制数码管的个位和十位的显示；P3.0 口通过按键接地，这是系统中唯一的按键，结合程序来完成三个按键的功能：当第一次按下按键时，系统暂停；当第二次按下按键时，系统开始；当第三次按下按键时，系统复位清零；P3.7 口直接接到蜂鸣器 Speaker，控制系统满足一定要求时的报警。 3 程序设计方案 3.1 对主程序的分析：在主程序中，首先设定定时器的工作方式为方式 1，再设定计数的初值，打开中断和定时器，通过 while（1）语句来调用 display（sun）和 keycan（）来控制系统的显示和按键。 void main() {

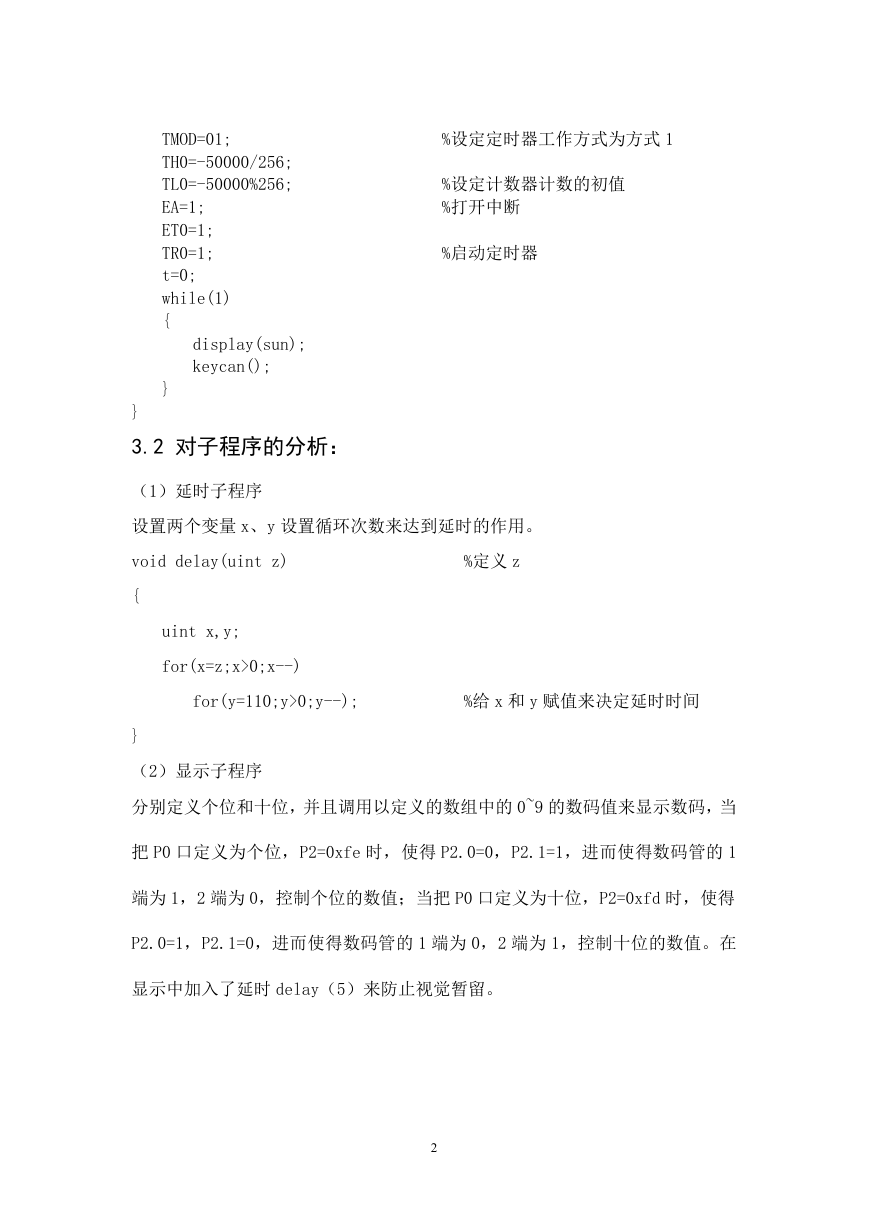

%设定定时器工作方式为方式 1 %设定计数器计数的初值 %打开中断 %启动定时器 TMOD=01; TH0=-50000/256; TL0=-50000%256; EA=1; ET0=1; TR0=1; t=0; while(1) { display(sun); keycan(); } } 3.2 对子程序的分析：（1）延时子程序设置两个变量 x、y 设置循环次数来达到延时的作用。 void delay(uint z) %定义 z { } uint x,y; for(x=z;x>0;x--) for(y=110;y>0;y--); %给 x 和 y 赋值来决定延时时间（2）显示子程序分别定义个位和十位，并且调用以定义的数组中的 0~9 的数码值来显示数码，当把 P0 口定义为个位，P2=0xfe 时，使得 P2.0=0，P2.1=1，进而使得数码管的 1 端为 1，2 端为 0，控制个位的数值；当把 P0 口定义为十位，P2=0xfd 时，使得 P2.0=1，P2.1=0，进而使得数码管的 1 端为 0，2 端为 1，控制十位的数值。在显示中加入了延时 delay（5）来防止视觉暂留。 2

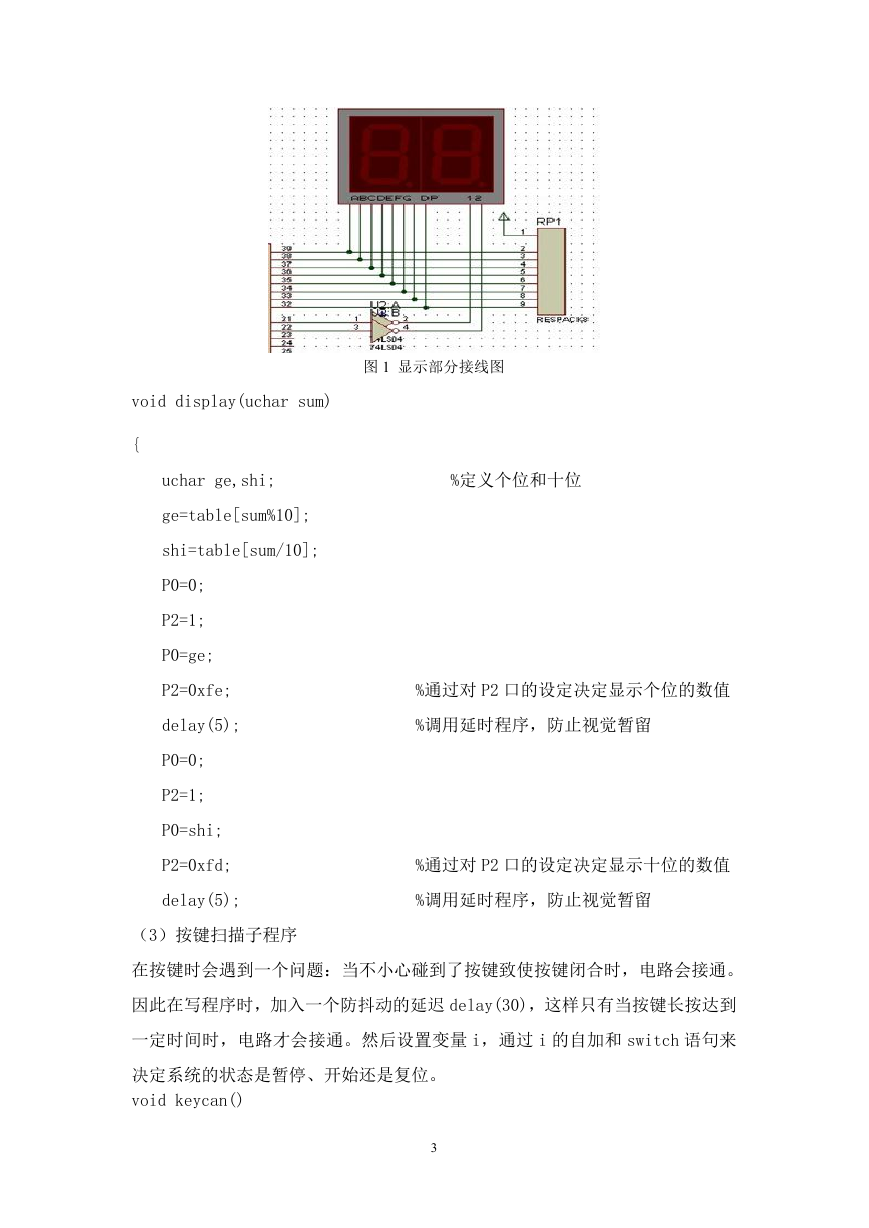

图 1 显示部分接线图 void display(uchar sum) { uchar ge,shi; %定义个位和十位 ge=table[sum%10]; shi=table[sum/10]; P0=0; P2=1; P0=ge; P2=0xfe; delay(5); P0=0; P2=1; P0=shi; P2=0xfd; delay(5); %通过对 P2 口的设定决定显示个位的数值 %调用延时程序，防止视觉暂留 %通过对 P2 口的设定决定显示十位的数值 %调用延时程序，防止视觉暂留（3）按键扫描子程序在按键时会遇到一个问题：当不小心碰到了按键致使按键闭合时，电路会接通。因此在写程序时，加入一个防抖动的延迟 delay(30)，这样只有当按键长按达到一定时间时，电路才会接通。然后设置变量 i，通过 i 的自加和 switch 语句来决定系统的状态是暂停、开始还是复位。 void keycan() 3

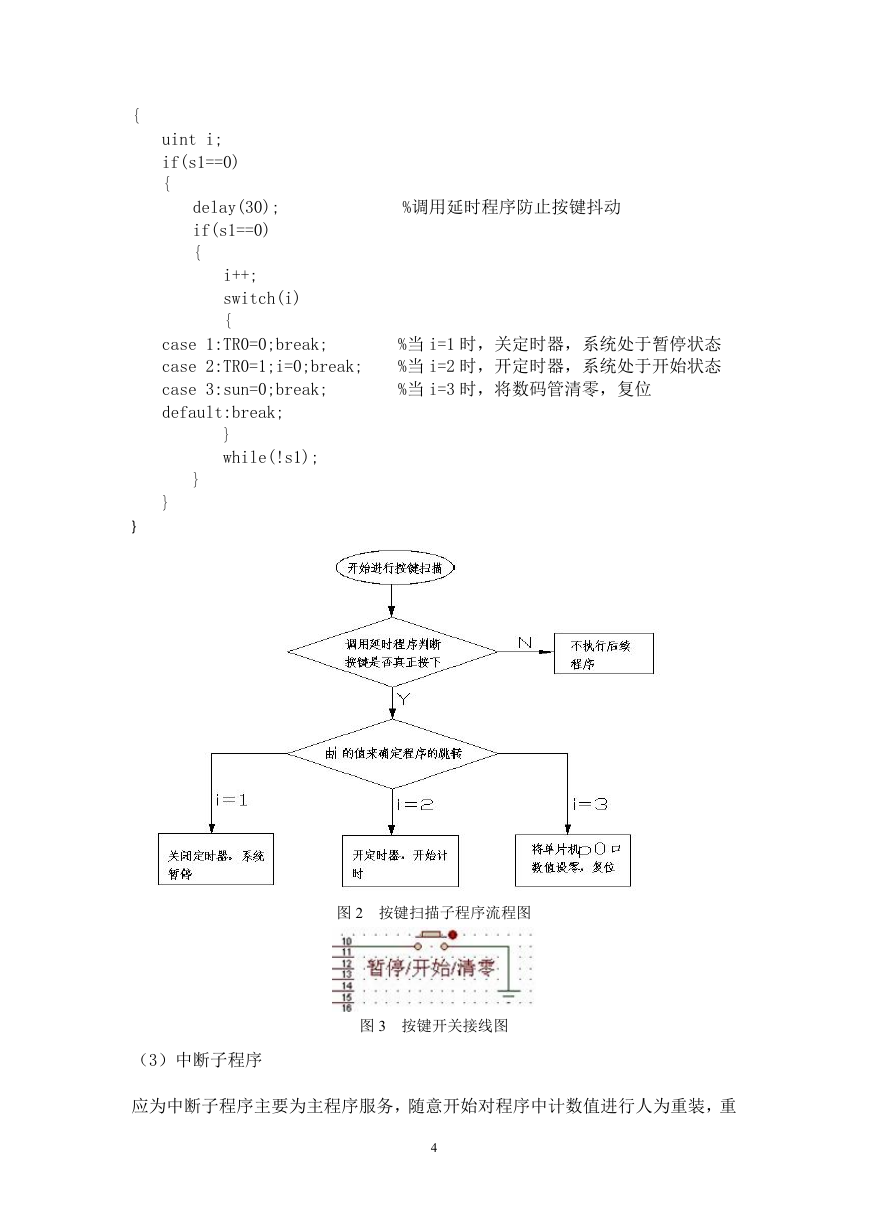

{ uint i; if(s1==0) { delay(30); if(s1==0) { i++; switch(i) { case 1:TR0=0;break; case 2:TR0=1;i=0;break; case 3:sun=0;break; default:break; } while(!s1); } } } %调用延时程序防止按键抖动 %当 i=1 时，关定时器，系统处于暂停状态 %当 i=2 时，开定时器，系统处于开始状态 %当 i=3 时，将数码管清零，复位图 2 按键扫描子程序流程图（3）中断子程序图 3 按键开关接线图应为中断子程序主要为主程序服务，随意开始对程序中计数值进行人为重装，重 4

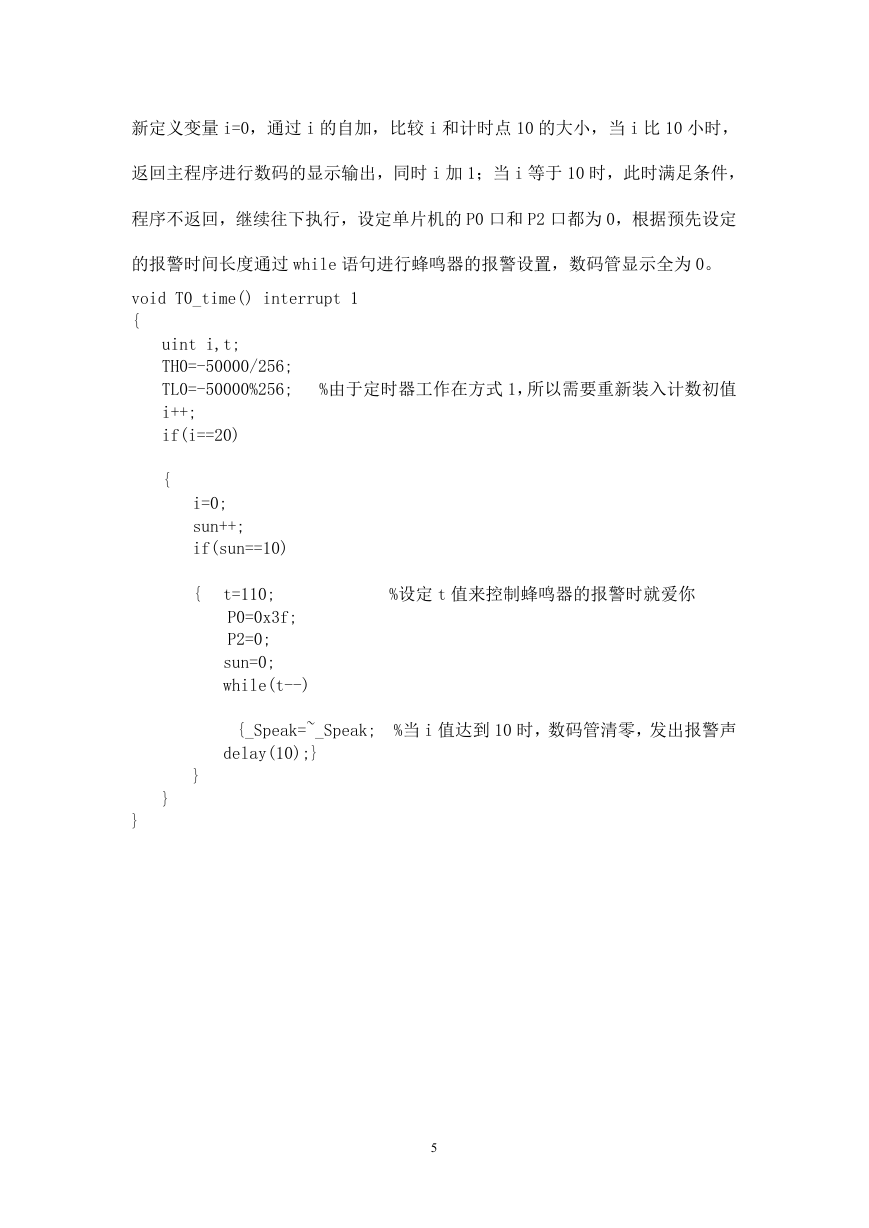

新定义变量 i=0，通过 i 的自加，比较 i 和计时点 10 的大小，当 i 比 10 小时，返回主程序进行数码的显示输出，同时 i 加 1；当 i 等于 10 时，此时满足条件，程序不返回，继续往下执行，设定单片机的 P0 口和 P2 口都为 0，根据预先设定的报警时间长度通过 while 语句进行蜂鸣器的报警设置，数码管显示全为 0。 void T0_time() interrupt 1 { uint i,t; TH0=-50000/256; TL0=-50000%256; i++; if(i==20) { i=0; sun++; if(sun==10) { t=110; P0=0x3f; P2=0; sun=0; while(t--) %由于定时器工作在方式 1，所以需要重新装入计数初值 %设定 t 值来控制蜂鸣器的报警时就爱你 {_Speak=~_Speak; %当 i 值达到 10 时，数码管清零，发出报警声 delay(10);} } } } 5

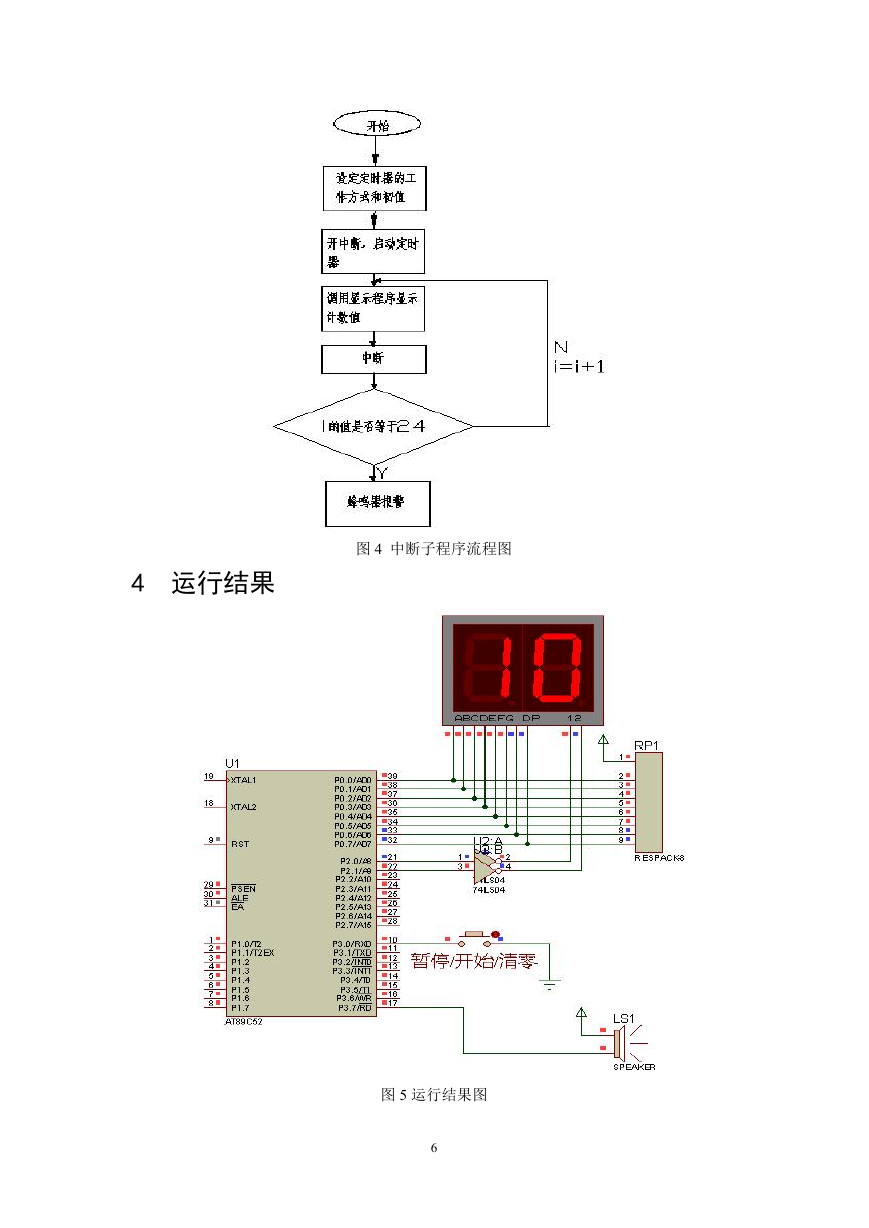

4 运行结果图 4 中断子程序流程图图 5 运行结果图 6

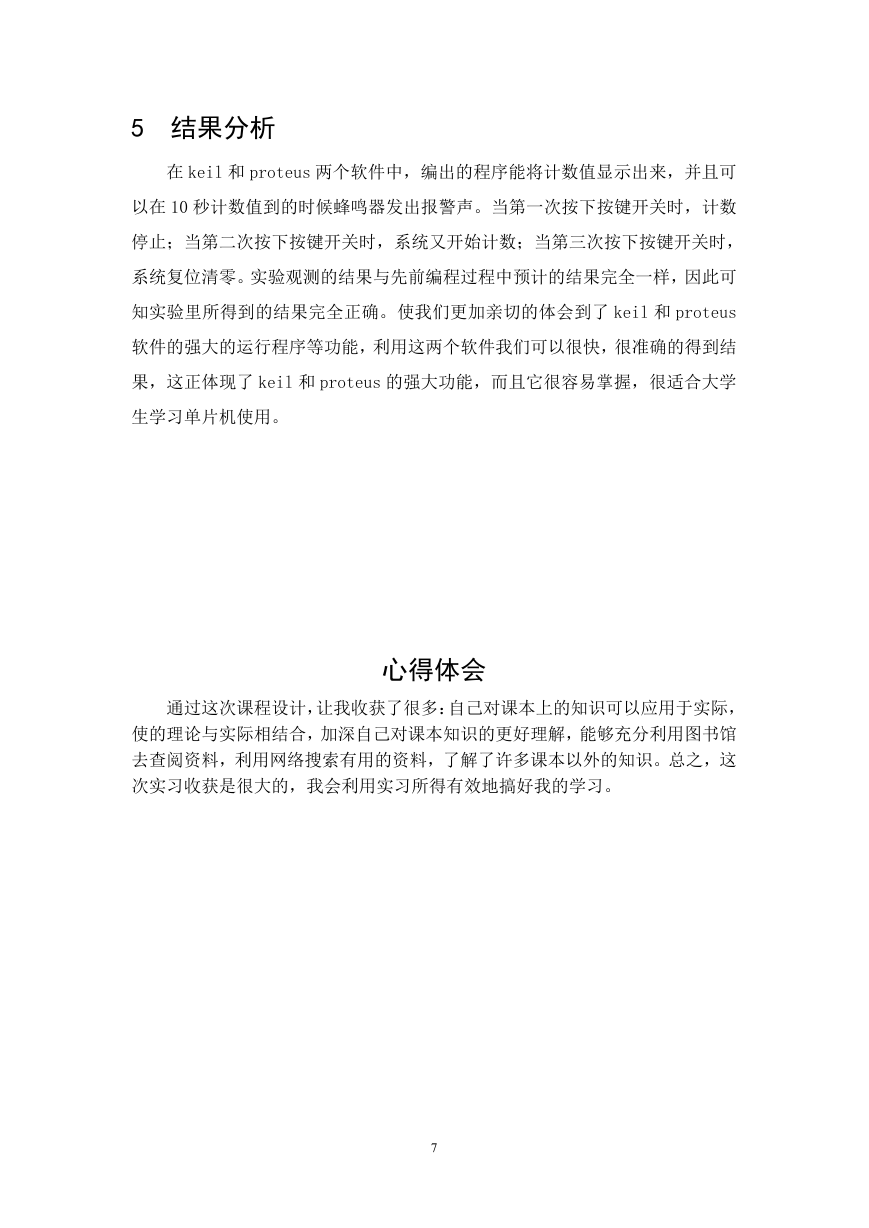

5 结果分析在 keil 和 proteus 两个软件中，编出的程序能将计数值显示出来，并且可以在 10 秒计数值到的时候蜂鸣器发出报警声。当第一次按下按键开关时，计数停止；当第二次按下按键开关时，系统又开始计数；当第三次按下按键开关时，系统复位清零。实验观测的结果与先前编程过程中预计的结果完全一样，因此可知实验里所得到的结果完全正确。使我们更加亲切的体会到了 keil 和 proteus 软件的强大的运行程序等功能，利用这两个软件我们可以很快，很准确的得到结果，这正体现了 keil 和 proteus 的强大功能，而且它很容易掌握，很适合大学生学习单片机使用。心得体会通过这次课程设计，让我收获了很多：自己对课本上的知识可以应用于实际，使的理论与实际相结合，加深自己对课本知识的更好理解，能够充分利用图书馆去查阅资料，利用网络搜索有用的资料，了解了许多课本以外的知识。总之，这次实习收获是很大的，我会利用实习所得有效地搞好我的学习。 7

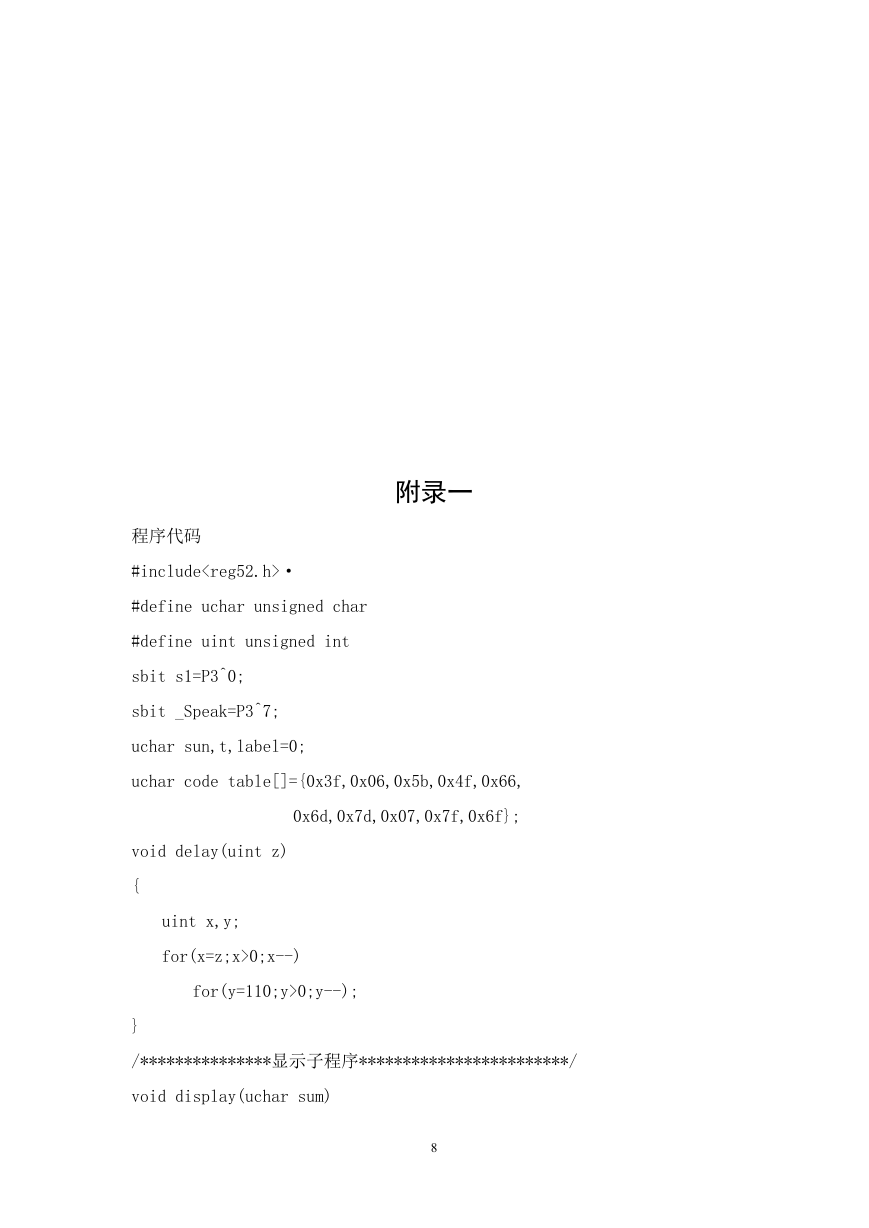

附录一程序代码 #include· #define uchar unsigned char #define uint unsigned int sbit s1=P3^0; sbit _Speak=P3^7; uchar sun,t,label=0; uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f}; void delay(uint z) { } uint x,y; for(x=z;x>0;x--) for(y=110;y>0;y--); /***************显示子程序************************/ void display(uchar sum) 8
