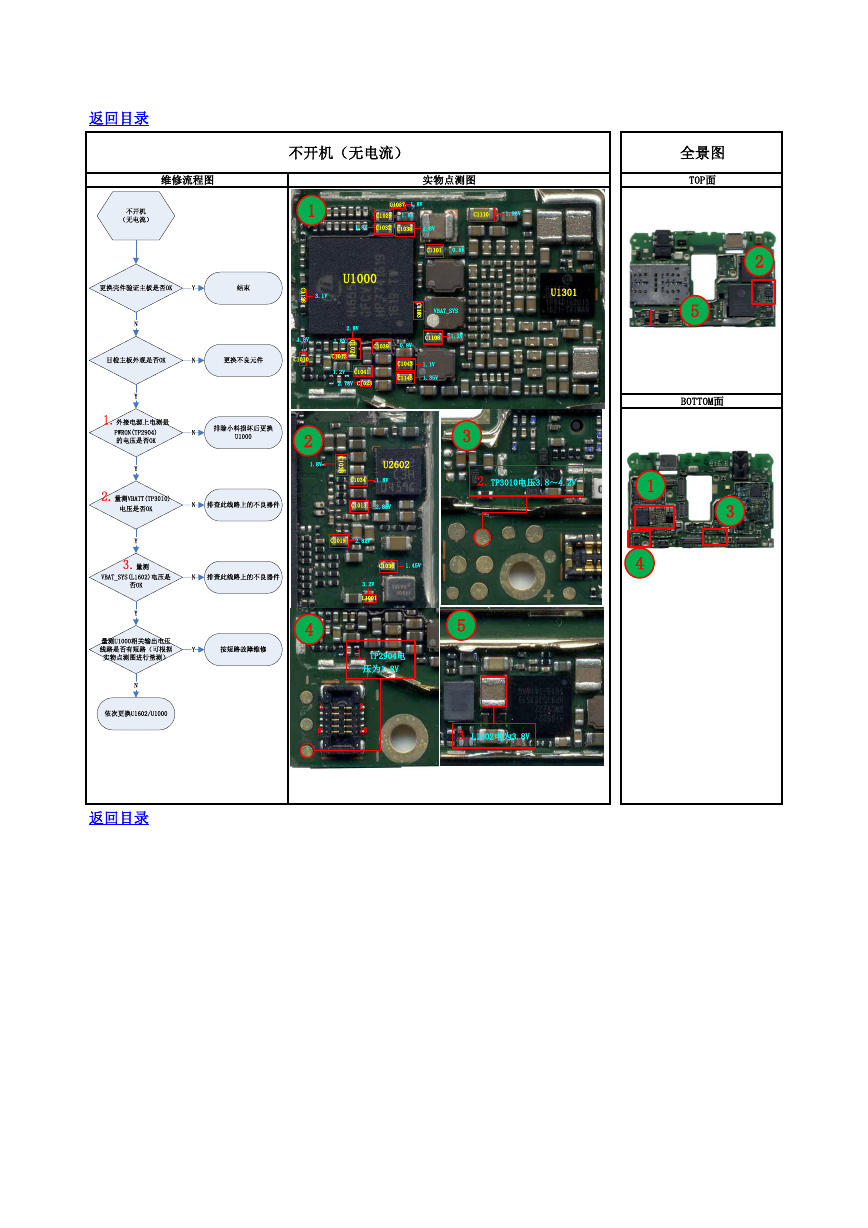

返回目录 不开机（无电流） 维修流程图 实物点测图 1 C1037 1.8V C1029 1.8V 1.8V C1032 C1038 1.8V C1110 1.98V C1101 0.8V C 1 1 0 3 VBAT_SYS C1108 1.2V U1301 C1039 0.8V C1043 1.1V C1145 1.35V U1000 C 1 1 2 8 3.1V 2.8V 1.8V C1012 C 1 0 2 4 1.2V C1041 2.78V C1023 1.8V C1010 2 1.8V C 1 0 3 3 U2602 C1034 1.8V C1013 2.85V C1019 2.82V C1036 1.45V 3.2V L1001 1.TP2904电 压为1.8V 4 1 9 2 10 返回目录 2 全景图 TOP面 5 BOTTOM面 2.TP3010电压3.8～4.2V 1 4 3 3 5 3.L1602电为3.8V 更换不良元件N目检主板外观是否OK不开机（无电流）1.外接电源上电测量PWRON(TP2904)的电压是否OK2.量测VBATT(TP3010)电压是否OKY排除小料损坏后更换U1000NY排查此线路上的不良器件N量测U1000相关输出电压线路是否有短路（可根据实物点测图进行量测）按短路故障维修YY依次更换U1602/U1000N更换壳件验证主板是否OK结束YN3.量测VBAT_SYS(L1602)电压是否OK排查此线路上的不良器件NY
