R15 38.212 物理层复用与信道编码.pdf

发布时间：2022-06-03 发布人：admin 分类：说明书 资料大小：3.14M 资料格式：pdf 举报 版权申诉
第1页 / 共92页
第2页 / 共92页
第3页 / 共92页
第4页 / 共92页
第5页 / 共92页
第6页 / 共92页
第7页 / 共92页
第8页 / 共92页
资料共92页，剩余部分请下载后查看
    内容目录
    前言
    1范围
    2参考
    3定义，符号和缩写
    3.1定义
    3.2符号
    3.3缩略语
    4映射到物理信道
    4.1上行
    4.2下行
    5一般程序
    5.1CRC计算
    5.2代码块分段和代码块CRC附件
    5.2.1极化码（Polar）
    5.2.2低密度奇偶校验编码
    end for
    end for
    5.3信道编码
    5.3.1极化码（Polar）
    5.3.1.1交错
    5.3.1.2极化码（Polar）
    5.3.2低密度奇偶校验编码
    5.3.3短码的信道编码
    5.3.3.1编码1位信息
    5.3.3.2编码2位信息
    5.3.3.3编码其他短码
    5.4速率匹配
    5.4.1Polar代码的速率匹配
    5.4.1.1子块交织
    5.4.1.2位选择
    end for
    end if
    end if
    5.4.1.3交错编码比特
    5.4.2LDPC码的速率匹配
    5.4.2.1位选择
    5.4.2.2比特交织
    5.4.3用于短码的信道编码的速率匹配
    5.5代码块连接
    6上行链路传输信道和控制信息
    6.1随机接入信道
    6.2上行链路共享信道
    6.2.1传输块CRC附件
    6.2.2LDPC基图选择
    6.2.3代码块分段和代码块CRC附件
    6.2.4UL-SCH的信道编码
    6.2.5速率匹配
    6.2.6代码块连接
    6.2.7数据和控制多路复用
    end for
    end for
    end for
    6.3上行链路控制信息
    6.3.1PUCCH上的上行链路控制信息
    6.3.1.1UCI比特序列生成
    6.3.1.1.1仅限HARQ-ACK / SR
    6.3.1.1.2仅限CSI
    6.3.1.1.3HARQ-ACK / SR和CSI
    6.3.1.2代码块分割和CRC附件
    6.3.1.2.1UCI由Polar代码编码
    6.3.1.2.2UCI由短码的信道编码编码
    6.3.1.3UCI的信道编码
    6.3.1.3.1UCI由Polar代码编码
    6.3.1.3.2UCI由短码的信道编码编码
    6.3.1.4速率匹配
    6.3.1.4.1UCI由Polar代码编码
    6.3.1.4.2UCI由短码的信道编码编码
    6.3.1.5代码块连接
    6.3.1.6将编码的UCI比特多路复用到PUCCH
    end for
    end for
    end for
    6.3.2PUSCH上的上行链路控制信息
    6.3.2.1UCI比特序列生成
    6.3.2.1.1HARQ-ACK
    6.3.2.1.2CSI
    6.3.2.2代码块分割和CRC附件
    6.3.2.2.1UCI由Polar代码编码
    6.3.2.2.2UCI由短码的信道编码编码
    6.3.2.3UCI的信道编码
    6.3.2.3.1UCI由Polar代码编码
    6.3.2.3.2UCI由短码的信道编码编码
    6.3.2.4速率匹配
    6.3.2.4.1UCI由Polar代码编码
    6.3.2.4.1.1HARQ-ACK
    6.3.2.4.1.2CSI第1部分
    6.3.2.4.1.3CSI第2部分
    6.3.2.4.2UCI由短码的信道编码编码
    6.3.2.4.2.1HARQ-ACK
    6.3.2.4.2.2CSI第1部分
    6.3.2.4.2.3CSI第2部分
    6.3.2.5代码块连接
    6.3.2.6将编码的UCI比特多路复用到PUSCH
    7下行链路传输信道和控制信息
    7.1广播信道
    7.1.1PBCH有效负载生成
    7.1.2扰
    7.1.3传输块CRC附件
    7.1.4信道编码
    7.1.5速率匹配
    7.2下行链路共享信道和寻呼信道
    7.2.1传输块CRC附件
    7.2.2LDPC基图选择
    7.2.3代码块分段和代码块CRC附件
    7.2.4信道编码
    7.2.5速率匹配
    7.2.6代码块连接
    7.3下行链路控制信息
    7.3.1DCI格式
    7.3.1.1用于调度PUSCH的DCI格式
    7.3.1.1.1格式0_0
    7.3.1.1.2格式0_1
    7.3.1.2用于调度PDSCH的DCI格式
    7.3.1.2.1格式1_0
    7.3.1.2.2格式1_1
    7.3.1.3DCI格式用于其他目的
    7.3.1.3.1格式2_0
    7.3.1.3.2格式2_1
    7.3.1.3.3格式2_2
    7.3.1.3.4格式2_3
    7.3.2CRC附件
    7.3.3信道编码
    7.3.4速率匹配
    附件（资料性）：更新记录

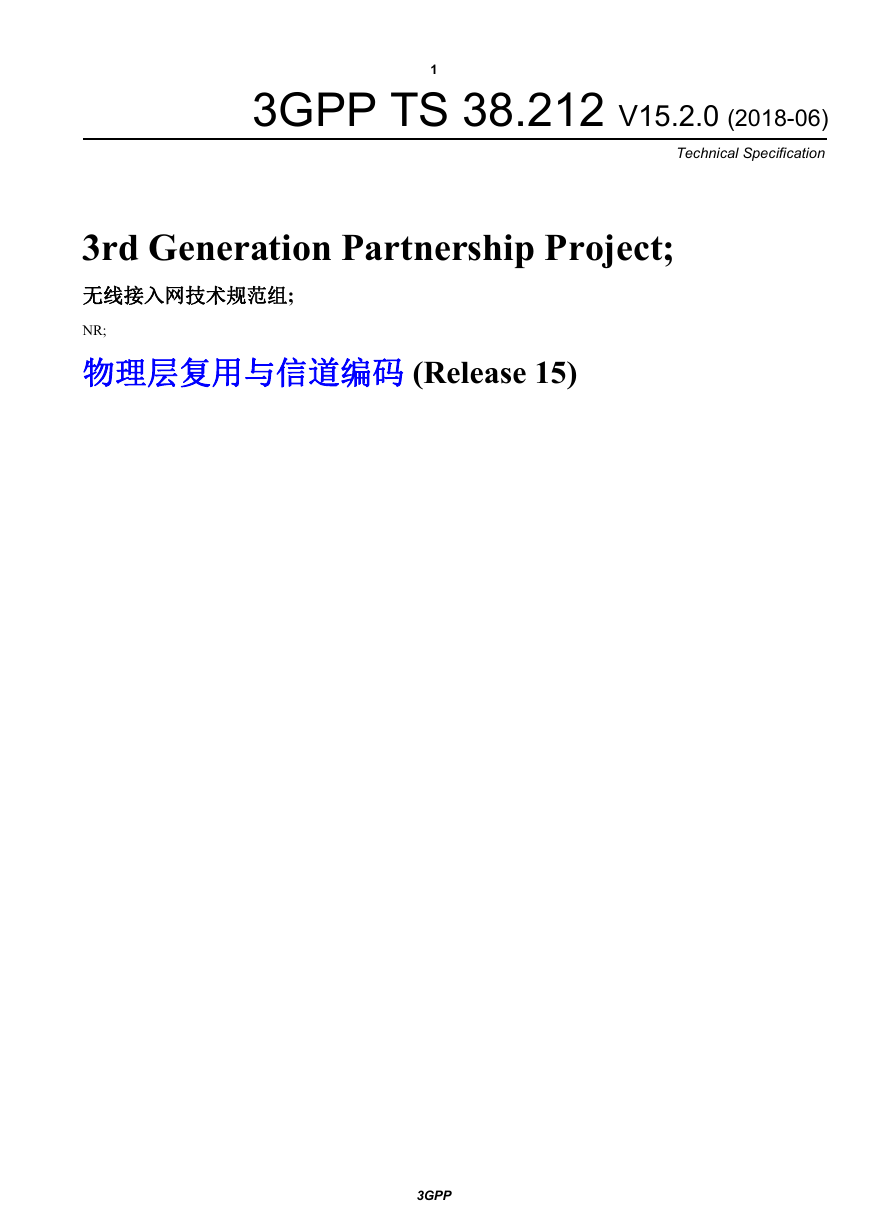

    1 3GPP TS 38.212 V15.2.0 (2018-06) Technical Specification 3rd Generation Partnership Project; 无线接入网技术规范组; NR; 物理层复用与信道编码 (Release 15) 3GPP

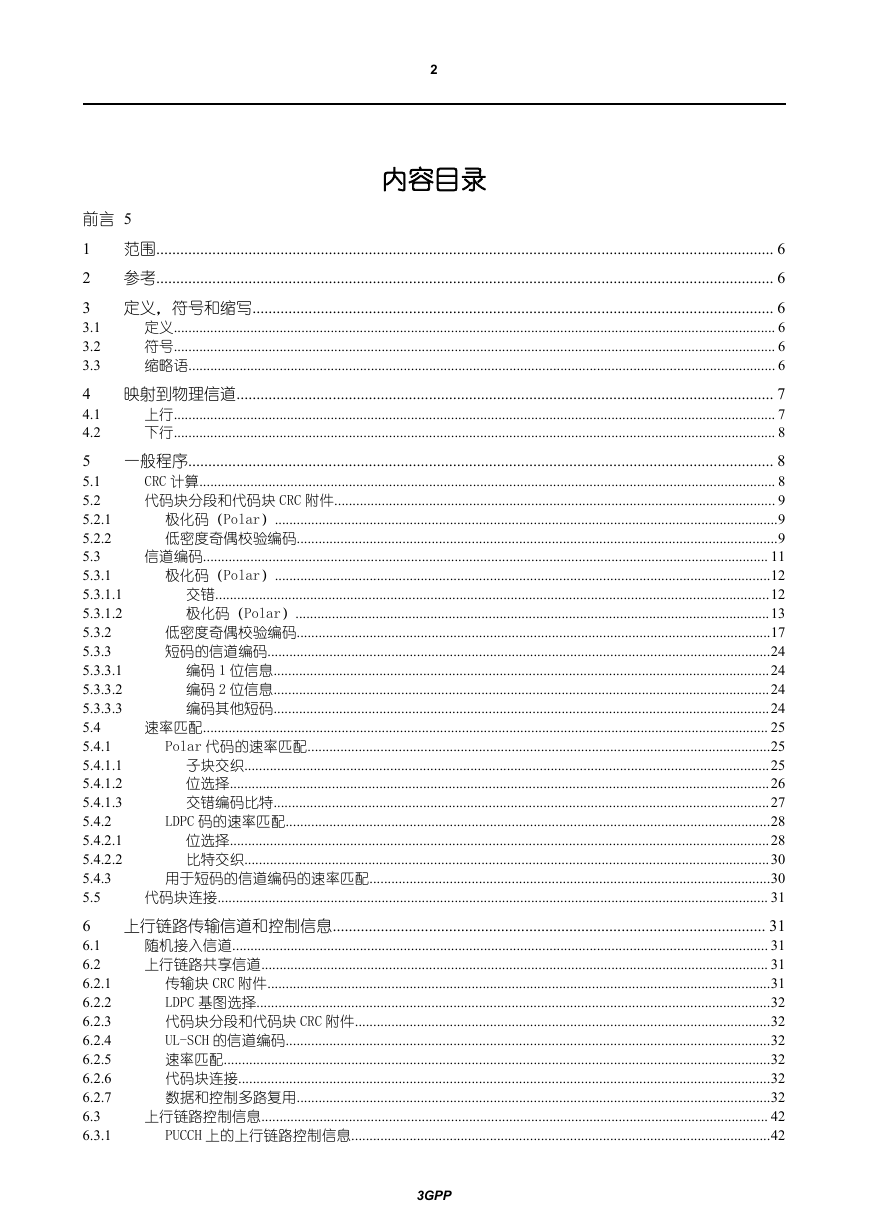

    2 内容目录 前言 5 1 2 3 3.1 3.2 3.3 4 4.1 4.2 5 5.1 5.2 5.2.1 5.2.2 5.3 5.3.1 5.3.1.1 5.3.1.2 5.3.2 5.3.3 5.3.3.1 5.3.3.2 5.3.3.3 5.4 5.4.1 5.4.1.1 5.4.1.2 5.4.1.3 5.4.2 5.4.2.1 5.4.2.2 5.4.3 5.5 6 6.1 6.2 6.2.1 6.2.2 6.2.3 6.2.4 6.2.5 6.2.6 6.2.7 6.3 6.3.1 范围.......................................................................................................................................................... 6 参考.......................................................................................................................................................... 6 定义，符号和缩写.................................................................................................................................. 6 定义..................................................................................................................................................................... 6 符号..................................................................................................................................................................... 6 缩略语................................................................................................................................................................. 6 映射到物理信道...................................................................................................................................... 7 上行..................................................................................................................................................................... 7 下行..................................................................................................................................................................... 8 一般程序.................................................................................................................................................. 8 CRC 计算.............................................................................................................................................................. 8 代码块分段和代码块 CRC 附件......................................................................................................................... 9 极化码（Polar）..........................................................................................................................................9 低密度奇偶校验编码....................................................................................................................................9 信道编码........................................................................................................................................................... 11 极化码（Polar）........................................................................................................................................12 交错........................................................................................................................................................12 极化码（Polar）..................................................................................................................................13 低密度奇偶校验编码..................................................................................................................................17 短码的信道编码..........................................................................................................................................24 编码 1 位信息........................................................................................................................................24 编码 2 位信息........................................................................................................................................24 编码其他短码........................................................................................................................................24 速率匹配........................................................................................................................................................... 25 Polar 代码的速率匹配...............................................................................................................................25 子块交织................................................................................................................................................25 位选择....................................................................................................................................................26 交错编码比特........................................................................................................................................27 LDPC 码的速率匹配.....................................................................................................................................28 位选择....................................................................................................................................................28 比特交织................................................................................................................................................30 用于短码的信道编码的速率匹配..............................................................................................................30 代码块连接....................................................................................................................................................... 31 上行链路传输信道和控制信息............................................................................................................ 31 随机接入信道................................................................................................................................................... 31 上行链路共享信道........................................................................................................................................... 31 传输块 CRC 附件..........................................................................................................................................31 LDPC 基图选择.............................................................................................................................................32 代码块分段和代码块 CRC 附件..................................................................................................................32 UL-SCH 的信道编码.....................................................................................................................................32 速率匹配......................................................................................................................................................32 代码块连接..................................................................................................................................................32 数据和控制多路复用..................................................................................................................................32 上行链路控制信息........................................................................................................................................... 42 PUCCH 上的上行链路控制信息...................................................................................................................42 3GPP

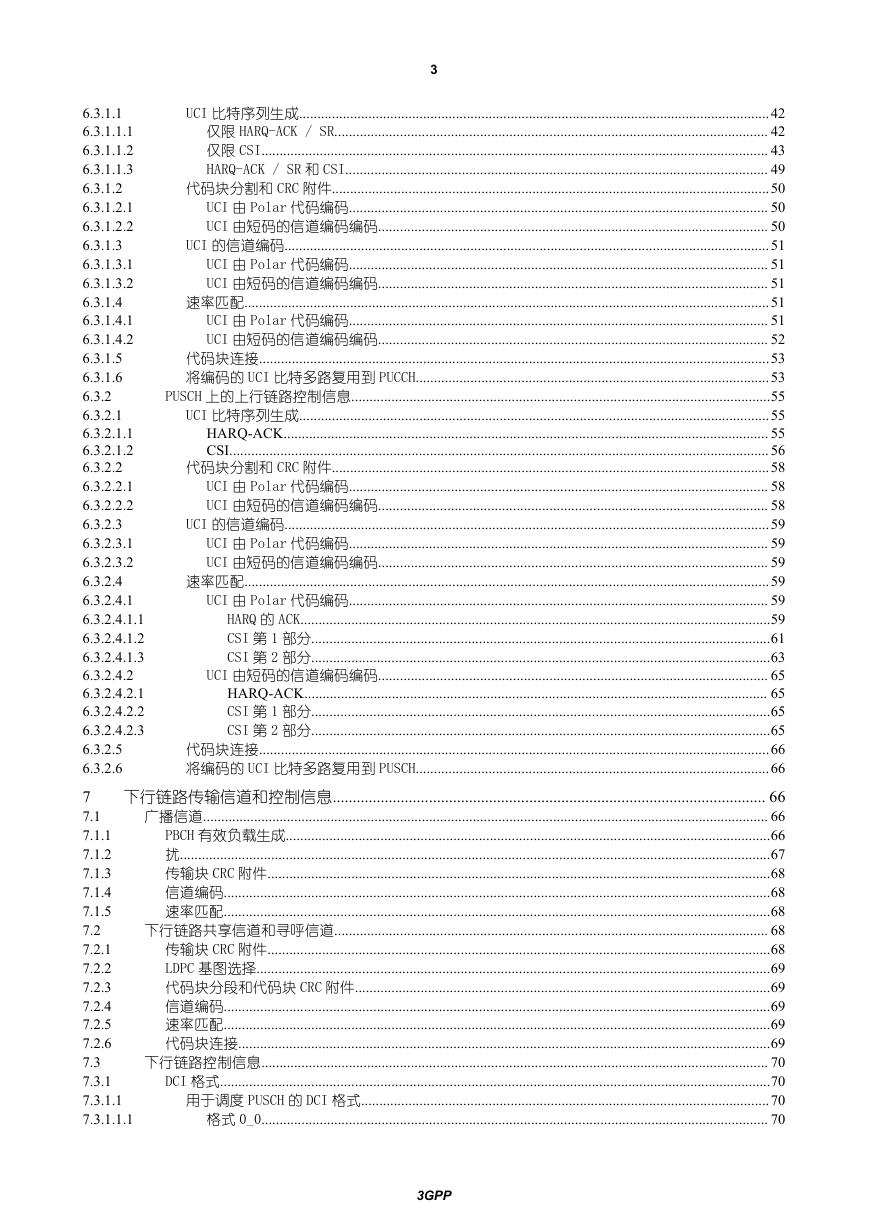

    3 6.3.1.1 6.3.1.1.1 6.3.1.1.2 6.3.1.1.3 6.3.1.2 6.3.1.2.1 6.3.1.2.2 6.3.1.3 6.3.1.3.1 6.3.1.3.2 6.3.1.4 6.3.1.4.1 6.3.1.4.2 6.3.1.5 6.3.1.6 6.3.2 6.3.2.1 6.3.2.1.1 6.3.2.1.2 6.3.2.2 6.3.2.2.1 6.3.2.2.2 6.3.2.3 6.3.2.3.1 6.3.2.3.2 6.3.2.4 6.3.2.4.1 6.3.2.4.1.1 6.3.2.4.1.2 6.3.2.4.1.3 6.3.2.4.2 6.3.2.4.2.1 6.3.2.4.2.2 6.3.2.4.2.3 6.3.2.5 6.3.2.6 7 7.1 7.1.1 7.1.2 7.1.3 7.1.4 7.1.5 7.2 7.2.1 7.2.2 7.2.3 7.2.4 7.2.5 7.2.6 7.3 7.3.1 7.3.1.1 7.3.1.1.1 UCI 比特序列生成.................................................................................................................................42 仅限 HARQ-ACK / SR....................................................................................................................... 42 仅限 CSI........................................................................................................................................... 43 HARQ-ACK / SR 和 CSI.................................................................................................................... 49 代码块分割和 CRC 附件........................................................................................................................50 UCI 由 Polar 代码编码................................................................................................................... 50 UCI 由短码的信道编码编码........................................................................................................... 50 UCI 的信道编码.....................................................................................................................................51 UCI 由 Polar 代码编码................................................................................................................... 51 UCI 由短码的信道编码编码........................................................................................................... 51 速率匹配................................................................................................................................................51 UCI 由 Polar 代码编码................................................................................................................... 51 UCI 由短码的信道编码编码........................................................................................................... 52 代码块连接............................................................................................................................................53 将编码的 UCI 比特多路复用到 PUCCH.................................................................................................53 PUSCH 上的上行链路控制信息...................................................................................................................55 UCI 比特序列生成.................................................................................................................................55 HARQ-ACK..................................................................................................................................... 55 CSI.................................................................................................................................................... 56 代码块分割和 CRC 附件........................................................................................................................58 UCI 由 Polar 代码编码................................................................................................................... 58 UCI 由短码的信道编码编码........................................................................................................... 58 UCI 的信道编码.....................................................................................................................................59 UCI 由 Polar 代码编码................................................................................................................... 59 UCI 由短码的信道编码编码........................................................................................................... 59 速率匹配................................................................................................................................................59 UCI 由 Polar 代码编码................................................................................................................... 59 HARQ 的 ACK.................................................................................................................................59 CSI 第 1 部分..............................................................................................................................61 CSI 第 2 部分..............................................................................................................................63 UCI 由短码的信道编码编码........................................................................................................... 65 HARQ-ACK............................................................................................................................... 65 CSI 第 1 部分..............................................................................................................................65 CSI 第 2 部分..............................................................................................................................65 代码块连接............................................................................................................................................66 将编码的 UCI 比特多路复用到 PUSCH.................................................................................................66 下行链路传输信道和控制信息............................................................................................................ 66 广播信道........................................................................................................................................................... 66 PBCH 有效负载生成.....................................................................................................................................66 扰..................................................................................................................................................................67 传输块 CRC 附件..........................................................................................................................................68 信道编码......................................................................................................................................................68 速率匹配......................................................................................................................................................68 下行链路共享信道和寻呼信道....................................................................................................................... 68 传输块 CRC 附件..........................................................................................................................................68 LDPC 基图选择.............................................................................................................................................69 代码块分段和代码块 CRC 附件..................................................................................................................69 信道编码......................................................................................................................................................69 速率匹配......................................................................................................................................................69 代码块连接..................................................................................................................................................69 下行链路控制信息........................................................................................................................................... 70 DCI 格式.......................................................................................................................................................70 用于调度 PUSCH 的 DCI 格式................................................................................................................70 格式 0_0........................................................................................................................................... 70 3GPP

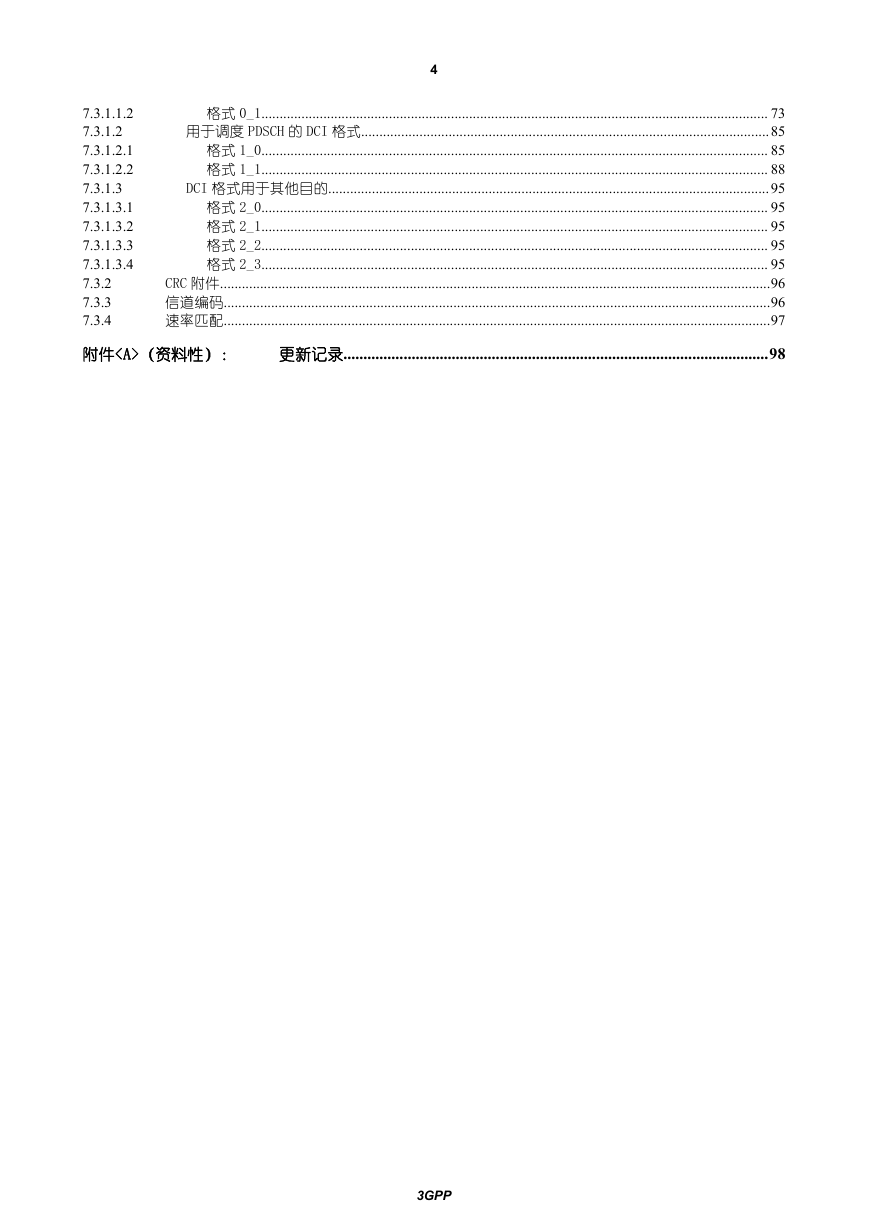

    4 7.3.1.1.2 7.3.1.2 7.3.1.2.1 7.3.1.2.2 7.3.1.3 7.3.1.3.1 7.3.1.3.2 7.3.1.3.3 7.3.1.3.4 7.3.2 7.3.3 7.3.4 格式 0_1........................................................................................................................................... 73 用于调度 PDSCH 的 DCI 格式................................................................................................................85 格式 1_0........................................................................................................................................... 85 格式 1_1........................................................................................................................................... 88 DCI 格式用于其他目的.........................................................................................................................95 格式 2_0........................................................................................................................................... 95 格式 2_1........................................................................................................................................... 95 格式 2_2........................................................................................................................................... 95 格式 2_3........................................................................................................................................... 95 CRC 附件.......................................................................................................................................................96 信道编码......................................................................................................................................................96 速率匹配......................................................................................................................................................97 附件（资料性）： 更新记录..........................................................................................................98 3GPP

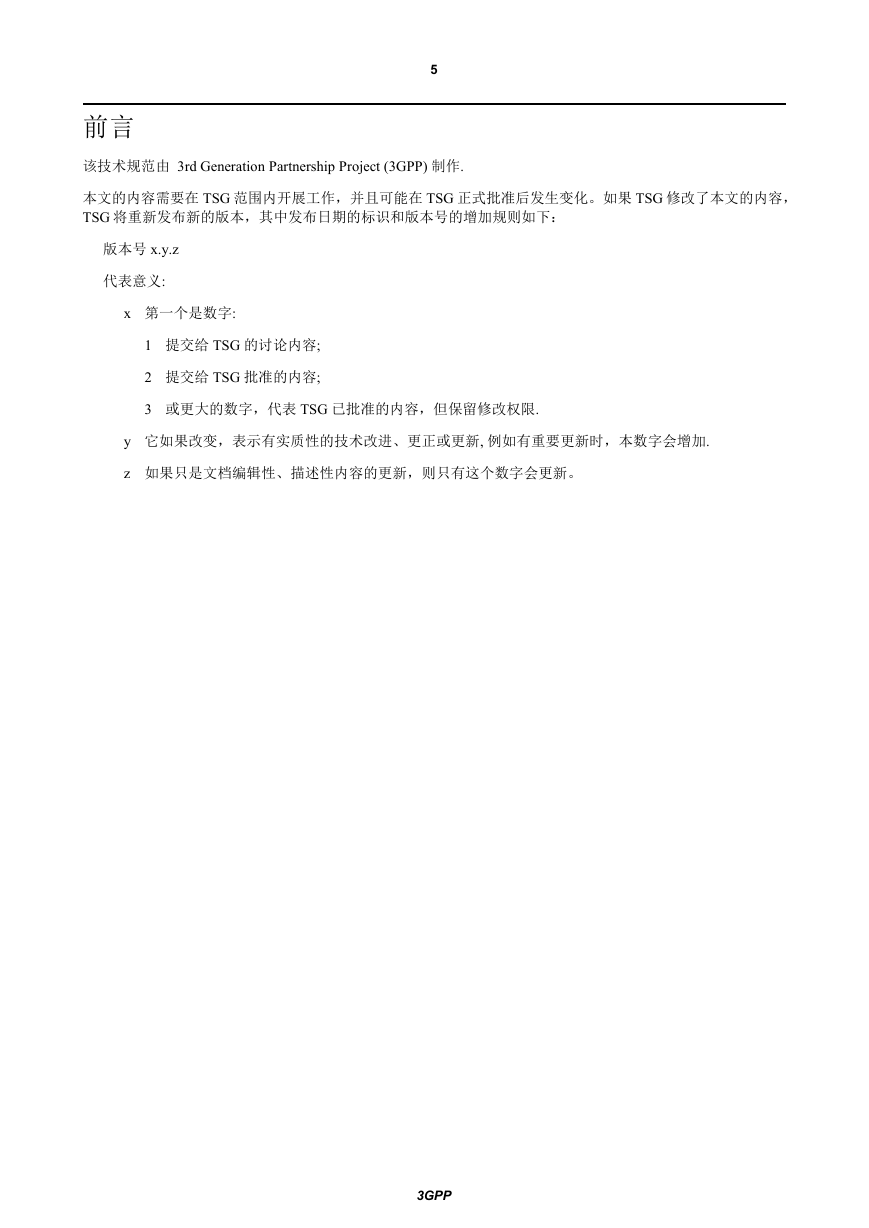

    5 前言 该技术规范由 3rd Generation Partnership Project (3GPP) 制作. 本文的内容需要在 TSG 范围内开展工作，并且可能在 TSG 正式批准后发生变化。如果 TSG 修改了本文的内容， TSG 将重新发布新的版本，其中发布日期的标识和版本号的增加规则如下： 版本号 x.y.z 代表意义: x 第一个是数字: 1 提交给 TSG 的讨论内容; 2 提交给 TSG 批准的内容; 3 或更大的数字，代表 TSG 已批准的内容，但保留修改权限. y 它如果改变，表示有实质性的技术改进、更正或更新, 例如有重要更新时，本数字会增加. z 如果只是文档编辑性、描述性内容的更新，则只有这个数字会更新。 3GPP

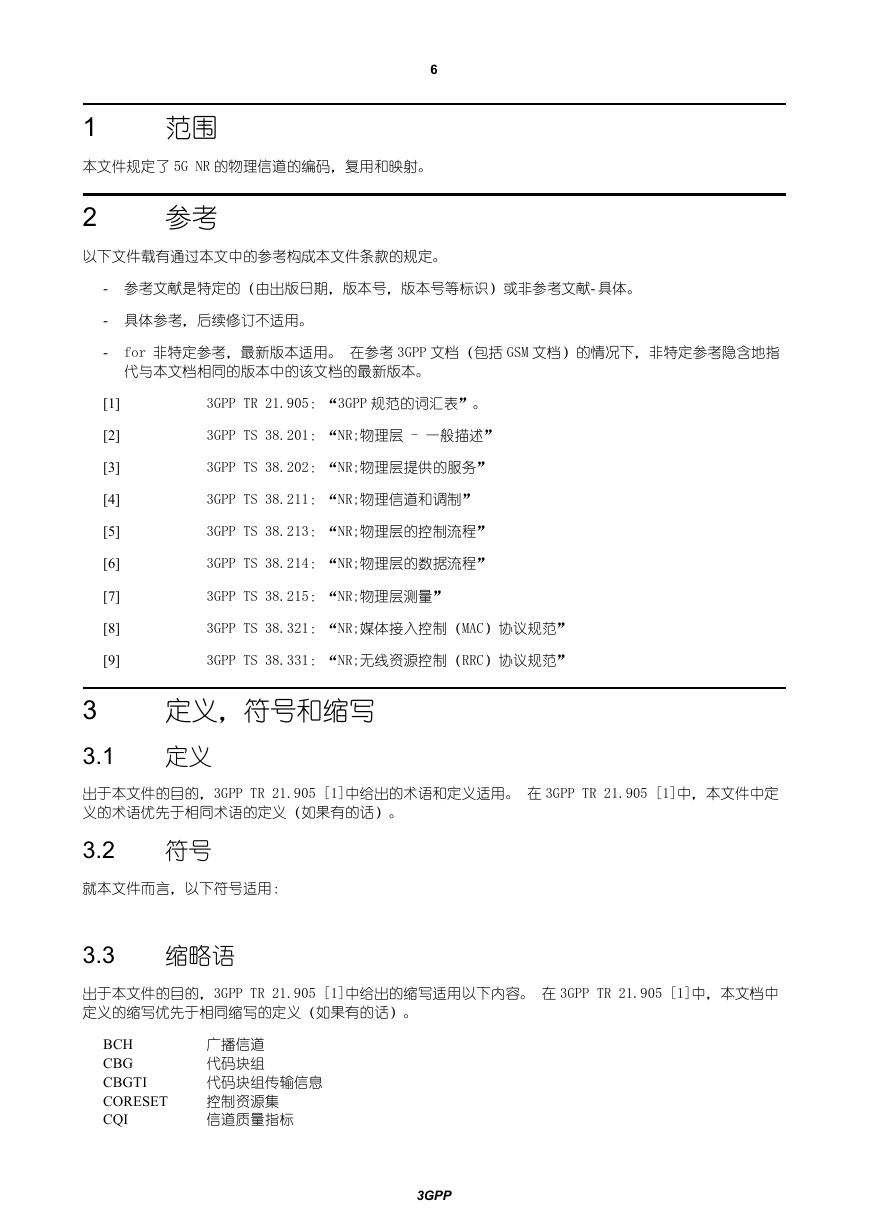

    6 1 范围 本文件规定了 5G NR 的物理信道的编码，复用和映射。 2 参考 以下文件载有通过本文中的参考构成本文件条款的规定。 - 参考文献是特定的（由出版日期，版本号，版本号等标识）或非参考文献- 具体。 - 具体参考，后续修订不适用。 - [1] [2] [3] [4] [5] [6] [7] [8] [9] for 非特定参考，最新版本适用。 在参考 3GPP 文档（包括 GSM 文档）的情况下，非特定参考隐含地指 代与本文档相同的版本中的该文档的最新版本。 3GPP TR 21.905：“3GPP 规范的词汇表”。 3GPP TS 38.201：“NR;物理层 - 一般描述” 3GPP TS 38.202：“NR;物理层提供的服务” 3GPP TS 38.211：“NR;物理信道和调制” 3GPP TS 38.213：“NR;物理层的控制流程” 3GPP TS 38.214：“NR;物理层的数据流程” 3GPP TS 38.215：“NR;物理层测量” 3GPP TS 38.321：“NR;媒体接入控制（MAC）协议规范” 3GPP TS 38.331：“NR;无线资源控制（RRC）协议规范” 定义，符号和缩写 3 3.1 出于本文件的目的，3GPP TR 21.905 [1]中给出的术语和定义适用。 在 3GPP TR 21.905 [1]中，本文件中定 义的术语优先于相同术语的定义（如果有的话）。 3.2 就本文件而言，以下符号适用： 定义 符号 缩略语 3.3 出于本文件的目的，3GPP TR 21.905 [1]中给出的缩写适用以下内容。 在 3GPP TR 21.905 [1]中，本文档中 定义的缩写优先于相同缩写的定义（如果有的话）。 BCH CBG CBGTI CORESET CQI 广播信道 代码块组 代码块组传输信息 控制资源集 信道质量指标 3GPP

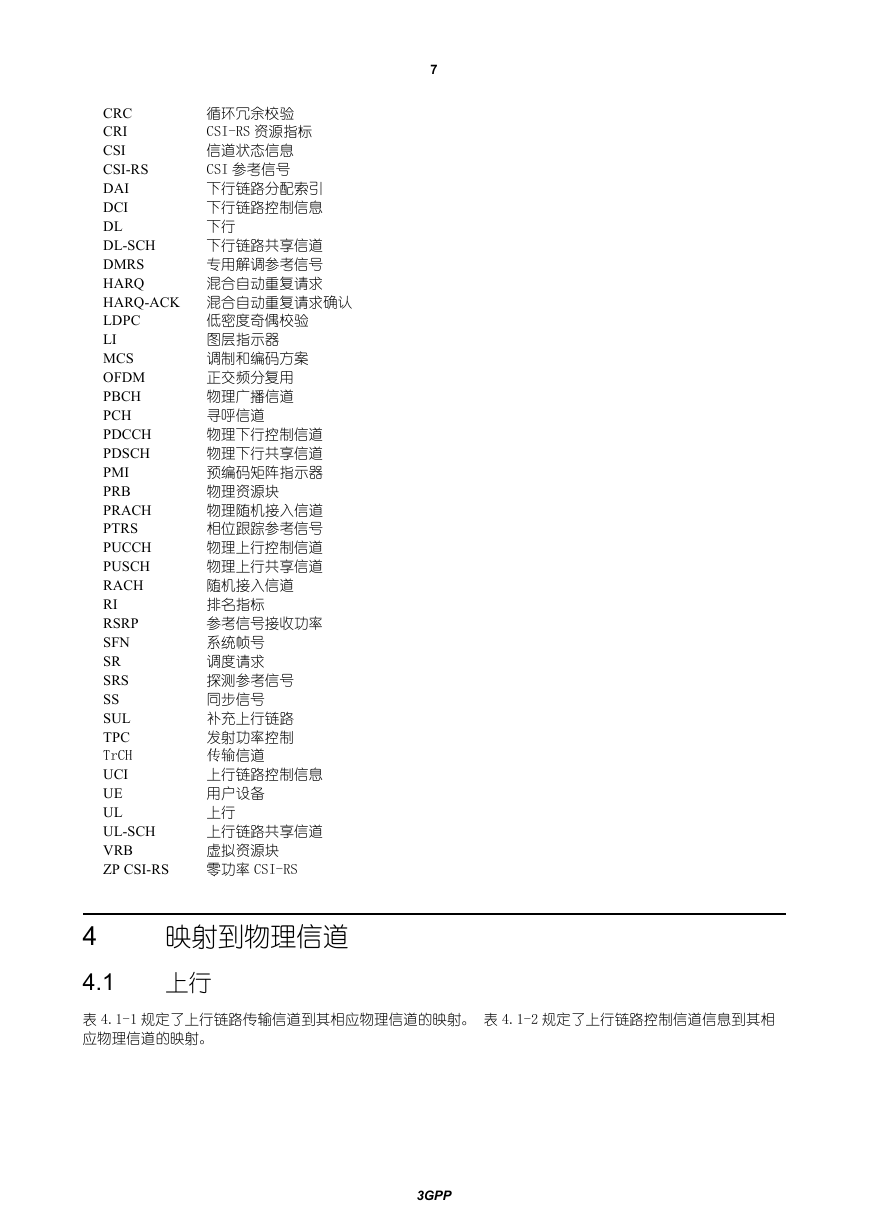

    7 循环冗余校验 CSI-RS 资源指标 信道状态信息 CSI 参考信号 下行链路分配索引 下行链路控制信息 下行 下行链路共享信道 专用解调参考信号 混合自动重复请求 CRC CRI CSI CSI-RS DAI DCI DL DL-SCH DMRS HARQ HARQ-ACK 混合自动重复请求确认 LDPC LI MCS OFDM PBCH PCH PDCCH PDSCH PMI PRB PRACH PTRS PUCCH PUSCH RACH RI RSRP SFN SR SRS SS SUL TPC TrCH UCI UE UL UL-SCH VRB ZP CSI-RS 低密度奇偶校验 图层指示器 调制和编码方案 正交频分复用 物理广播信道 寻呼信道 物理下行控制信道 物理下行共享信道 预编码矩阵指示器 物理资源块 物理随机接入信道 相位跟踪参考信号 物理上行控制信道 物理上行共享信道 随机接入信道 排名指标 参考信号接收功率 系统帧号 调度请求 探测参考信号 同步信号 补充上行链路 发射功率控制 传输信道 上行链路控制信息 用户设备 上行 上行链路共享信道 虚拟资源块 零功率 CSI-RS 映射到物理信道 4 4.1 表 4.1-1 规定了上行链路传输信道到其相应物理信道的映射。 表 4.1-2 规定了上行链路控制信道信息到其相 应物理信道的映射。 上行 3GPP

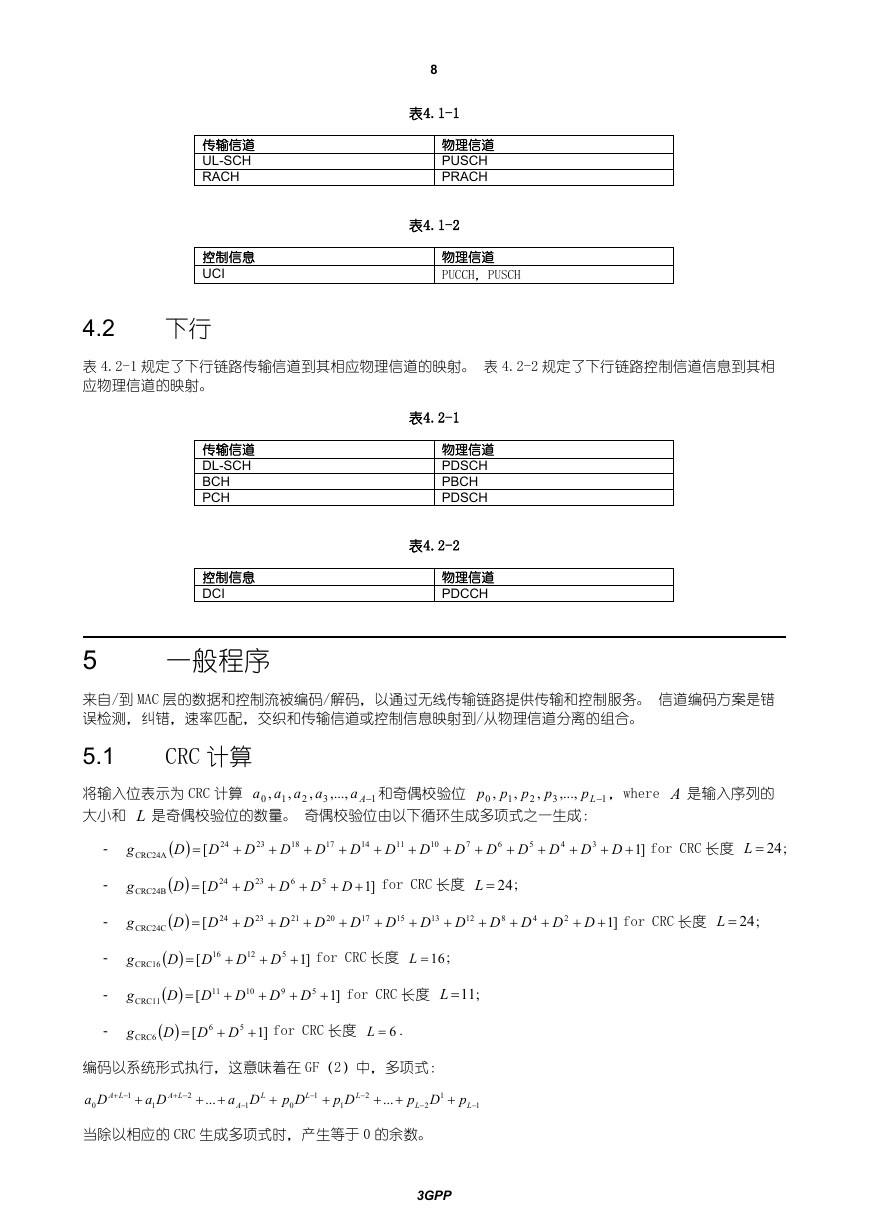

    8 表4.1-1 物理信道 PUSCH PRACH 表4.1-2 物理信道 PUCCH，PUSCH 传输信道 UL-SCH RACH 控制信息 UCI 下行 4.2 表 4.2-1 规定了下行链路传输信道到其相应物理信道的映射。 表 4.2-2 规定了下行链路控制信道信息到其相 应物理信道的映射。 传输信道 DL-SCH BCH PCH 控制信息 DCI 5 一般程序 表4.2-1 物理信道 PDSCH PBCH PDSCH 表4.2-2 物理信道 PDCCH 来自/到 MAC 层的数据和控制流被编码/解码，以通过无线传输链路提供传输和控制服务。 信道编码方案是错 误检测，纠错，速率匹配，交织和传输信道或控制信息映射到/从物理信道分离的组合。 5.1 Lp 将输入位表示为 CRC 计算 1 大小和 L 是奇偶校验位的数量。 奇偶校验位由以下循环生成多项式之一生成： ，where A 是输入序列的 CRC 计算 aaaa , 0 和奇偶校验位 pp 1 Aa 1 ,..., ,..., p p , , , 3 , , 1 2 0 2 3 - - - - - - g g g g g g  D   D   D  CRC24A CRC24B CRC24C  [ D 24 23  D 18  D 17  D 14  D 11  D  D 10  7 D  6 D  5 DD  4  3 DD   ]1 for CRC 长度 24L ;  [ D 24 23  D  6 DDD   5  ]1 for CRC 长度 24L ;  [ D 24 23  D 21  D  D 20 17  D 15  D 13  D 12  D  8 DD  4  2 D  D  ]1 for CRC 长度 24L ;  D   D  CRC16 CRC11  [ D 16 12  D  5 D  ]1 for CRC 长度 16L ;  [ D 11 10  D  9 DD  5  ]1 for CRC 长度 11L ;  D   [ CRC6 6 DD  5  ]1 for CRC 长度 6L . 编码以系统形式执行，这意味着在 GF（2）中，多项式： LA 1  Da 0  Da 1 LA  2  ... Da A 1  L  Dp 0 L 1   Dp 1 L  2  ... pDp L   2 1 L 1  当除以相应的 CRC 生成多项式时，产生等于 0 的余数。 3GPP
