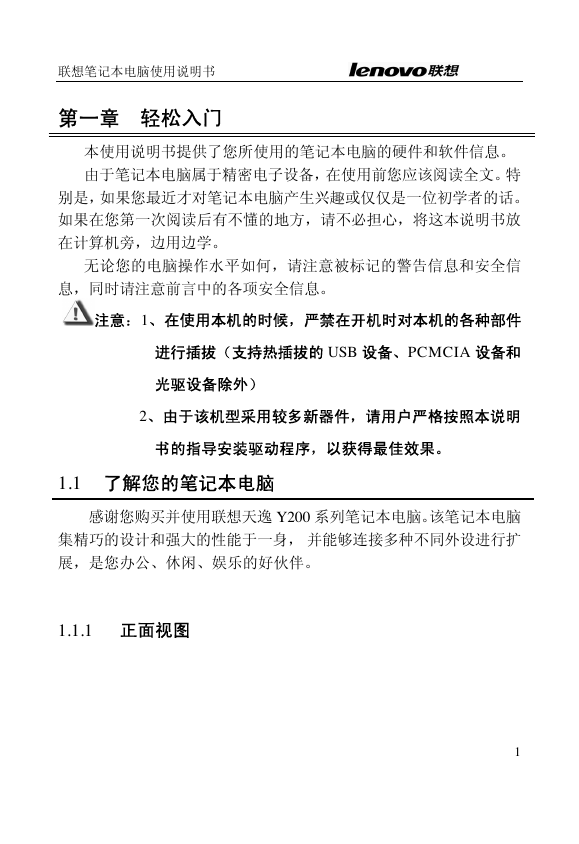

联想笔记本电脑使用说明书第一章轻松入门本使用说明书提供了您所使用的笔记本电脑的硬件和软件信息。由于笔记本电脑属于精密电子设备，在使用前您应该阅读全文。特别是，如果您最近才对笔记本电脑产生兴趣或仅仅是一位初学者的话。如果在您第一次阅读后有不懂的地方，请不必担心，将这本说明书放在计算机旁，边用边学。无论您的电脑操作水平如何，请注意被标记的警告信息和安全信息，同时请注意前言中的各项安全信息。注意：1、在使用本机的时候，严禁在开机时对本机的各种部件进行插拔（支持热插拔的 USB 设备、PCMCIA 设备和光驱设备除外） 2、由于该机型采用较多新器件，请用户严格按照本说明书的指导安装驱动程序，以获得最佳效果。 1.1 了解您的笔记本电脑感谢您购买并使用联想天逸 Y200 系列笔记本电脑。该笔记本电脑集精巧的设计和强大的性能于一身，并能够连接多种不同外设进行扩展，是您办公、休闲、娱乐的好伙伴。 1.1.1 正面视图 1

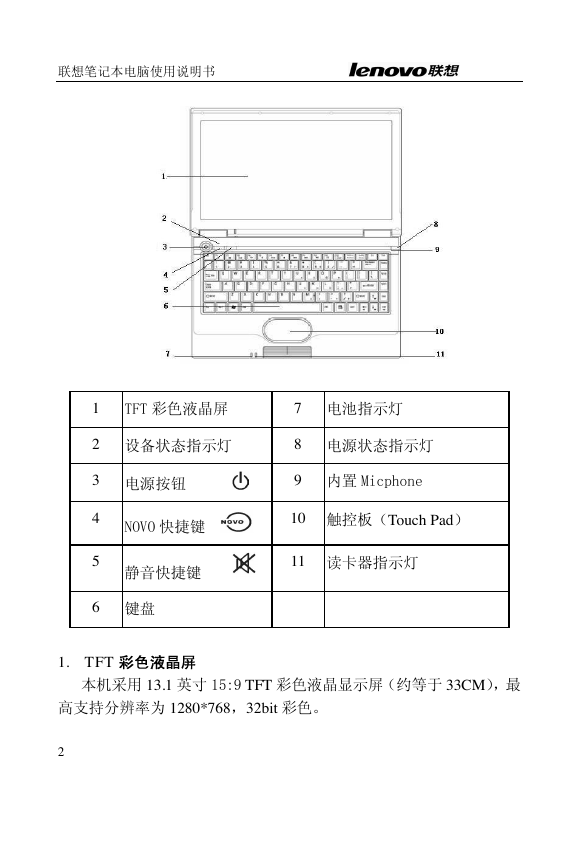

联想笔记本电脑使用说明书 1 TFT 彩色液晶屏 7 电池指示灯 2 设备状态指示灯 8 电源状态指示灯 3 电源按钮 9 内置 Micphone 4 5 NOVO 快捷键 10 触控板（Touch Pad）静音快捷键 11 读卡器指示灯 6 键盘 1. TFT 彩色液晶屏本机采用 13.1 英寸 15:9 TFT 彩色液晶显示屏（约等于 33CM），最高支持分辨率为 1280*768，32bit 彩色。 2

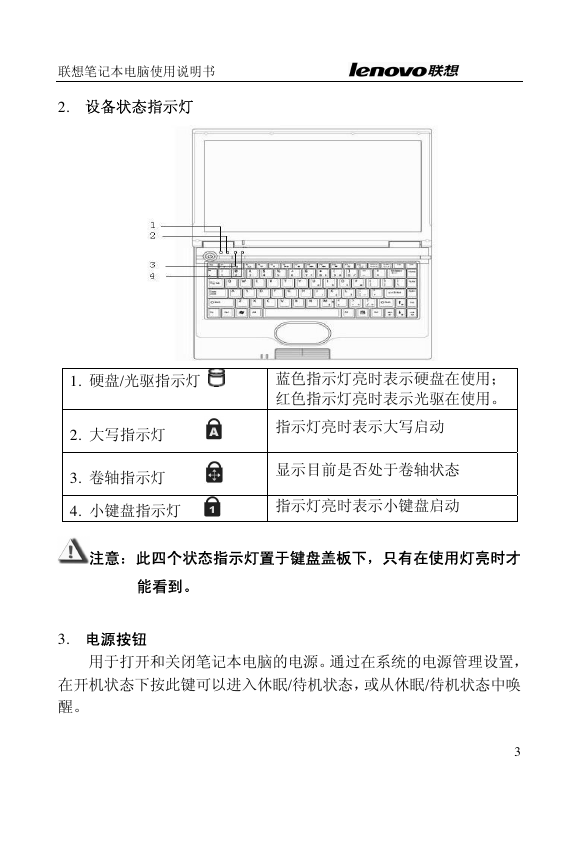

联想笔记本电脑使用说明书 2. 设备状态指示灯 1. 硬盘/光驱指示灯 2. 大写指示灯 3. 卷轴指示灯蓝色指示灯亮时表示硬盘在使用；红色指示灯亮时表示光驱在使用。指示灯亮时表示大写启动显示目前是否处于卷轴状态 4. 小键盘指示灯指示灯亮时表示小键盘启动注意：此四个状态指示灯置于键盘盖板下，只有在使用灯亮时才能看到。 3. 电源按钮用于打开和关闭笔记本电脑的电源。通过在系统的电源管理设置，在开机状态下按此键可以进入休眠/待机状态，或从休眠/待机状态中唤醒。 3

联想笔记本电脑使用说明书提示：当系统不能正常关机时，可按住电源按钮保持 4-5 秒，实现关机。 4. NOVO 快捷键关机状态或按电源键出现开机 LOGO 状态时，按此键可进入联想一键恢复程序。在 Windows 操作系统默认状态下按此键进入文件备份与恢复应用程序，若文件备份与恢复应用程序没安装或已卸载，按下此键可自定义 NOVO 快捷键和静音快捷键。详细介绍请参见 NOVO 快捷键按钮。 5. 静音快捷键关闭或打开声音（同键盘上[Fn]+[F10]）。 6. 键盘标准 86 键 Windows 键盘（内嵌数字键盘、功能键，与[Fn]键组合，可以实现部分功能的快捷应用）,详细介绍请参见使用键盘。 7. 电池指示灯橘红色显示灯亮时表示计算机正在充电，蓝色显示灯亮时表示电池充电完毕，橘红色显示灯闪烁时表示电池电量不足。 8. 电源状态指示灯此灯亮时表明主机在工作；此灯闪烁时表明在待机状态；此灯熄灭表明休眠或关机状态。提示：在 BIOS 中设置此电源状态指示灯的颜色，详细设置方法请见 BIOS 设置。 9. 内置 Micphone 可为用户提供语音录入和输入。 10. 触控板（Touch Pad） 4

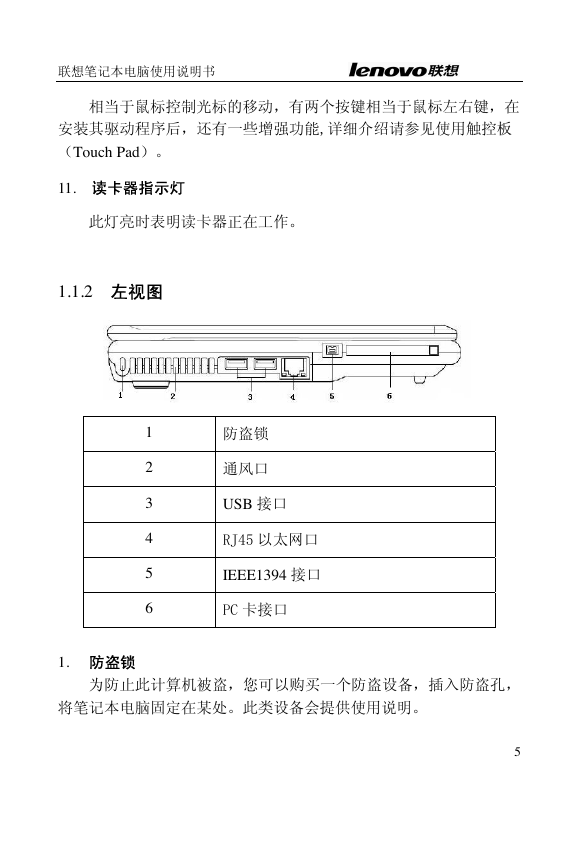

联想笔记本电脑使用说明书相当于鼠标控制光标的移动，有两个按键相当于鼠标左右键，在安装其驱动程序后，还有一些增强功能,详细介绍请参见使用触控板（ Touch Pad （（ 11. 读卡器指示灯此灯亮时表明读卡器正在工作。 1.1.2 左视图 1 2 3 4 5 6 防盗锁通风口 USB 接口 RJ45 以太网口 IEEE1394 接口 PC 卡接口 1. 防盗锁为防止此计算机被盗，您可以购买一个防盗设备，插入防盗孔，将笔记本电脑固定在某处。此类设备会提供使用说明。 5

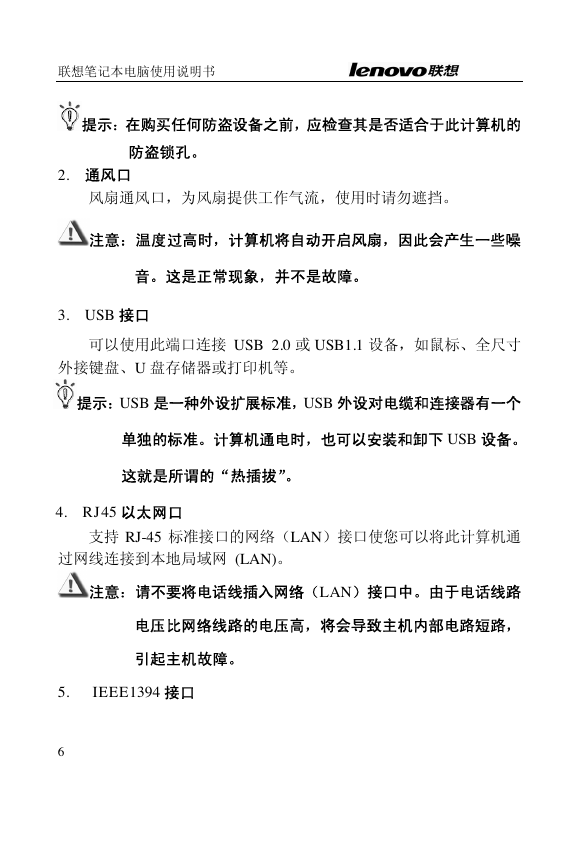

联想笔记本电脑使用说明书提示：在购买任何防盗设备之前，应检查其是否适合于此计算机的防盗锁孔。 2. 通风口风扇通风口，为风扇提供工作气流，使用时请勿遮挡。注意：温度过高时，计算机将自动开启风扇，因此会产生一些噪音。这是正常现象，并不是故障。 3. USB 接口可以使用此端口连接 USB 2.0 或 USB1.1 设备，如鼠标、全尺寸外接键盘、U 盘存储器或打印机等。提示：USB 是一种外设扩展标准，USB 外设对电缆和连接器有一个单独的标准。计算机通电时，也可以安装和卸下 USB 设备。这就是所谓的“热插拔”。 4. RJ45 以太网口支持 RJ-45 标准接口的网络（LAN）接口使您可以将此计算机通过网线连接到本地局域网 (LAN)。注意：请不要将电话线插入网络（LAN）接口中。由于电话线路电压比网络线路的电压高，将会导致主机内部电路短路，引起主机故障。 5. IEEE1394 接口 6

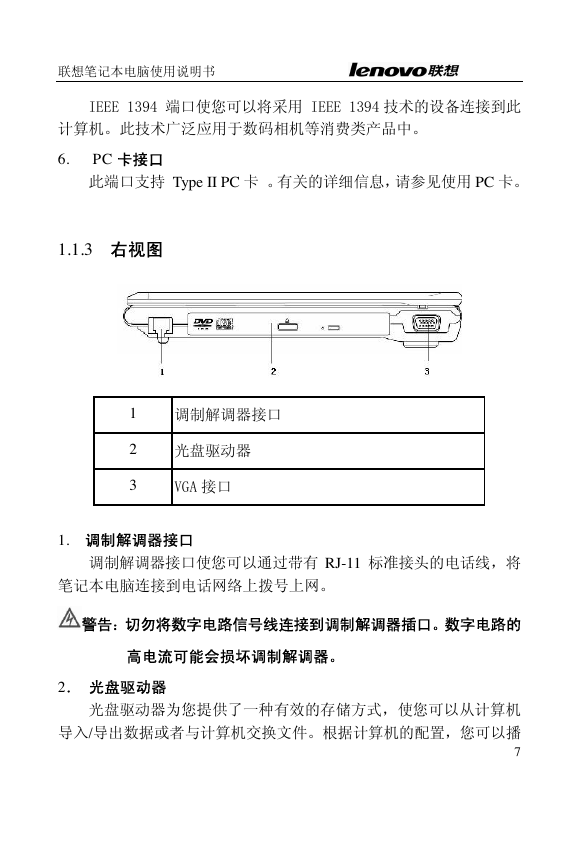

联想笔记本电脑使用说明书 IEEE 1394 端口使您可以将采用 IEEE 1394 技术的设备连接到此计算机。此技术广泛应用于数码相机等消费类产品中。 6. PC 卡接口此端口支持 Type II PC 卡。有关的详细信息，请参见使用 PC 卡。 1.1.3 右视图 1 调制解调器接口 2 3 光盘驱动器 VGA 接口 1. 调制解调器接口调制解调器接口使您可以通过带有 RJ-11 标准接头的电话线，将笔记本电脑连接到电话网络上拨号上网。警告：切勿将数字电路信号线连接到调制解调器插口。数字电路的高电流可能会损坏调制解调器。 2．光盘驱动器光盘驱动器为您提供了一种有效的存储方式，使您可以从计算机导入/导出数据或者与计算机交换文件。根据计算机的配置，您可以播 7

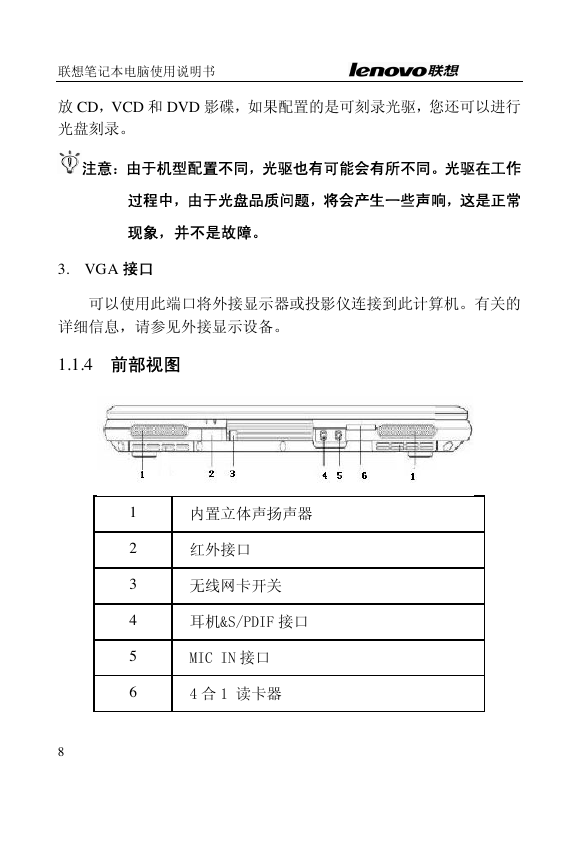

联想笔记本电脑使用说明书放 CD，VCD 和 DVD 影碟，如果配置的是可刻录光驱，您还可以进行光盘刻录。注意：由于机型配置不同，光驱也有可能会有所不同。光驱在工作过程中，由于光盘品质问题，将会产生一些声响，这是正常现象，并不是故障。 3. VGA 接口可以使用此端口将外接显示器或投影仪连接到此计算机。有关的详细信息，请参见外接显示设备。 1.1.4 前部视图 1 内置立体声扬声器 2 3 4 5 6 红外接口无线网卡开关耳机&S/PDIF 接口 MIC IN 接口 4 合 1 读卡器 8
