SIMATIC Visualization Architect © Siemens AG 2016 siemens.com/hm16

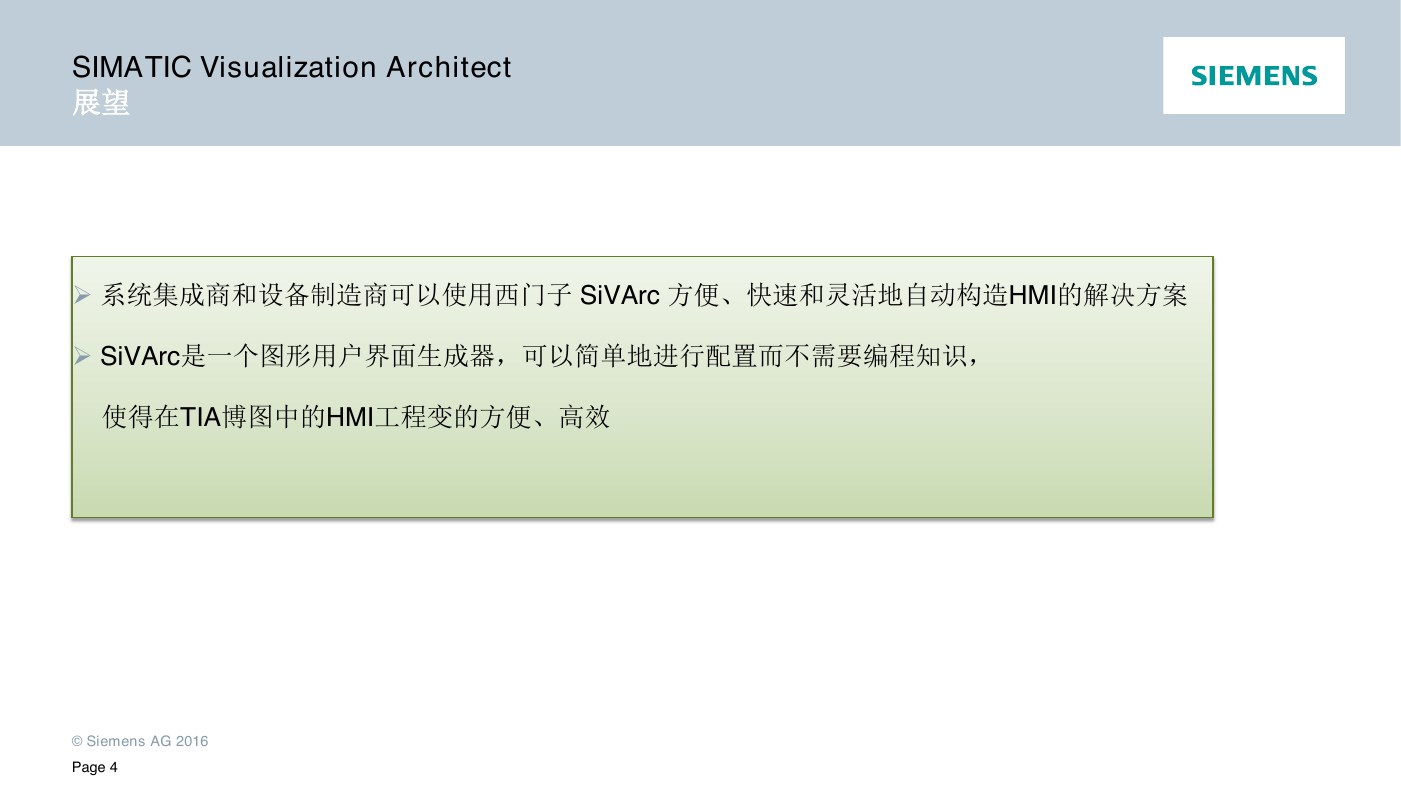

SIMATIC Visualization Architect 展望  系统集成商和设备制造商可以使用西门子 SiVArc 方便、快速和灵活地自动构造HMI的解决方案  SiVArc是一个图形用户界面生成器，可以简单地进行配置而不需要编程知识，使得在TIA博图中的HMI工程变的方便、高效 © Siemens AG 2016 Page 4

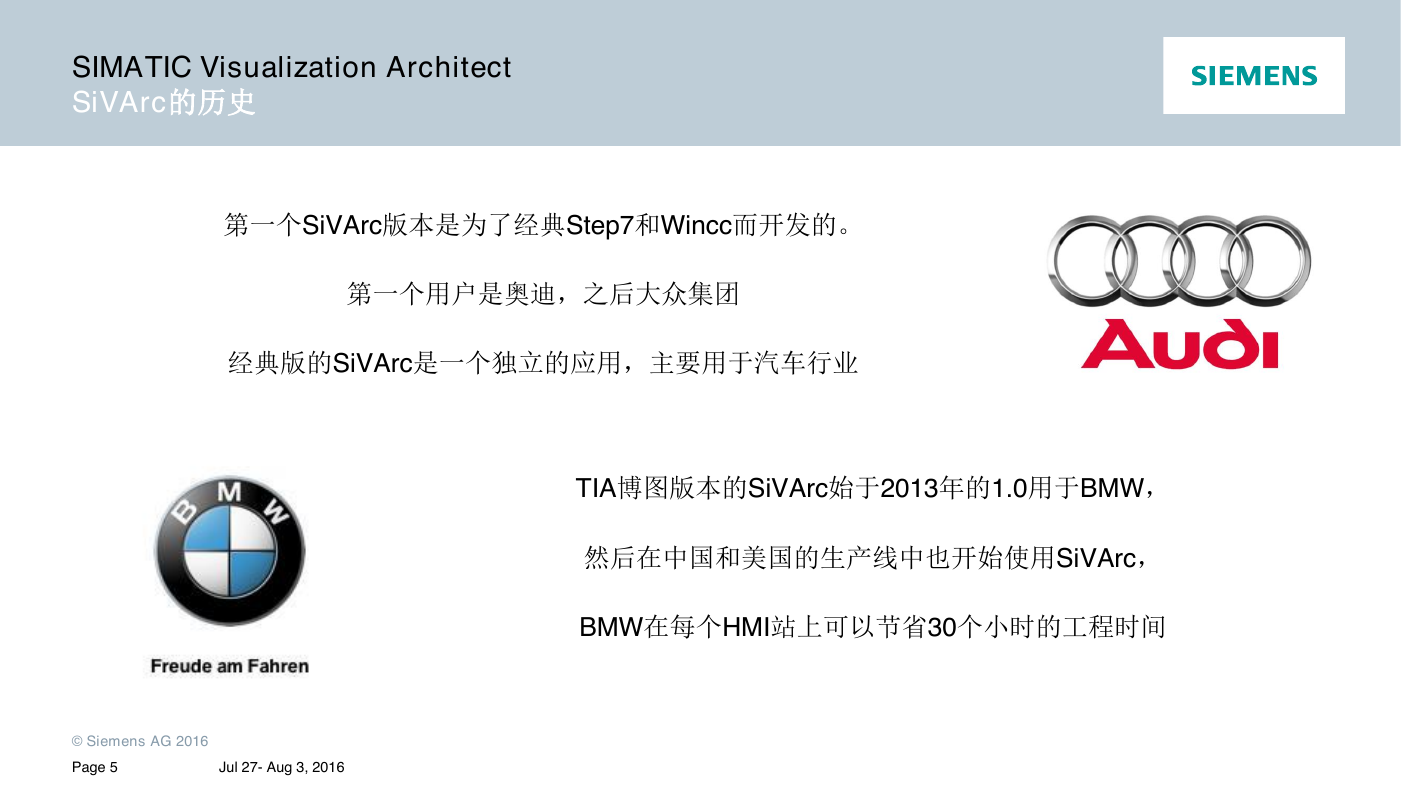

SIMATIC Visualization Architect SiVArc的历史第一个SiVArc版本是为了经典Step7和Wincc而开发的。第一个用户是奥迪，之后大众集团经典版的SiVArc是一个独立的应用，主要用于汽车行业 TIA博图版本的SiVArc始于2013年的1.0用于BMW，然后在中国和美国的生产线中也开始使用SiVArc， BMW在每个HMI站上可以节省30个小时的工程时间 © Siemens AG 2016 Page 5 Jul 27- Aug 3, 2016

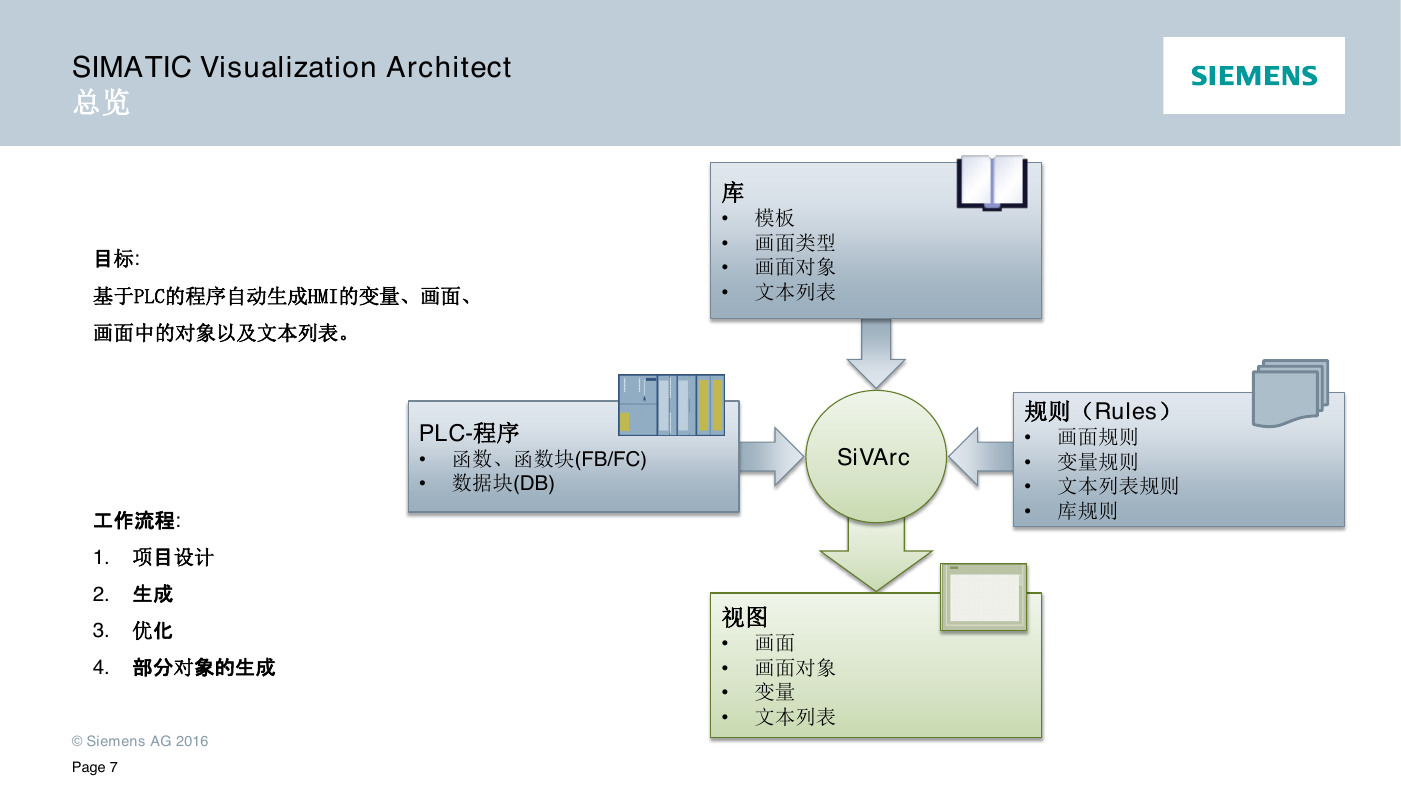

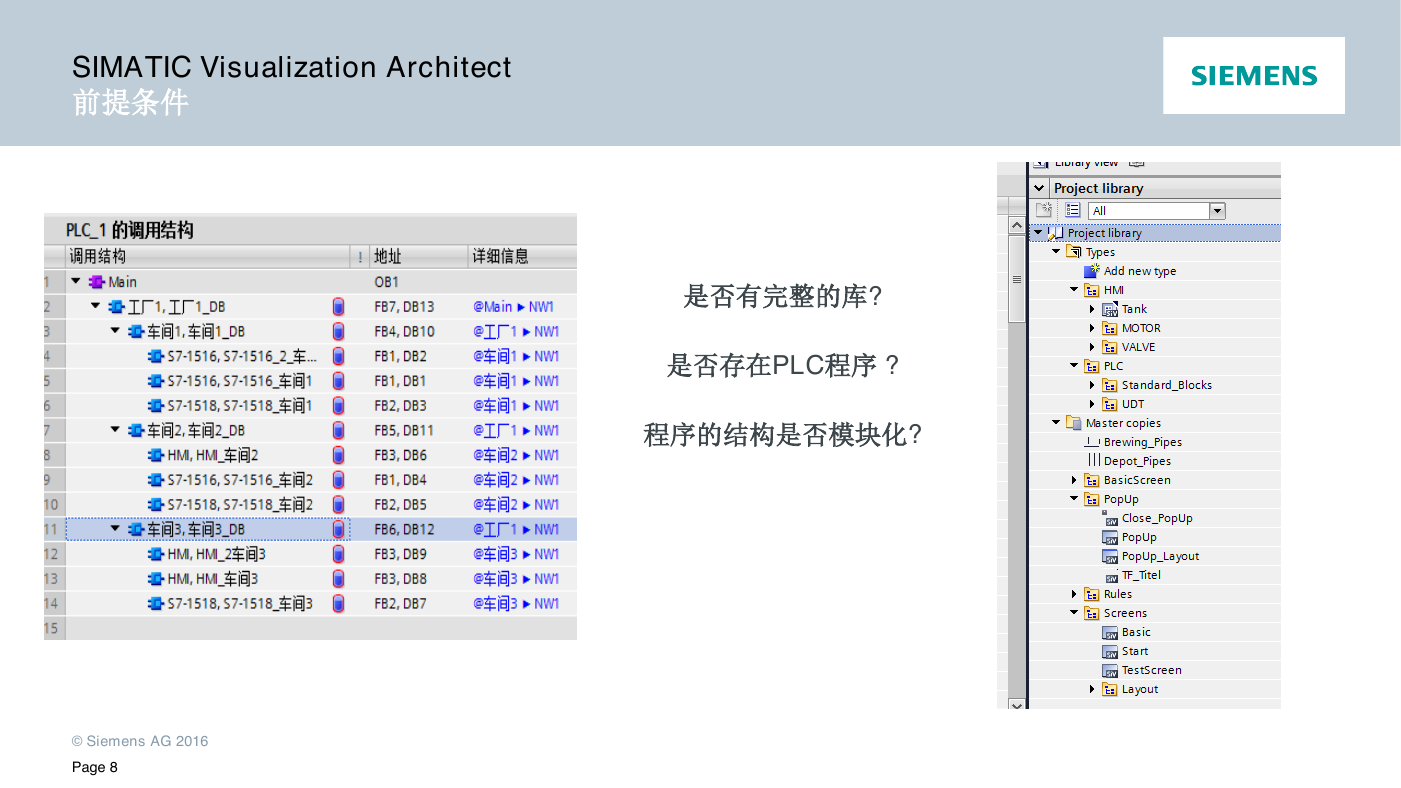

SIMATIC Visualization Architect 总览目标: 基于PLC的程序自动生成HMI的变量、画面、画面中的对象以及文本列表。库 • 模板 • 画面类型 • 画面对象 • 文本列表 PLC-程序 • 函数、函数块(FB/FC) • 数据块(DB) SiVArc 规则（Rules） • 画面规则 • 变量规则 • 文本列表规则 • 库规则视图 • 画面 • 画面对象 • 变量 • 文本列表工作流程: 1. 项目设计 2. 生成 3. 优化 4. 部分对象的生成 © Siemens AG 2016 Page 7
