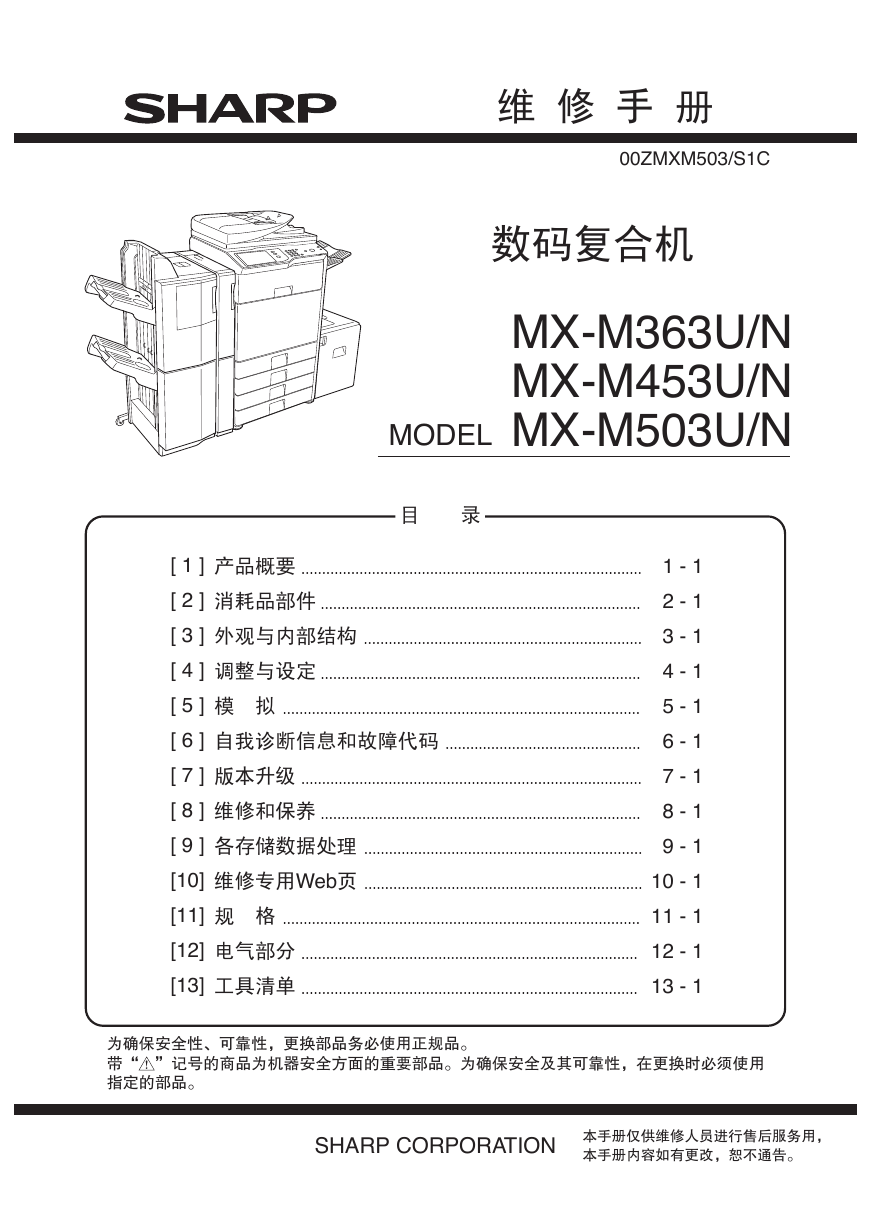

维修手册 00ZMXM503/S1C 数码复合机 MX-M363U/N MX-M453U/N MX-M503U/N MODEL 目录 [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ] [ 9 ] [10] [11] [12] [13] 产品概要消耗品部件外观与内部结构调整与设定模　拟自我诊断信息和故障代码版本升级维修和保养各存储数据处理维修专用Web页规　格电气部分工具清单 1 - 1 2 - 1 3 - 1 4 - 1 5 - 1 6 - 1 7 - 1 8 - 1 9 - 1 10 - 1 11 - 1 12 - 1 13 - 1 为确保安全性、可靠性，更换部品务必使用正规品。带“ ”记号的商品为机器安全方面的重要部品。为确保安全及其可靠性，在更换时必须使用指定的部品。 SHARP CORPORATION 本手册仅供维修人员进行售后服务用，本手册内容如有更改，恕不通告。

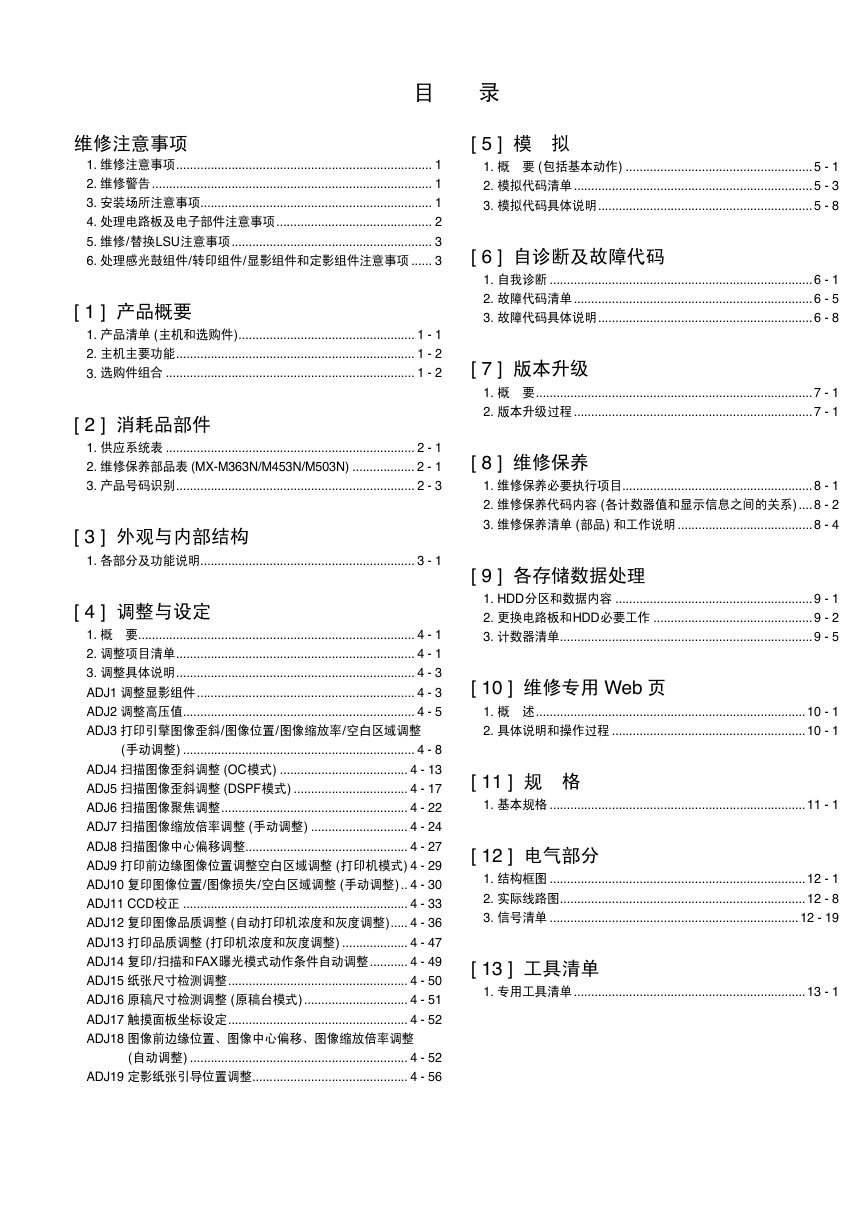

目录维修注意事项 [ 5 ] 模　拟 1. 维修注意事项.......................................................................... 1 2. 维修警告................................................................................. 1 3. 安装场所注意事项................................................................... 1 4. 处理电路板及电子部件注意事项............................................. 2 5. 维修/替换LSU注意事项.......................................................... 3 6. 处理感光鼓组件/转印组件/显影组件和定影组件注意事项 ...... 3 [ 1 ] 产品概要 1. 概　要 (包括基本动作) ...................................................... 5 - 1 2. 模拟代码清单 ..................................................................... 5 - 3 3. 模拟代码具体说明.............................................................. 5 - 8 [ 6 ] 自诊断及故障代码 1. 自我诊断 ............................................................................ 6 - 1 2. 故障代码清单 ..................................................................... 6 - 5 3. 故障代码具体说明.............................................................. 6 - 8 1. 产品清单 (主机和选购件)................................................... 1 - 1 2. 主机主要功能..................................................................... 1 - 2 3. 选购件组合 ........................................................................ 1 - 2 [ 7 ] 版本升级 [ 2 ] 消耗品部件 1. 供应系统表 ........................................................................ 2 - 1 2. 维修保养部品表 (MX-M363N/M453N/M503N) .................. 2 - 1 3. 产品号码识别..................................................................... 2 - 3 [ 3 ] 外观与内部结构 1. 各部分及功能说明.............................................................. 3 - 1 [ 4 ] 调整与设定 1. 概　要................................................................................ 4 - 1 2. 调整项目清单..................................................................... 4 - 1 3. 调整具体说明..................................................................... 4 - 3 ADJ1 调整显影组件............................................................... 4 - 3 ADJ2 调整高压值................................................................... 4 - 5 ADJ3 打印引擎图像歪斜/图像位置/图像缩放率/空白区域调整 (手动调整) ................................................................... 4 - 8 ADJ4 扫描图像歪斜调整 (OC模式) ..................................... 4 - 13 ADJ5 扫描图像歪斜调整 (DSPF模式) ................................. 4 - 17 ADJ6 扫描图像聚焦调整...................................................... 4 - 22 ADJ7 扫描图像缩放倍率调整 (手动调整) ............................ 4 - 24 ADJ8 扫描图像中心偏移调整............................................... 4 - 27 ADJ9 打印前边缘图像位置调整空白区域调整 (打印机模式) 4 - 29 ADJ10 复印图像位置/图像损失/空白区域调整 (手动调整) .. 4 - 30 ADJ11 CCD校正 ................................................................. 4 - 33 ADJ12 复印图像品质调整 (自动打印机浓度和灰度调整)..... 4 - 36 ADJ13 打印品质调整 (打印机浓度和灰度调整) ................... 4 - 47 ADJ14 复印/扫描和FAX曝光模式动作条件自动调整........... 4 - 49 ADJ15 纸张尺寸检测调整.................................................... 4 - 50 ADJ16 原稿尺寸检测调整 (原稿台模式) .............................. 4 - 51 ADJ17 触摸面板坐标设定.................................................... 4 - 52 ADJ18 图像前边缘位置、图像中心偏移、图像缩放倍率调整 (自动调整) ............................................................... 4 - 52 ADJ19 定影纸张引导位置调整............................................. 4 - 56 1. 概　要................................................................................ 7 - 1 2. 版本升级过程 ..................................................................... 7 - 1 [ 8 ] 维修保养 1. 维修保养必要执行项目....................................................... 8 - 1 2. 维修保养代码内容 (各计数器值和显示信息之间的关系).... 8 - 2 3. 维修保养清单 (部品) 和工作说明 ....................................... 8 - 4 [ 9 ] 各存储数据处理 1. HDD分区和数据内容 ......................................................... 9 - 1 2. 更换电路板和HDD必要工作 .............................................. 9 - 2 3. 计数器清单......................................................................... 9 - 5 [ 10 ] 维修专用 Web 页 1. 概　述.............................................................................. 10 - 1 2. 具体说明和操作过程 ........................................................ 10 - 1 [ 11 ] 规　格 1. 基本规格 .......................................................................... 11 - 1 [ 12 ] 电气部分 1. 结构框图 .......................................................................... 12 - 1 2. 实际线路图....................................................................... 12 - 8 3. 信号清单 ........................................................................ 12 - 19 [ 13 ] 工具清单 1. 专用工具清单 ................................................................... 13 - 1

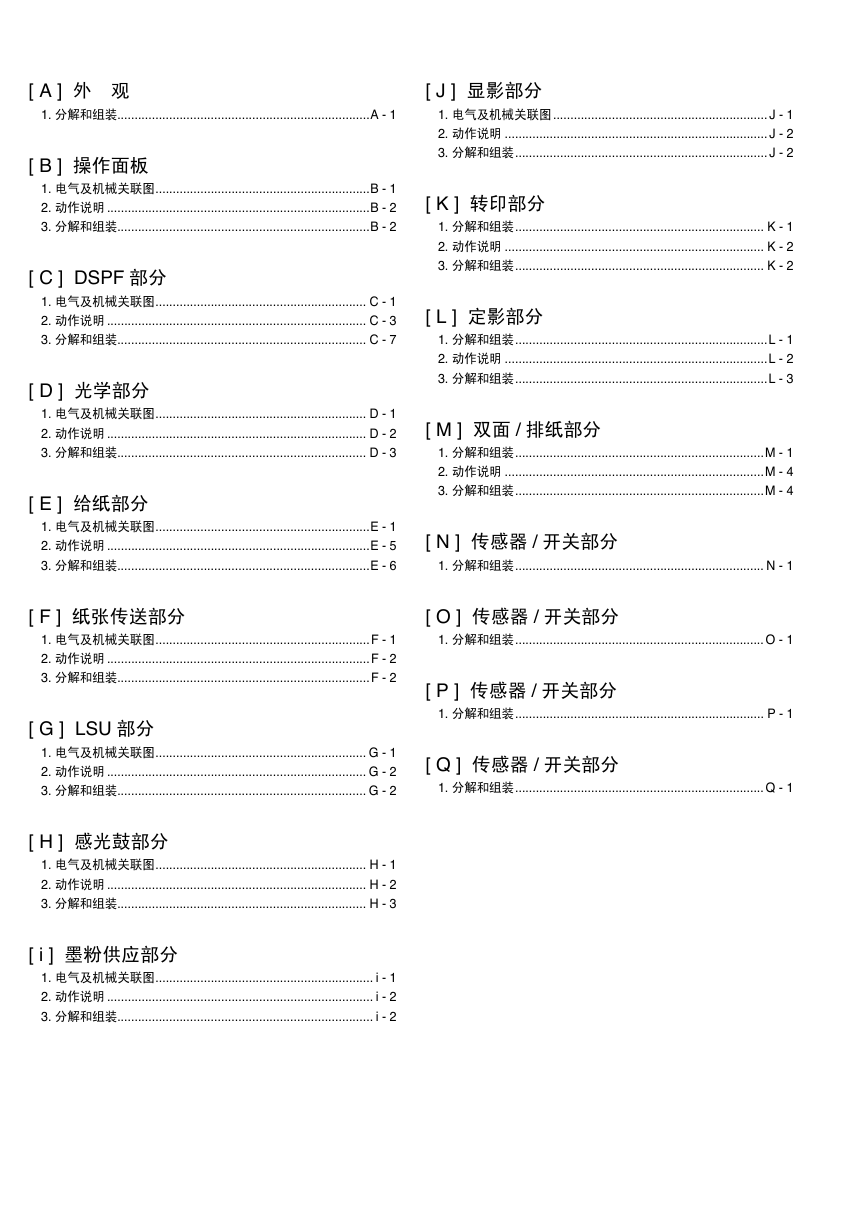

[ A ] 外　观 [ J ] 显影部分 1. 分解和组装.........................................................................A - 1 [ B ] 操作面板 1. 电气及机械关联图..............................................................B - 1 2. 动作说明 ............................................................................B - 2 3. 分解和组装.........................................................................B - 2 [ C ] DSPF 部分 1. 电气及机械关联图............................................................. C - 1 2. 动作说明 ........................................................................... C - 3 3. 分解和组装........................................................................ C - 7 [ D ] 光学部分 1. 电气及机械关联图............................................................. D - 1 2. 动作说明 ........................................................................... D - 2 3. 分解和组装........................................................................ D - 3 [ E ] 给纸部分 1. 电气及机械关联图.............................................................. J - 1 2. 动作说明 ............................................................................ J - 2 3. 分解和组装......................................................................... J - 2 [ K ] 转印部分 1. 分解和组装........................................................................ K - 1 2. 动作说明 ........................................................................... K - 2 3. 分解和组装........................................................................ K - 2 [ L ] 定影部分 1. 分解和组装.........................................................................L - 1 2. 动作说明 ............................................................................L - 2 3. 分解和组装.........................................................................L - 3 [ M ] 双面 / 排纸部分 1. 分解和组装........................................................................M - 1 2. 动作说明 ...........................................................................M - 4 3. 分解和组装........................................................................M - 4 1. 电气及机械关联图..............................................................E - 1 2. 动作说明 ............................................................................E - 5 3. 分解和组装.........................................................................E - 6 [ N ] 传感器 / 开关部分 1. 分解和组装........................................................................ N - 1 [ F ] 纸张传送部分 [ O ] 传感器 / 开关部分 1. 电气及机械关联图..............................................................F - 1 2. 动作说明 ............................................................................F - 2 3. 分解和组装.........................................................................F - 2 [ G ] LSU 部分 1. 分解和组装........................................................................ O - 1 [ P ] 传感器 / 开关部分 1. 分解和组装........................................................................ P - 1 1. 电气及机械关联图............................................................. G - 1 2. 动作说明 ........................................................................... G - 2 3. 分解和组装........................................................................ G - 2 [ Q ] 传感器 / 开关部分 1. 分解和组装........................................................................ Q - 1 [ H ] 感光鼓部分 1. 电气及机械关联图............................................................. H - 1 2. 动作说明 ........................................................................... H - 2 3. 分解和组装........................................................................ H - 3 [ i ] 墨粉供应部分 1. 电气及机械关联图............................................................... i - 1 2. 动作说明 ............................................................................. i - 2 3. 分解和组装.......................................................................... i - 2

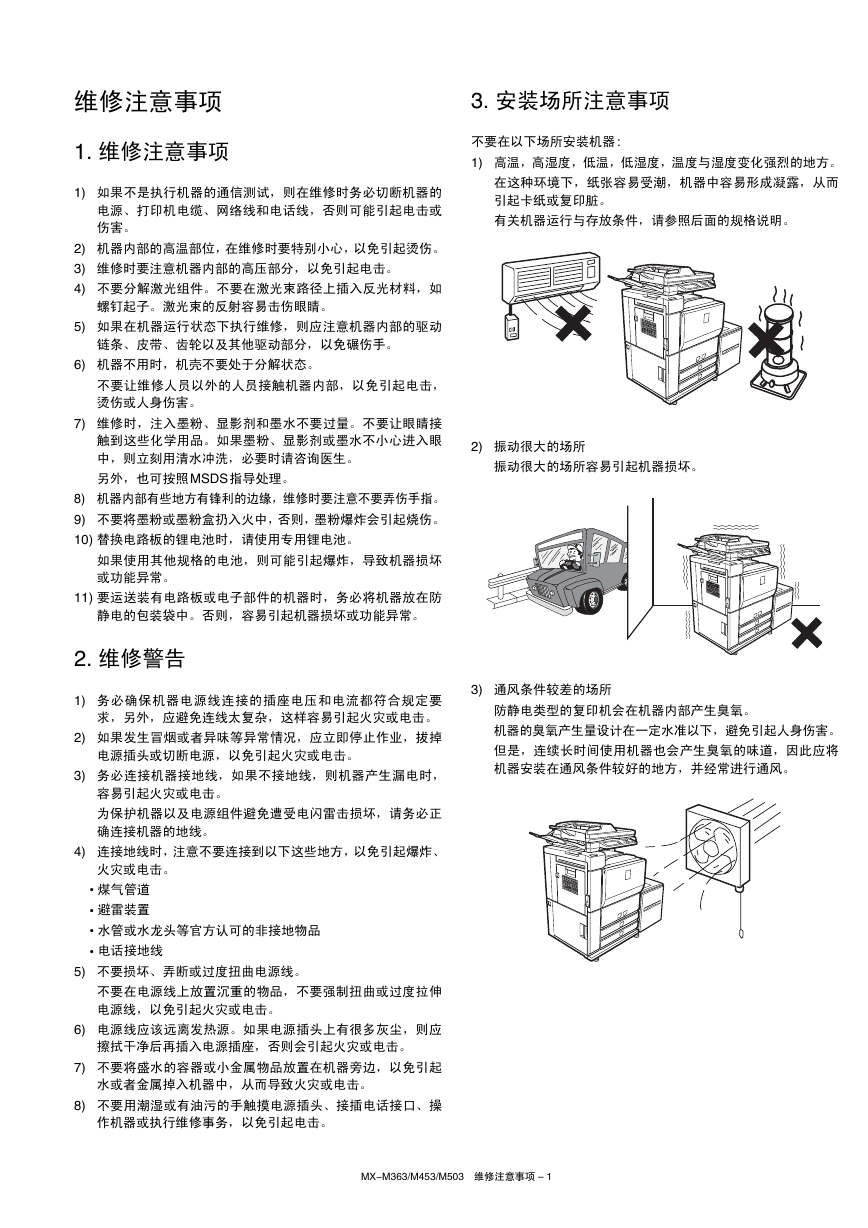

3. 安装场所注意事项不要在以下场所安装机器: 1) 高温，高湿度，低温，低湿度，温度与湿度变化强烈的地方。在这种环境下，纸张容易受潮，机器中容易形成凝露，从而引起卡纸或复印脏。有关机器运行与存放条件，请参照后面的规格说明。 2) 振动很大的场所振动很大的场所容易引起机器损坏。 3) 通风条件较差的场所防静电类型的复印机会在机器内部产生臭氧。机器的臭氧产生量设计在一定水准以下，避免引起人身伤害。但是，连续长时间使用机器也会产生臭氧的味道，因此应将机器安装在通风条件较好的地方，并经常进行通风。维修注意事项 1. 维修注意事项 1) 如果不是执行机器的通信测试，则在维修时务必切断机器的电源、打印机电缆、网络线和电话线，否则可能引起电击或伤害。 2) 机器内部的高温部位，在维修时要特别小心，以免引起烫伤。 3) 维修时要注意机器内部的高压部分，以免引起电击。 4) 不要分解激光组件。不要在激光束路径上插入反光材料，如螺钉起子。激光束的反射容易击伤眼睛。 5) 如果在机器运行状态下执行维修，则应注意机器内部的驱动链条、皮带、齿轮以及其他驱动部分，以免碾伤手。 6) 机器不用时，机壳不要处于分解状态。不要让维修人员以外的人员接触机器内部，以免引起电击，烫伤或人身伤害。 7) 维修时，注入墨粉、显影剂和墨水不要过量。不要让眼睛接触到这些化学用品。如果墨粉、显影剂或墨水不小心进入眼中，则立刻用清水冲洗，必要时请咨询医生。另外，也可按照MSDS 指导处理。 8) 机器内部有些地方有锋利的边缘，维修时要注意不要弄伤手指。 9) 不要将墨粉或墨粉盒扔入火中，否则，墨粉爆炸会引起烧伤。 10) 替换电路板的锂电池时，请使用专用锂电池。如果使用其他规格的电池，则可能引起爆炸，导致机器损坏或功能异常。 11) 要运送装有电路板或电子部件的机器时，务必将机器放在防静电的包装袋中。否则，容易引起机器损坏或功能异常。 2. 维修警告 1) 务必确保机器电源线连接的插座电压和电流都符合规定要求，另外，应避免连线太复杂，这样容易引起火灾或电击。 2) 如果发生冒烟或者异味等异常情况，应立即停止作业，拔掉电源插头或切断电源，以免引起火灾或电击。 3) 务必连接机器接地线，如果不接地线，则机器产生漏电时，容易引起火灾或电击。为保护机器以及电源组件避免遭受电闪雷击损坏，请务必正确连接机器的地线。 4) 连接地线时，注意不要连接到以下这些地方，以免引起爆炸、火灾或电击。 n 煤气管道 n 避雷装置 n 水管或水龙头等官方认可的非接地物品 n 电话接地线 5) 不要损坏、弄断或过度扭曲电源线。不要在电源线上放置沉重的物品，不要强制扭曲或过度拉伸电源线，以免引起火灾或电击。 6) 电源线应该远离发热源。如果电源插头上有很多灰尘，则应擦拭干净后再插入电源插座，否则会引起火灾或电击。 7) 不要将盛水的容器或小金属物品放置在机器旁边，以免引起水或者金属掉入机器中，从而导致火灾或电击。 8) 不要用潮湿或有油污的手触摸电源插头、接插电话接口、操作机器或执行维修事务，以免引起电击。 MX-M363/M453/M503 维修注意事项 – 1

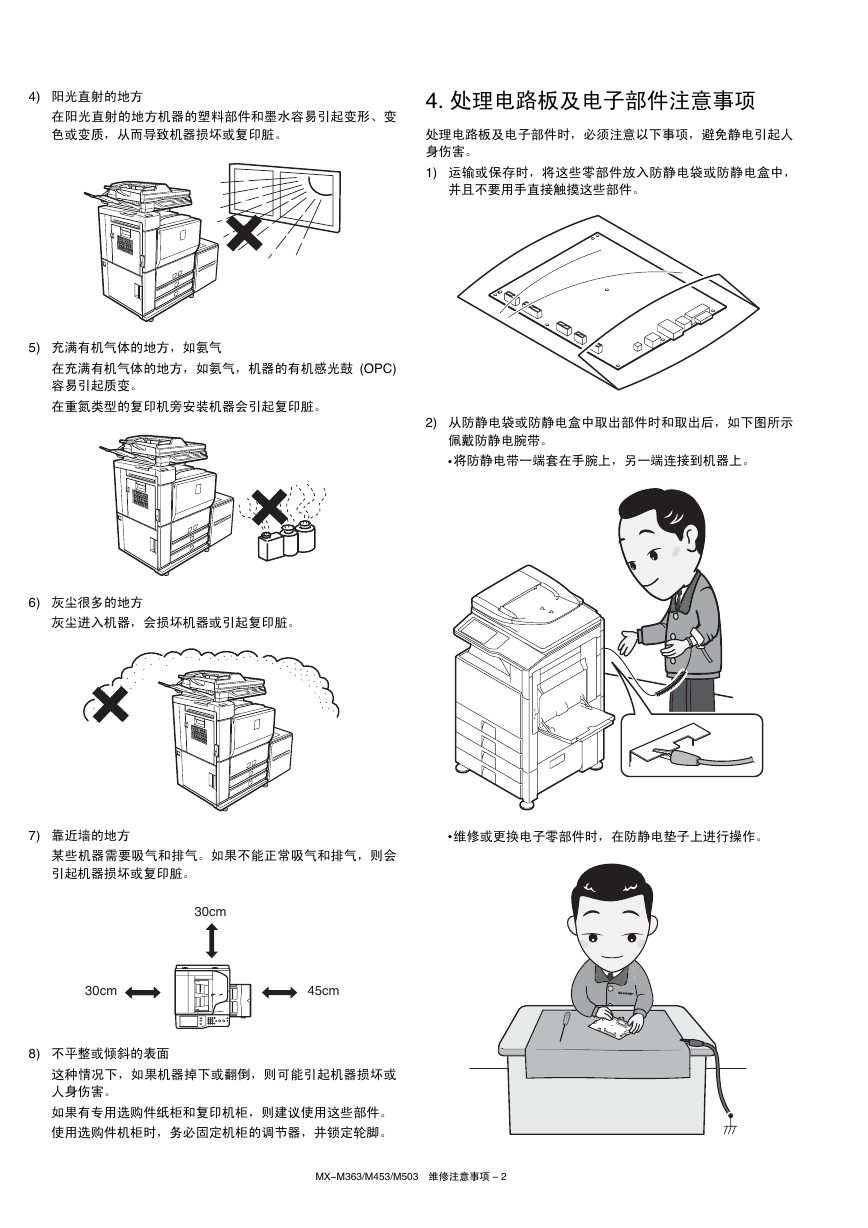

4) 阳光直射的地方在阳光直射的地方机器的塑料部件和墨水容易引起变形、变色或变质，从而导致机器损坏或复印脏。 4. 处理电路板及电子部件注意事项处理电路板及电子部件时，必须注意以下事项，避免静电引起人身伤害。 1) 运输或保存时，将这些零部件放入防静电袋或防静电盒中，并且不要用手直接触摸这些部件。 5) 充满有机气体的地方，如氨气在充满有机气体的地方，如氨气，机器的有机感光鼓 (OPC) 容易引起质变。在重氮类型的复印机旁安装机器会引起复印脏。 2) 从防静电袋或防静电盒中取出部件时和取出后，如下图所示佩戴防静电腕带。 n 将防静电带一端套在手腕上，另一端连接到机器上。 6) 灰尘很多的地方灰尘进入机器，会损坏机器或引起复印脏。 7) 靠近墙的地方 n 维修或更换电子零部件时，在防静电垫子上进行操作。某些机器需要吸气和排气。如果不能正常吸气和排气，则会引起机器损坏或复印脏。 30cm 30cm 45cm 8) 不平整或倾斜的表面这种情况下，如果机器掉下或翻倒，则可能引起机器损坏或人身伤害。如果有专用选购件纸柜和复印机柜，则建议使用这些部件。使用选购件机柜时，务必固定机柜的调节器，并锁定轮脚。 MX-M363/M453/M503 维修注意事项 – 2

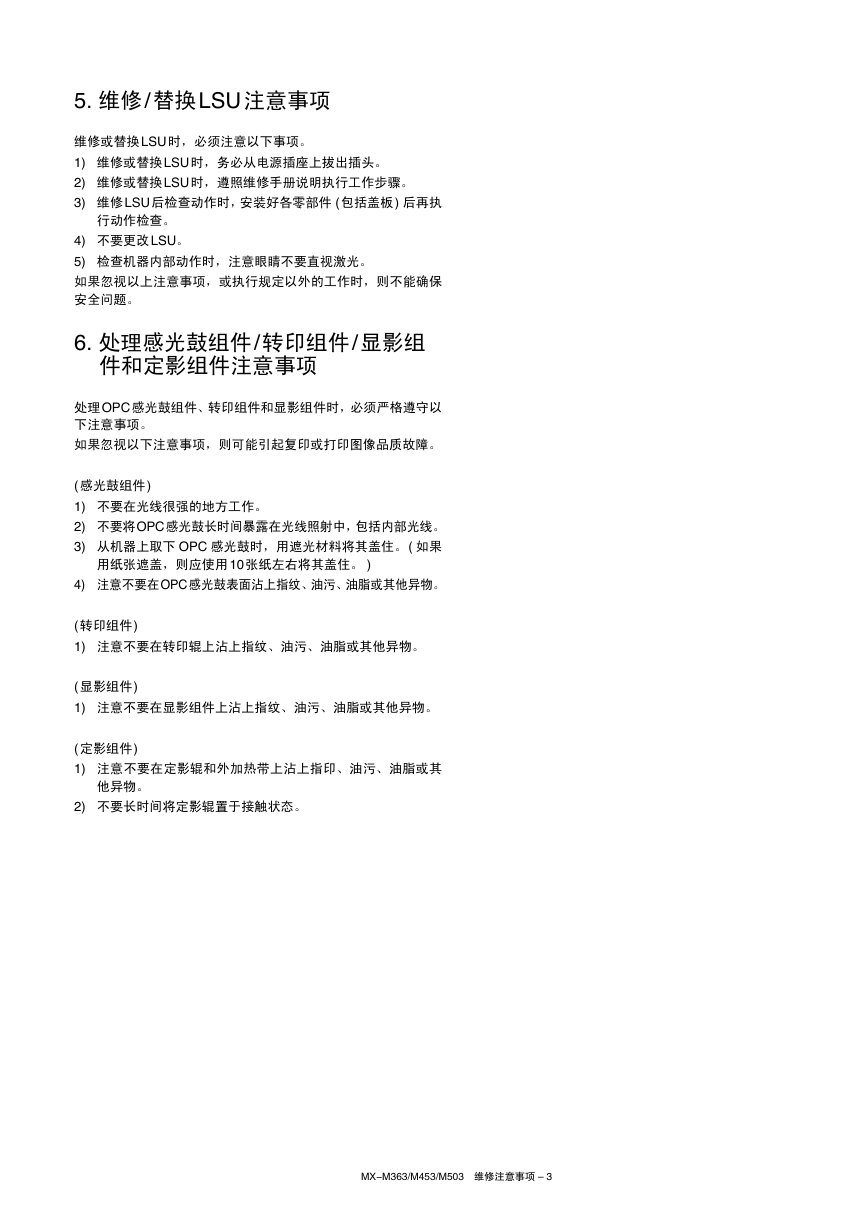

5. 维修/ 替换LSU 注意事项维修或替换LSU时，必须注意以下事项。 1) 维修或替换LSU时，务必从电源插座上拔出插头。 2) 维修或替换LSU时，遵照维修手册说明执行工作步骤。 3) 维修LSU后检查动作时，安装好各零部件 (包括盖板) 后再执行动作检查。 4) 不要更改LSU。 5) 检查机器内部动作时，注意眼睛不要直视激光。如果忽视以上注意事项，或执行规定以外的工作时，则不能确保安全问题。 6. 处理感光鼓组件/ 转印组件/显影组件和定影组件注意事项处理OPC感光鼓组件、转印组件和显影组件时，必须严格遵守以下注意事项。如果忽视以下注意事项，则可能引起复印或打印图像品质故障。 (感光鼓组件) 1) 不要在光线很强的地方工作。 2) 不要将OPC感光鼓长时间暴露在光线照射中，包括内部光线。 3) 从机器上取下 OPC 感光鼓时，用遮光材料将其盖住。 ( 如果用纸张遮盖，则应使用10 张纸左右将其盖住。 ) 4) 注意不要在OPC感光鼓表面沾上指纹、油污、油脂或其他异物。 (转印组件) 1) 注意不要在转印辊上沾上指纹、油污、油脂或其他异物。 (显影组件) 1) 注意不要在显影组件上沾上指纹、油污、油脂或其他异物。 (定影组件) 1) 注意不要在定影辊和外加热带上沾上指印、油污、油脂或其他异物。 2) 不要长时间将定影辊置于接触状态。 MX-M363/M453/M503 维修注意事项 – 3

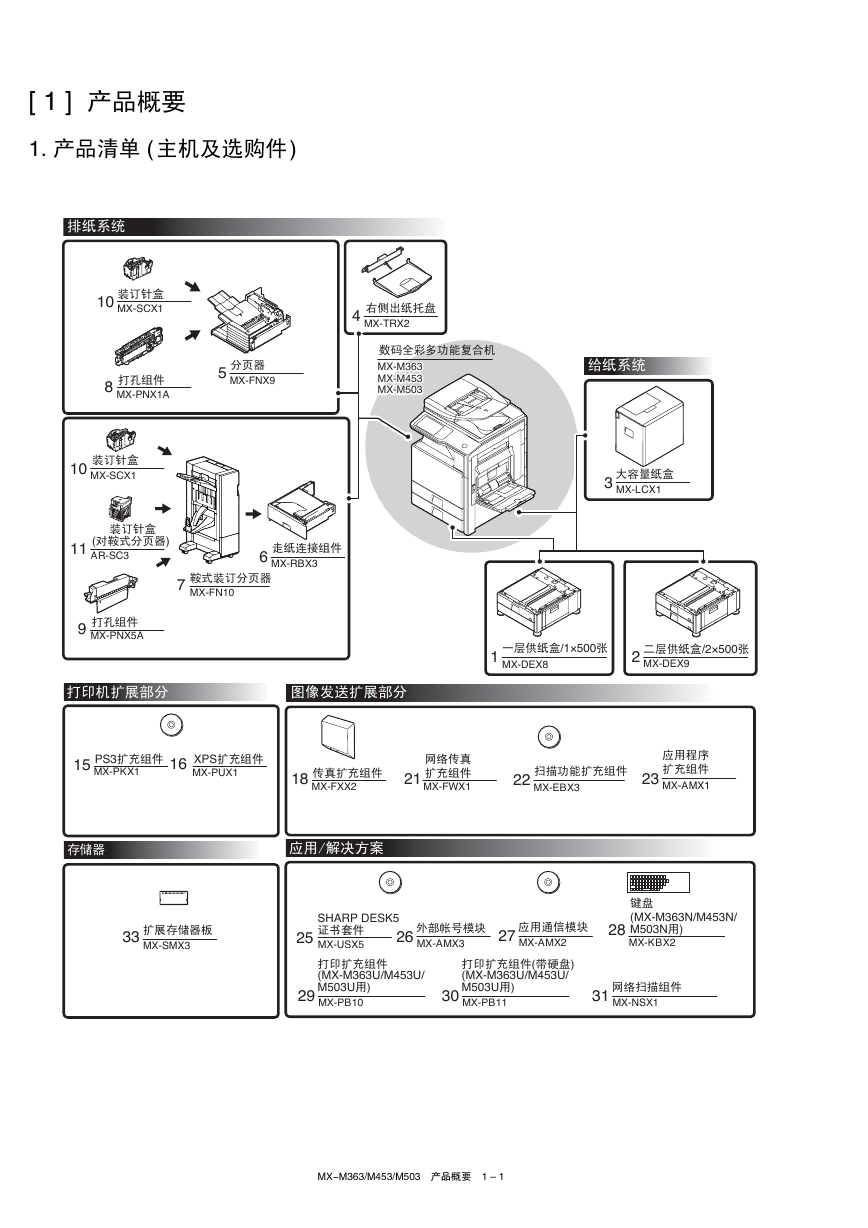

[ 1 ] 产品概要 1. 产品清单 ( 主机及选购件) 10 MX-SCX1 8 MX-PNX1A 5 MX-FNX9 4 MX-TRX2 MX-M363 MX-M363 MX-M453 MX-M453 MX-M503 MX-M503 10 MX-SCX1 () AR-SC3 11 9 MX-PNX5A MX-RBX3 6 MX-FN10 7 3 MX-LCX1 1 /1×500 MX-DEX8 2 /2×500 MX-DEX9 15 PS3 MX-PKX1 16 XPS MX-PUX1 18 MX-FXX2 MX-FWX1 21 22 MX-EBX3 MX-AMX1 23 33 MX-SMX3 SHARP DESK5 MX-USX5 26 25 (MX-M363U/M453U/ M503U) MX-PB10 29 27 MX-AMX2 MX-AMX3 () (MX-M363U/M453U/ M503U) MX-PB11 30 (MX-M363N/M453N/ M503N) MX-KBX2 28 31 MX-NSX1 MX-M363/M453/M503 产品概要 1 – 1

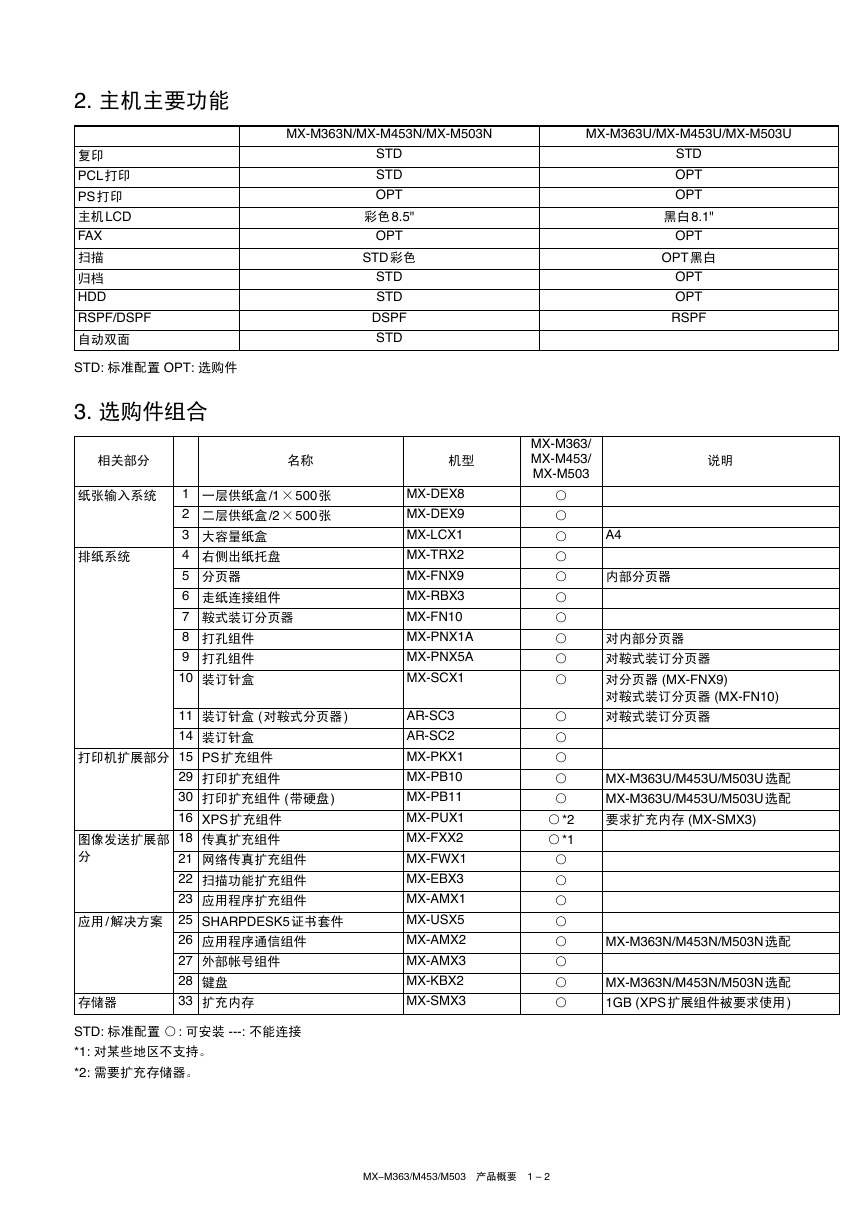

2. 主机主要功能复印 PCL打印 PS打印主机LCD FAX 扫描归档 HDD RSPF/DSPF 自动双面 STD: 标准配置 OPT: 选购件 3. 选购件组合 MX-M363N/MX-M453N/MX-M503N MX-M363U/MX-M453U/MX-M503U STD STD OPT 彩色8.5" OPT STD彩色 STD STD DSPF STD STD OPT OPT 黑白8.1" OPT OPT黑白 OPT OPT RSPF 相关部分名称机型 MX-M363/ MX-M453/ MX-M503 说明排纸系统纸张输入系统 1 一层供纸盒/1×500张 2 二层供纸盒/2×500张 3 大容量纸盒 4 右侧出纸托盘 5 分页器 6 走纸连接组件 7 鞍式装订分页器 8 打孔组件 9 打孔组件 10 装订针盒 11 装订针盒 (对鞍式分页器) 14 装订针盒打印机扩展部分 15 PS扩充组件 29 打印扩充组件 30 打印扩充组件 (带硬盘) 16 XPS扩充组件 18 传真扩充组件 21 网络传真扩充组件 22 扫描功能扩充组件 23 应用程序扩充组件图像发送扩展部分应用/解决方案 25 SHARPDESK5证书套件 26 应用程序通信组件 27 外部帐号组件 28 键盘 33 扩充内存存储器 STD: 标准配置 ○: 可安装 ---: 不能连接 *1: 对某些地区不支持。 *2: 需要扩充存储器。 MX-DEX8 MX-DEX9 MX-LCX1 MX-TRX2 MX-FNX9 MX-RBX3 MX-FN10 MX-PNX1A MX-PNX5A MX-SCX1 AR-SC3 AR-SC2 MX-PKX1 MX-PB10 MX-PB11 MX-PUX1 MX-FXX2 MX-FWX1 MX-EBX3 MX-AMX1 MX-USX5 MX-AMX2 MX-AMX3 MX-KBX2 MX-SMX3 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○*2 ○*1 ○ ○ ○ ○ ○ ○ ○ ○ A4 内部分页器对内部分页器对鞍式装订分页器对分页器 (MX-FNX9) 对鞍式装订分页器 (MX-FN10) 对鞍式装订分页器 MX-M363U/M453U/M503U选配 MX-M363U/M453U/M503U选配要求扩充内存 (MX-SMX3) MX-M363N/M453N/M503N选配 MX-M363N/M453N/M503N选配 1GB (XPS扩展组件被要求使用) MX-M363/M453/M503 产品概要 1 – 2
