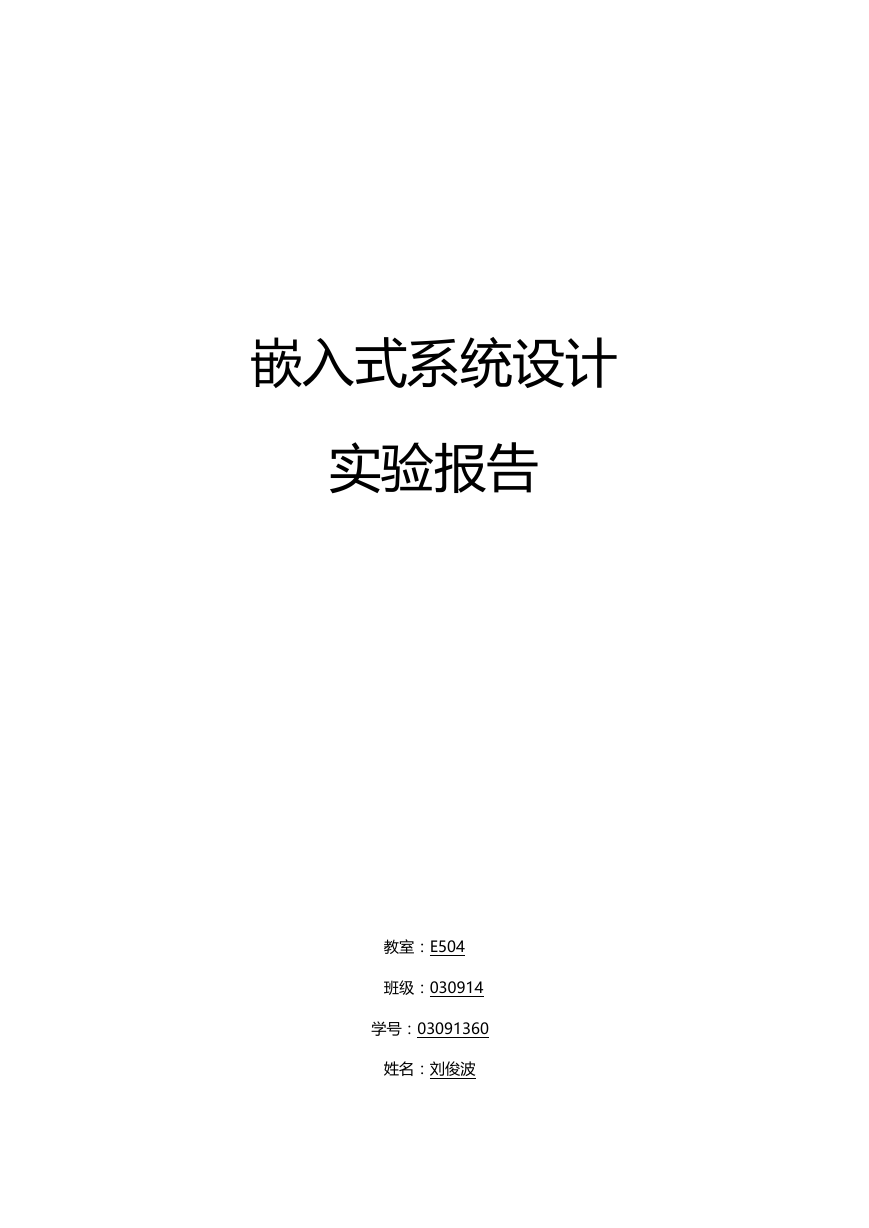

    嵌入式系统设计 实验报告 教室：E504 班级：030914 学号：03091360 姓名：刘俊波

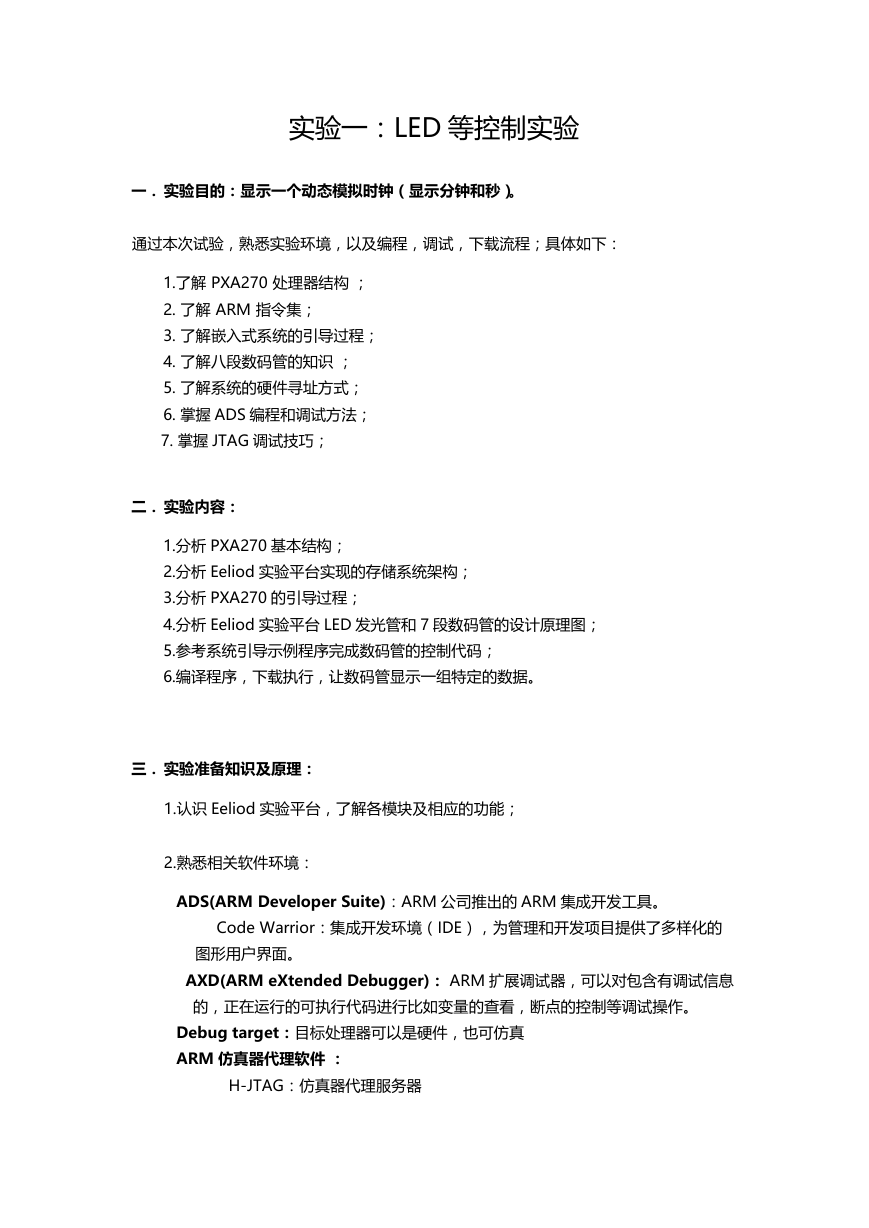

    实验一：LED 等控制实验 一． 实验目的：显示一个动态模拟时钟（显示分钟和秒）。 通过本次试验，熟悉实验环境，以及编程，调试，下载流程；具体如下： 1.了解 PXA270 处理器结构 ； 2. 了解 ARM 指令集； 3. 了解嵌入式系统的引导过程； 4. 了解八段数码管的知识 ； 5. 了解系统的硬件寻址方式； 6. 掌握 ADS 编程和调试方法； 7. 掌握 JTAG 调试技巧； 二． 实验内容： 1.分析 PXA270 基本结构； 2.分析 Eeliod 实验平台实现的存储系统架构； 3.分析 PXA270 的引导过程； 4.分析 Eeliod 实验平台 LED 发光管和 7 段数码管的设计原理图； 5.参考系统引导示例程序完成数码管的控制代码； 6.编译程序，下载执行，让数码管显示一组特定的数据。 三． 实验准备知识及原理： 1.认识 Eeliod 实验平台，了解各模块及相应的功能； 2.熟悉相关软件环境： ADS(ARM Developer Suite)：ARM 公司推出的 ARM 集成开发工具。 Code Warrior：集成开发环境（IDE），为管理和开发项目提供了多样化的 图形用户界面。 AXD(ARM eXtended Debugger)： ARM 扩展调试器，可以对包含有调试信息 的，正在运行的可执行代码进行比如变量的查看，断点的控制等调试操作。 Debug target：目标处理器可以是硬件，也可仿真 ARM 仿真器代理软件 ： H-JTAG：仿真器代理服务器

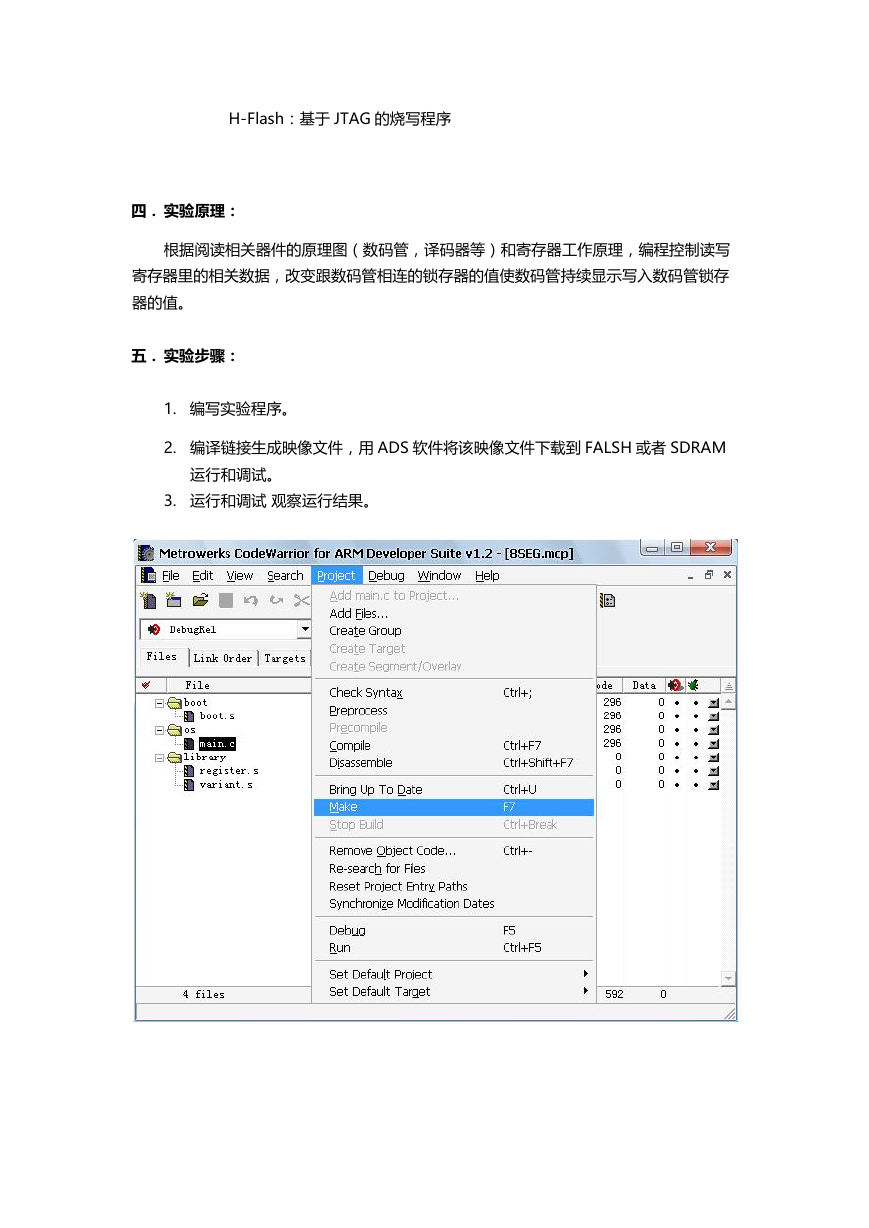

    H-Flash：基于 JTAG 的烧写程序 四． 实验原理： 根据阅读相关器件的原理图（数码管，译码器等）和寄存器工作原理，编程控制读写 寄存器里的相关数据，改变跟数码管相连的锁存器的值使数码管持续显示写入数码管锁存 器的值。 五． 实验步骤： 1. 编写实验程序。 2. 编译链接生成映像文件，用 ADS 软件将该映像文件下载到 FALSH 或者 SDRAM 运行和调试。 3. 运行和调试 观察运行结果。

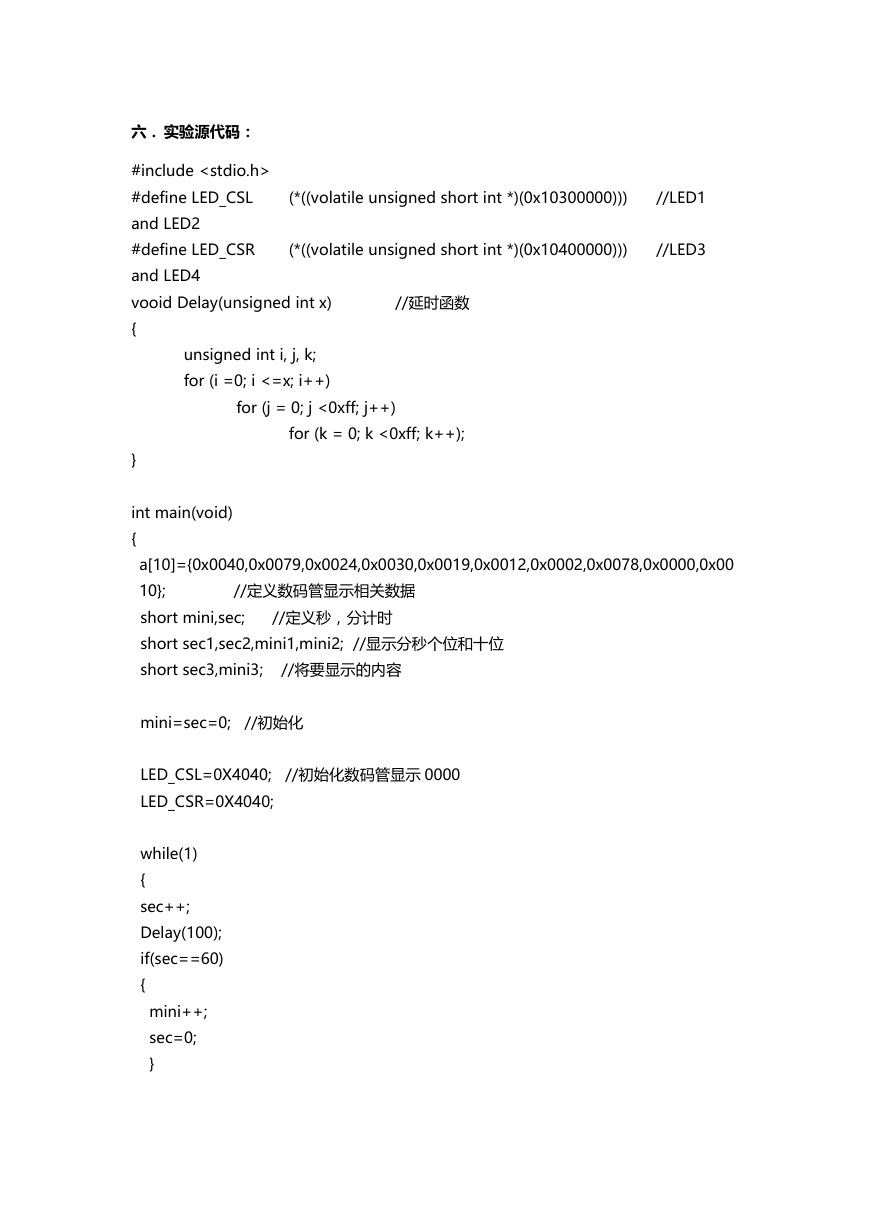

    六． 实验源代码： #include #define LED_CSL and LED2 #define LED_CSR and LED4 vooid Delay(unsigned int x) { //延时函数 (*((volatile unsigned short int *)(0x10300000))) (*((volatile unsigned short int *)(0x10400000))) //LED1 //LED3 unsigned int i, j, k; for (i =0; i <=x; i++) for (j = 0; j <0xff; j++) for (k = 0; k <0xff; k++); } int main(void) { //定义数码管显示相关数据 a[10]={0x0040,0x0079,0x0024,0x0030,0x0019,0x0012,0x0002,0x0078,0x0000,0x00 10}; short mini,sec; short sec1,sec2,mini1,mini2; //显示分秒个位和十位 short sec3,mini3; //定义秒，分计时 //将要显示的内容 mini=sec=0; //初始化 LED_CSL=0X4040; LED_CSR=0X4040; //初始化数码管显示 0000 while(1) { sec++; Delay(100); if(sec==60) { mini++; sec=0; }

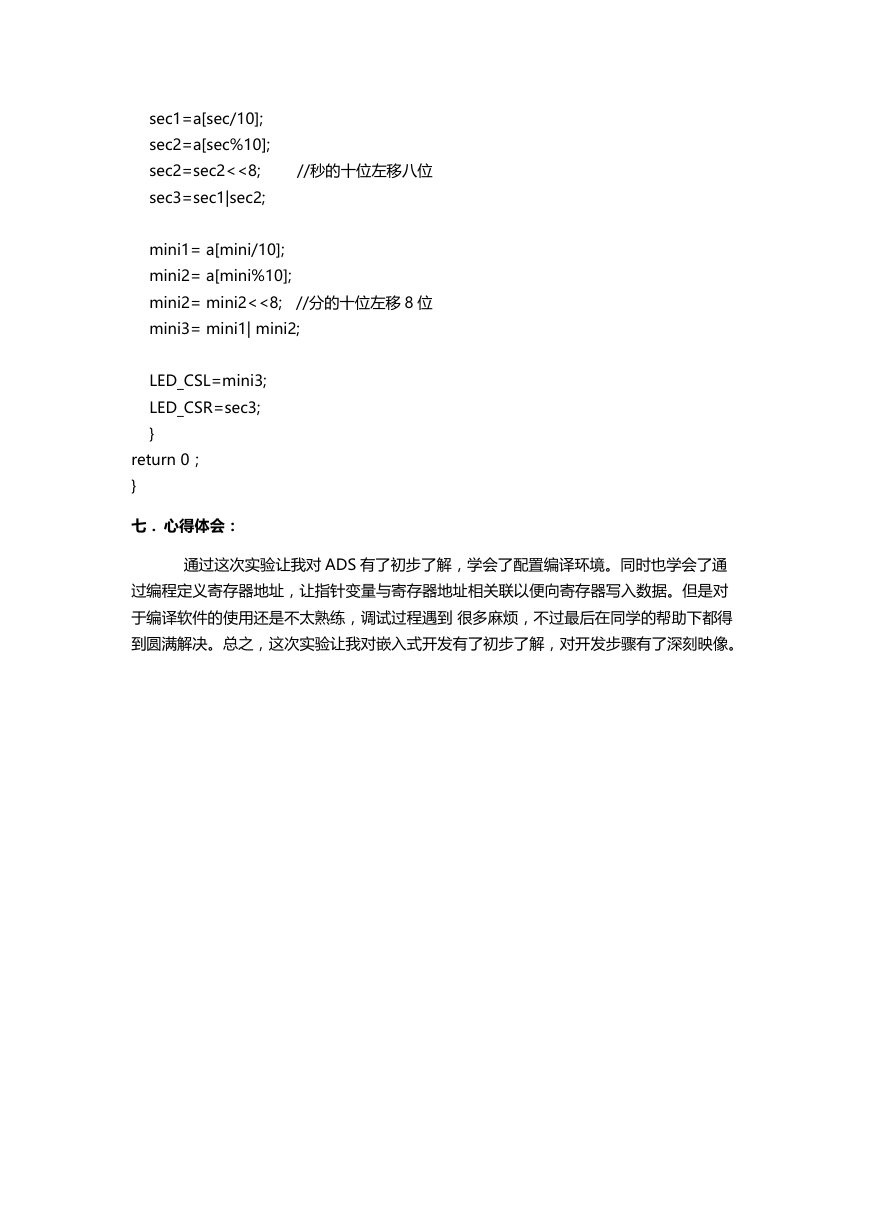

    sec1=a[sec/10]; sec2=a[sec%10]; sec2=sec2<<8; sec3=sec1|sec2; //秒的十位左移八位 mini1= a[mini/10]; mini2= a[mini%10]; mini2= mini2<<8; mini3= mini1| mini2; //分的十位左移 8 位 LED_CSL=mini3; LED_CSR=sec3; } return 0； } 七． 心得体会： 通过这次实验让我对 ADS 有了初步了解，学会了配置编译环境。同时也学会了通 过编程定义寄存器地址，让指针变量与寄存器地址相关联以便向寄存器写入数据。但是对 于编译软件的使用还是不太熟练，调试过程遇到 很多麻烦，不过最后在同学的帮助下都得 到圆满解决。总之，这次实验让我对嵌入式开发有了初步了解，对开发步骤有了深刻映像。

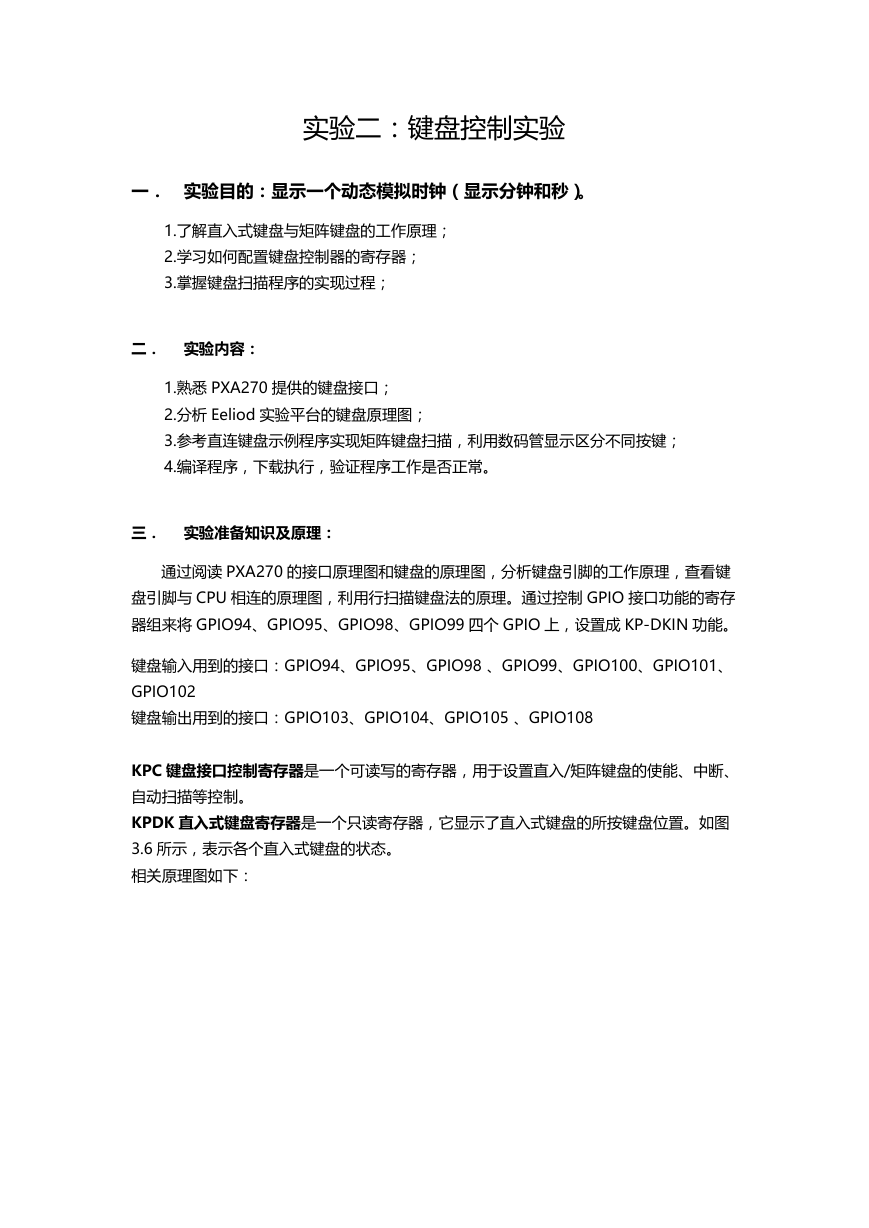

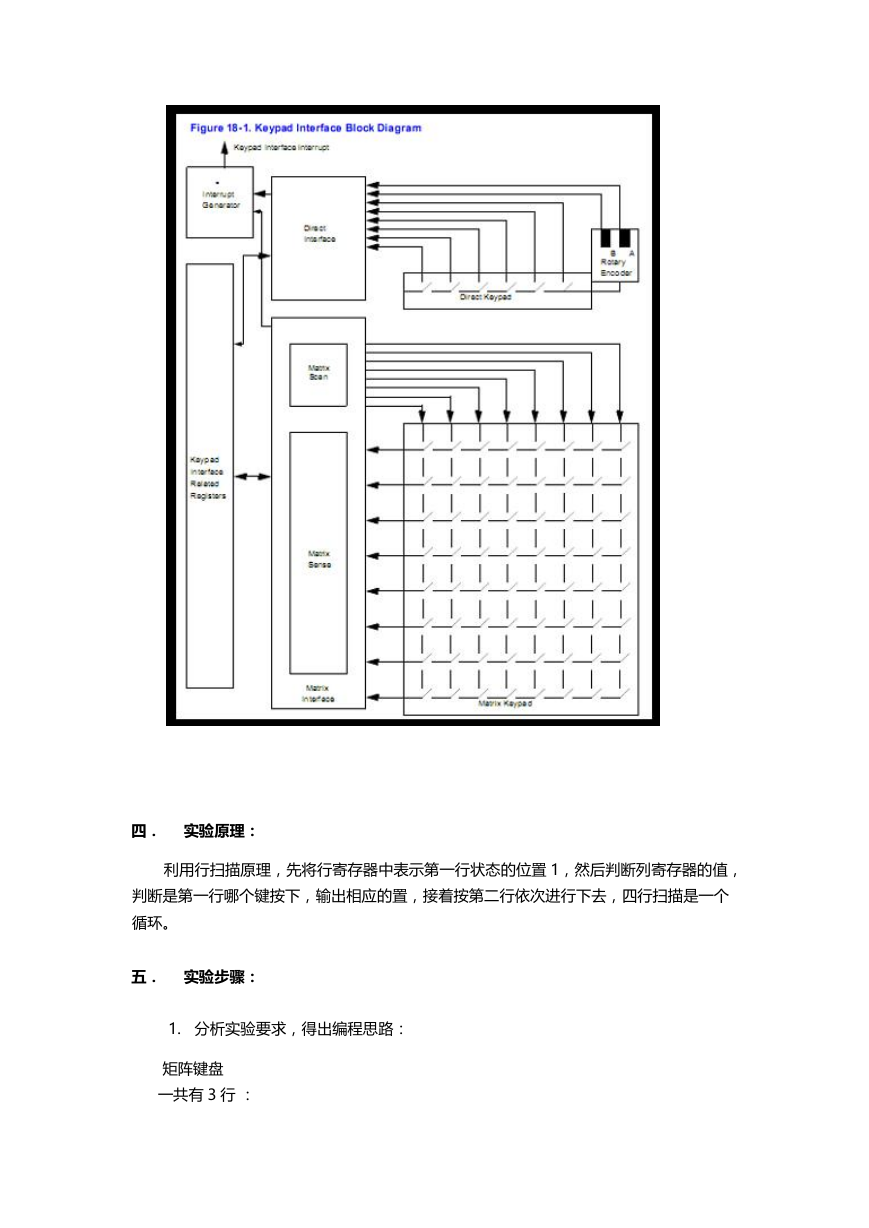

    实验二：键盘控制实验 一． 实验目的：显示一个动态模拟时钟（显示分钟和秒）。 1.了解直入式键盘与矩阵键盘的工作原理； 2.学习如何配置键盘控制器的寄存器； 3.掌握键盘扫描程序的实现过程； 二． 实验内容： 1.熟悉 PXA270 提供的键盘接口； 2.分析 Eeliod 实验平台的键盘原理图； 3.参考直连键盘示例程序实现矩阵键盘扫描，利用数码管显示区分不同按键； 4.编译程序，下载执行，验证程序工作是否正常。 三． 实验准备知识及原理： 通过阅读 PXA270 的接口原理图和键盘的原理图，分析键盘引脚的工作原理，查看键 盘引脚与 CPU 相连的原理图，利用行扫描键盘法的原理。通过控制 GPIO 接口功能的寄存 器组来将 GPIO94、GPIO95、GPIO98、GPIO99 四个 GPIO 上，设置成 KP-DKIN 功能。 键盘输入用到的接口：GPIO94、GPIO95、GPIO98 、GPIO99、GPIO100、GPIO101、 GPIO102 键盘输出用到的接口：GPIO103、GPIO104、GPIO105 、GPIO108 KPC 键盘接口控制寄存器是一个可读写的寄存器，用于设置直入/矩阵键盘的使能、中断、 自动扫描等控制。 KPDK 直入式键盘寄存器是一个只读寄存器，它显示了直入式键盘的所按键盘位置。如图 3.6 所示，表示各个直入式键盘的状态。 相关原理图如下：
    四． 实验原理： 利用行扫描原理，先将行寄存器中表示第一行状态的位置 1，然后判断列寄存器的值， 判断是第一行哪个键按下，输出相应的置，接着按第二行依次进行下去，四行扫描是一个 循环。 五． 实验步骤： 1. 分析实验要求，得出编程思路： 矩阵键盘 一共有 3 行 ：

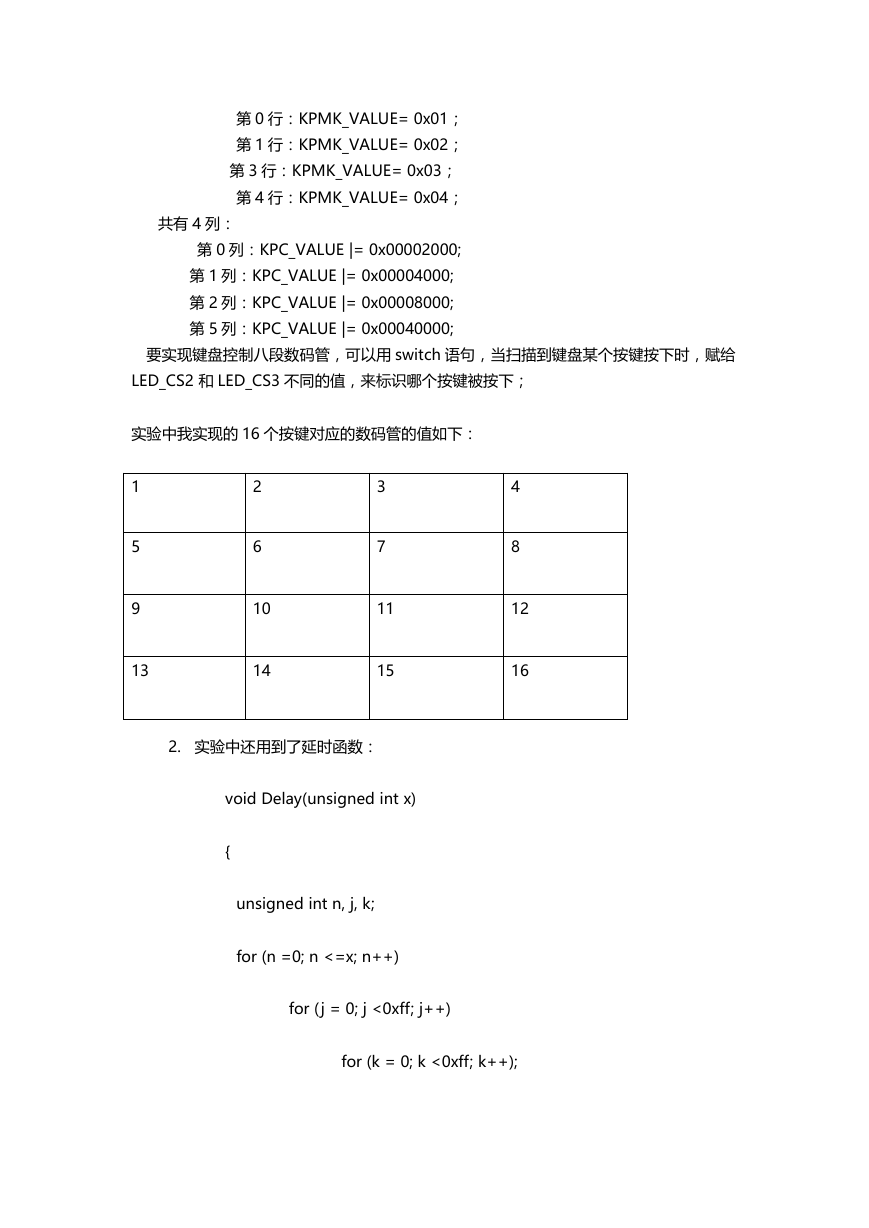

    第 0 行：KPMK_VALUE= 0x01； 第 1 行：KPMK_VALUE= 0x02； 第 3 行：KPMK_VALUE= 0x03； 第 4 行：KPMK_VALUE= 0x04； 共有 4 列： 第 0 列：KPC_VALUE |= 0x00002000; 第 1 列：KPC_VALUE |= 0x00004000; 第 2 列：KPC_VALUE |= 0x00008000; 第 5 列：KPC_VALUE |= 0x00040000; 要实现键盘控制八段数码管，可以用 switch 语句，当扫描到键盘某个按键按下时，赋给 LED_CS2 和 LED_CS3 不同的值，来标识哪个按键被按下； 实验中我实现的 16 个按键对应的数码管的值如下： 1 5 9 13 2 6 10 14 3 7 11 15 4 8 12 16 2. 实验中还用到了延时函数： void Delay(unsigned int x) { unsigned int n, j, k; for (n =0; n <=x; n++) for (j = 0; j <0xff; j++) for (k = 0; k <0xff; k++);
