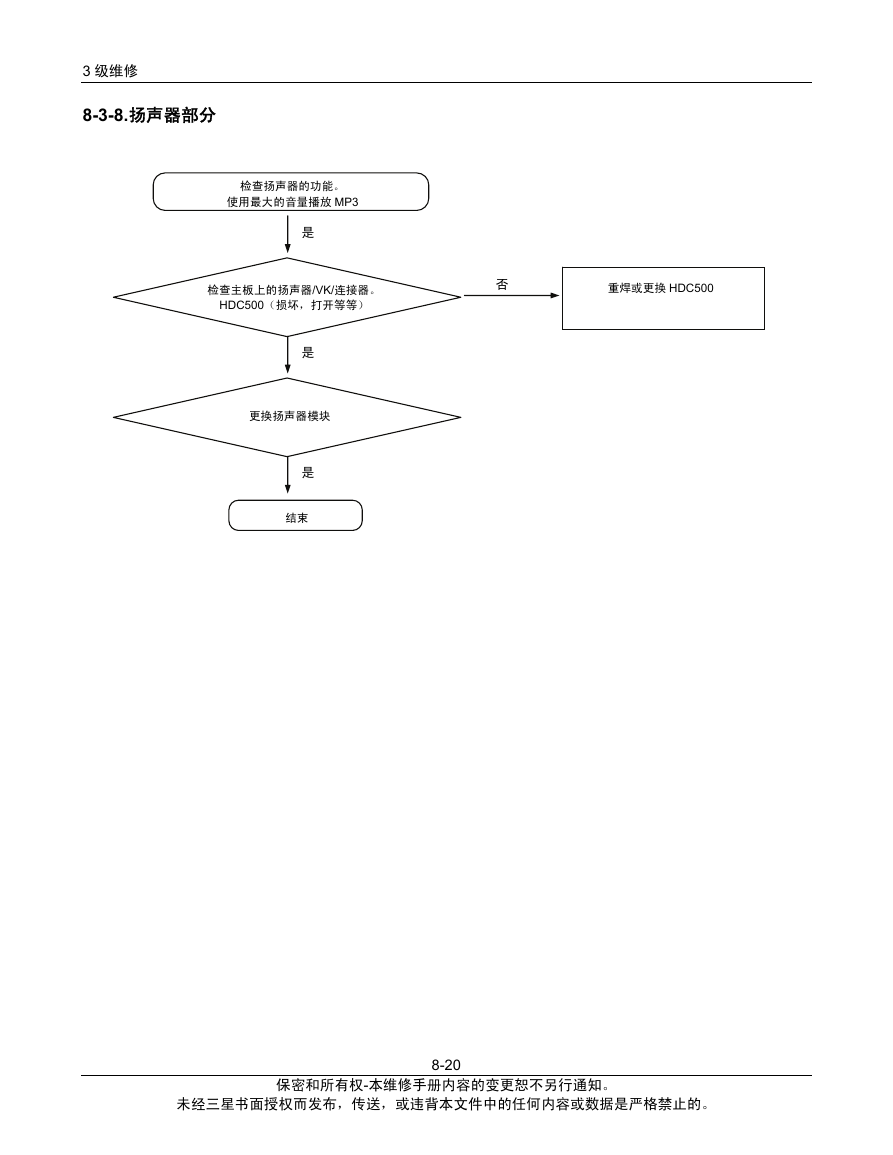

3 级维修 8-3-8.扬声器部分 检查扬声器的功能。 使用最大的音量播放 MP3 是 检查主板上的扬声器/VK/连接器。 HDC500（损坏，打开等等） 否 重焊或更换 HDC500 是 更换扬声器模块 是 结束 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-20 

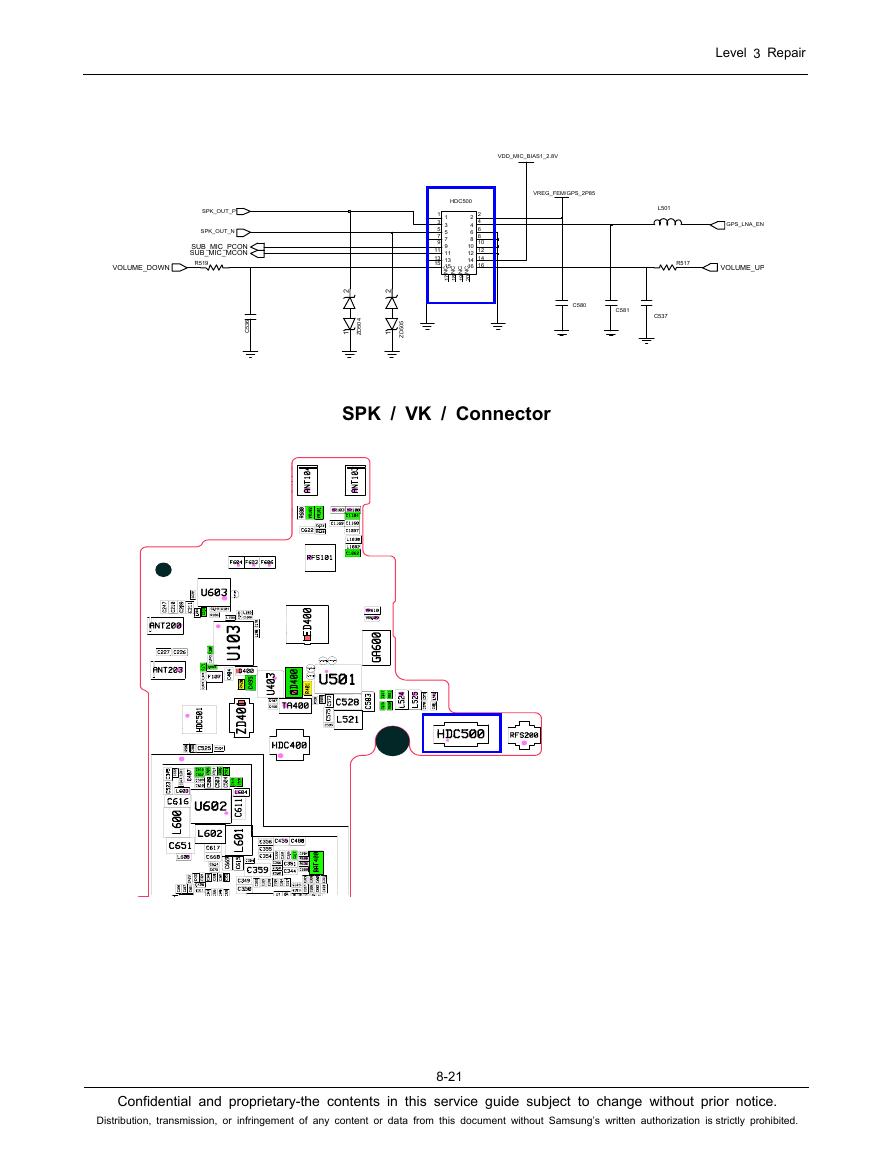

VOLUME_DOWN SPK_OUT_P SPK_OUT_N SUB_MIC_PCON SUB_MIC_MCON R519 6 3 5 C Level 3 Repair L501 GPS_LNA_EN R517 VOLUME_UP VDD_MIC_BIAS1_2.8V HDC500 VREG_FEM/GPS_2P85 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 C N 7 1 C N 8 1 2 2 4 4 6 6 88 10 10 12 12 14 14 16 16 C N 9 1 C N 0 2 2 2 4 0 5 D 1 Z 5 0 5 D Z 1 C580 C581 C537 SPK / VK / Connector Confidential and proprietary-the contents in this service guide subject to change without prior notice. Distribution, transmission, or infringement of any content or data from this document without Samsung’s written authorization is strictly prohibited. 8-21
