使用前须知

控制器的位置

前面/右侧

后面/底部

遥控器

连接和准备

开箱

步骤1：安装投影机

安装投影机前的准备

连接交流电源线

配置投影机和屏幕的摆放位置

步骤2：连接投影机

连接至录像机

连接至电脑

步骤3：调整图像位置

步骤4：选择菜单语言

投影

在屏幕上投影图像

关闭电源

选择宽屏幕模式

选择图像观看模式

调整图像质量

选择各项以直接调整想要的菜单项目

依次选择想要调整的菜单项目

使用逼真色彩处理调整图像

使用附带软件调整图像质量（ImageDirector3）

使用菜单

通过菜单操作

图像设定菜单

高级图像设定菜单

屏幕设定菜单

设置菜单

功能设定菜单

安装设定菜单

信息菜单

有关预设存储器号码

从电脑操作投影机

从电脑访问投影机

查看投影机的状态

操作投影机

设定信息

其他

关于HDMI控制

关于x.v.Color

故障排除

警告指示灯

信息一览表

更换投影灯和空气滤网，并清洁通风孔（进气）

清洁空气滤网

清洁及投影机的屏幕

规格

预设信号

输入信号和可调整/设定项目

天花板安装

当使用PSS-H10投影机悬挂支架时

对水平图像位置进行精细调节

索引

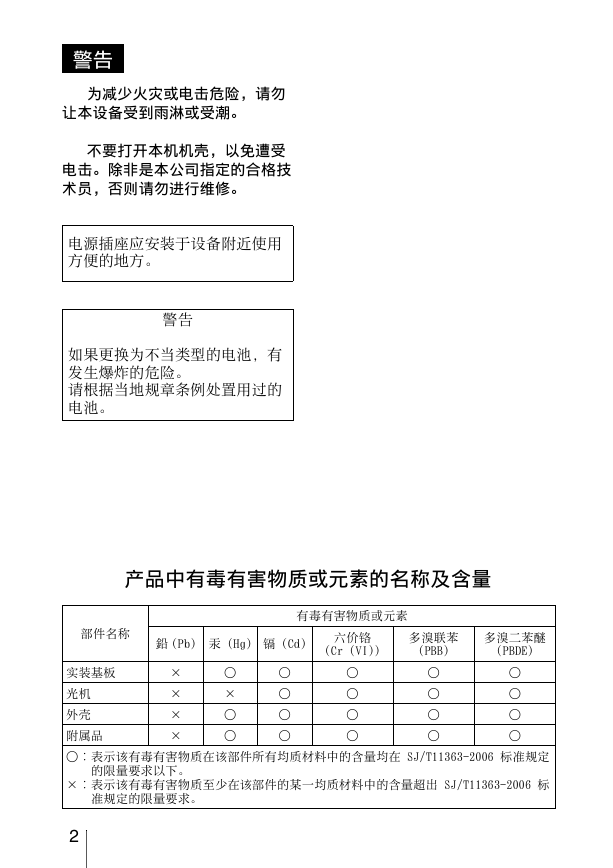

警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。不要打开本机机壳，以免遭受电击。除非是本公司指定的合格技术员，否则请勿进行维修。电源插座应安装于设备附近使用方便的地方。警告如果更换为不当类型的电池，有发生爆炸的危险。请根据当地规章条例处置用过的电池。产品中有毒有害物质或元素的名称及含量有毒有害物质或元素部件名称实装基板光机外壳附属品鉛 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) × × × × ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 ×︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2

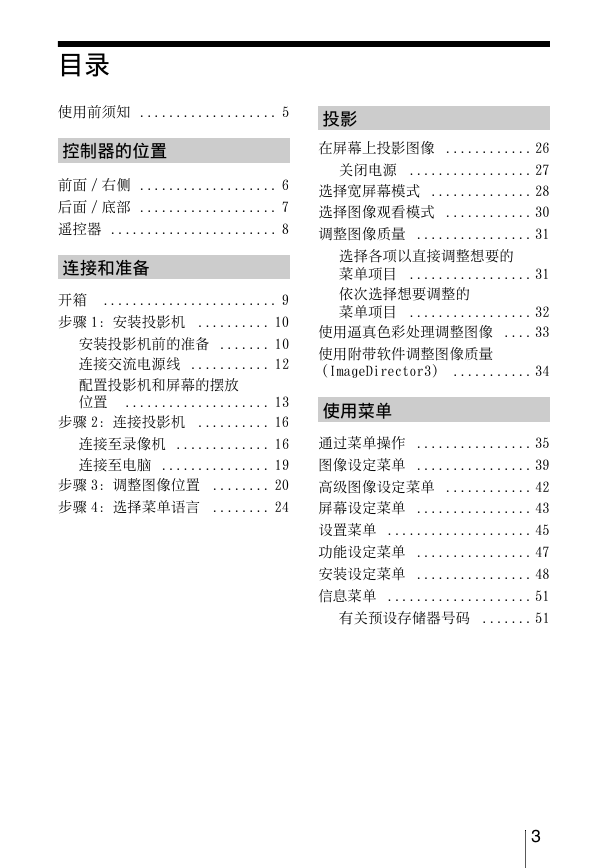

目录使用前须知 ................... 5 投影控制器的位置前面 / 右侧 ................... 6 后面 / 底部 ................... 7 遥控器 ....................... 8 连接和准备开箱 ........................ 9 步骤 1：安装投影机 .......... 10 安装投影机前的准备 ....... 10 连接交流电源线 ........... 12 配置投影机和屏幕的摆放位置 .................... 13 步骤 2：连接投影机 .......... 16 连接至录像机 ............. 16 连接至电脑 ............... 19 步骤 3：调整图像位置 ........ 20 在屏幕上投影图像 ............ 26 关闭电源 ................. 27 选择宽屏幕模式 .............. 28 选择图像观看模式 ............ 30 调整图像质量 ................ 31 选择各项以直接调整想要的菜单项目 ................. 31 依次选择想要调整的菜单项目 ................. 32 使用逼真色彩处理调整图像 .... 33 使用附带软件调整图像质量（ImageDirector3） ........... 34 使用菜单通过菜单操作 ................ 35 图像设定菜单 ................ 39 高级图像设定菜单 ............ 42 步骤 4：选择菜单语言 ........ 24 屏幕设定菜单 ................ 43 设置菜单 .................... 45 功能设定菜单 ................ 47 安装设定菜单 ................ 48 信息菜单 .................... 51 有关预设存储器号码 ....... 51 3

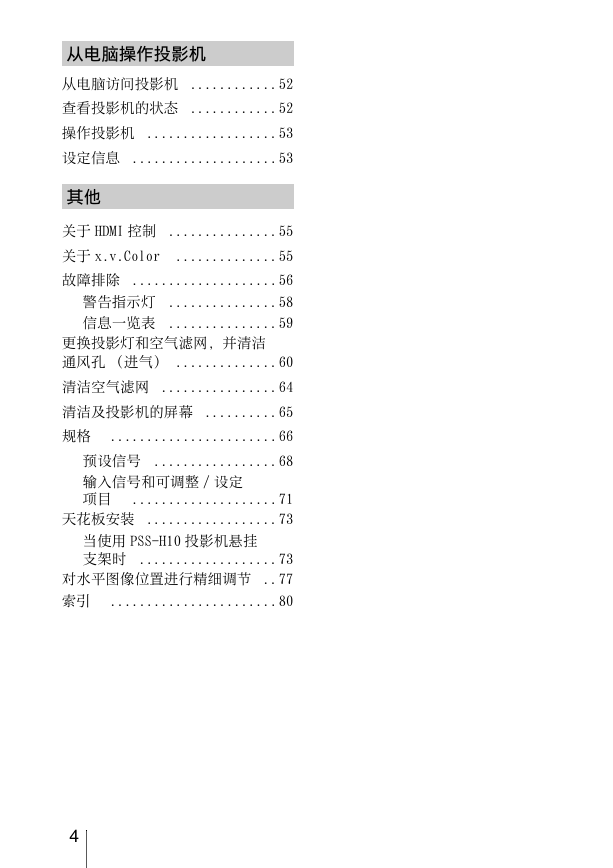

从电脑操作投影机从电脑访问投影机 ............ 52 查看投影机的状态 ............ 52 操作投影机 .................. 53 设定信息 .................... 53 其他关于 HDMI 控制 ............... 55 关于 x.v.Color .............. 55 故障排除 .................... 56 警告指示灯 ............... 58 信息一览表 ............... 59 更换投影灯和空气滤网，并清洁通风孔（进气） .............. 60 清洁空气滤网 ................ 64 清洁及投影机的屏幕 .......... 65 规格 ....................... 66 预设信号 ................. 68 输入信号和可调整 / 设定项目 .................... 71 天花板安装 .................. 73 当使用 PSS-H10 投影机悬挂支架时 ................... 73 对水平图像位置进行精细调节 .. 77 索引 ....................... 80 4

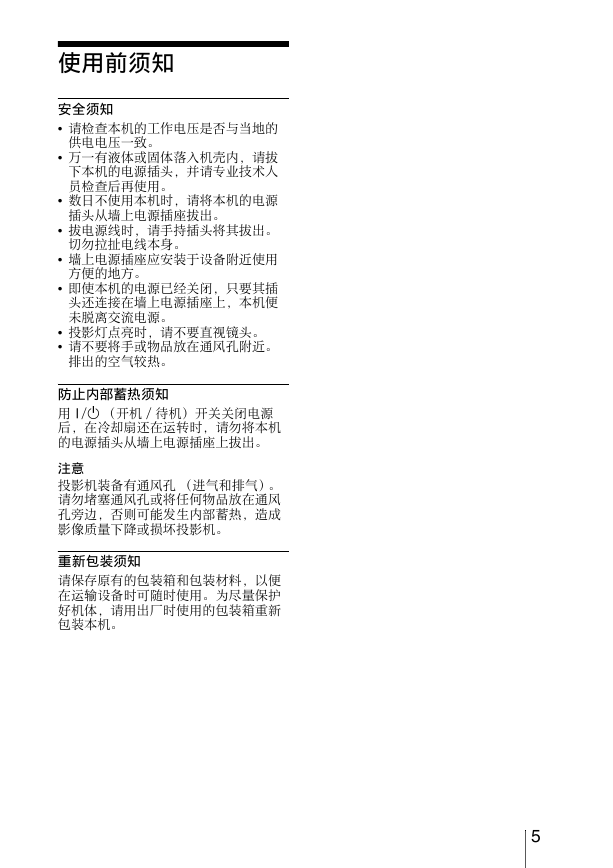

使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后再使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近。排出的空气较热。防止内部蓄热须知用 I/1 （开机 / 待机）开关关闭电源后，在冷却扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意投影机装备有通风孔（进气和排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或损坏投影机。重新包装须知请保存原有的包装箱和包装材料，以便在运输设备时可随时使用。为尽量保护好机体，请用出厂时使用的包装箱重新包装本机。 5

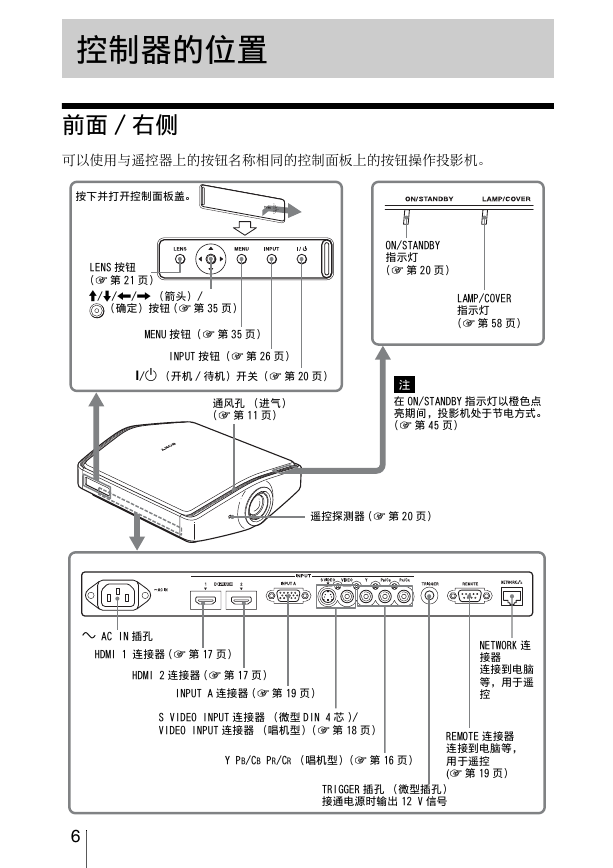

控制器的位置前面 / 右侧可以使用与遥控器上的按钮名称相同的控制面板上的按钮操作投影机。按下并打开控制面板盖。 LENS 按钮 (1 第 21 页） M/m/

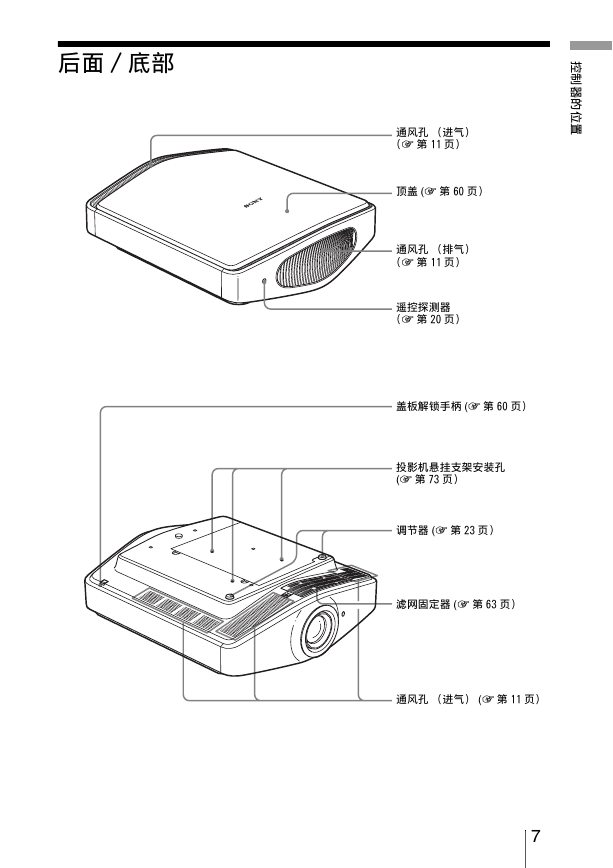

后面 / 底部控制器的位置通风孔（进气） (1 第 11 页）顶盖 (1 第 60 页）通风孔（排气） (1 第 11 页）遥控探测器 (1 第 20 页）盖板解锁手柄 (1 第 60 页）投影机悬挂支架安装孔 (1 第 73 页）调节器 (1 第 23 页）滤网固定器 (1 第 63 页）通风孔（进气） (1 第 11 页） 7

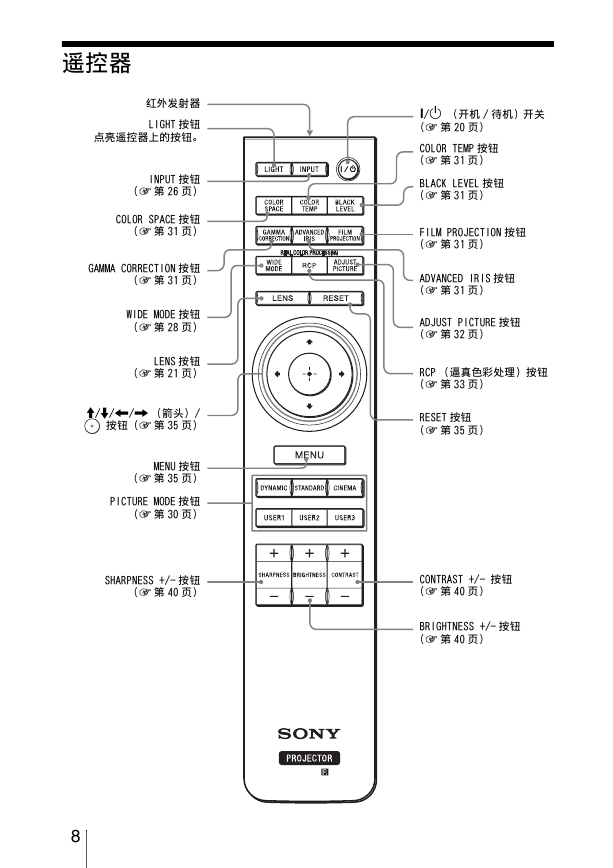

?/1 （开机 / 待机）开关 (1 第 20 页） COLOR TEMP 按钮 (1 第 31 页） BLACK LEVEL 按钮 (1 第 31 页） FILM PROJECTION 按钮 (1 第 31 页） ADVANCED IRIS 按钮 (1 第 31 页） ADJUST PICTURE 按钮 (1 第 32 页） RCP （逼真色彩处理）按钮 (1 第 33 页） RESET 按钮 (1 第 35 页） CONTRAST +/- 按钮 (1 第 40 页） BRIGHTNESS +/- 按钮 (1 第 40 页）遥控器红外发射器 LIGHT 按钮点亮遥控器上的按钮。 INPUT 按钮 (1 第 26 页） COLOR SPACE 按钮 (1 第 31 页） GAMMA CORRECTION 按钮 (1 第 31 页） WIDE MODE 按钮 (1 第 28 页） LENS 按钮 (1 第 21 页） M/m/
