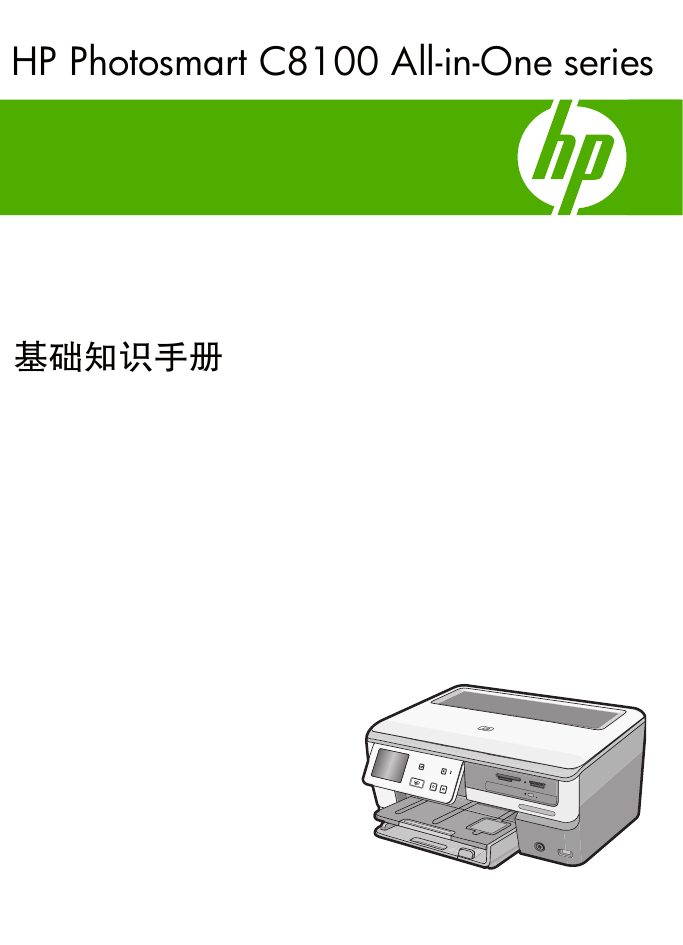

HP Photosmart C8100 All-in-One series 基础知识手册

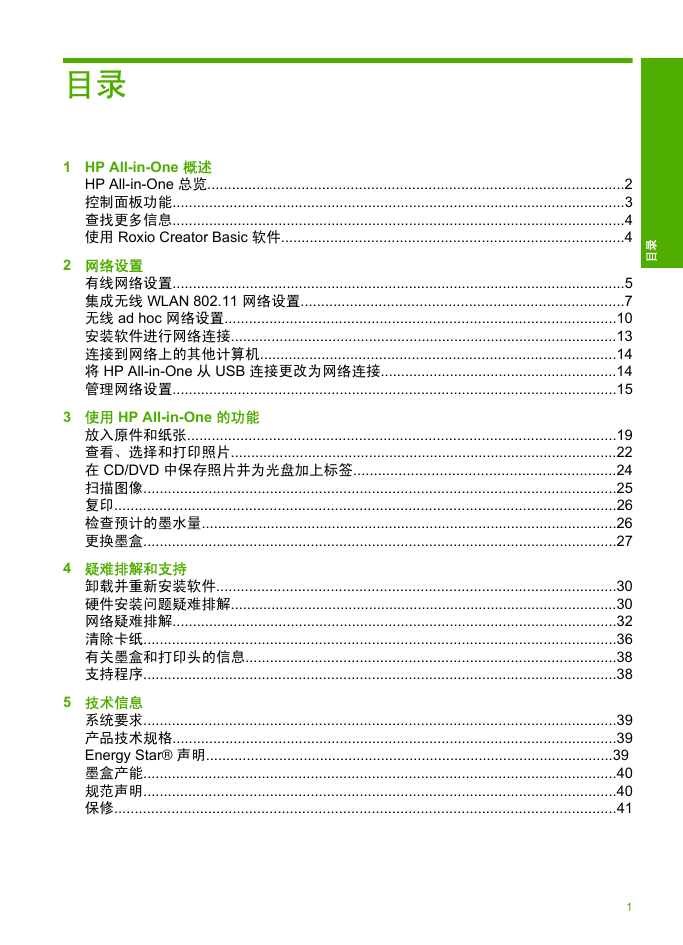

目录录目 1 HP All-in-One 概述 HP All-in-One 总览......................................................................................................2 控制面板功能...............................................................................................................3 查找更多信息...............................................................................................................4 使用 Roxio Creator Basic 软件....................................................................................4 2 网络设置有线网络设置...............................................................................................................5 集成无线 WLAN 802.11 网络设置...............................................................................7 无线 ad hoc 网络设置................................................................................................10 安装软件进行网络连接...............................................................................................13 连接到网络上的其他计算机.......................................................................................14 将 HP All-in-One 从 USB 连接更改为网络连接..........................................................14 管理网络设置.............................................................................................................15 3 使用 HP All-in-One 的功能放入原件和纸张.........................................................................................................19 查看、选择和打印照片...............................................................................................22 在 CD/DVD 中保存照片并为光盘加上标签................................................................24 扫描图像....................................................................................................................25 复印...........................................................................................................................26 检查预计的墨水量......................................................................................................26 更换墨盒....................................................................................................................27 4 疑难排解和支持卸载并重新安装软件..................................................................................................30 硬件安装问题疑难排解...............................................................................................30 网络疑难排解.............................................................................................................32 清除卡纸....................................................................................................................36 有关墨盒和打印头的信息...........................................................................................38 支持程序....................................................................................................................38 5 技术信息系统要求....................................................................................................................39 产品技术规格.............................................................................................................39 Energy Star® 声明....................................................................................................39 墨盒产能....................................................................................................................40 规范声明....................................................................................................................40 保修...........................................................................................................................41 1

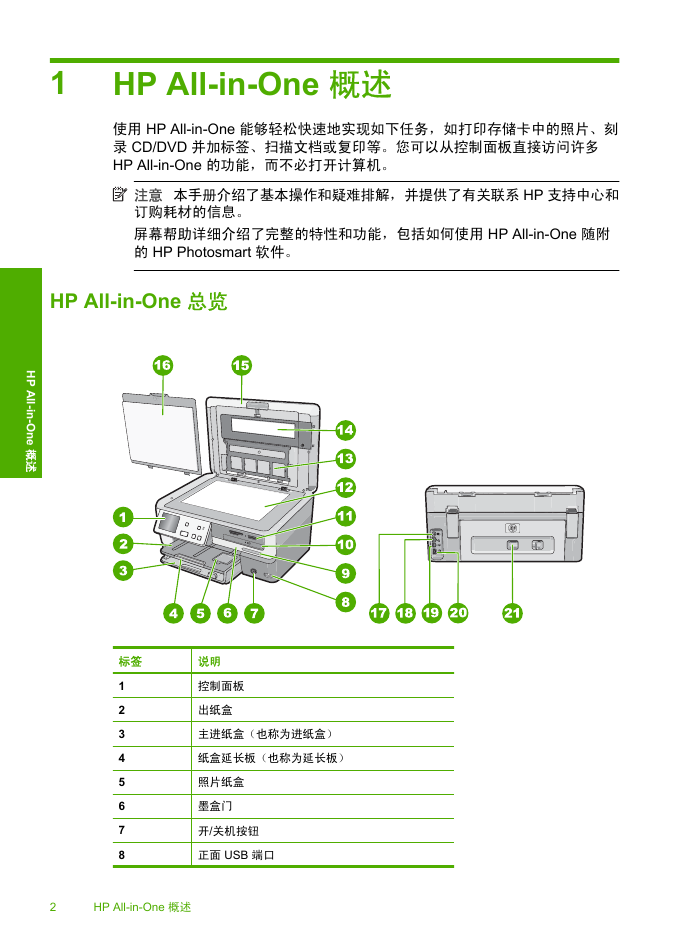

1 HP All-in-One 概述使用 HP All-in-One 能够轻松快速地实现如下任务，如打印存储卡中的照片、刻录 CD/DVD 并加标签、扫描文档或复印等。您可以从控制面板直接访问许多 HP All-in-One 的功能，而不必打开计算机。注意本手册介绍了基本操作和疑难排解，并提供了有关联系 HP 支持中心和订购耗材的信息。屏幕帮助详细介绍了完整的特性和功能，包括如何使用 HP All-in-One 随附的 HP Photosmart 软件。 HP All-in-One 总览 H P A l l - i n - O n e 概述标签说明 1 2 3 4 5 6 7 8 控制面板出纸盒主进纸盒（也称为进纸盒）纸盒延长板（也称为延长板）照片纸盒墨盒门开/关机按钮正面 USB 端口 2 HP All-in-One 概述

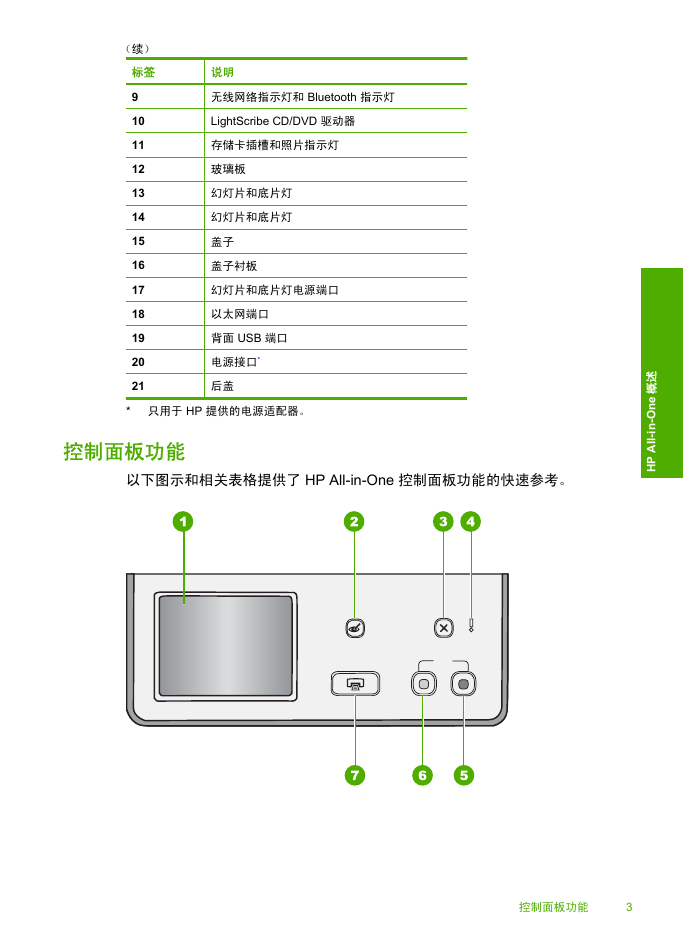

（续）标签说明 9 10 11 12 13 14 15 16 17 18 19 20 21 无线网络指示灯和 Bluetooth 指示灯 LightScribe CD/DVD 驱动器存储卡插槽和照片指示灯玻璃板幻灯片和底片灯幻灯片和底片灯盖子盖子衬板幻灯片和底片灯电源端口以太网端口背面 USB 端口电源接口* 后盖 * 只用于 HP 提供的电源适配器。控制面板功能以下图示和相关表格提供了 HP All-in-One 控制面板功能的快速参考。述概 e n O - n i - l l A P H 控制面板功能 3

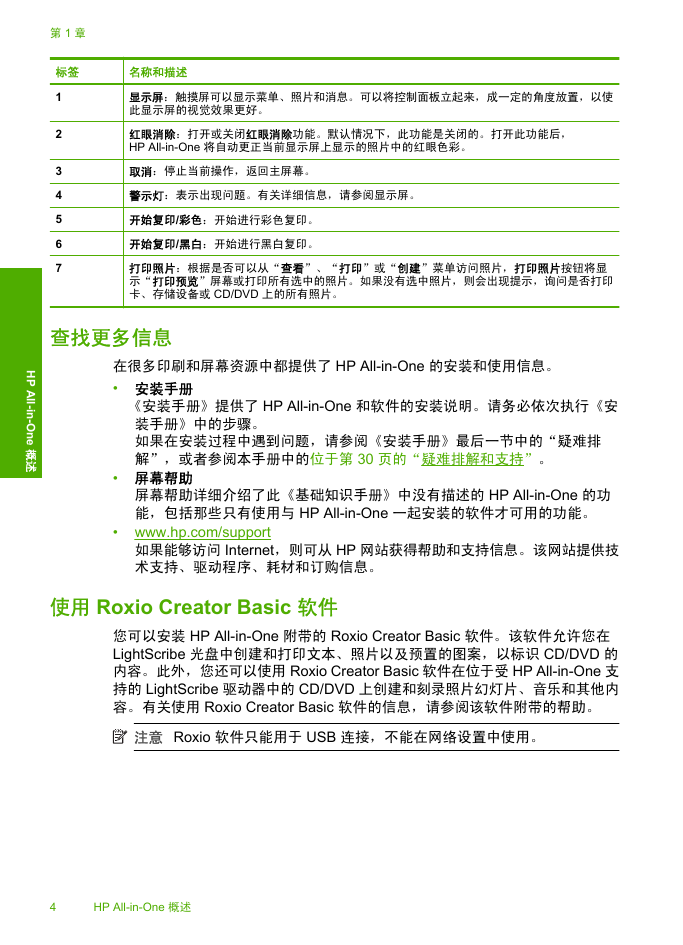

第 1 章标签名称和描述 1 2 3 4 5 6 7 显示屏：触摸屏可以显示菜单、照片和消息。可以将控制面板立起来，成一定的角度放置，以使此显示屏的视觉效果更好。红眼消除：打开或关闭红眼消除功能。默认情况下，此功能是关闭的。打开此功能后， HP All-in-One 将自动更正当前显示屏上显示的照片中的红眼色彩。取消：停止当前操作，返回主屏幕。警示灯：表示出现问题。有关详细信息，请参阅显示屏。开始复印/彩色：开始进行彩色复印。开始复印/黑白：开始进行黑白复印。打印照片：根据是否可以从“查看”、“打印”或“创建”菜单访问照片，打印照片按钮将显示“打印预览”屏幕或打印所有选中的照片。如果没有选中照片，则会出现提示，询问是否打印卡、存储设备或 CD/DVD 上的所有照片。查找更多信息 H P A l l - i n - O n e 概述在很多印刷和屏幕资源中都提供了 HP All-in-One 的安装和使用信息。 • 安装手册《安装手册》提供了 HP All-in-One 和软件的安装说明。请务必依次执行《安装手册》中的步骤。如果在安装过程中遇到问题，请参阅《安装手册》最后一节中的“疑难排解”，或者参阅本手册中的位于第 30 页的“疑难排解和支持”。 • 屏幕帮助屏幕帮助详细介绍了此《基础知识手册》中没有描述的 HP All-in-One 的功能，包括那些只有使用与 HP All-in-One 一起安装的软件才可用的功能。 • www.hp.com/support 如果能够访问 Internet，则可从 HP 网站获得帮助和支持信息。该网站提供技术支持、驱动程序、耗材和订购信息。使用 Roxio Creator Basic 软件您可以安装 HP All-in-One 附带的 Roxio Creator Basic 软件。该软件允许您在 LightScribe 光盘中创建和打印文本、照片以及预置的图案，以标识 CD/DVD 的内容。此外，您还可以使用 Roxio Creator Basic 软件在位于受 HP All-in-One 支持的 LightScribe 驱动器中的 CD/DVD 上创建和刻录照片幻灯片、音乐和其他内容。有关使用 Roxio Creator Basic 软件的信息，请参阅该软件附带的帮助。注意 Roxio 软件只能用于 USB 连接，不能在网络设置中使用。 4 HP All-in-One 概述

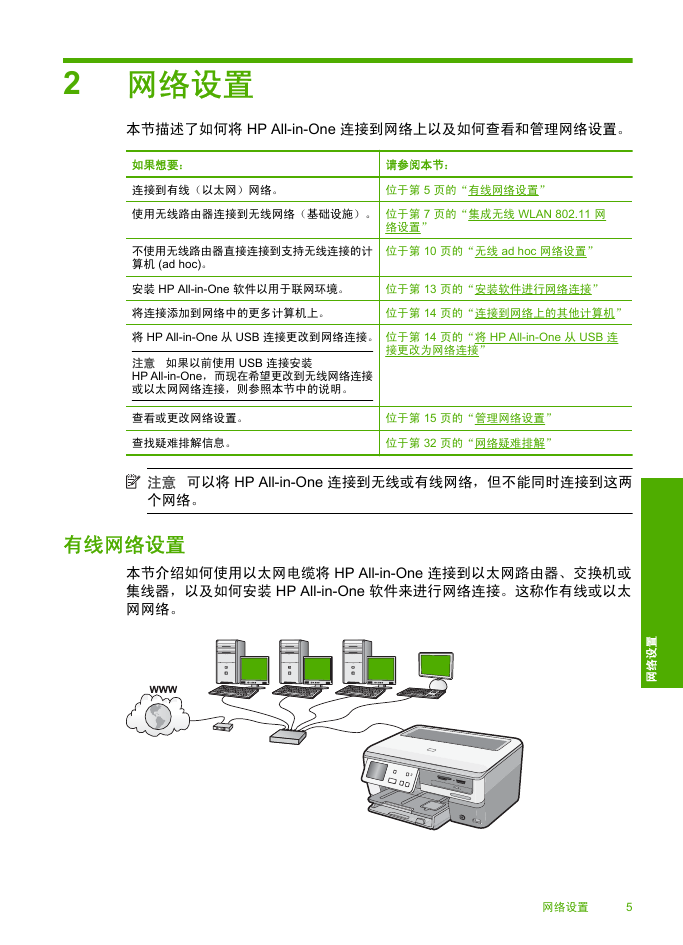

2 网络设置本节描述了如何将 HP All-in-One 连接到网络上以及如何查看和管理网络设置。如果想要：请参阅本节：连接到有线（以太网）网络。位于第 5 页的“有线网络设置” 使用无线路由器连接到无线网络（基础设施）。位于第 7 页的“集成无线 WLAN 802.11 网络设置” 不使用无线路由器直接连接到支持无线连接的计算机 (ad hoc)。位于第 10 页的“无线 ad hoc 网络设置” 安装 HP All-in-One 软件以用于联网环境。位于第 13 页的“安装软件进行网络连接” 将连接添加到网络中的更多计算机上。位于第 14 页的“连接到网络上的其他计算机” 将 HP All-in-One 从 USB 连接更改到网络连接。注意如果以前使用 USB 连接安装 HP All-in-One，而现在希望更改到无线网络连接或以太网网络连接，则参照本节中的说明。位于第 14 页的“将 HP All-in-One 从 USB 连接更改为网络连接” 查看或更改网络设置。查找疑难排解信息。位于第 15 页的“管理网络设置” 位于第 32 页的“网络疑难排解” 注意可以将 HP All-in-One 连接到无线或有线网络，但不能同时连接到这两个网络。有线网络设置本节介绍如何使用以太网电缆将 HP All-in-One 连接到以太网路由器、交换机或集线器，以及如何安装 HP All-in-One 软件来进行网络连接。这称作有线或以太网网络。置设络网网络设置 5

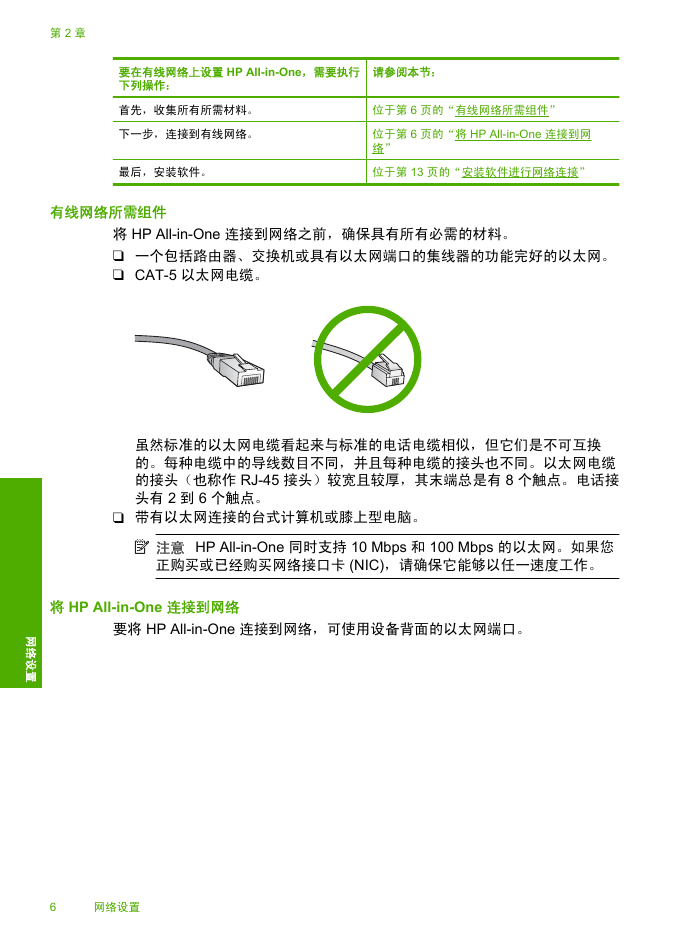

第 2 章要在有线网络上设置 HP All-in-One，需要执行下列操作：请参阅本节：首先，收集所有所需材料。下一步，连接到有线网络。最后，安装软件。位于第 6 页的“有线网络所需组件” 位于第 6 页的“将 HP All-in-One 连接到网络” 位于第 13 页的“安装软件进行网络连接” 有线网络所需组件将 HP All-in-One 连接到网络之前，确保具有所有必需的材料。 ❑ 一个包括路由器、交换机或具有以太网端口的集线器的功能完好的以太网。 ❑ CAT-5 以太网电缆。虽然标准的以太网电缆看起来与标准的电话电缆相似，但它们是不可互换的。每种电缆中的导线数目不同，并且每种电缆的接头也不同。以太网电缆的接头（也称作 RJ-45 接头）较宽且较厚，其末端总是有 8 个触点。电话接头有 2 到 6 个触点。 ❑ 带有以太网连接的台式计算机或膝上型电脑。注意 HP All-in-One 同时支持 10 Mbps 和 100 Mbps 的以太网。如果您正购买或已经购买网络接口卡 (NIC)，请确保它能够以任一速度工作。将 HP All-in-One 连接到网络要将 HP All-in-One 连接到网络，可使用设备背面的以太网端口。网络设置 6 网络设置
