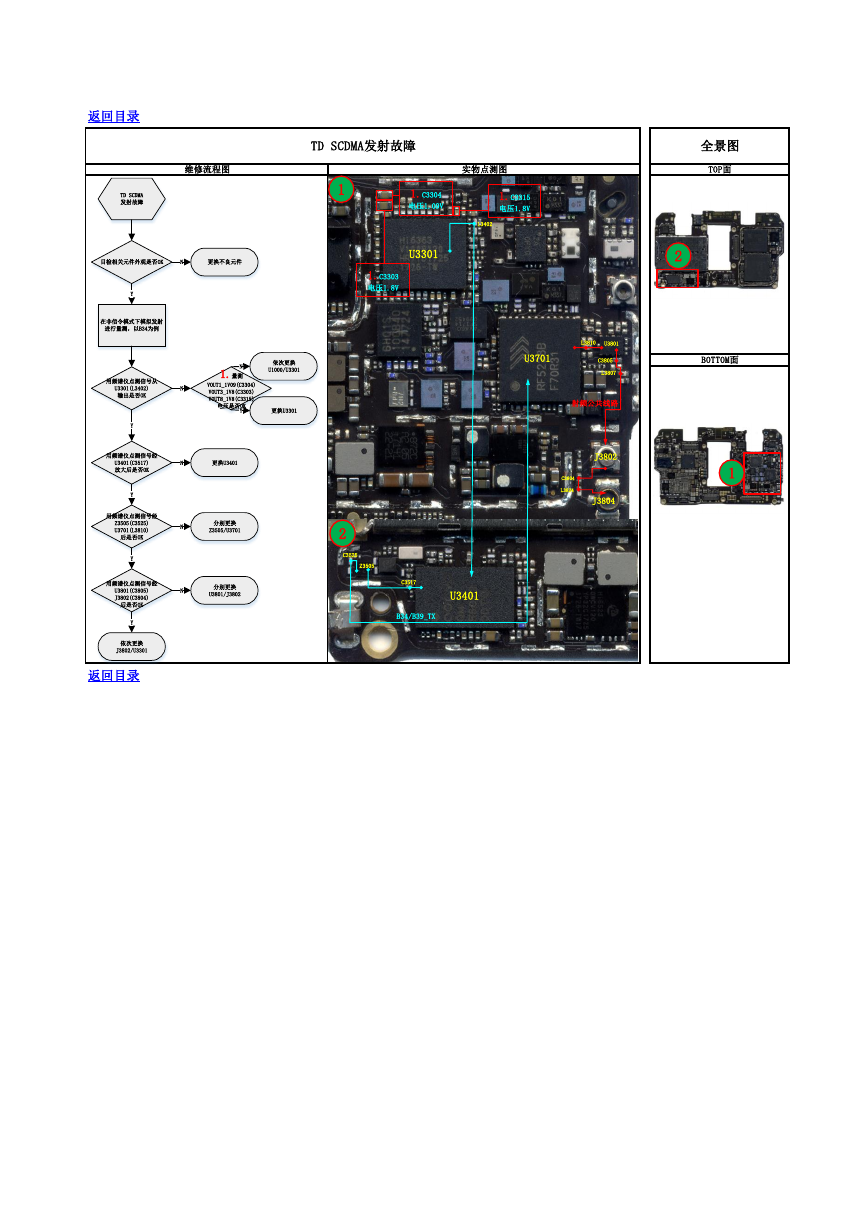

返回目录 TD SCDMA发射故障 维修流程图 1 实物点测图 1.C3315 电压1.8V L3402 1.C3304 电压1.09V U3301 1.C3303 电压1.8V U3701 L3810 U3801 C3805 L3807 射频公共线路 J3802 J3804 C3804 L3824 2 C3525 Z3505 C3517 B34/B39_TX U3401 返回目录 全景图 TOP面 2 BOTTOM面 1 TD SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B34为例用频谱仪点测信号从U3301(L3402)输出是否OK依次更换U1000/U3301用频谱仪点测信号经U3401(C3517)放大后是否OKNYYNY更换U3301分别更换Z3505/U3701NNY用频谱仪点测信号经Z3505(C3525)U3701(L3810)后是否OKN用频谱仪点测信号经U3801(C3805)J3802(C3804)后是否OK分别更换U3801/J3802YNY依次更换J3802/U33011.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK更换U3401
