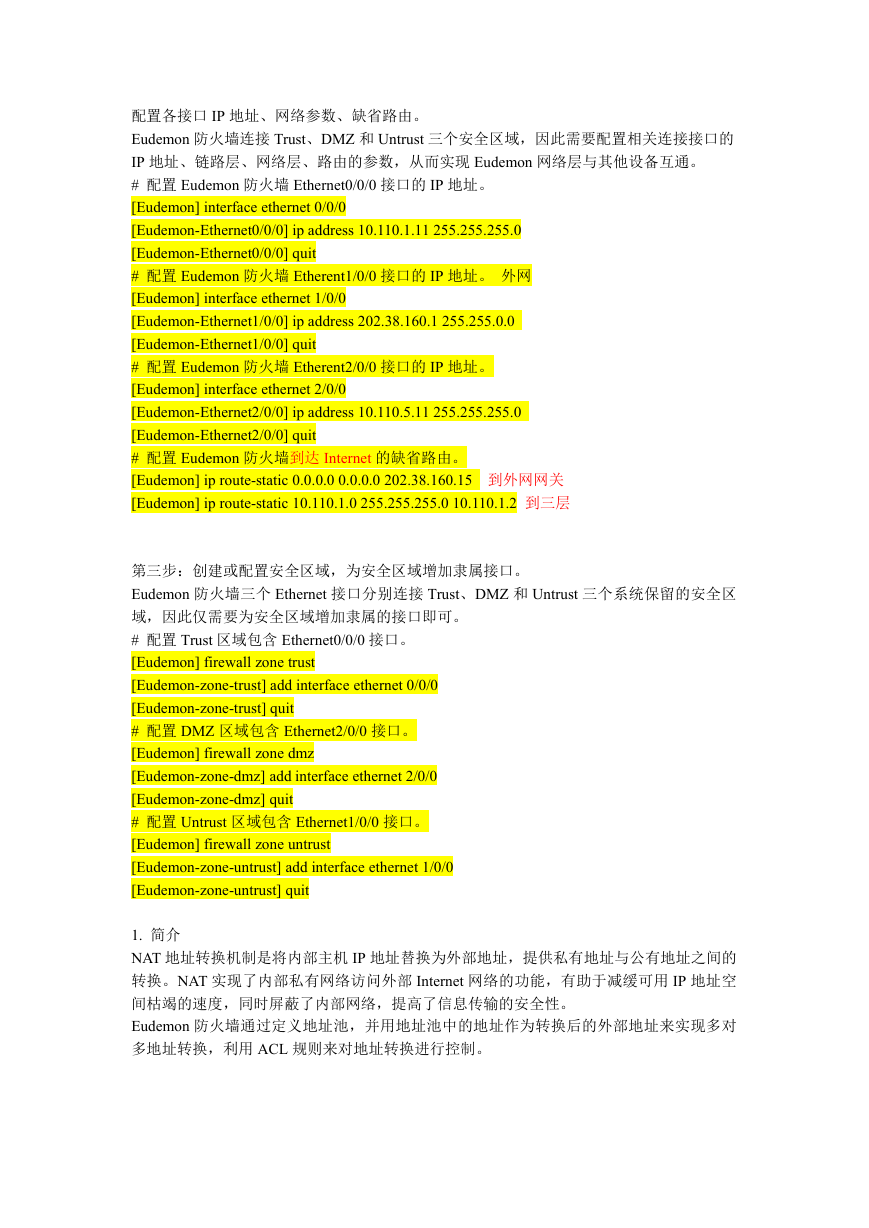

配置各接口 IP 地址、网络参数、缺省路由。
Eudemon 防火墙连接 Trust、DMZ 和 Untrust 三个安全区域,因此需要配置相关连接接口的
IP 地址、链路层、网络层、路由的参数,从而实现 Eudemon 网络层与其他设备互通。
# 配置 Eudemon 防火墙 Ethernet0/0/0 接口的 IP 地址。
[Eudemon] interface ethernet 0/0/0
[Eudemon-Ethernet0/0/0] ip address 10.110.1.11 255.255.255.0
[Eudemon-Ethernet0/0/0] quit
# 配置 Eudemon 防火墙 Etherent1/0/0 接口的 IP 地址。 外网
[Eudemon] interface ethernet 1/0/0
[Eudemon-Ethernet1/0/0] ip address 202.38.160.1 255.255.0.0
[Eudemon-Ethernet1/0/0] quit
# 配置 Eudemon 防火墙 Etherent2/0/0 接口的 IP 地址。
[Eudemon] interface ethernet 2/0/0
[Eudemon-Ethernet2/0/0] ip address 10.110.5.11 255.255.255.0
[Eudemon-Ethernet2/0/0] quit
# 配置 Eudemon 防火墙到达 Internet 的缺省路由。
[Eudemon] ip route-static 0.0.0.0 0.0.0.0 202.38.160.15 到外网网关
[Eudemon] ip route-static 10.110.1.0 255.255.255.0 10.110.1.2 到三层
第三步:创建或配置安全区域,为安全区域增加隶属接口。
Eudemon 防火墙三个 Ethernet 接口分别连接 Trust、DMZ 和 Untrust 三个系统保留的安全区
域,因此仅需要为安全区域增加隶属的接口即可。
# 配置 Trust 区域包含 Ethernet0/0/0 接口。
[Eudemon] firewall zone trust
[Eudemon-zone-trust] add interface ethernet 0/0/0
[Eudemon-zone-trust] quit
# 配置 DMZ 区域包含 Ethernet2/0/0 接口。
[Eudemon] firewall zone dmz
[Eudemon-zone-dmz] add interface ethernet 2/0/0
[Eudemon-zone-dmz] quit
# 配置 Untrust 区域包含 Ethernet1/0/0 接口。
[Eudemon] firewall zone untrust
[Eudemon-zone-untrust] add interface ethernet 1/0/0
[Eudemon-zone-untrust] quit
1. 简介
NAT 地址转换机制是将内部主机 IP 地址替换为外部地址,提供私有地址与公有地址之间的
转换。NAT 实现了内部私有网络访问外部 Internet 网络的功能,有助于减缓可用 IP 地址空
间枯竭的速度,同时屏蔽了内部网络,提高了信息传输的安全性。
Eudemon 防火墙通过定义地址池,并用地址池中的地址作为转换后的外部地址来实现多对
多地址转换,利用 ACL 规则来对地址转换进行控制。

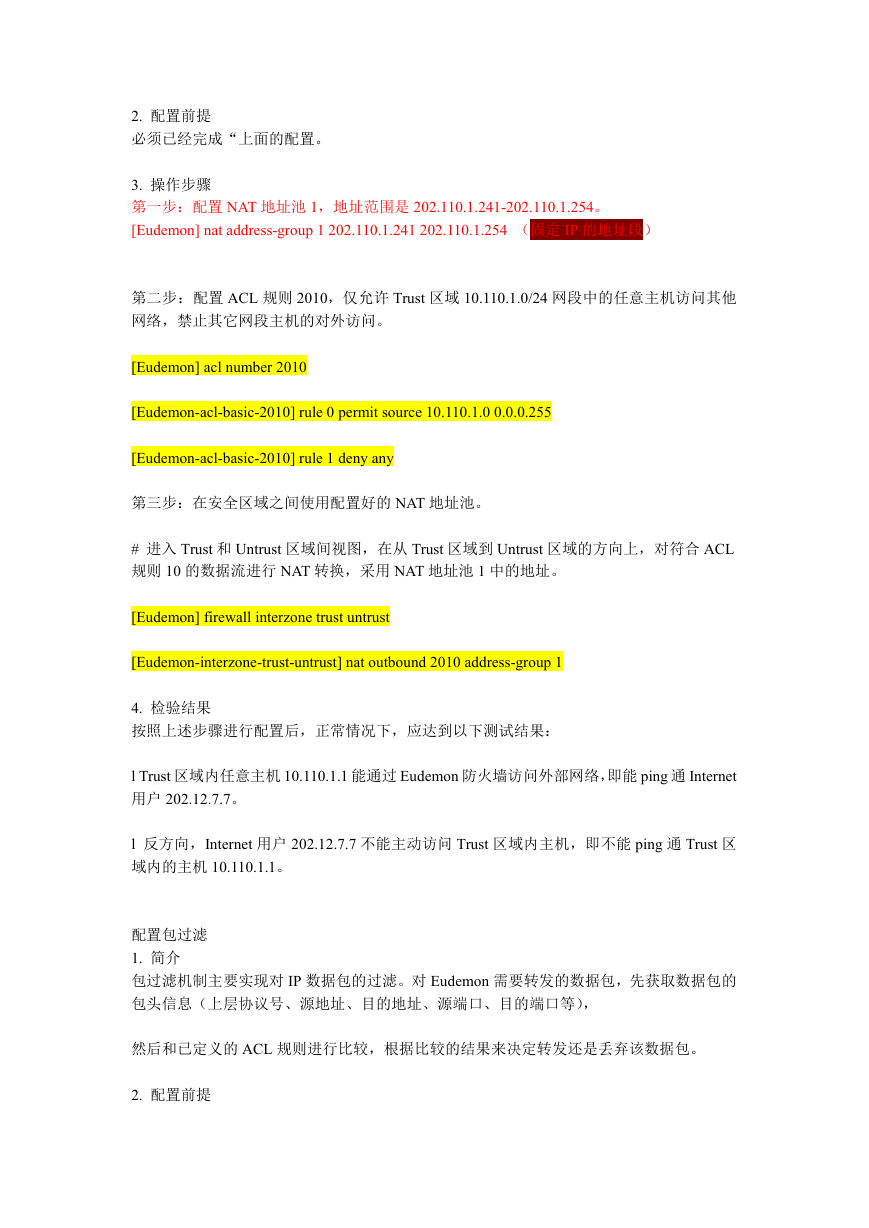

2. 配置前提
必须已经完成“上面的配置。
3. 操作步骤
第一步:配置 NAT 地址池 1,地址范围是 202.110.1.241-202.110.1.254。
[Eudemon] nat address-group 1 202.110.1.241 202.110.1.254 (固定 IP 的地址段)
第二步:配置 ACL 规则 2010,仅允许 Trust 区域 10.110.1.0/24 网段中的任意主机访问其他
网络,禁止其它网段主机的对外访问。
[Eudemon] acl number 2010
[Eudemon-acl-basic-2010] rule 0 permit source 10.110.1.0 0.0.0.255
[Eudemon-acl-basic-2010] rule 1 deny any
第三步:在安全区域之间使用配置好的 NAT 地址池。
# 进入 Trust 和 Untrust 区域间视图,在从 Trust 区域到 Untrust 区域的方向上,对符合 ACL
规则 10 的数据流进行 NAT 转换,采用 NAT 地址池 1 中的地址。
[Eudemon] firewall interzone trust untrust
[Eudemon-interzone-trust-untrust] nat outbound 2010 address-group 1
4. 检验结果
按照上述步骤进行配置后,正常情况下,应达到以下测试结果:
l Trust 区域内任意主机 10.110.1.1 能通过 Eudemon 防火墙访问外部网络,即能 ping 通 Internet
用户 202.12.7.7。
l 反方向,Internet 用户 202.12.7.7 不能主动访问 Trust 区域内主机,即不能 ping 通 Trust 区
域内的主机 10.110.1.1。
配置包过滤
1. 简介
包过滤机制主要实现对 IP 数据包的过滤。对 Eudemon 需要转发的数据包,先获取数据包的
包头信息(上层协议号、源地址、目的地址、源端口、目的端口等),
然后和已定义的 ACL 规则进行比较,根据比较的结果来决定转发还是丢弃该数据包。
2. 配置前提

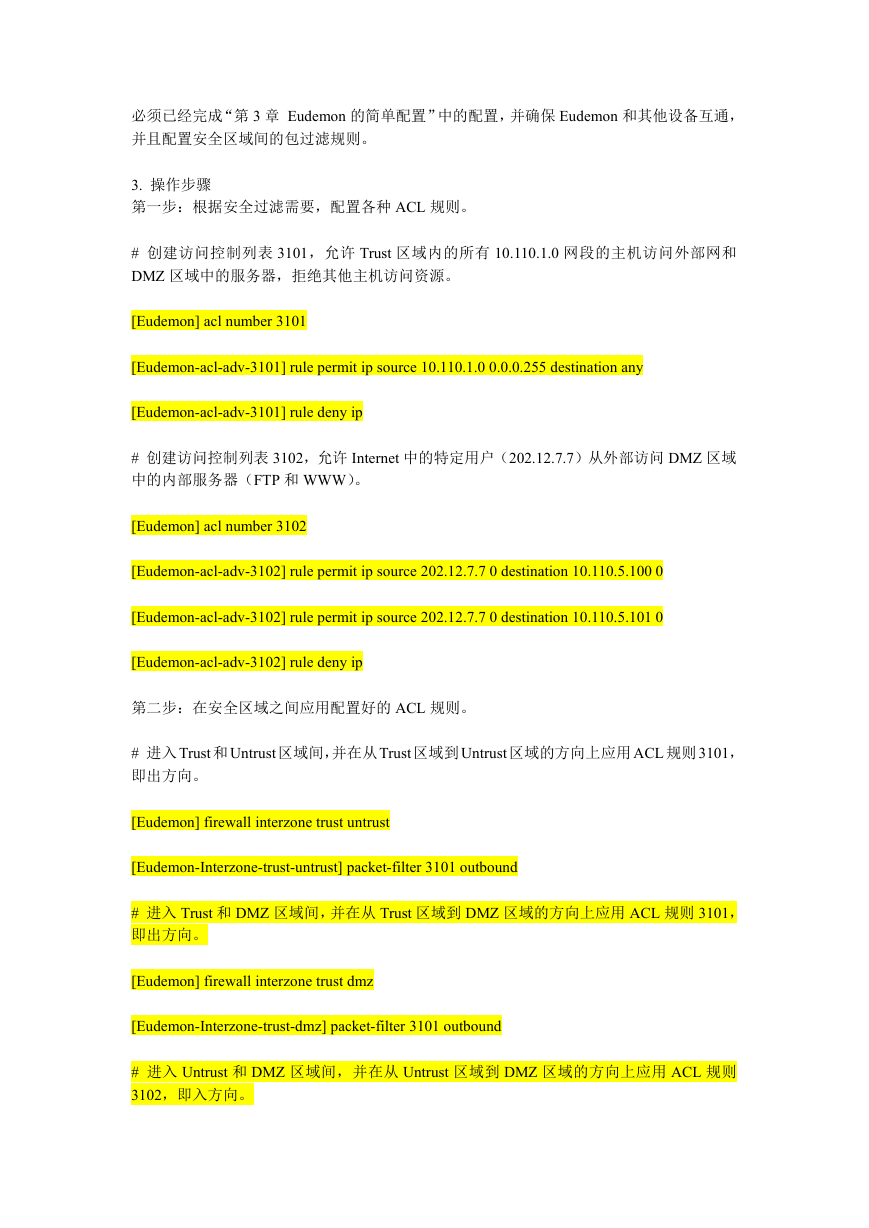

必须已经完成“第 3 章 Eudemon 的简单配置”中的配置,并确保 Eudemon 和其他设备互通,
并且配置安全区域间的包过滤规则。
3. 操作步骤
第一步:根据安全过滤需要,配置各种 ACL 规则。
# 创建访问控制列表 3101,允许 Trust 区域内的所有 10.110.1.0 网段的主机访问外部网和
DMZ 区域中的服务器,拒绝其他主机访问资源。
[Eudemon] acl number 3101
[Eudemon-acl-adv-3101] rule permit ip source 10.110.1.0 0.0.0.255 destination any
[Eudemon-acl-adv-3101] rule deny ip
# 创建访问控制列表 3102,允许 Internet 中的特定用户(202.12.7.7)从外部访问 DMZ 区域
中的内部服务器(FTP 和 WWW)。
[Eudemon] acl number 3102
[Eudemon-acl-adv-3102] rule permit ip source 202.12.7.7 0 destination 10.110.5.100 0
[Eudemon-acl-adv-3102] rule permit ip source 202.12.7.7 0 destination 10.110.5.101 0
[Eudemon-acl-adv-3102] rule deny ip
第二步:在安全区域之间应用配置好的 ACL 规则。
# 进入Trust 和 Untrust 区域间,并在从Trust 区域到 Untrust 区域的方向上应用 ACL 规则 3101,
即出方向。
[Eudemon] firewall interzone trust untrust
[Eudemon-Interzone-trust-untrust] packet-filter 3101 outbound
# 进入 Trust 和 DMZ 区域间,并在从 Trust 区域到 DMZ 区域的方向上应用 ACL 规则 3101,
即出方向。
[Eudemon] firewall interzone trust dmz
[Eudemon-Interzone-trust-dmz] packet-filter 3101 outbound
# 进入 Untrust 和 DMZ 区域间,并在从 Untrust 区域到 DMZ 区域的方向上应用 ACL 规则
3102,即入方向。

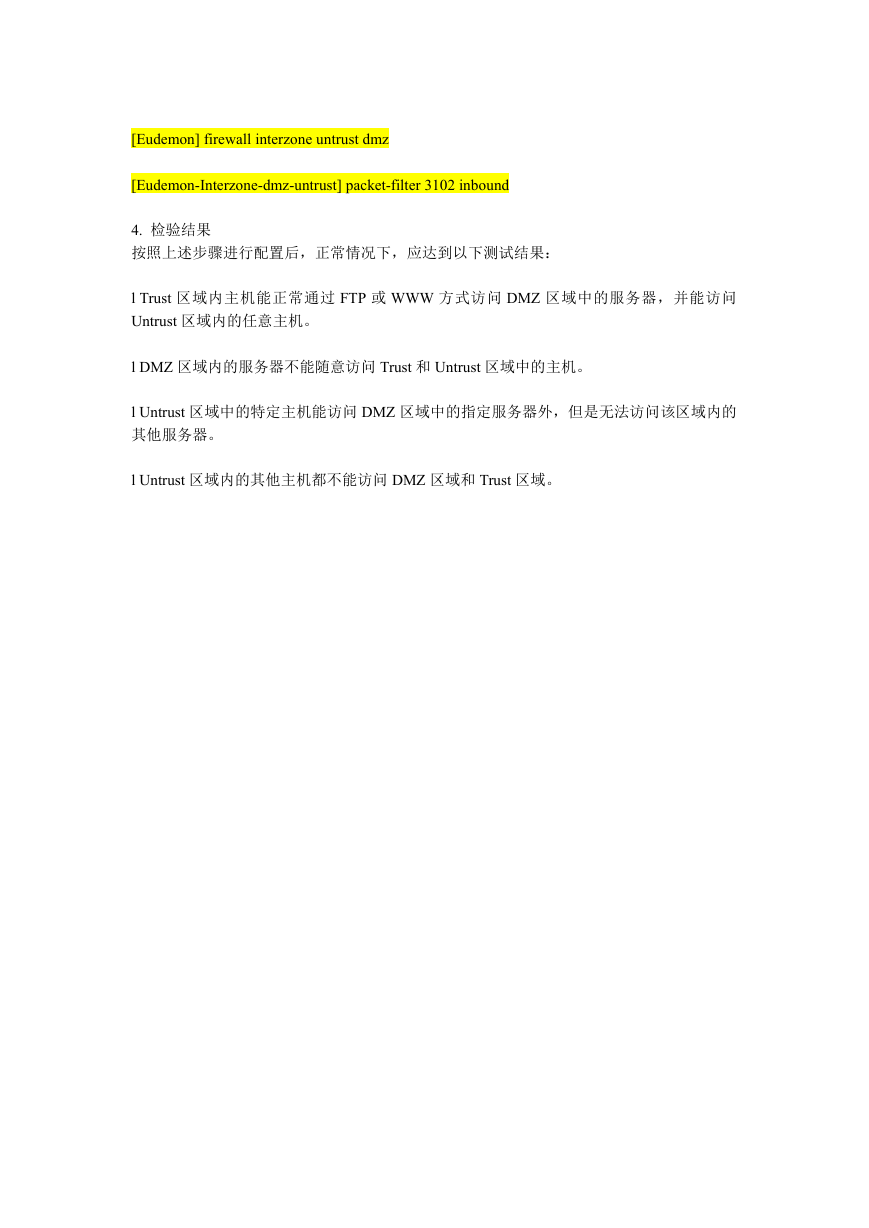

[Eudemon] firewall interzone untrust dmz
[Eudemon-Interzone-dmz-untrust] packet-filter 3102 inbound
4. 检验结果
按照上述步骤进行配置后,正常情况下,应达到以下测试结果:
l Trust 区域内主机能正常通过 FTP 或 WWW 方式访问 DMZ 区域中的服务器,并能访问
Untrust 区域内的任意主机。
l DMZ 区域内的服务器不能随意访问 Trust 和 Untrust 区域中的主机。
l Untrust 区域中的特定主机能访问 DMZ 区域中的指定服务器外,但是无法访问该区域内的
其他服务器。
l Untrust 区域内的其他主机都不能访问 DMZ 区域和 Trust 区域。
