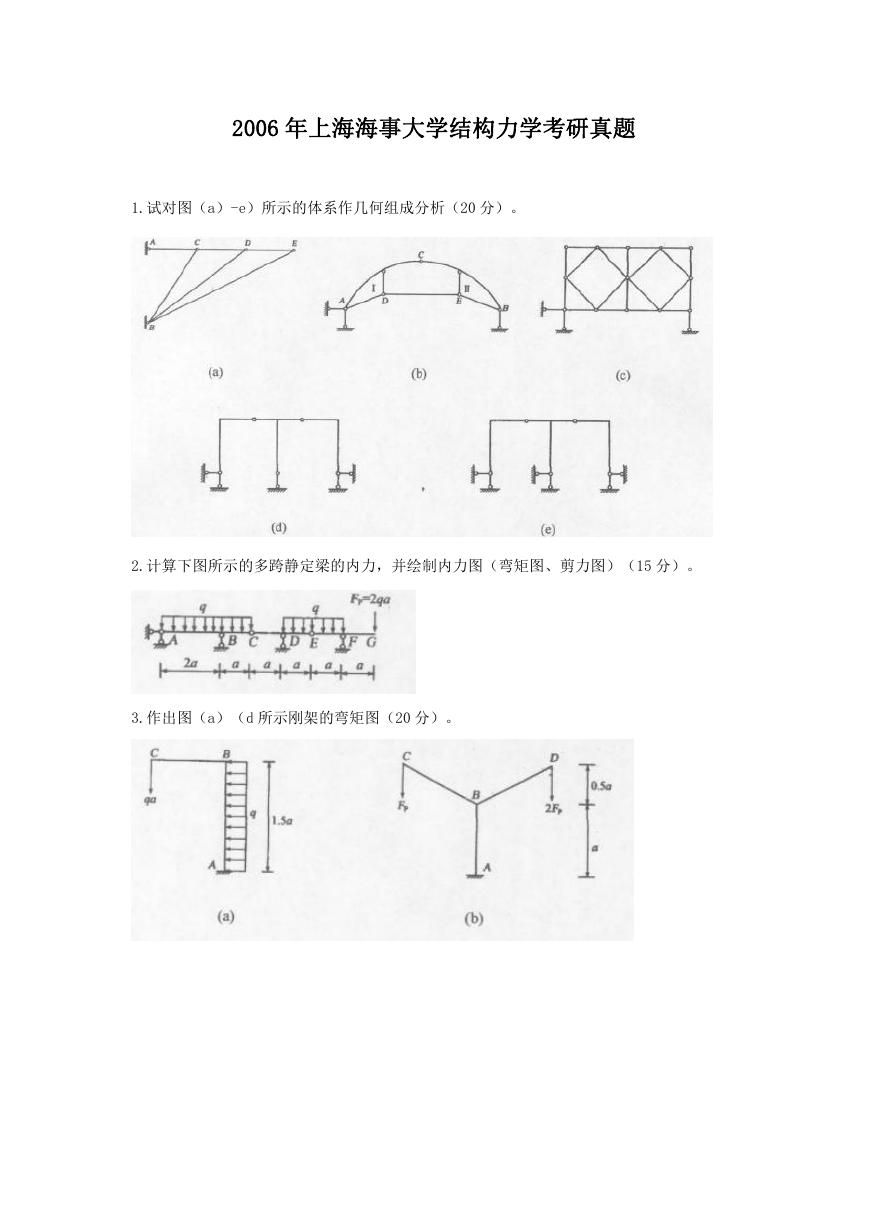

2006 年上海海事大学结构力学考研真题 1.试对图（a）-e）所示的体系作几何组成分析（20 分）。 2.计算下图所示的多跨静定梁的内力，并绘制内力图（弯矩图、剪力图）（15 分）。 3.作出图（a）（d 所示刚架的弯矩图（20 分）。

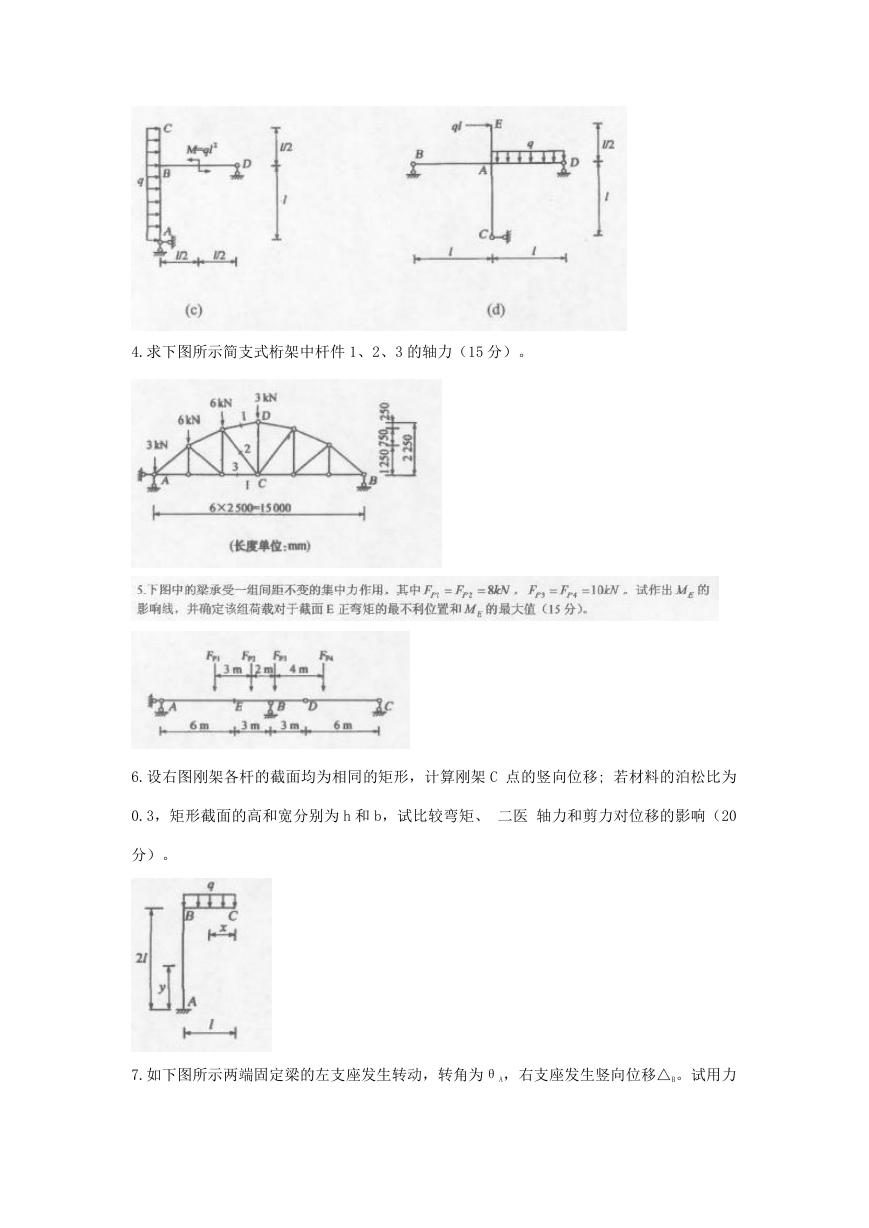

4.求下图所示简支式桁架中杆件 1、2、3 的轴力（15 分）。 6.设右图刚架各杆的截面均为相同的矩形，计算刚架 C 点的竖向位移; 若材料的泊松比为 0.3，矩形截面的高和宽分别为 h 和 b，试比较弯矩、二医轴力和剪力对位移的影响（20 分）。 7.如下图所示两端固定梁的左支座发生转动，转角为θA，右支座发生竖向位移△B。试用力

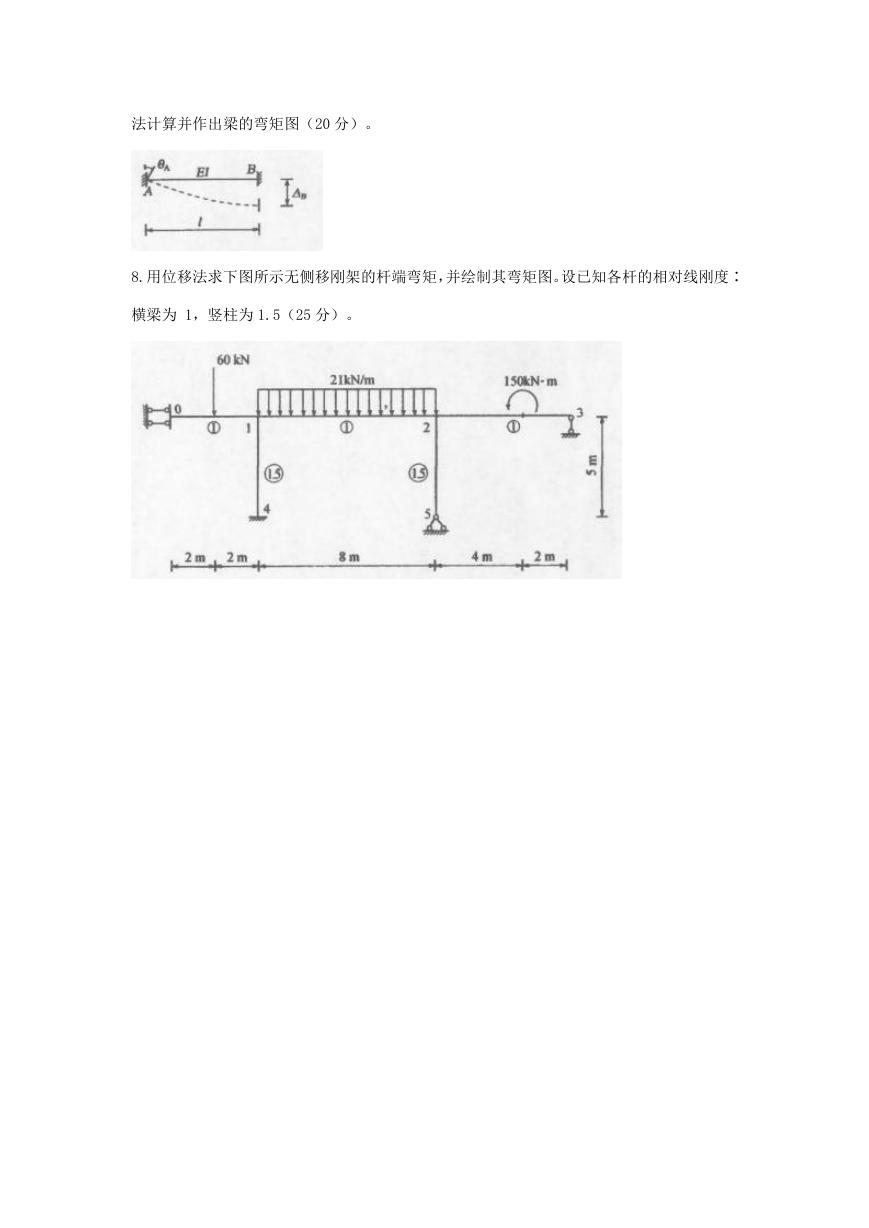

法计算并作出梁的弯矩图（20 分）。 8.用位移法求下图所示无侧移刚架的杆端弯矩，并绘制其弯矩图。设已知各杆的相对线刚度∶ 横梁为 1，竖柱为 1.5（25 分）。
