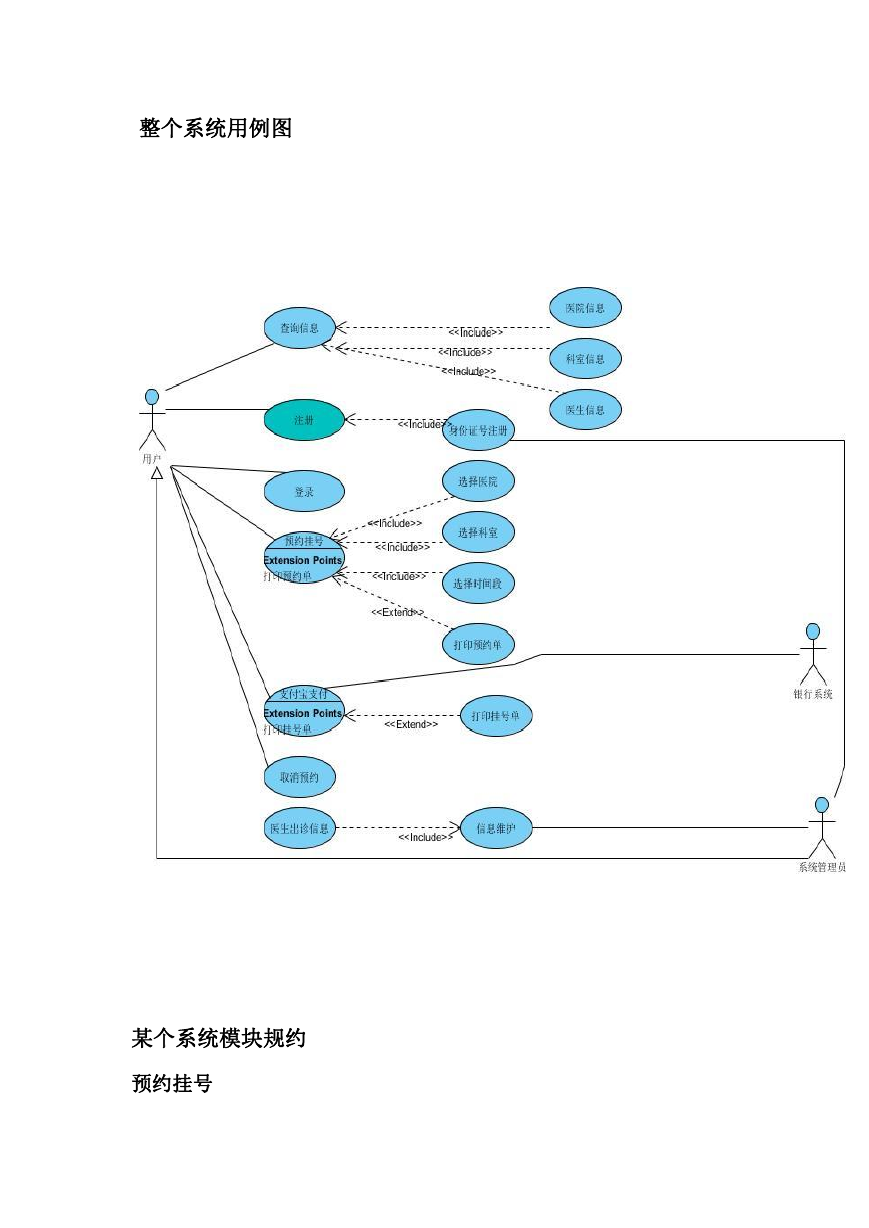

整个系统用例图 某个系统模块规约 预约挂号 

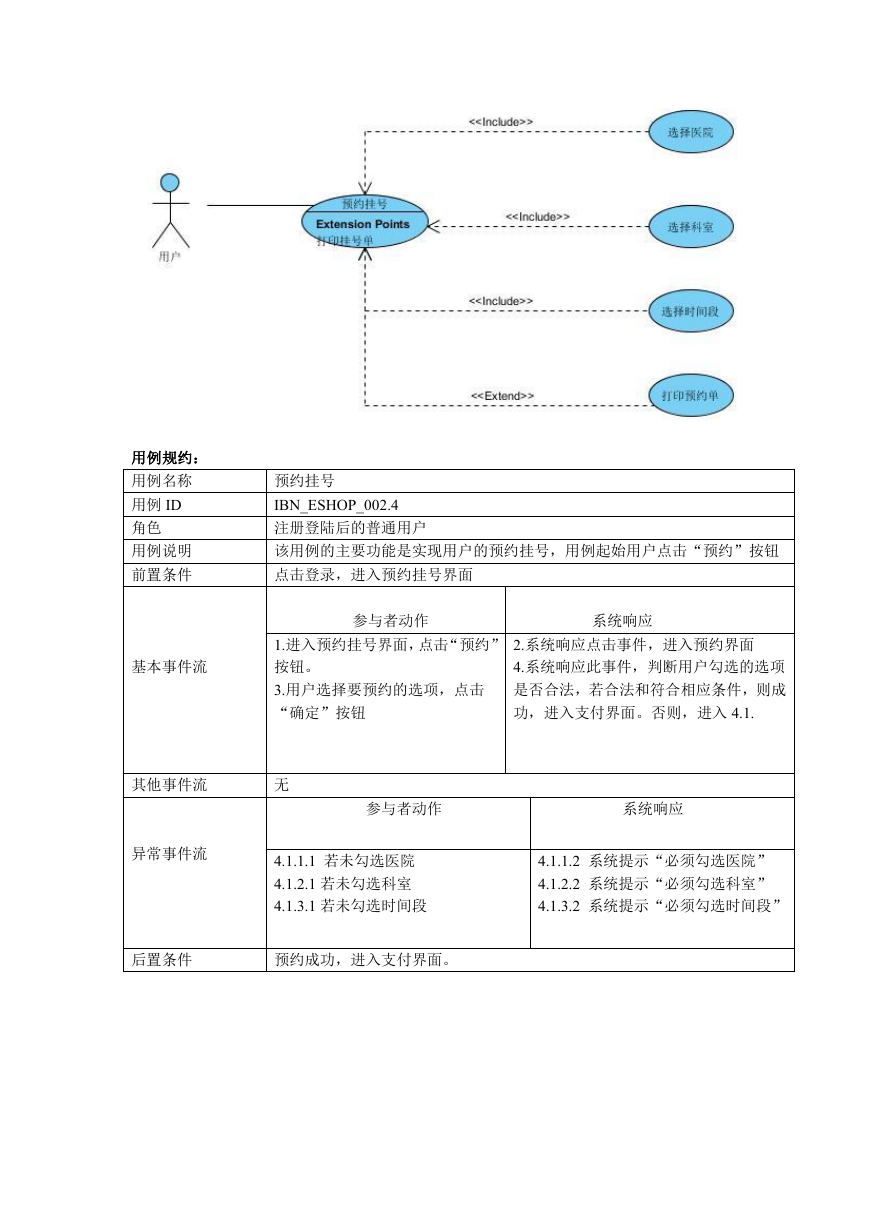

用例规约： 用例名称 用例 ID 角色 用例说明 前置条件 基本事件流 预约挂号 IBN_ESHOP_002.4 注册登陆后的普通用户 该用例的主要功能是实现用户的预约挂号，用例起始用户点击“预约”按钮 点击登录，进入预约挂号界面 参与者动作 系统响应 1.进入预约挂号界面，点击“预约” 按钮。 3.用户选择要预约的选项，点击 “确定”按钮 2.系统响应点击事件，进入预约界面 4.系统响应此事件，判断用户勾选的选项 是否合法，若合法和符合相应条件，则成 功，进入支付界面。否则，进入 4.1. 其他事件流 无 参与者动作 系统响应 异常事件流 4.1.1.1 若未勾选医院 4.1.2.1 若未勾选科室 4.1.3.1 若未勾选时间段 4.1.1.2 系统提示“必须勾选医院” 4.1.2.2 系统提示“必须勾选科室” 4.1.3.2 系统提示“必须勾选时间段” 后置条件 预约成功，进入支付界面。 

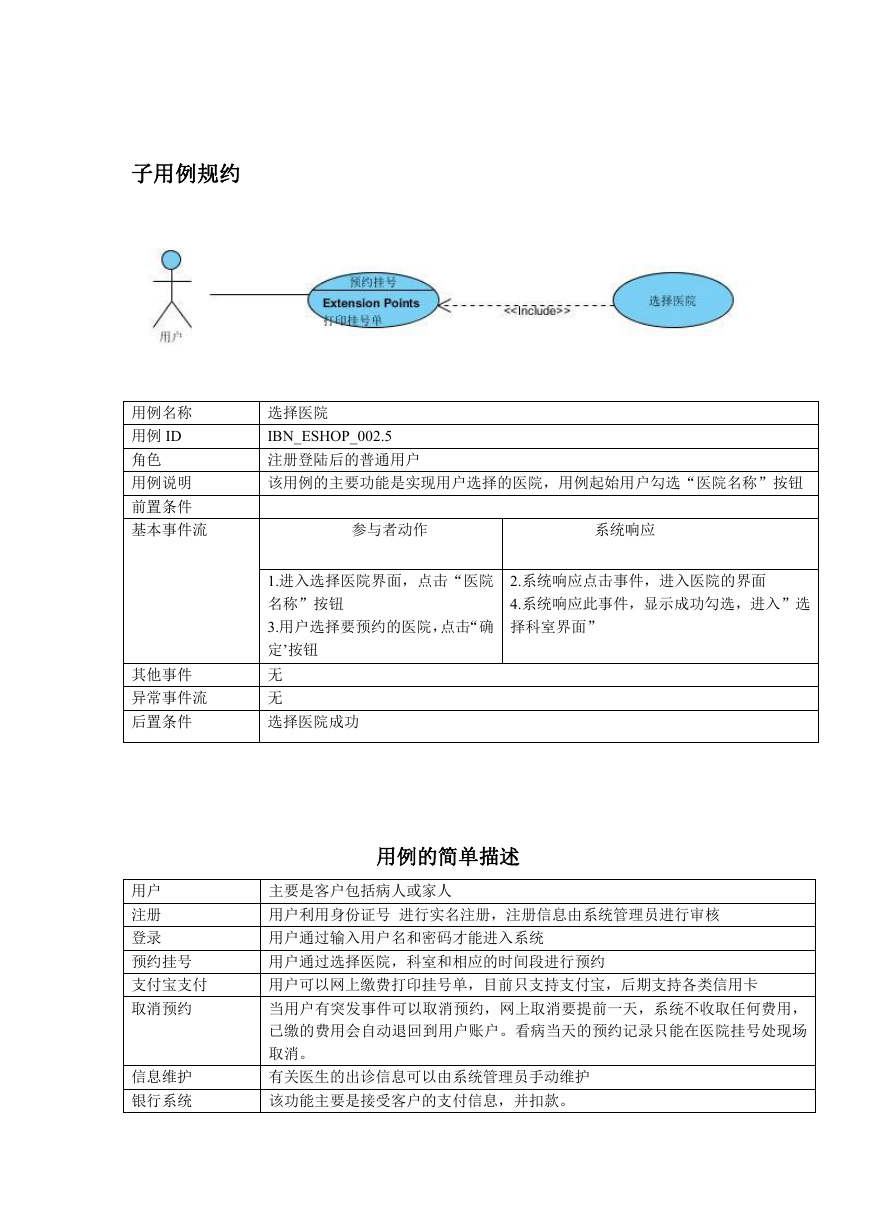

子用例规约 用例名称 用例 ID 角色 用例说明 前置条件 选择医院 IBN_ESHOP_002.5 注册登陆后的普通用户 该用例的主要功能是实现用户选择的医院，用例起始用户勾选“医院名称”按钮 基本事件流 参与者动作 系统响应 2.系统响应点击事件，进入医院的界面 4.系统响应此事件，显示成功勾选，进入”选 择科室界面” 1.进入选择医院界面，点击“医院 名称”按钮 3.用户选择要预约的医院，点击“确 定’按钮 无 无 选择医院成功 用例的简单描述 主要是客户包括病人或家人 用户利用身份证号 进行实名注册，注册信息由系统管理员进行审核 用户通过输入用户名和密码才能进入系统 用户通过选择医院，科室和相应的时间段进行预约 用户可以网上缴费打印挂号单，目前只支持支付宝，后期支持各类信用卡 当用户有突发事件可以取消预约，网上取消要提前一天，系统不收取任何费用， 已缴的费用会自动退回到用户账户。看病当天的预约记录只能在医院挂号处现场 取消。 其他事件 异常事件流 后置条件 用户 注册 登录 预约挂号 支付宝支付 取消预约 信息维护 银行系统 有关医生的出诊信息可以由系统管理员手动维护 该功能主要是接受客户的支付信息，并扣款。 

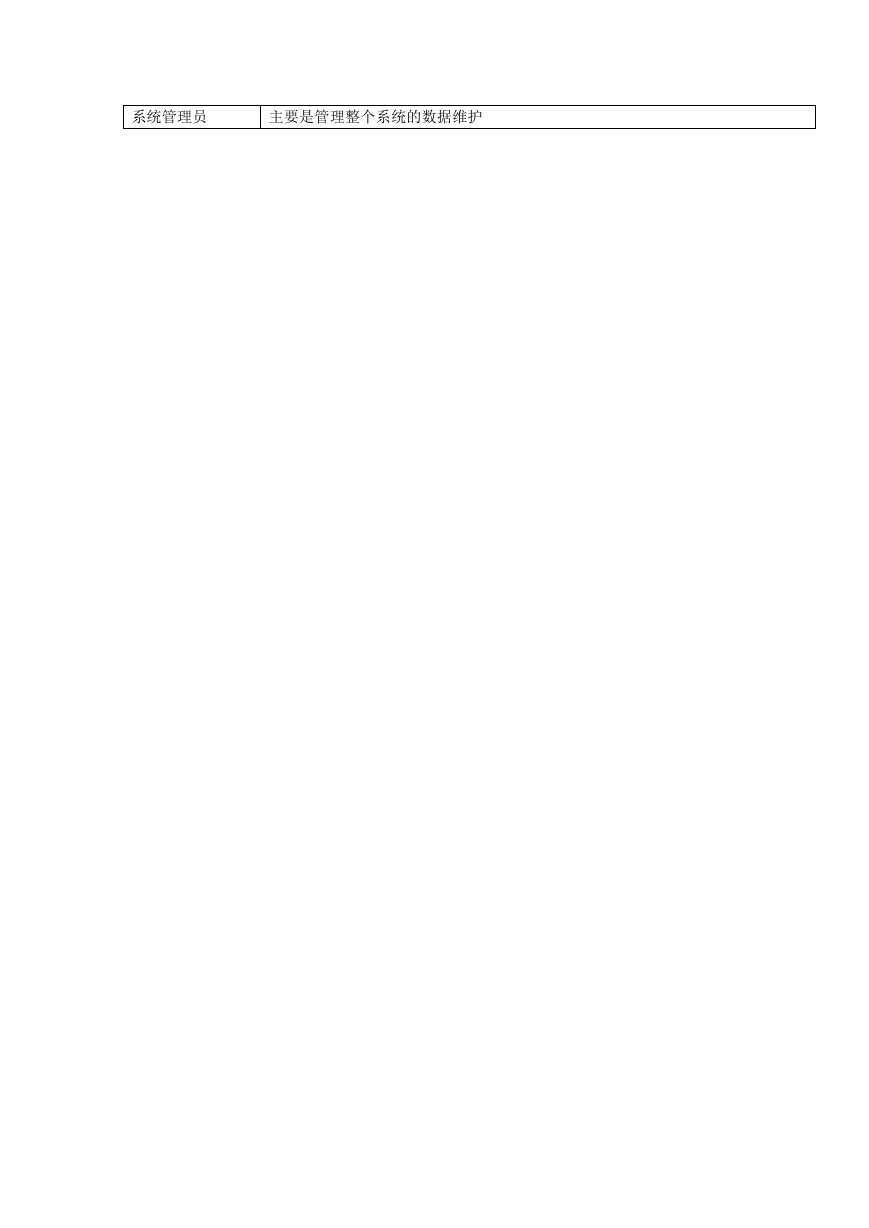

系统管理员 主要是管理整个系统的数据维护
