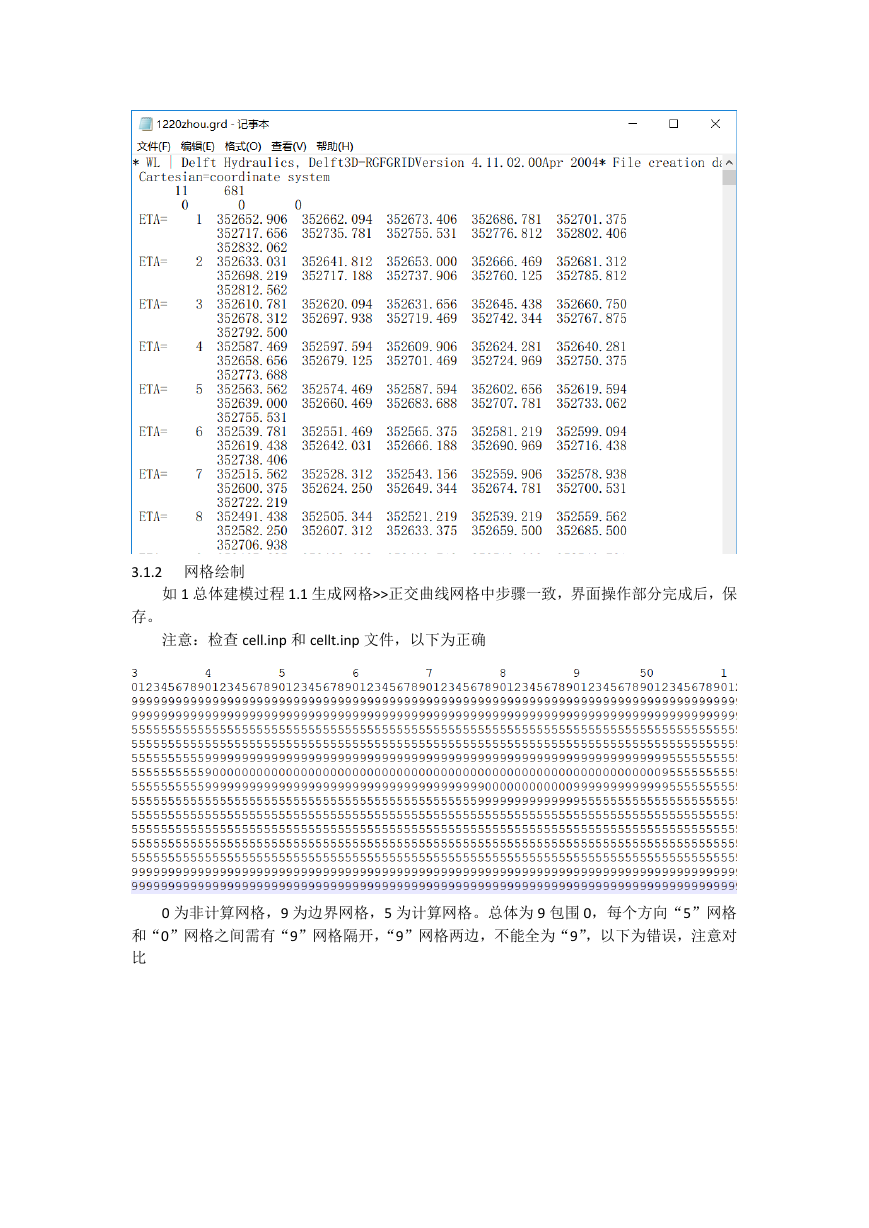

3 注意事项 3.1 计算范围内有江心洲等情况 3.1.1 网格处理曲线网格：在 DELFT3D 中，画好计算区域网格后，导入以江心洲为边界的 spl 文件，将江心洲内的网格删除，调整周围网格位置，调整好后选择垂直，后保存网格为.grd 格式。用记事本打开，grd 文件，后在抬头处添加行，“Cartesian=coordinate system”

3.1.2 网格绘制如 1 总体建模过程 1.1 生成网格>>正交曲线网格中步骤一致，界面操作部分完成后，保存。注意：检查 cell.inp 和 cellt.inp 文件，以下为正确 0 为非计算网格，9 为边界网格，5 为计算网格。总体为 9 包围 0，每个方向“5”网格和“0”网格之间需有“9”网格隔开，“9”网格两边，不能全为“9”，以下为错误，注意对比

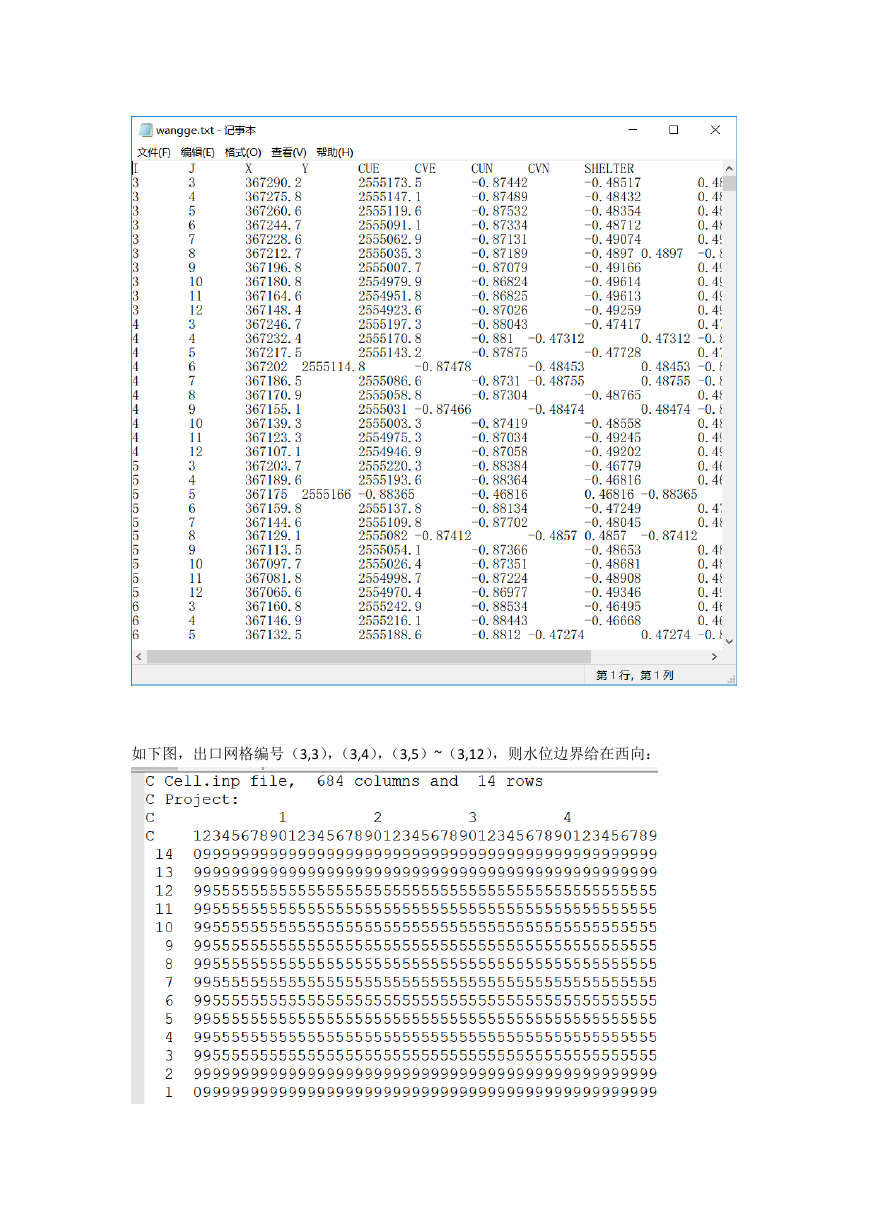

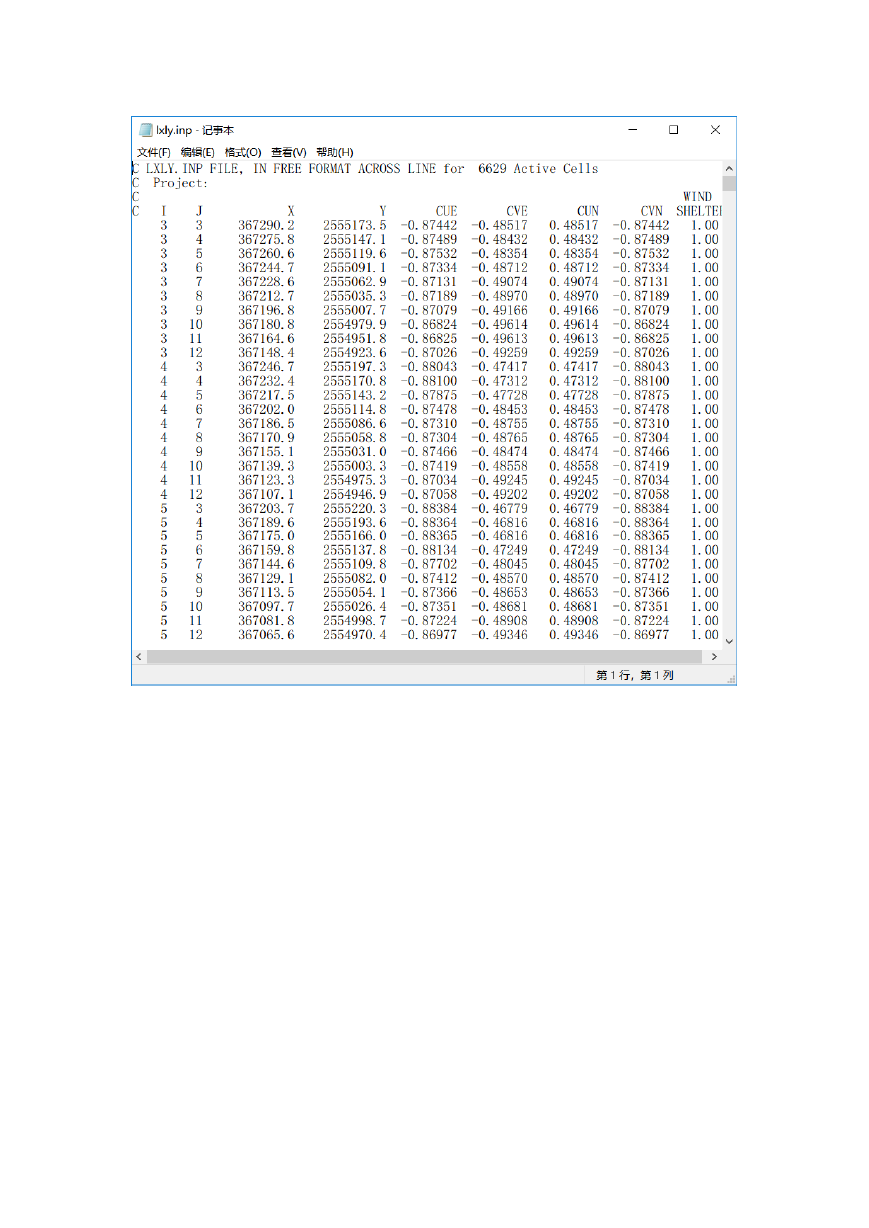

3.1.2 输入文件处理（1）重新统计计算网格数量（“5”网格个数），修改网格参数，如 2.2 节。（2）删除 dxdy.inp，lxly.inp，corners.inp 文件中非计算网格的相关信息：根据修改的 cell.inp 文件，确定非计算网格（“0”网格、“9”网格）的编号，删除 dxdy.inp，lxly.inp，corners.inp 文件中对应网格编号的记录。从左往右数的个数对应网格编号 i，左侧编号对应网格编号 j，如图，所选单元对应的网格编号（i，j）为（11,9）。 3.2 水流出口方向判断（1）计算网格的 gis 显示将 lxly 文件（下图 1）用 excel 打开，分列，用空格分隔，将文件修改为下图 2 格式，另存为 txt 文件。在 gis 中添加 txt 文件，显示 xy。结合影像，判断进口，出口，记录进出口网格编号。进口直接给流量边界，出口给水位边界，出口的方向依据记录的出口网格编号及 cell.inp 文件确定，cell.inp 中出口编号对应的位置靠近哪个方向，则水位边界给在哪个方向上，如图 3，

如下图，出口网格编号（3,3），（3,4），（3,5）~（3,12），则水位边界给在西向：

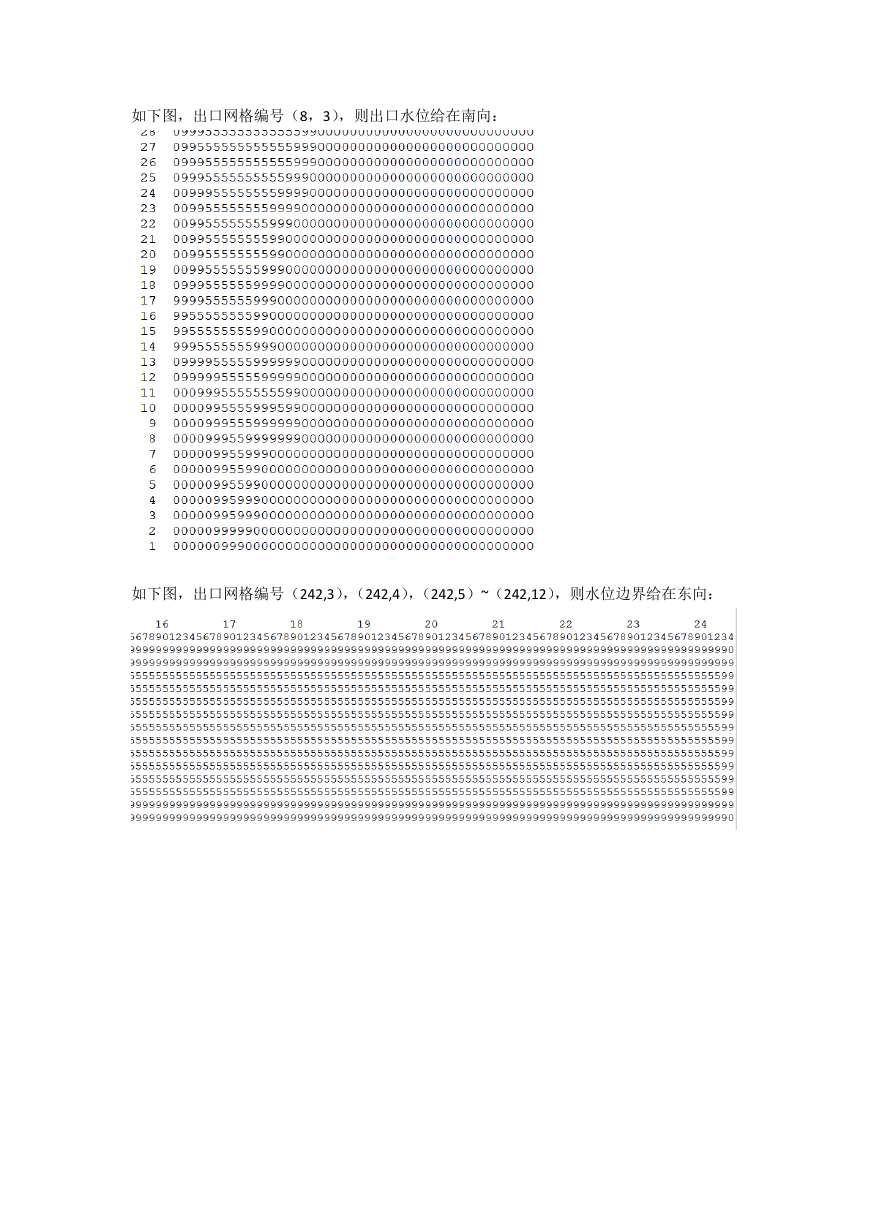

如下图，出口网格编号（8，3），则出口水位给在南向：如下图，出口网格编号（242,3），（242,4），（242,5）~（242,12），则水位边界给在东向：
