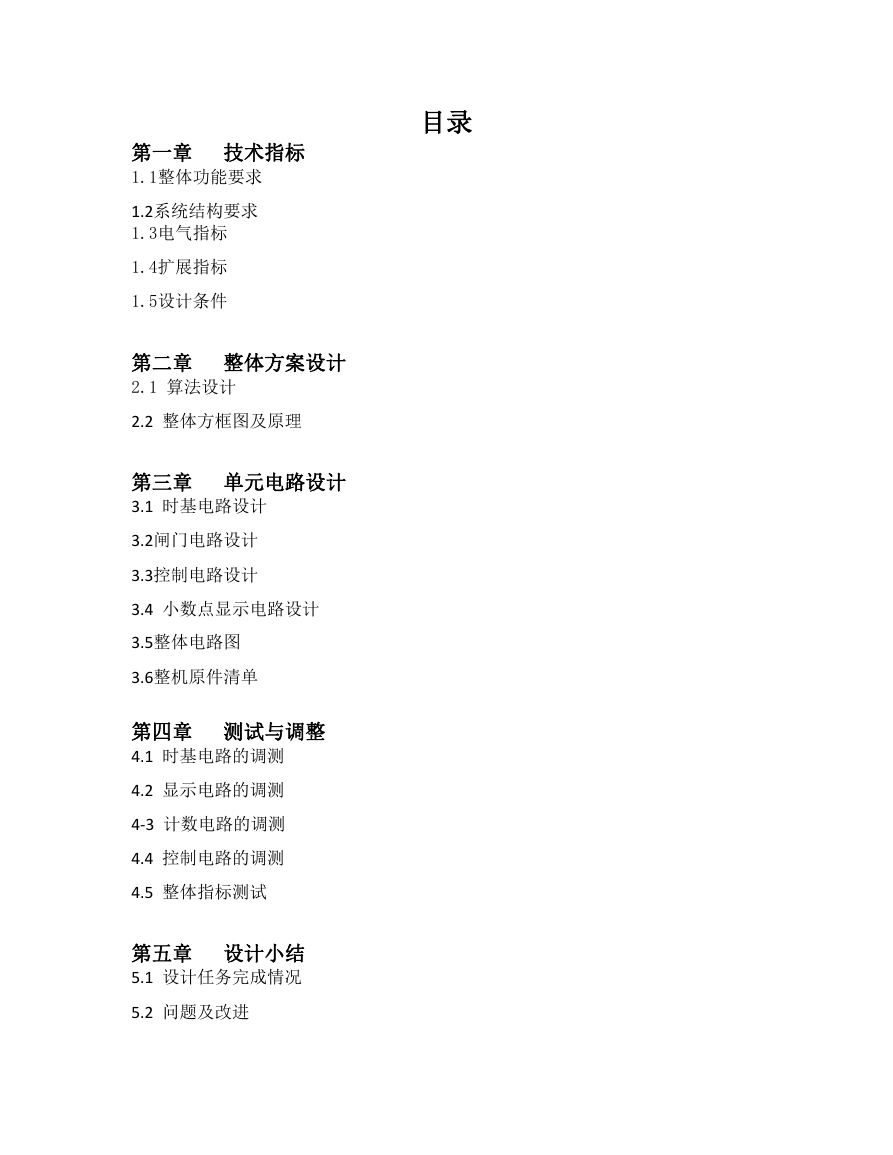

目录第一章技术指标 1.1整体功能要求 1.2系统结构要求 1.3电气指标 1.4扩展指标 1.5设计条件第二章整体方案设计 2.1 算法设计 2.2 整体方框图及原理第三章单元电路设计 3.1 时基电路设计 3.2闸门电路设计 3.3控制电路设计 3.4 小数点显示电路设计 3.5整体电路图 3.6整机原件清单第四章测试与调整 4.1 时基电路的调测 4.2 显示电路的调测 4-3 计数电路的调测 4.4 控制电路的调测 4.5 整体指标测试第五章设计小结 5.1 设计任务完成情况 5.2 问题及改进

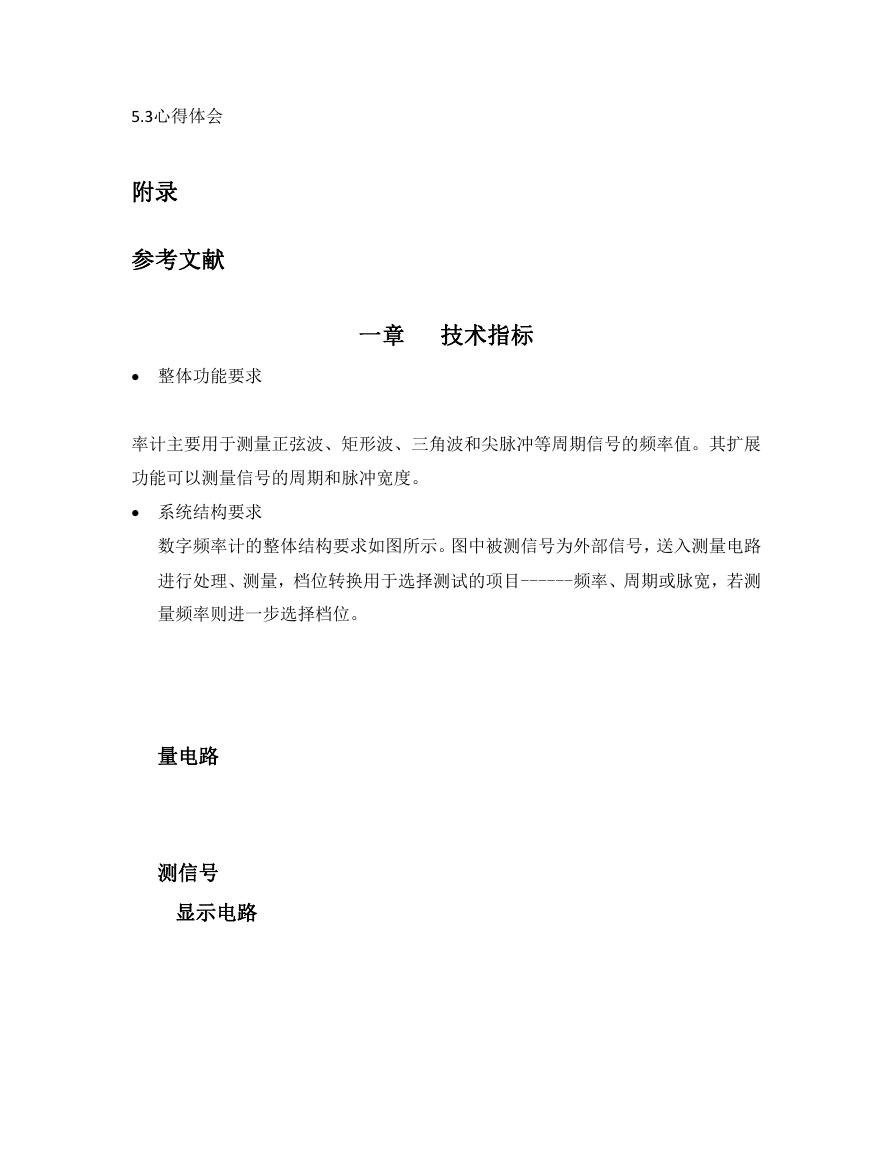

5.3心得体会附录参考文献一章技术指标  整体功能要求率计主要用于测量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。其扩展功能可以测量信号的周期和脉冲宽度。  系统结构要求数字频率计的整体结构要求如图所示。图中被测信号为外部信号，送入测量电路进行处理、测量，档位转换用于选择测试的项目------频率、周期或脉宽，若测量频率则进一步选择档位。量电路测信号显示电路

位转换字频率计整体方案结构方框图  电气指标 3.1被测信号波形：正弦波、三角波和矩形波。 3.2 测量频率范围：分三档： 1Hz~999Hz 0.01kHz~9.99kHz 0.1kHz~99.9kHz 3.3 测量周期范围：1ms~1s。 3.4 测量脉宽范围：1ms~1s。  测量精度：显示3位有效数字（要求分析1Hz、1kHz和999kHz的测量误差）。

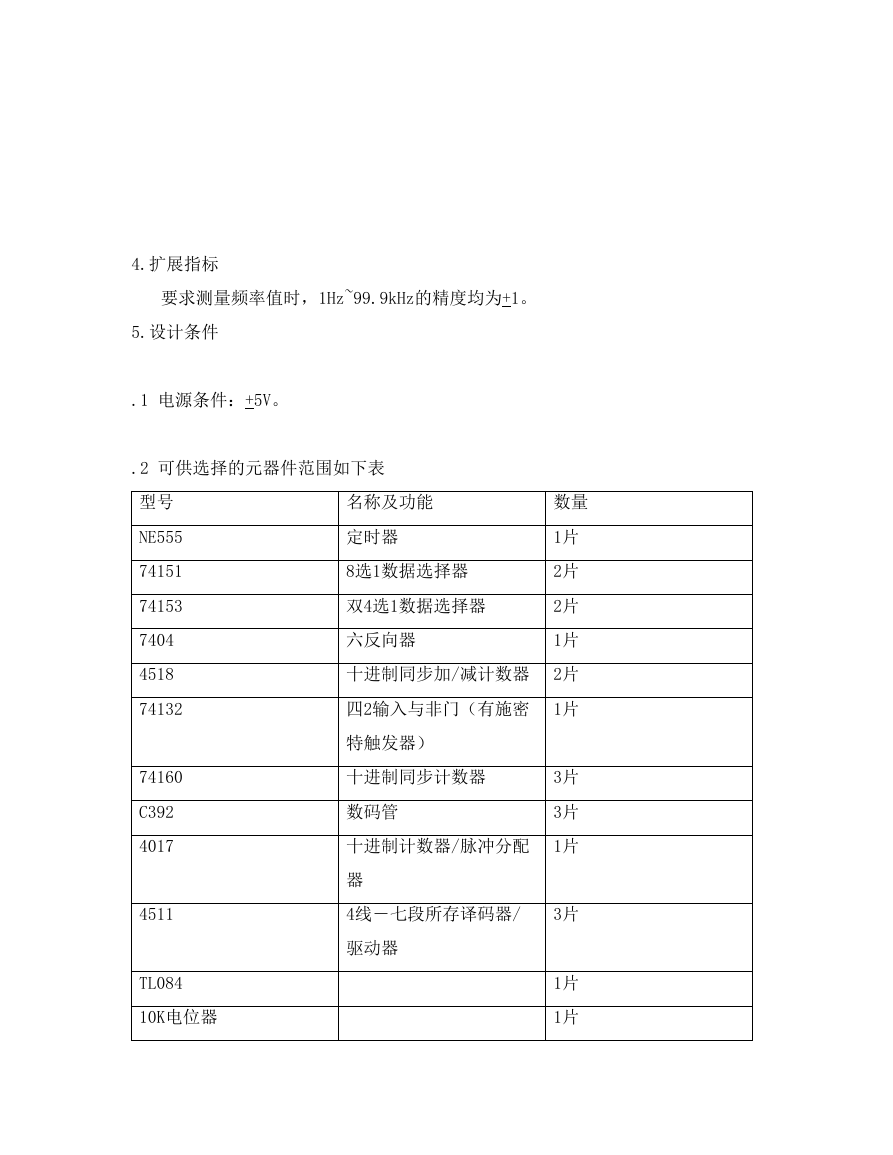

4.扩展指标要求测量频率值时，1Hz~99.9kHz的精度均为+1。 5.设计条件 .1 电源条件：+5V。 .2 可供选择的元器件范围如下表型号 NE555 74151 74153 7404 4518 74132 74160 C392 4017 4511 TL084 10K电位器名称及功能定时器 8选1数据选择器双4选1数据选择器六反向器数量 1片 2片 2片 1片十进制同步加/减计数器 2片四2输入与非门（有施密 1片特触发器）十进制同步计数器数码管 3片 3片十进制计数器/脉冲分配 1片器 4线－七段所存译码器/ 3片驱动器 1片 1片

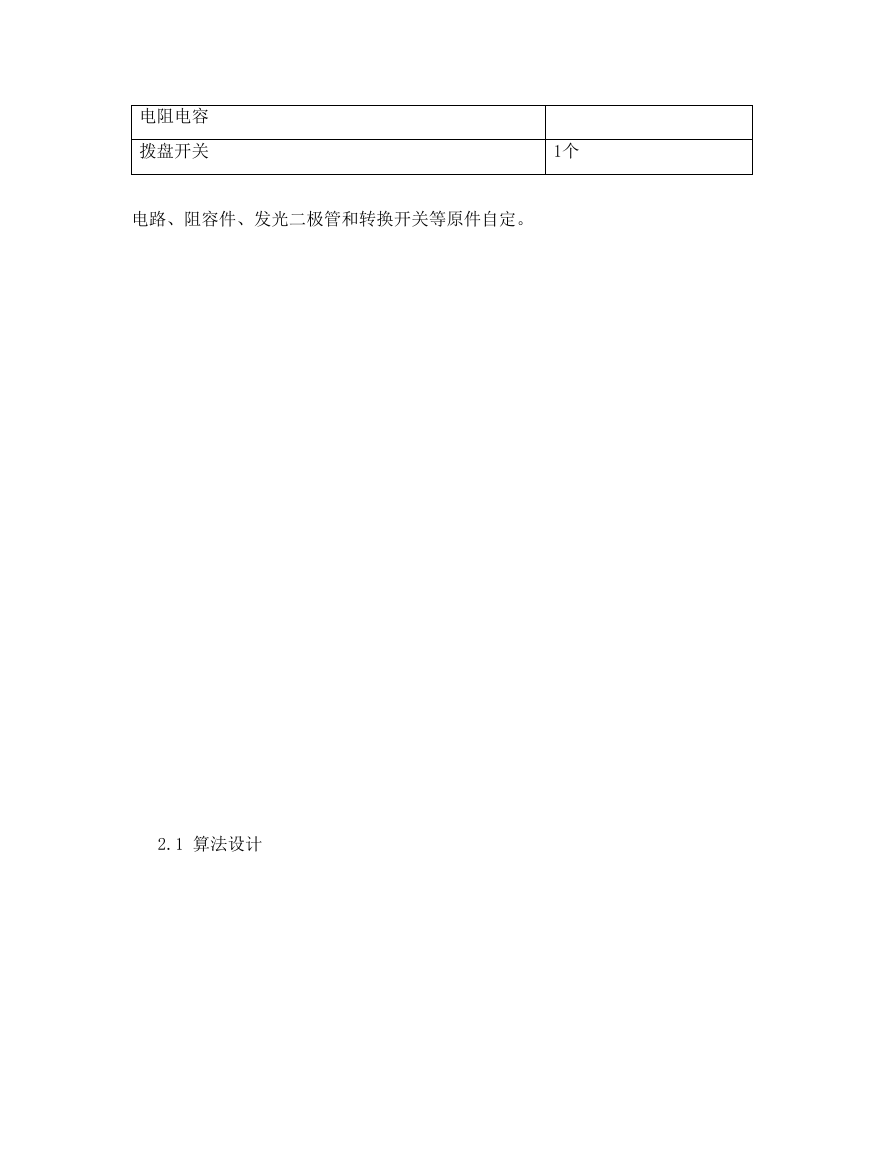

电阻电容拨盘开关 1个电路、阻容件、发光二极管和转换开关等原件自定。 2.1 算法设计

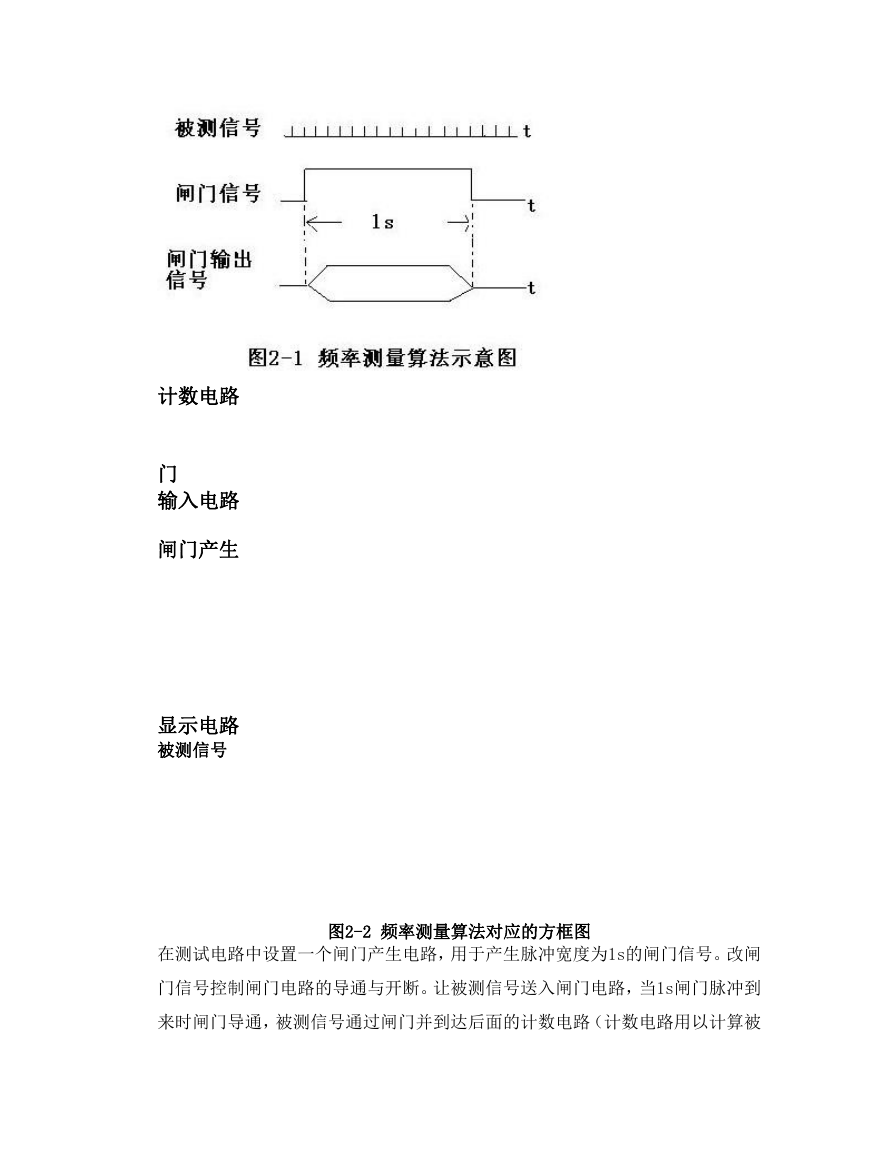

计数电路门输入电路闸门产生显示电路被测信号在测试电路中设置一个闸门产生电路，用于产生脉冲宽度为1s的闸门信号。改闸图2-2 频率测量算法对应的方框图门信号控制闸门电路的导通与开断。让被测信号送入闸门电路，当1s闸门脉冲到来时闸门导通，被测信号通过闸门并到达后面的计数电路（计数电路用以计算被
