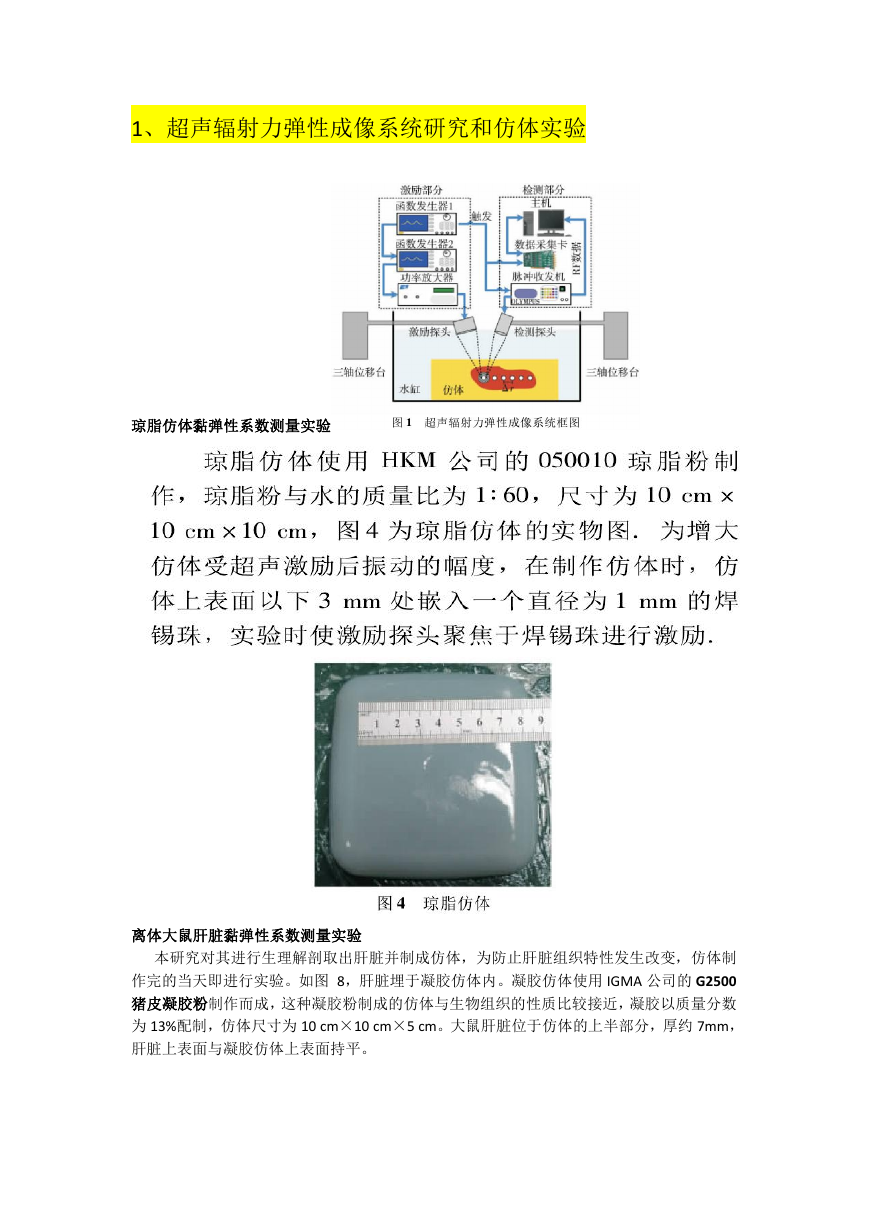

1、超声辐射力弹性成像系统研究和仿体实验
琼脂仿体黏弹性系数测量实验
离体大鼠肝脏黏弹性系数测量实验
本研究对其进行生理解剖取出肝脏并制成仿体,为防止肝脏组织特性发生改变,仿体制
作完的当天即进行实验。如图 8,肝脏埋于凝胶仿体内。凝胶仿体使用 IGMA 公司的 G2500
猪皮凝胶粉制作而成,这种凝胶粉制成的仿体与生物组织的性质比较接近,凝胶以质量分数
为 13%配制,仿体尺寸为 10 cm×10 cm×5 cm。大鼠肝脏位于仿体的上半部分,厚约 7mm,
肝脏上表面与凝胶仿体上表面持平。
2、基于高帧率成像的血管超声弹性成像方法研究
制作超声弹性仿体常见的原材料有三种,分别是硅胶、琼脂和聚乙烯醇(PVA)。
(1)硅胶仿体形状高度可控、性质稳定、保存简便,但是其声速与人体组织声速差异较大;
(2)琼脂仿体制作简单,成形容易,声学参数与人体组织相仿,但是琼脂仿体韧性不佳、
易碎;
琼脂仿体制作简单,成形容易,声学参数与人体组织相仿,在实验初期选用琼脂制作血
管仿体,琼脂粉与水的比例为 1:10,但制作好的琼脂仿体由于管壁较薄,在水流的冲击下
易碎。
(3)PVA 仿体生物相容性好,声学性质与力学性质更接近人体组织,但制作过程较为复杂。
PVA 仿体制作人体血管模型
选材:选用重量比 10%的 PVA 粉末(poly (vinyl alcohol)( Aldrich Chemical Co., Inc))、
重量比为 87%的纯水以及重量比为 3%的纤维素粉末(Sigmacell Cellulose, type 20, Sigma
Chemical, St. Louis, MO)
具体解决方案:将水利用热磁力搅拌器(IKA RCT basic IKAMAGTM Safety Control Magnetic
Stirrer, DE)加热至 80 摄氏度,缓慢加入事先称量好的 PVA 粉末并搅拌,搅拌速度为 550
转/分钟,同时加热温度上升并维持在 92 摄氏度持续搅拌直至均匀,此期间用保鲜膜覆盖
容器以最大程度减少水分的蒸发。当 PVA 充分溶解后,再加入纤维素粉末充当超声散射子
以增强仿体在水中的声阻抗差异提供较强的超声回波信号,其中散射子的大小为 20μm。将
混合溶液灌注于血管仿体模具中(如图 4.1 所示),存放在-19 摄氏度的冰箱中冷冻 12 小时,
再置于常温下解冻 12 小时,24 小时的操作为一个循环(cycle)。理论上来讲,当冷冻-溶解
循环次数越多,制作的仿体硬度越大。
血管仿体制作的模具:此模具由两个部分组成,分别是两根 3 mm 直径的长条形不锈
钢圆柱以及两块印有中空血管腔模型的塑料外壳。不锈钢圆柱两头有可拆卸的长为 25 mm
直径为 9 mm 的粗体圆柱,这样可以在塑料模具中起到支撑作用,使得中间直径为 9 mm
的管腔与 3 mm 的不锈钢圆柱之间形成宽度为 3 mm 的圆环区域间隙,此圆环区域则为形
成血管壁的空间。在仿体的制作过程中,我们将两根不锈钢圆柱放置在一侧的血管模型塑料
外中,盖上另外一侧的血管模型塑料外壳,用胶带将两块塑料外壳外表面衔接处密封,留下
一端的浇灌口以待浇灌 PVA 与纤维素粉末的混合溶液。
在同一根血管仿体中对左右两个部分进行不同的冷冻-溶解循环,以 2cycles VS 4cycles
的非均质血管仿体的制作为例,具体步骤为:首先从浇灌口倒入 PVA 与纤维素粉末的混合
溶液至模型管腔内一半高度处,静置 20 分钟等待溶液内部残留气泡上浮与空气表面接触至
破裂消失,将模具存放于-19 摄氏度的冰箱中冷冻 12 小时,再置于常温下解冻 12 小时,
如此重复两个 cycles 之后,再从浇灌口倒入 PVA 与纤维素粉末的混合溶液直至填满整个血
管腔模具。同样的我们静置 20 分钟等待溶液内部的残留气泡上浮,确保模具内部剩余管腔
内没有气泡存在,此时再次将模具存放于-19 摄氏度的冰箱重复两个冻融循环过程。最后将
塑料外壳外部的胶带揭开,拆卸不锈钢圆柱两头的粗体圆柱,取出已经成型的血管壁,这样
一组左右硬度不同的血管仿体就制作完成了。
3、生物组织黏弹性信息的超声定量测量方法研究
植物油仿体

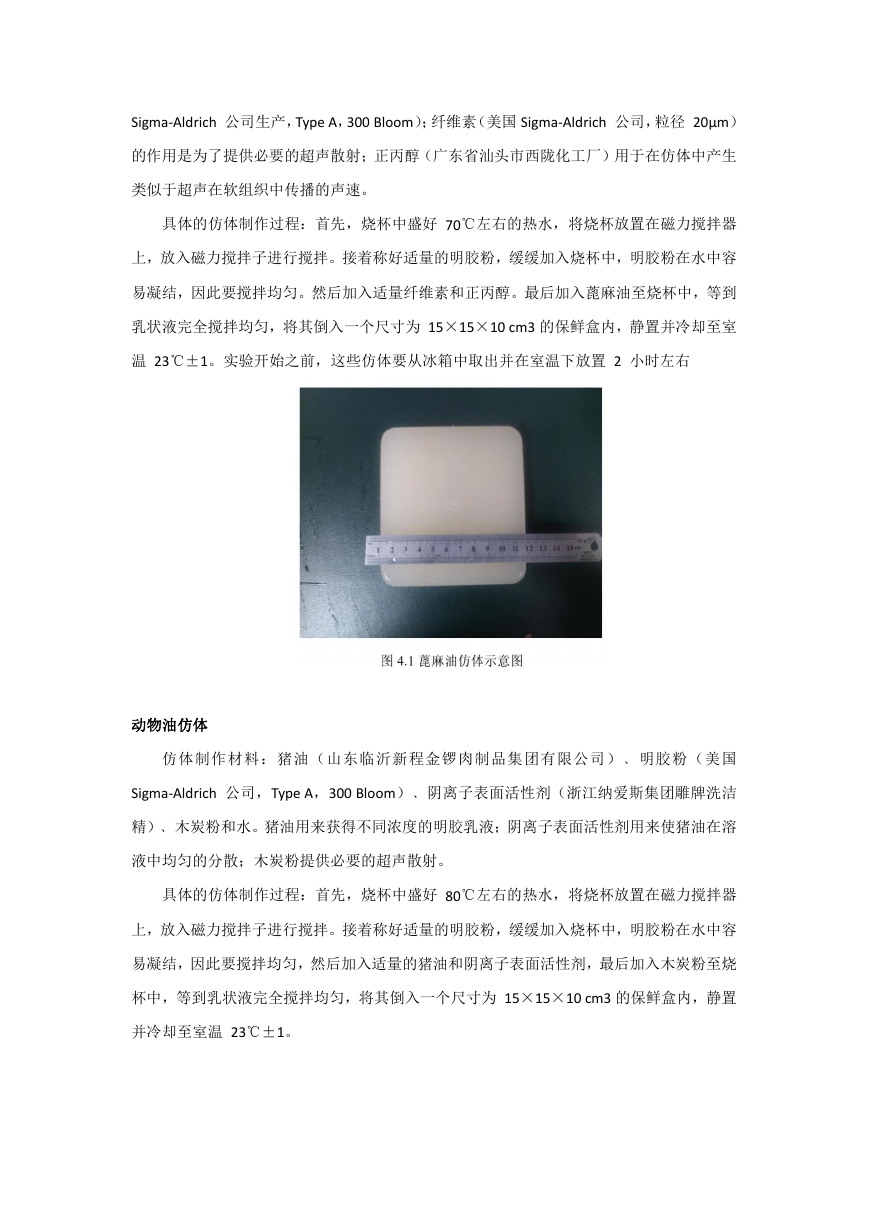

仿体材料采用的配方含有蓖麻油﹑明胶粉﹑纤维素﹑正丙醇和水。蓖麻油(天津市光复
精 细 化 工 研 究 所 ) 用 来 获 得 不 同 浓 度 的 明 胶 乳 液 ; 明 胶 粉 采 用 的 是 猪 皮 粉 ( 美 国
Sigma-Aldrich 公司生产,Type A,300 Bloom);纤维素(美国 Sigma-Aldrich 公司,粒径 20µm)
的作用是为了提供必要的超声散射;正丙醇(广东省汕头市西陇化工厂)用于在仿体中产生
类似于超声在软组织中传播的声速。
具体的仿体制作过程:首先,烧杯中盛好 70℃左右的热水,将烧杯放置在磁力搅拌器
上,放入磁力搅拌子进行搅拌。接着称好适量的明胶粉,缓缓加入烧杯中,明胶粉在水中容
易凝结,因此要搅拌均匀。然后加入适量纤维素和正丙醇。最后加入蓖麻油至烧杯中,等到
乳状液完全搅拌均匀,将其倒入一个尺寸为 15×15×10 cm3 的保鲜盒内,静置并冷却至室
温 23℃±1。实验开始之前,这些仿体要从冰箱中取出并在室温下放置 2 小时左右
动物油仿体
仿体制作材料:猪油(山东临沂新程金锣肉制品集团有限公司)﹑明胶粉(美国
Sigma-Aldrich 公司,Type A,300 Bloom)﹑阴离子表面活性剂(浙江纳爱斯集团雕牌洗洁
精)﹑木炭粉和水。猪油用来获得不同浓度的明胶乳液;阴离子表面活性剂用来使猪油在溶
液中均匀的分散;木炭粉提供必要的超声散射。
具体的仿体制作过程:首先,烧杯中盛好 80℃左右的热水,将烧杯放置在磁力搅拌器
上,放入磁力搅拌子进行搅拌。接着称好适量的明胶粉,缓缓加入烧杯中,明胶粉在水中容
易凝结,因此要搅拌均匀,然后加入适量的猪油和阴离子表面活性剂,最后加入木炭粉至烧
杯中,等到乳状液完全搅拌均匀,将其倒入一个尺寸为 15×15×10 cm3 的保鲜盒内,静置
并冷却至室温 23℃±1。
4、基于超声剪切波的生物组织仿体轴向应变高精度估计方
法研究
实验中采用两种不同杨氏弹性模量的仿体,体积为 50x40x50 mm3,
仿体 1 的组分为: 5%的明胶,3%的铝粉,蒸馏水;
仿体 2 的组分为: 7%的明胶,3%的铝粉,蒸馏水。
仿体置于 85x40x60 cm3 的水槽中,槽内充满脱气蒸馏水,实验中水温保持 2o0C,水中声速为
1492m/s。
5、基于光学相干弹性成像的血管力学性质测量
明胶成品为白色或淡黄色、半透明、微带光泽的薄片或颗粒;是一种无色无味,无挥发
性、透明坚硬的非晶体物质;不溶于冷水、乙醇、氯仿或乙醚中,可在热水、醋酸或甘油与
水的热混合液中溶解。
明胶仿体制作
制备具有特定光学参数和力学性质的人体组织仿体
硅胶仿体制作
6、
仿组织透明体模(仿血管透明体模)
材料:
40%的丙烯酰胺(神经毒素) 牛血清蛋白(BSA) 1M 氨基甲烷盐酸缓冲液(Tris 缓冲液)
10%过硫酸铵溶液(APS 溶液) 聚合催化剂四甲基乙二胺(TEMED)
成分
除气水
40%丙烯酰胺
1M Tris 缓冲液
10%过硫酸铵
TEMED
BSA(g)
总体积
BSA 仿组织透明体模材料成分表
体积(ml)
体积百分比(%)
65.113
15.902
9.087
0.764
0.045
9.087 克
100
0.6511
0.1590
0.909
0.0076
0.0005
0.0909
1
