(CCS3.3环境)YXDSP-F28335开发板官方用户手册V4.1.pdf

发布时间：2022-06-14 发布人：admin 分类：说明书 资料大小：21.78M 资料格式：pdf 举报 版权申诉
第1页 / 共183页
第2页 / 共183页
第3页 / 共183页
第4页 / 共183页
第5页 / 共183页
第6页 / 共183页
第7页 / 共183页
第8页 / 共183页
资料共183页，剩余部分请下载后查看
    1产品特点
    产品说明
    基本配置
    4技术指标
    5实验清单
    6功能框图
    7核心板供电方式及安装
    7.1核心板电源芯片
    7.2核心板供电方式
    7.3核心板安装方式
    8PCB布局及外扩接插针管脚定义
    9TMS320F28335存储空间的配置
    9.1TMS320F28335片上SRAM
    9.2TMS320F28335片上FLASH和OTP
    9.3TMS320F28335外部存储器接口
    10CCS软件安装及设置
    10.1CCS介绍
    10.2实验步骤：
    10.3安装CCS升级补丁
    10.4安装仿真器驱动
    10.5配置CCS3.3Setup
    10.6CCS编程介绍
    11YXDSP-F28335开发平台硬件测试程序演示
    11.1核心板例程测试
    11.1.1LED测试
    11.1.2TIMER测试
    11.1.3EXRAM测试
    11.1.4EXFLASH测试
    11.2至尊板例程测试
    11.2.1LED测试
    11.2.2TIMER0定时测试
    11.2.3AD转换测试
    11.2.4DA转换测试（仅至尊板）
    11.2.5DA-AD转换测试（仅至尊板）
    11.2.6AIC23音频测试
    11.2.6CAN测试
    11.2.739VF800外扩FLASH测
    11.2.8ExInt外部中断测试
    11.2.9外部SRAM测试
    11.2.10RTL8019网口测试（仅至尊板）
    11.2.11SCI串口测试
    11.2.12PWM测试
    11.2.13CAP测试
    11.2.14PWM-CAP测试
    11.2.15SPI测试
    11.2.16USB测试（仅至尊板）
    11.2.17外扩EEPROM测试
    11.2.18RTC实时时钟测试
    11.2.19LCD图形显示测试
    11.2.20DMA测试
    11.3实用板例程测试
    11.3.1LED测试
    11.3.2TIMER0定时测试
    11.3.3AD转换测试
    11.3.4AIC23音频测试
    11.3.5CAN测试
    11.3.639VF800外扩FLASH测试
    11.3.7ExInt外部中断测试
    11.3.8外部SRAM测试
    11.3.9SCI串口测试
    11.3.10PWM测试
    11.3.11CAP测试
    11.3.12PWM-CAP测试
    11.3.13SPI测试
    11.3.14外扩EEPROM测试
    11.3.15RTC实时时钟测试
    11.3.16LCD图形显示测试
    11.3.17DMA测试
    11.3.18KEY按键测试
    11.22SD卡测试（仅实用板）
    11.4YXDSP-F28335至尊板外部接口寄存器
    11.5YXDSP-F28335实用板外部接口寄存器
    12实验例程详解
    12.1浮点运算实验
    12.3LED跑马灯实验（核心板和至尊版适用）
    12.4外部SRAM访问实验（全部适用）
    12.5片外FLASH访问实验（全部适用）
    12.6定时器实验（全部适用）
    12.7外部中断实验（至尊板适用）
    12.8PWM实验（全部适用）
    12.9CAP实验（全部适用）
    12.10PWM-CAP实验（全部适用）
    12.11UART串口实验（全部适用）
    12.12DA实验（至尊板适用）
    12.13片内AD实验（全部适用）
    12.14LCD液晶实验（至尊板适用）
    13F28335FLASH烧写说明
    第四步：编译整个工程；按照F28335FLASH烧写说明进行烧写即可。
    14F28335的uC-OSⅡ移植
    14.1uC-OSII的原理
    14.2uC-OSII在F28335上移植及应用
    15保修与服务

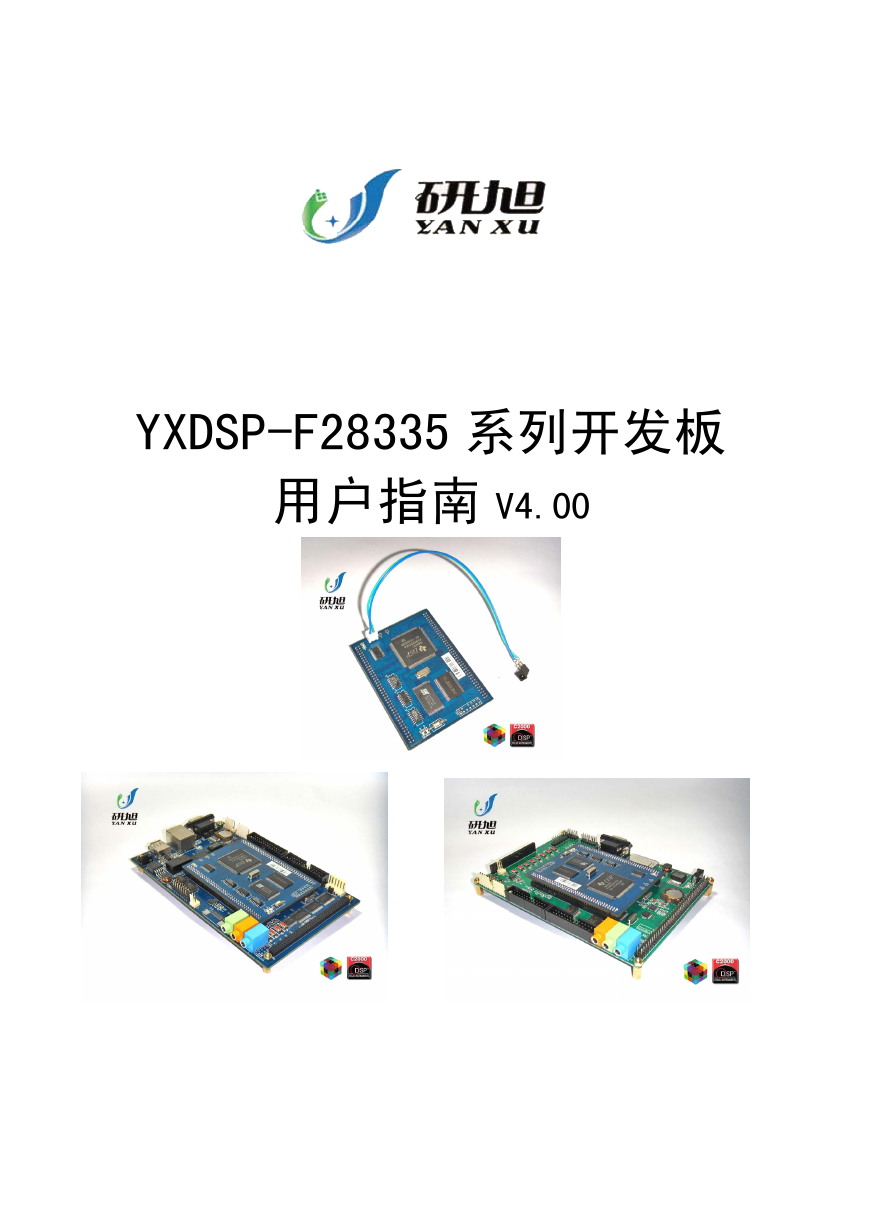

    YXDSP-F28335 系列开发板 用户指南 V4.00

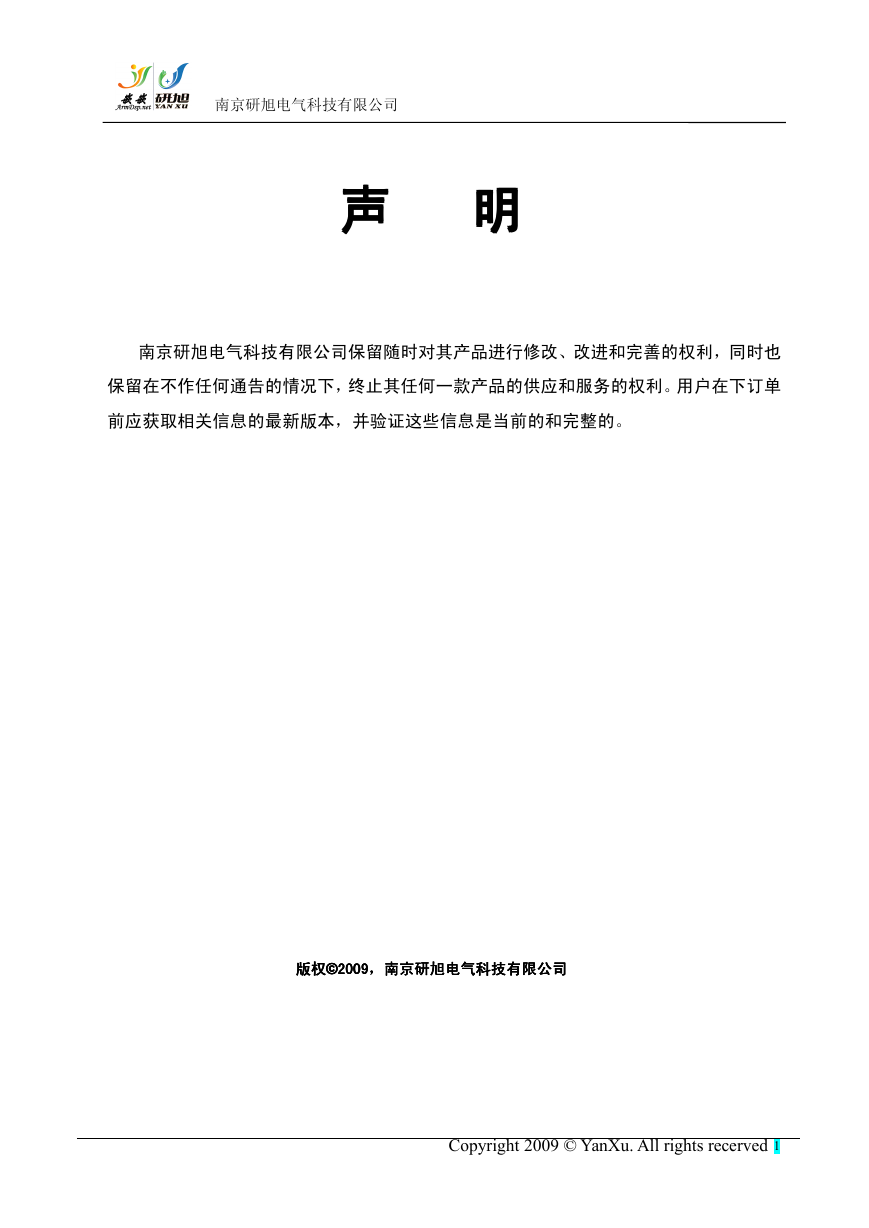

    南京研旭电气科技有限公司 声声声声 明明明明 南京研旭电气科技有限公司保留随时对其产品进行修改、改进和完善的权利，同时也 保留在不作任何通告的情况下，终止其任何一款产品的供应和服务的权利。用户在下订单 前应获取相关信息的最新版本，并验证这些信息是当前的和完整的。 版权版权版权版权©©©©2009 2009 ，南京研旭电气科技有限公司 2009 ，南京研旭电气科技有限公司 2009，南京研旭电气科技有限公司 ，南京研旭电气科技有限公司 Copyright 2009 © YanXu. All rights recerved 1

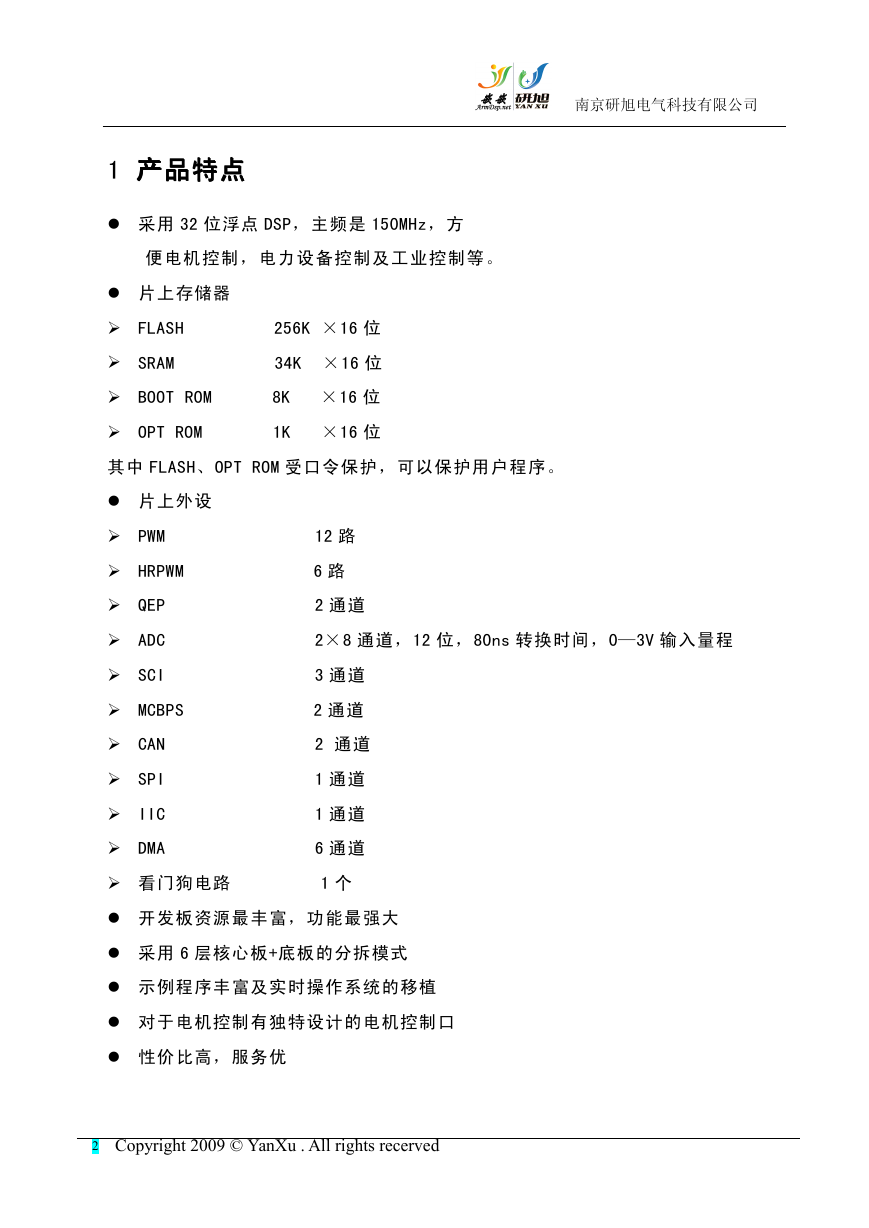

    南京研旭电气科技有限公司 产品特点 产品特点 1 产品特点 产品特点 � 采用 32 位浮点 DSP，主频是 150MHz，方 便电机控制，电力设备控制及工业控制等。 � 片上存储器 � FLASH � SRAM 256K ×16 位 34K ×16 位 � BOOT ROM 8K ×16 位 � OPT ROM 1K ×16 位 其中 FLASH、OPT ROM 受口令保护，可以保护用户程序。 � 片上外设 � PWM � HRPWM � QEP � ADC � SCI � MCBPS � CAN � SPI � IIC � DMA � 看门狗电路 12 路 6 路 2 通道 2×8 通道，12 位，80ns 转换时间，0—3V 输入量程 3 通道 2 通道 2 通道 1 通道 1 通道 6 通道 1 个 � 开发板资源最丰富，功能最强大 � 采用 6 层核心板+底板的分拆模式 � 示例程序丰富及实时操作系统的移植 � 对于电机控制有独特设计的电机控制口 � 性价比高，服务优 2 Copyright 2009 © YanXu . All rights recerved

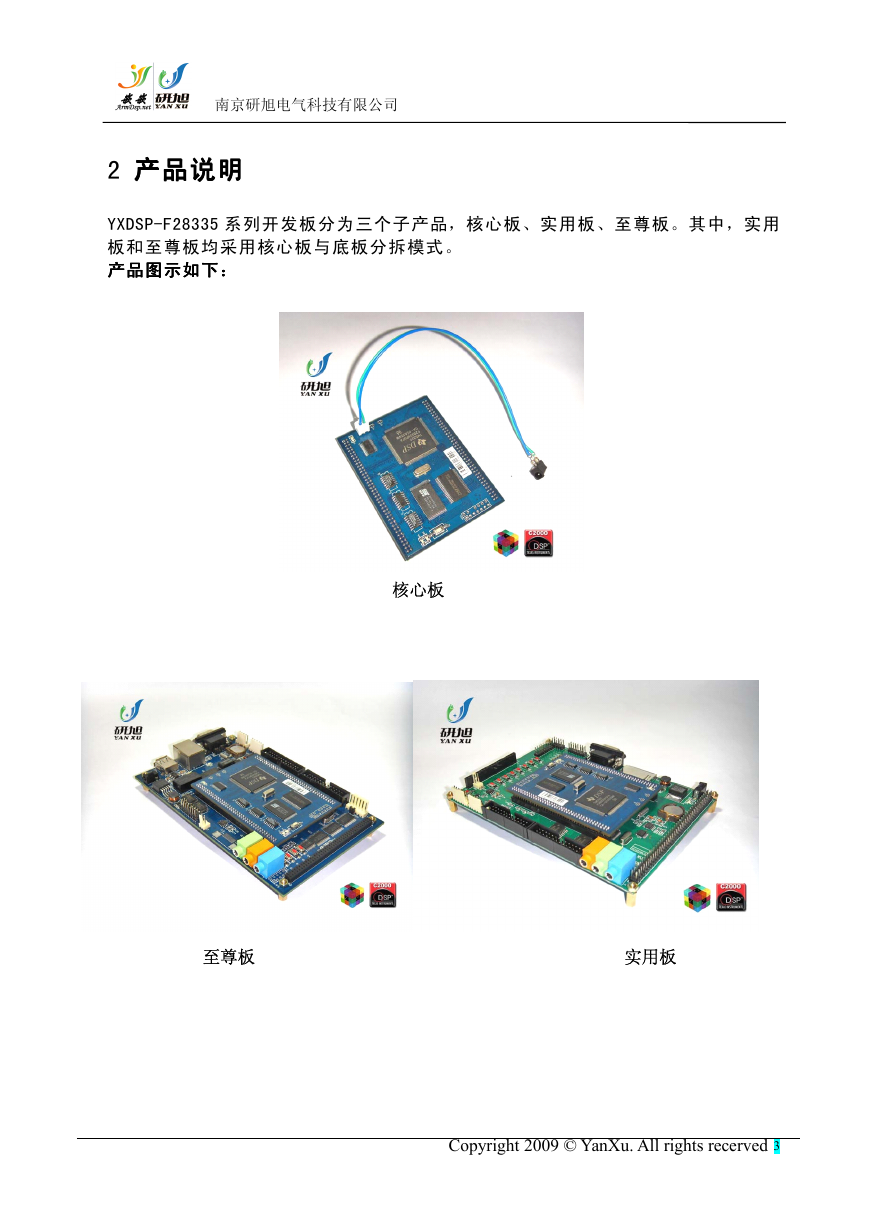

    南京研旭电气科技有限公司 产品说明 产品说明 2 产品说明 产品说明 YXDSP-F28335 系列开发板分为三个子产品，核心板、实用板、至尊板。其中，实用 板和至尊板均采用核心板与底板分拆模式。 产品图示如下： 产品图示如下： 产品图示如下： 产品图示如下： 核心板 至尊板 实用板 Copyright 2009 © YanXu. All rights recerved 3

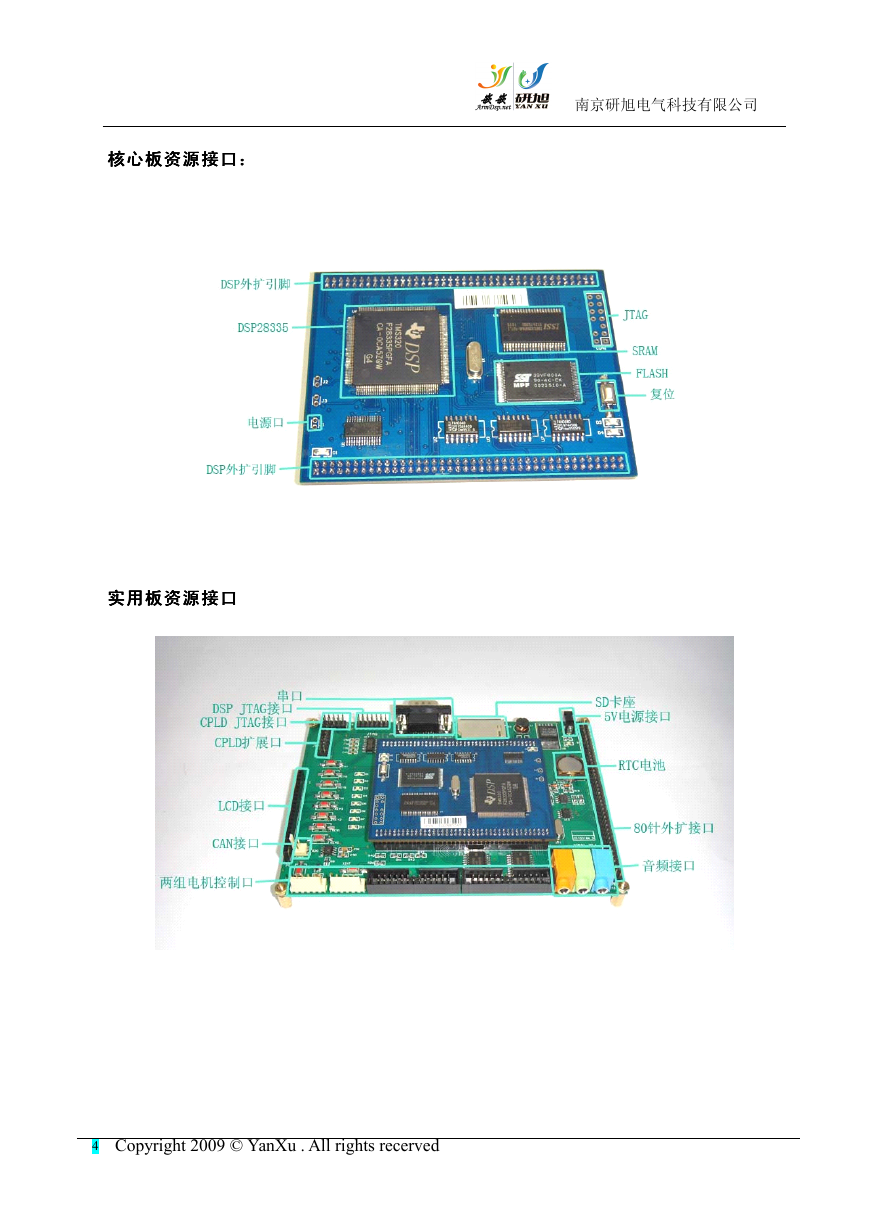

    核心板资源接口： 核心板资源接口： 核心板资源接口： 核心板资源接口： 南京研旭电气科技有限公司 实用板资源接口 实用板资源接口 实用板资源接口 实用板资源接口 4 Copyright 2009 © YanXu . All rights recerved

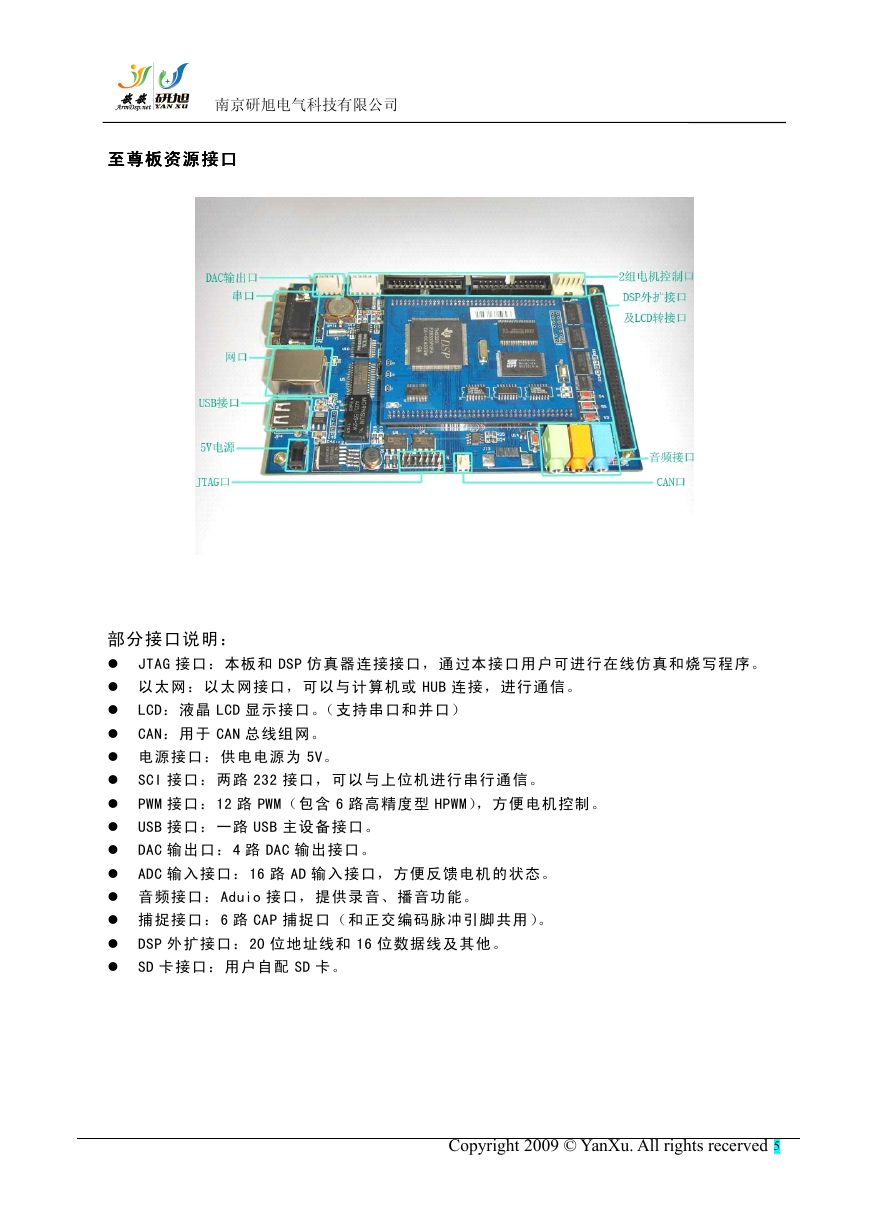

    南京研旭电气科技有限公司 至尊板资源接口 至尊板资源接口 至尊板资源接口 至尊板资源接口 部分接口说明： � JTAG 接口：本板和 DSP 仿真器连接接口，通过本接口用户可进行在线仿真和烧写程序。 � 以太网：以太网接口，可以与计算机或 HUB 连接，进行通信。 � LCD：液晶 LCD 显示接口。（支持串口和并口） � CAN：用于 CAN 总线组网。 � 电源接口：供电电源为 5V。 � SCI 接口：两路 232 接口，可以与上位机进行串行通信。 � PWM 接口：12 路 PWM（包含 6 路高精度型 HPWM），方便电机控制。 � USB 接口：一路 USB 主设备接口。 � DAC 输出口：4 路 DAC 输出接口。 � ADC 输入接口：16 路 AD 输入接口，方便反馈电机的状态。 � 音频接口：Aduio 接口，提供录音、播音功能。 � 捕捉接口：6 路 CAP 捕捉口（和正交编码脉冲引脚共用 ）。 � DSP 外扩接口：20 位地址线和 16 位数据线及其他。 � SD 卡接口：用户自配 SD 卡。 Copyright 2009 © YanXu. All rights recerved 5

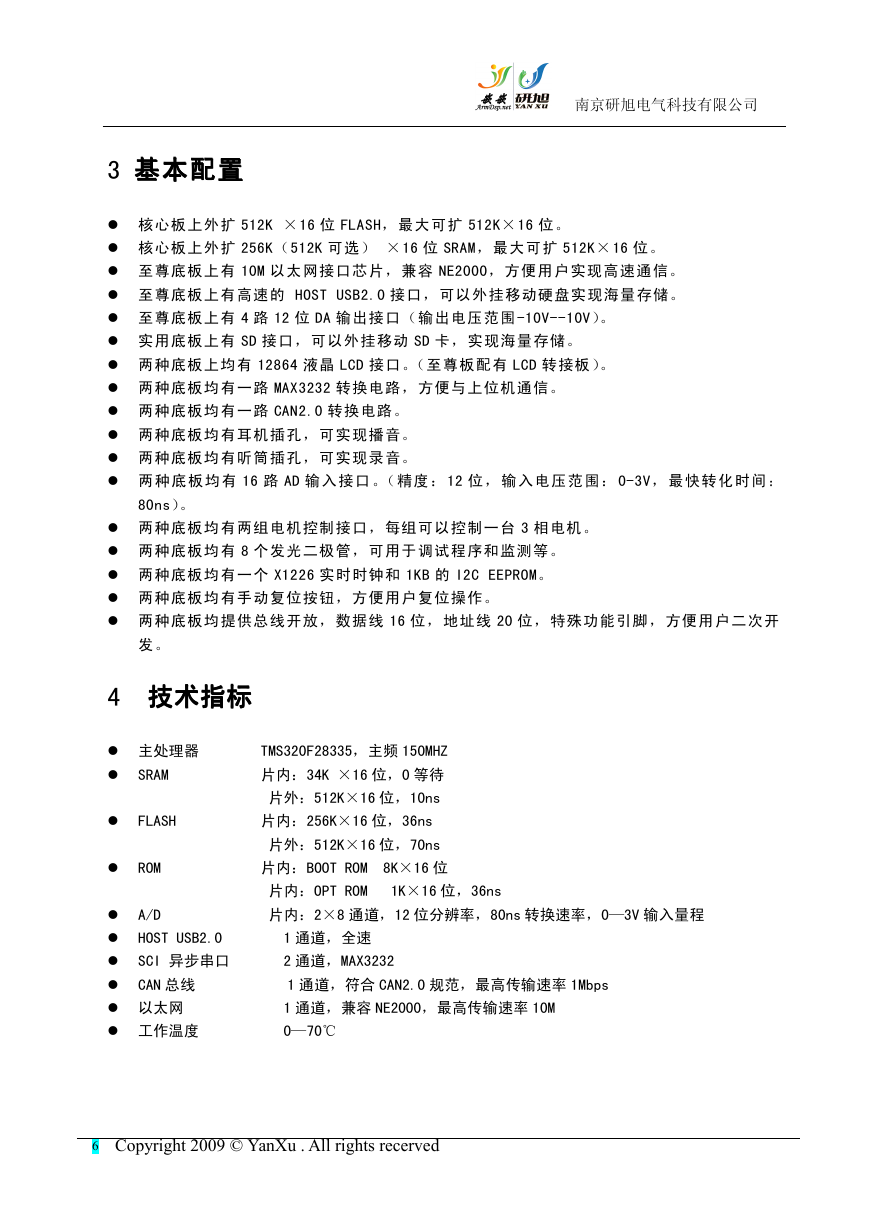

    南京研旭电气科技有限公司 基本配置 基本配置 3 基本配置 基本配置 � 核心板上外扩 512K ×16 位 FLASH，最大可扩 512K×16 位。 � 核心板上外扩 256K（512K 可选） ×16 位 SRAM，最大可扩 512K×16 位。 � 至尊底板上有 10M 以太网接口芯片，兼容 NE2000，方便用户实现高速通信。 � 至尊底板上有高速的 HOST USB2.0 接口，可以外挂移动硬盘实现海量存储。 � 至尊底板上有 4 路 12 位 DA 输出接口（输出电压范围 -10V--10V）。 � 实用底板上有 SD 接口，可以外挂移动 SD 卡，实现海量存储。 � 两种底板上均有 12864 液晶 LCD 接口。（至尊板配有 LCD 转接板）。 � 两种底板均有一路 MAX3232 转换电路，方便与上位机通信。 � 两种底板均有一路 CAN2.0 转换电路。 � 两种底板均有耳机插孔，可实现播音。 � 两种底板均有听筒插孔，可实现录音。 � 两 种底板均 有 16 路 AD 输 入接口 。（ 精度： 12 位 ，输入电压范围： 0-3V， 最快转化时间 ： 80ns）。 � 两种底板均有两组电机控制接口，每组可以控制一台 3 相电机。 � 两种底板均有 8 个发光二极管，可用于调试程序和监测等。 � 两种底板均有一个 X1226 实时时钟和 1KB 的 I2C EEPROM。 � 两种底板均有手动复位按钮，方便用户复位操作。 � 两种底板均提供总线开放，数据线 16 位，地址线 20 位，特殊功能引脚，方便用户二次开 发。 技术指标技术指标 4 技术指标 技术指标 � 主处理器 � SRAM � FLASH TMS320F28335，主频 150MHZ 片内：34K ×16 位，0 等待 片外：512K×16 位，10ns 片内：256K×16 位，36ns 片外：512K×16 位，70ns � ROM 片内：BOOT ROM 8K×16 位 片内：OPT ROM 1K×16 位，36ns � A/D � HOST USB2.0 � SCI 异步串口 � CAN 总线 � 以太网 � 工作温度 片内：2×8 通道，12 位分辨率，80ns 转换速率，0—3V 输入量程 1 通道，全速 2 通道，MAX3232 1 通道，符合 CAN2.0 规范，最高传输速率 1Mbps 1 通道，兼容 NE2000，最高传输速率 10M 0—70℃ 6 Copyright 2009 © YanXu . All rights recerved

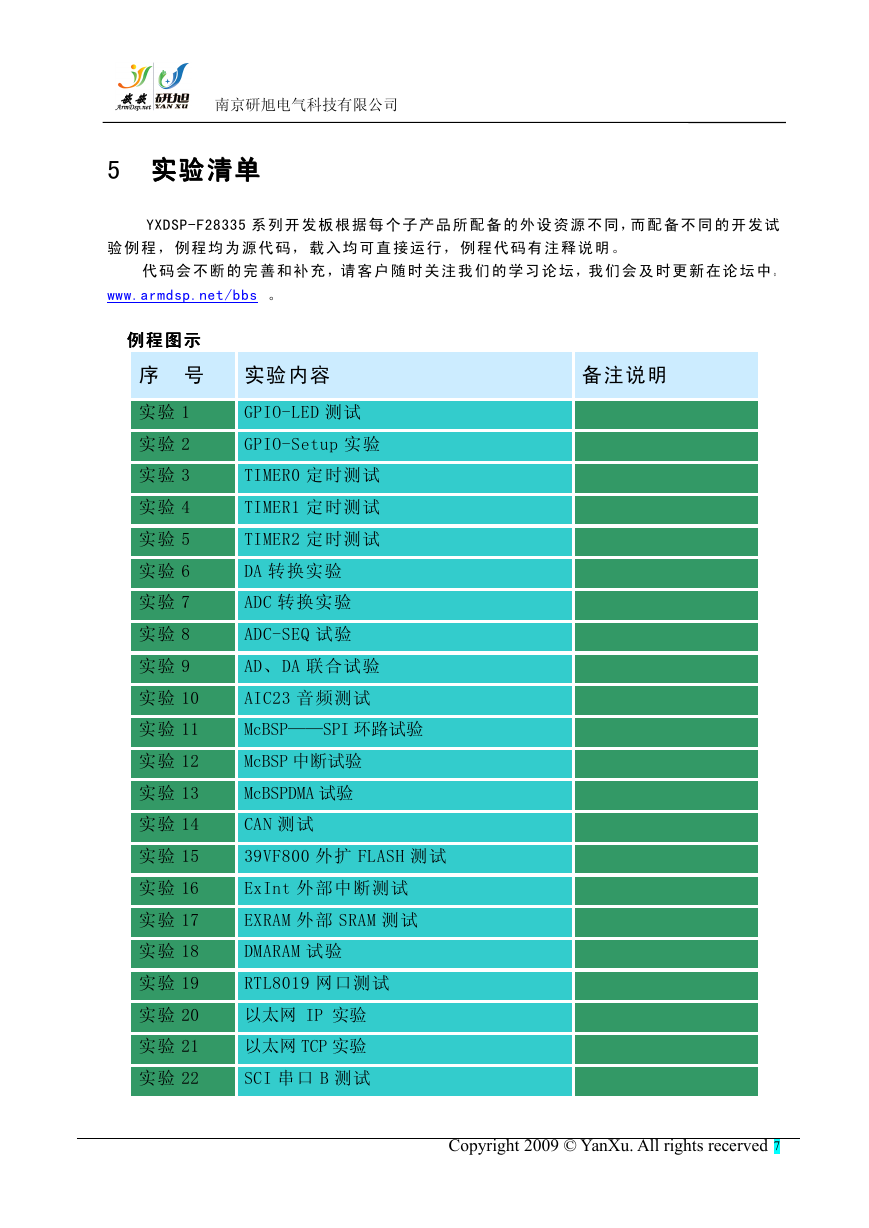

    南京研旭电气科技有限公司 实验清单 实验清单 5 实验清单 实验清单 YXDSP-F28335 系 列 开 发 板 根 据 每 个 子 产 品 所 配 备 的 外 设 资 源 不 同，而 配 备 不 同 的 开 发 试 验 例 程 ， 例 程 均 为 源 代 码 ， 载 入 均 可 直 接 运 行 ， 例 程 代 码 有 注 释 说 明 。 代 码 会 不 断 的 完 善 和 补 充，请 客 户 随 时 关 注 我 们 的 学 习 论 坛，我 们 会 及 时 更 新 在 论 坛 中。 www.armdsp.net/bbs 。 例程图示 例程图示 例程图示 例程图示 序 号 实验内容 备注说明 实验 1 实验 2 实验 3 实验 4 实验 5 实验 6 实验 7 实验 8 实验 9 GPIO-LED 测试 GPIO-Setup 实验 TIMER0 定时测试 TIMER1 定时测试 TIMER2 定时测试 DA 转换实验 ADC 转换实验 ADC-SEQ 试验 AD、DA 联合试验 实验 10 AIC23 音频测试 实验 11 McBSP——SPI 环路试验 实验 12 McBSP 中断试验 实验 13 McBSPDMA 试验 实验 14 CAN 测试 实验 15 39VF800 外扩 FLASH 测试 实验 16 ExInt 外部中断测试 实验 17 EXRAM 外部 SRAM 测试 实验 18 DMARAM 试验 实验 19 RTL8019 网口测试 实验 20 以太网 IP 实验 实验 21 以太网 TCP 实验 实验 22 SCI 串口 B 测试 Copyright 2009 © YanXu. All rights recerved 7
