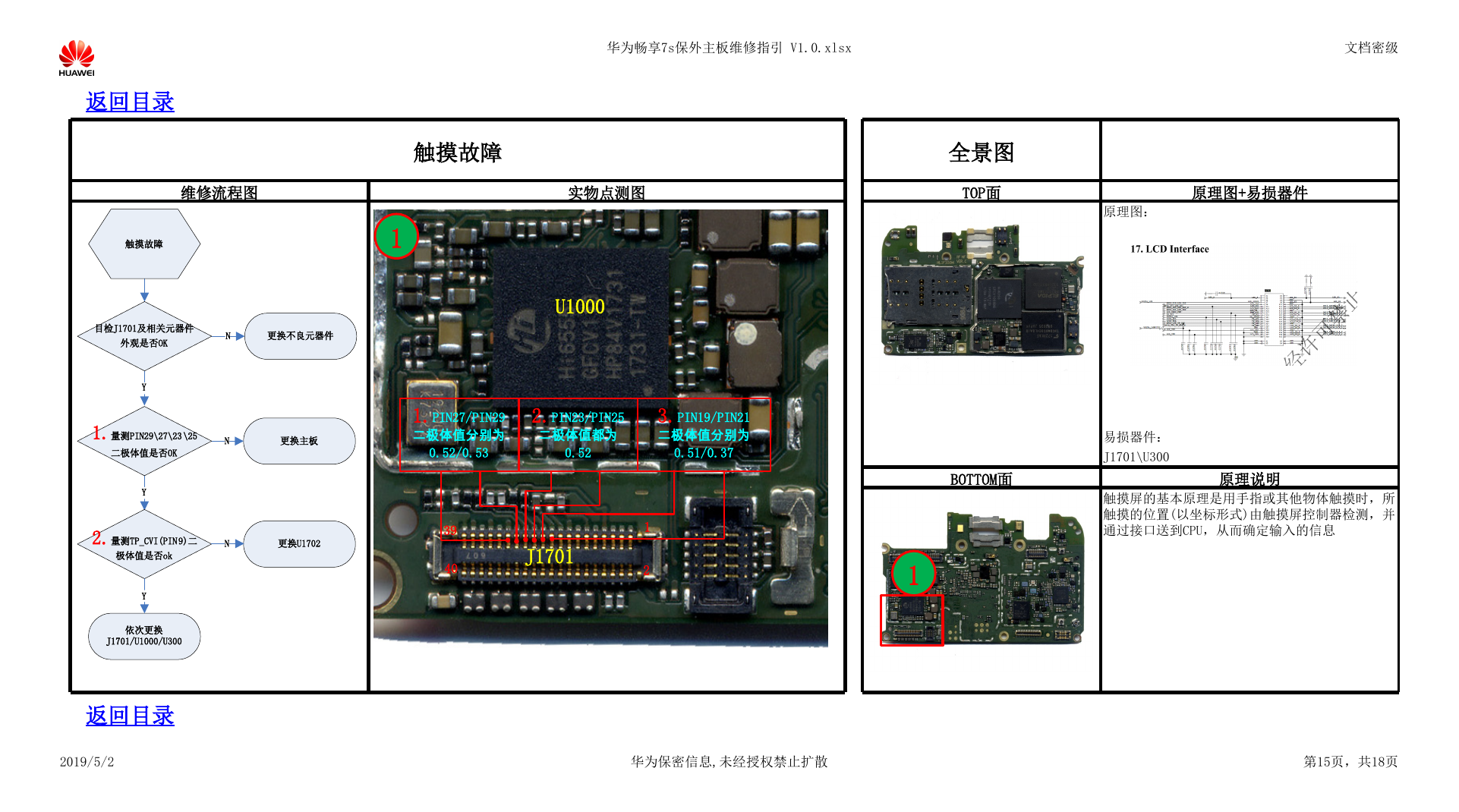

华为畅享7s保外主板维修指引 V1.0.xlsx 文档密级 返回目录 触摸故障 维修流程图 实物点测图 全景图 TOP面 原理图+易损器件 原理图： 1 U1000 1.PIN27/PIN29 二极体值分别为 0.52/0.53 2.PIN23/PIN25 二极体值都为 0.52 3.PIN19/PIN21 二极体值分别为 0.51/0.37 39 40 J1701 1 2 1 易损器件： J1701\U300 BOTTOM面 原理说明 触摸屏的基本原理是用手指或其他物体触摸时，所 触摸的位置(以坐标形式)由触摸屏控制器检测，并 通过接口送到CPU，从而确定输入的信息 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第15页，共18页 N更换不良元器件Y触摸故障目检J1701及相关元器件外观是否OK更换主板YN1.量测PIN29\27\23\25二极体值是否OK依次更换J1701/U1000/U3002.量测TP_CVI(PIN9)二极体值是否ok更换U1702YN
