如何对 SIWAREX U 通过 Step 7 编程校秤 How to Calibrate the SIWAREX U with Step 7 Software Single FAQ Edition (2007 年－3 月)

摘要 SIWAREX U 是一种用于各种简单的称重和力的测量任务的多功能称重模块。紧凑的模块极易安装到所有 SIMATIC 自动化系统中。然后即可通过SIMATIC 执行全部数据存取操作。本文主要通过STEP 7编程来实现SIWAREX U校秤命令。调用系统功能块SFC58/SFC59完成相应指令。其中主要包含校零点、量程和去皮等指令关键校秤，零点，量程，SIWAREX U 模块,STEP7 软件 Key Words Calibration, Zeroing, Scale, SIWAREX U Module, STEP 7 Software A&D Service & Support Page 2-10

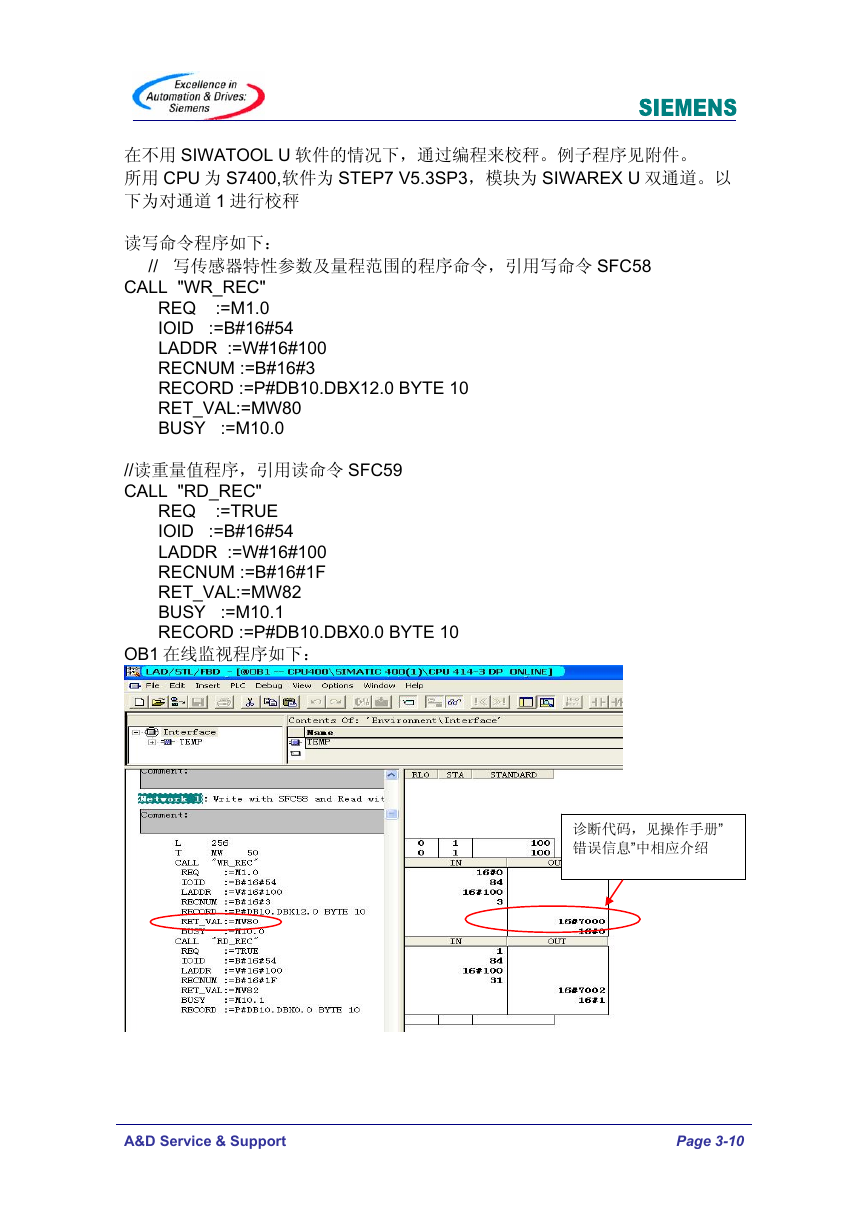

在不用 SIWATOOL U 软件的情况下，通过编程来校秤。例子程序见附件。所用 CPU 为 S7400,软件为 STEP7 V5.3SP3，模块为 SIWAREX U 双通道。以下为对通道 1 进行校秤读写命令程序如下： // 写传感器特性参数及量程范围的程序命令，引用写命令 SFC58 CALL "WR_REC" REQ :=M1.0 IOID :=B#16#54 LADDR :=W#16#100 RECNUM :=B#16#3 RECORD :=P#DB10.DBX12.0 BYTE 10 RET_VAL:=MW80 BUSY :=M10.0 //读重量值程序，引用读命令 SFC59 CALL "RD_REC" REQ :=TRUE IOID :=B#16#54 LADDR :=W#16#100 RECNUM :=B#16#1F RET_VAL:=MW82 BUSY :=M10.1 RECORD :=P#DB10.DBX0.0 BYTE 10 OB1 在线监视程序如下：诊断代码，见操作手册” 错误信息”中相应介绍 Page 3-10 A&D Service & Support

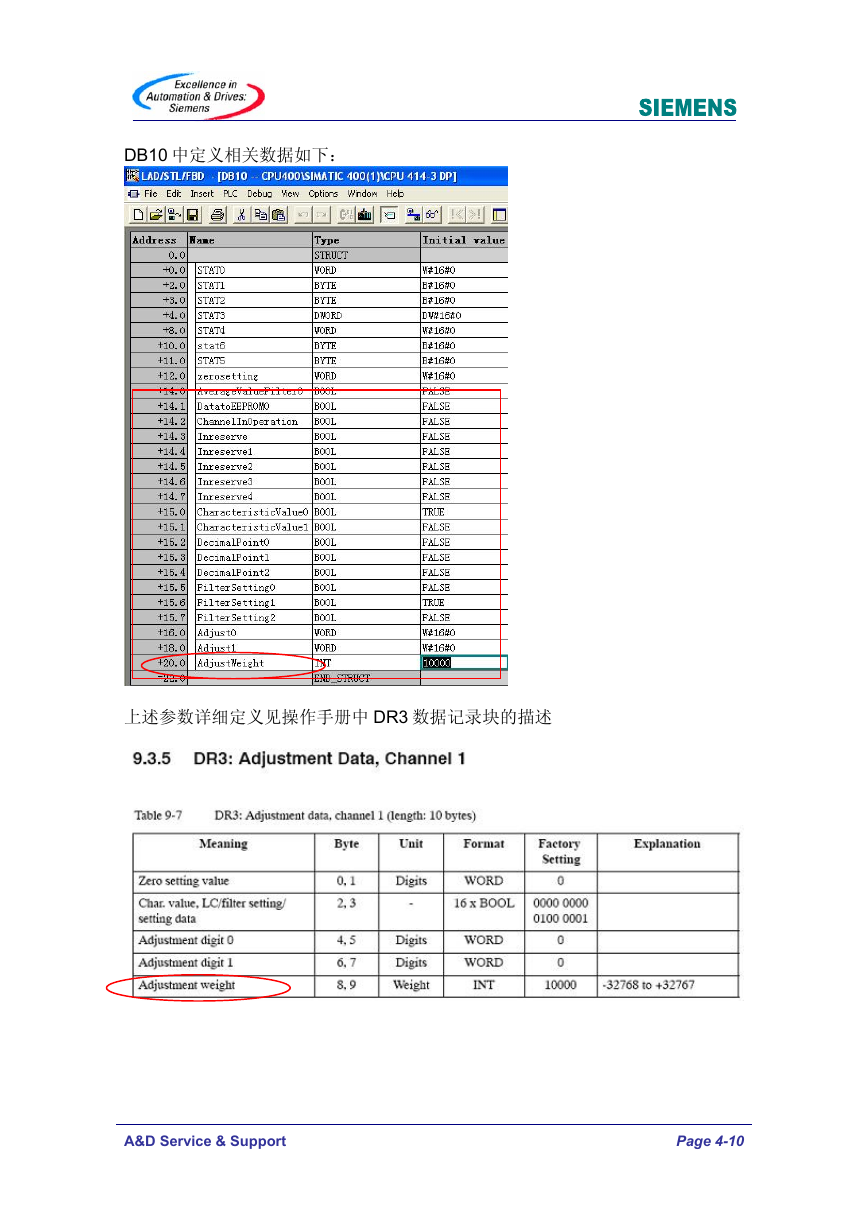

DB10 中定义相关数据如下：上述参数详细定义见操作手册中 DR3 数据记录块的描述 A&D Service & Support Page 4-10

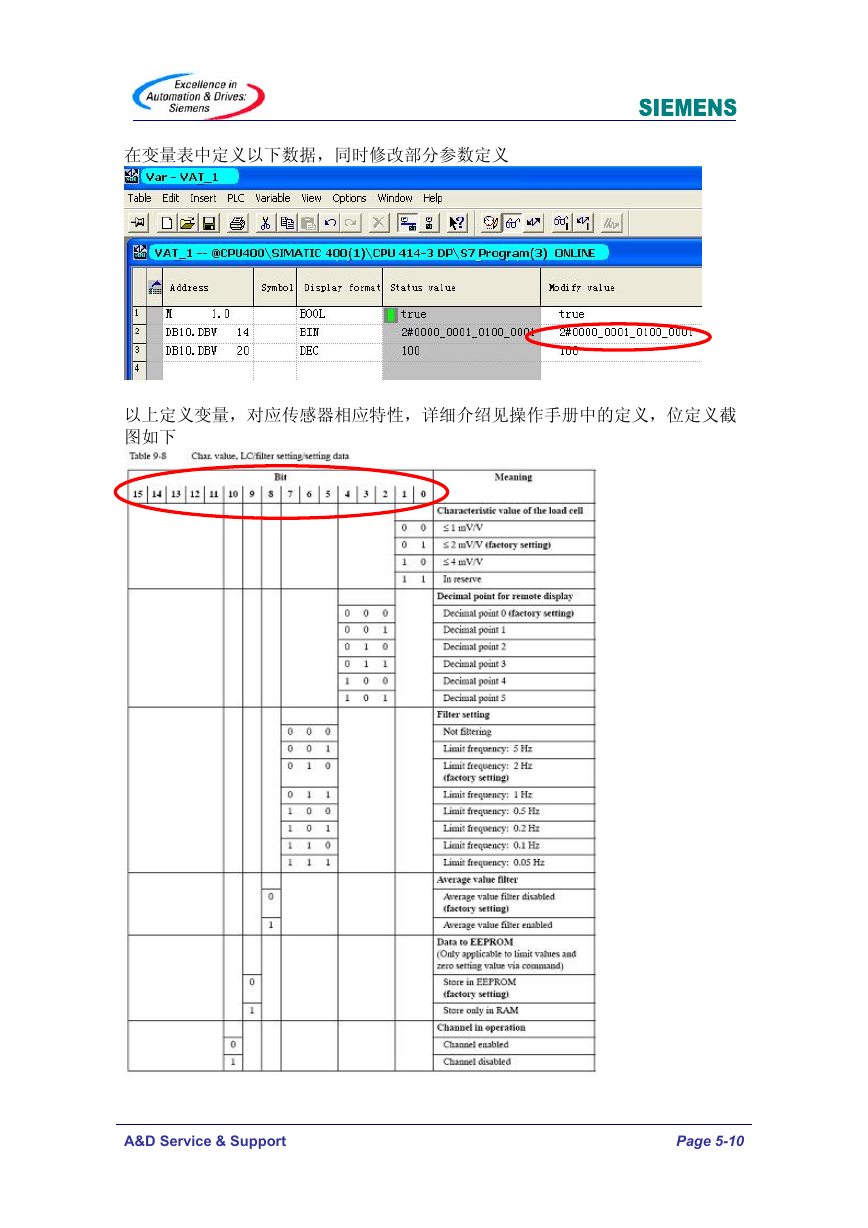

在变量表中定义以下数据，同时修改部分参数定义以上定义变量，对应传感器相应特性，详细介绍见操作手册中的定义，位定义截图如下 A&D Service & Support Page 5-10

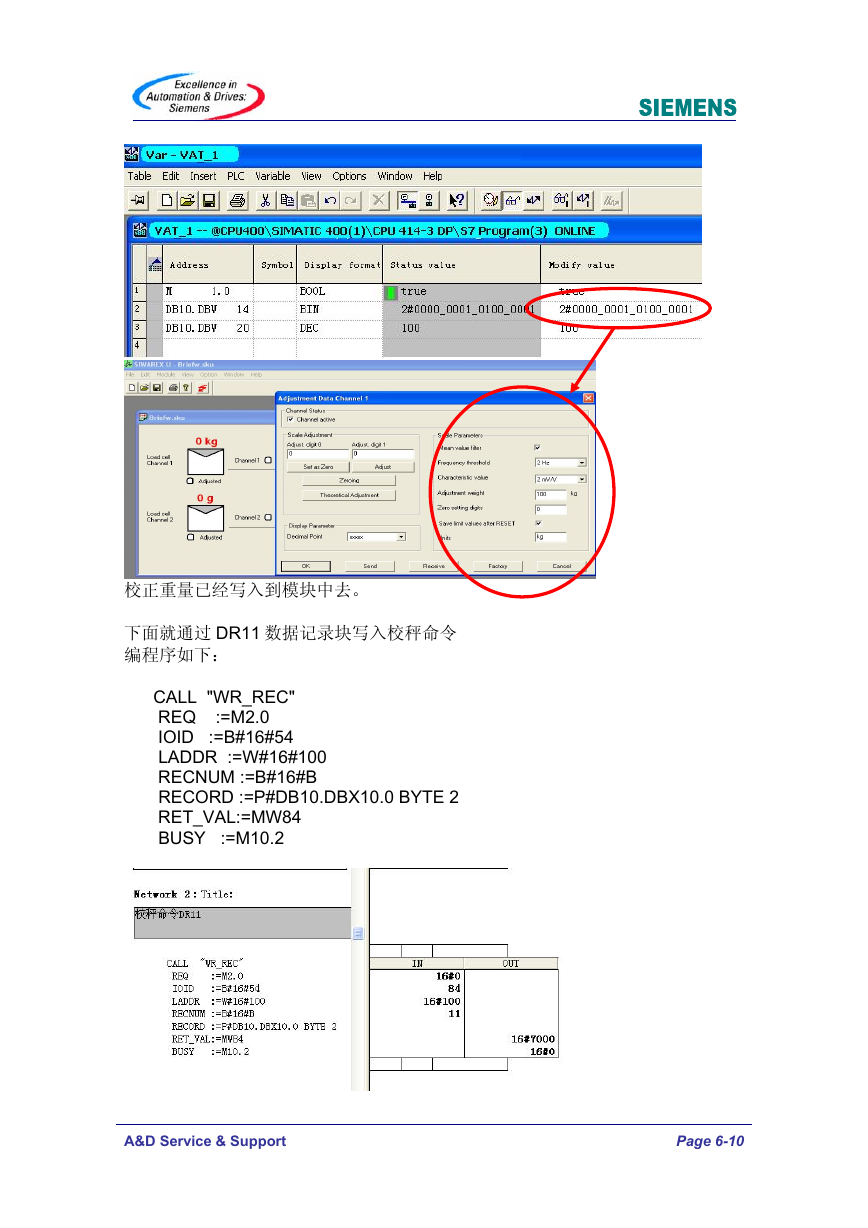

校正重量已经写入到模块中去。下面就通过 DR11 数据记录块写入校秤命令编程序如下： CALL "WR_REC" REQ :=M2.0 IOID :=B#16#54 LADDR :=W#16#100 RECNUM :=B#16#B RECORD :=P#DB10.DBX10.0 BYTE 2 RET_VAL:=MW84 BUSY :=M10.2 A&D Service & Support Page 6-10

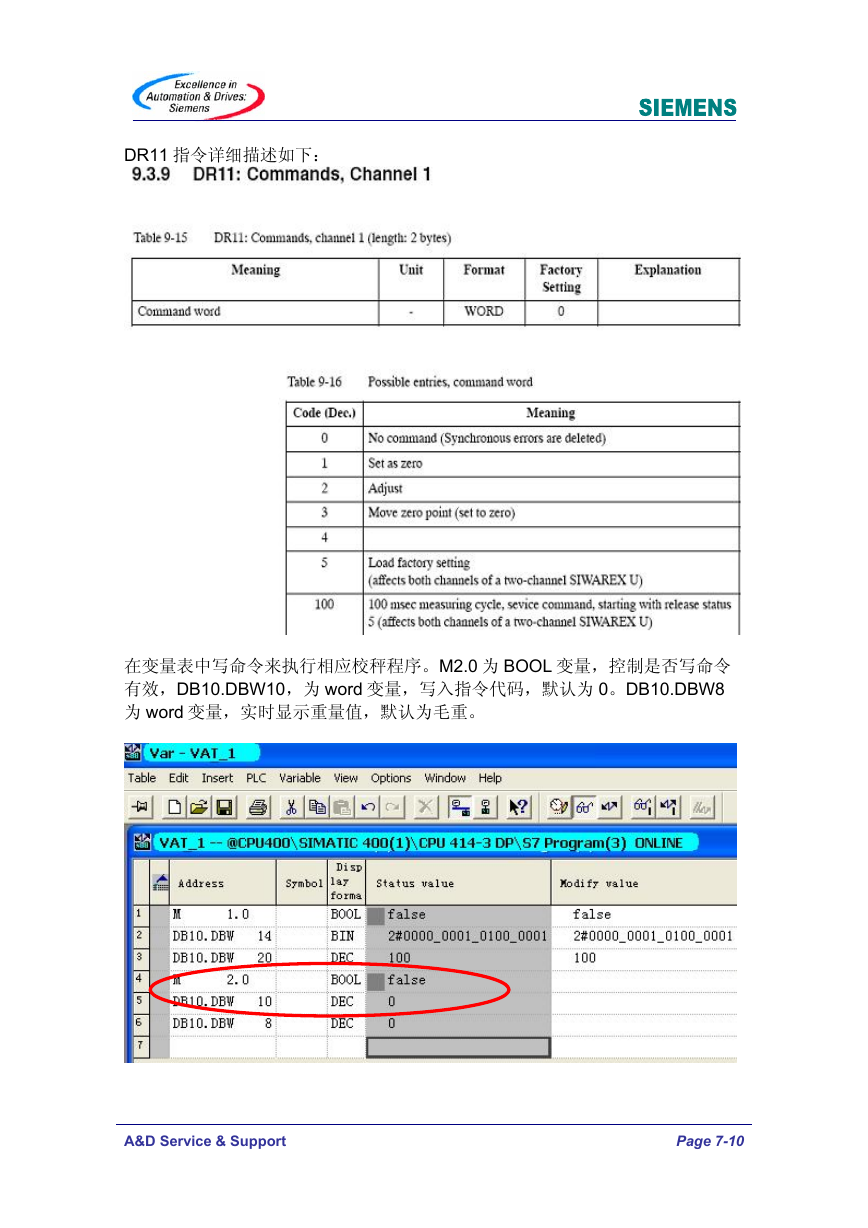

DR11 指令详细描述如下：在变量表中写命令来执行相应校秤程序。M2.0 为 BOOL 变量，控制是否写命令有效，DB10.DBW10，为 word 变量，写入指令代码，默认为 0。DB10.DBW8 为 word 变量，实时显示重量值，默认为毛重。 A&D Service & Support Page 7-10

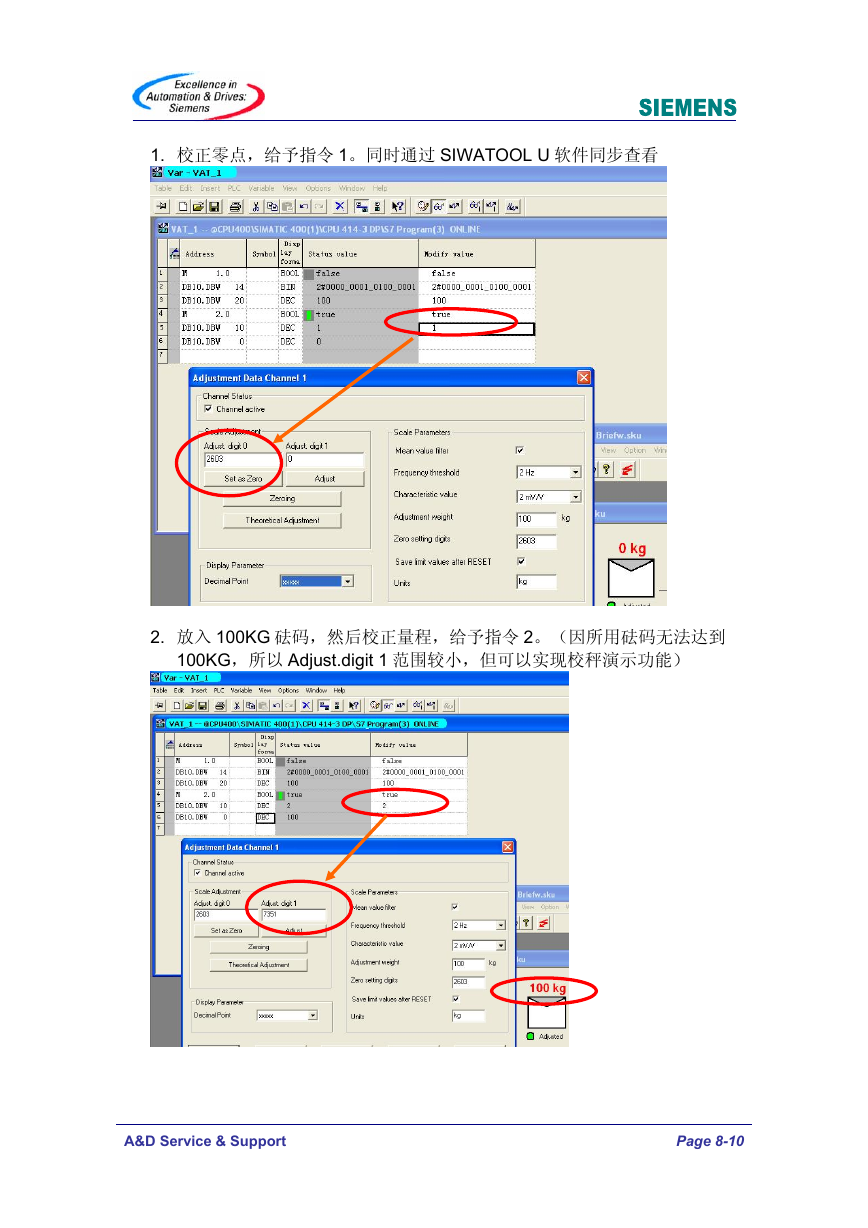

1. 校正零点，给予指令 1。同时通过 SIWATOOL U 软件同步查看 2. 放入 100KG 砝码，然后校正量程，给予指令 2。（因所用砝码无法达到 100KG，所以 Adjust.digit 1 范围较小，但可以实现校秤演示功能） A&D Service & Support Page 8-10
