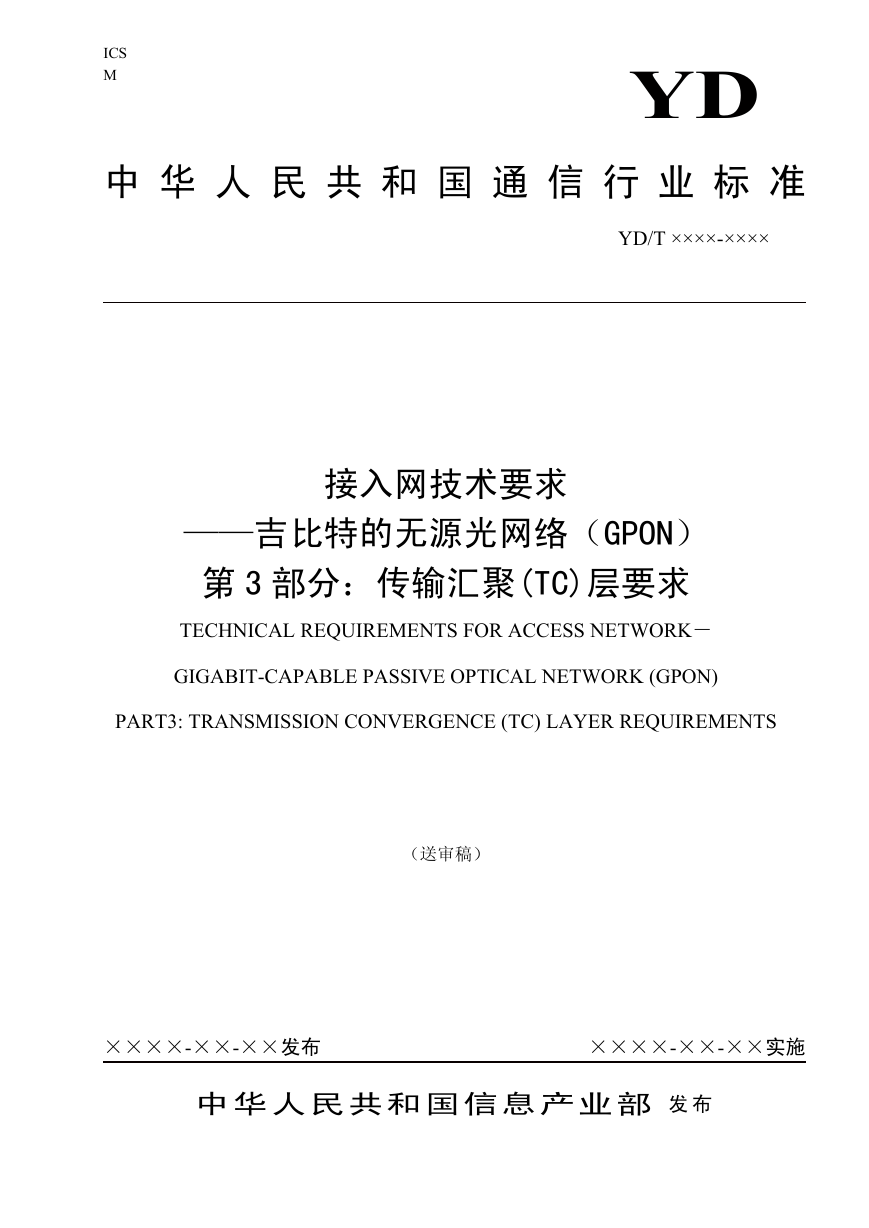

ICS M YD 中华人民共和国通信行业标准 YD/T ××××-×××× 接入网技术要求 ——吉比特的无源光网络（GPON）第 3 部分：传输汇聚(TC)层要求 TECHNICAL REQUIREMENTS FOR ACCESS NETWORK－ GIGABIT-CAPABLE PASSIVE OPTICAL NETWORK (GPON) PART3: TRANSMISSION CONVERGENCE (TC) LAYER REQUIREMENTS （送审稿） ××××-××-××发布 ××××-××-××实施中华人民共和国信息产业部发布

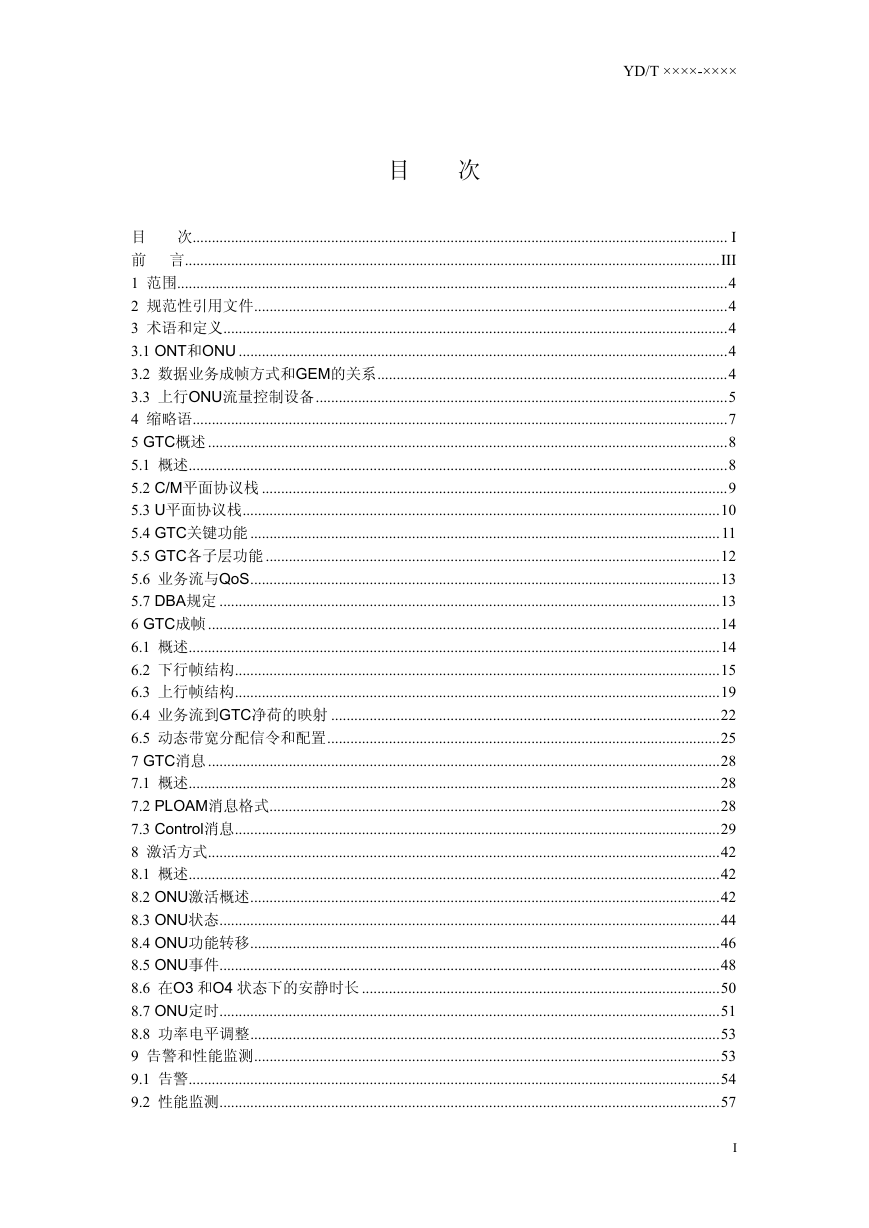

YD/T ××××-×××× 目次目次........................................................................................................................................... I 前言...........................................................................................................................................III 1 范围...............................................................................................................................................4 2 规范性引用文件...........................................................................................................................4 3 术语和定义...................................................................................................................................4 3.1 ONT和ONU ...............................................................................................................................4 3.2 数据业务成帧方式和GEM的关系...........................................................................................4 3.3 上行ONU流量控制设备...........................................................................................................5 4 缩略语...........................................................................................................................................7 5 GTC概述.......................................................................................................................................8 5.1 概述............................................................................................................................................8 5.2 C/M平面协议栈 .........................................................................................................................9 5.3 U平面协议栈............................................................................................................................10 5.4 GTC关键功能 ..........................................................................................................................11 5.5 GTC各子层功能 ......................................................................................................................12 5.6 业务流与QoS..........................................................................................................................13 5.7 DBA规定 ..................................................................................................................................13 6 GTC成帧.....................................................................................................................................14 6.1 概述..........................................................................................................................................14 6.2 下行帧结构..............................................................................................................................15 6.3 上行帧结构..............................................................................................................................19 6.4 业务流到GTC净荷的映射 .....................................................................................................22 6.5 动态带宽分配信令和配置......................................................................................................25 7 GTC消息.....................................................................................................................................28 7.1 概述..........................................................................................................................................28 7.2 PLOAM消息格式.....................................................................................................................28 7.3 Control消息..............................................................................................................................29 8 激活方式.....................................................................................................................................42 8.1 概述..........................................................................................................................................42 8.2 ONU激活概述..........................................................................................................................42 8.3 ONU状态..................................................................................................................................44 8.4 ONU功能转移..........................................................................................................................46 8.5 ONU事件..................................................................................................................................48 8.6 在O3 和O4 状态下的安静时长 .............................................................................................50 8.7 ONU定时..................................................................................................................................51 8.8 功率电平调整..........................................................................................................................53 9 告警和性能监测.........................................................................................................................53 9.1 告警..........................................................................................................................................54 9.2 性能监测..................................................................................................................................57 I

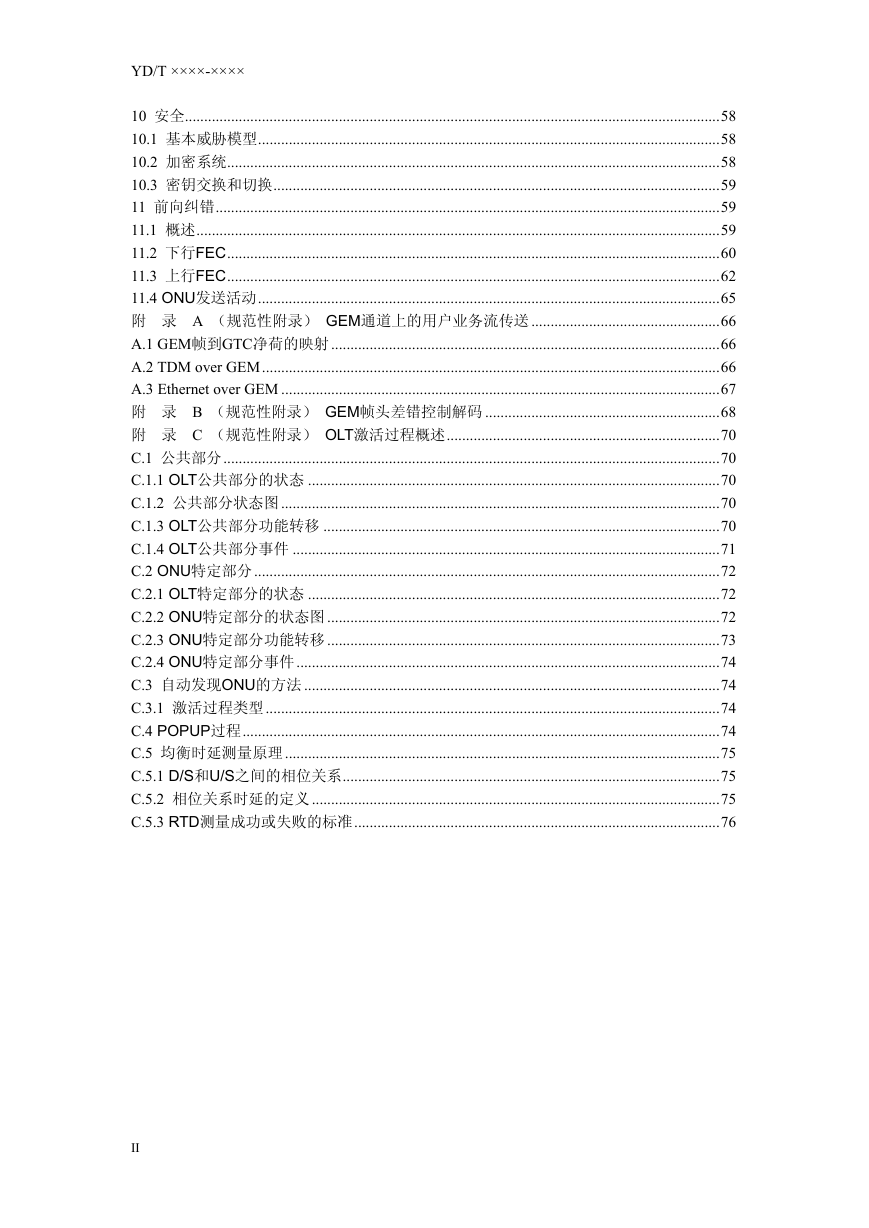

YD/T ××××-×××× 10 安全...........................................................................................................................................58 10.1 基本威胁模型........................................................................................................................58 10.2 加密系统................................................................................................................................58 10.3 密钥交换和切换....................................................................................................................59 11 前向纠错...................................................................................................................................59 11.1 概述........................................................................................................................................59 11.2 下行FEC................................................................................................................................60 11.3 上行FEC................................................................................................................................62 11.4 ONU发送活动........................................................................................................................65 附录 A （规范性附录） GEM通道上的用户业务流传送 .................................................66 A.1 GEM帧到GTC净荷的映射.....................................................................................................66 A.2 TDM over GEM.......................................................................................................................66 A.3 Ethernet over GEM ..................................................................................................................67 附录 B （规范性附录） GEM帧头差错控制解码 .............................................................68 附录 C （规范性附录） OLT激活过程概述.......................................................................70 C.1 公共部分.................................................................................................................................70 C.1.1 OLT公共部分的状态 ...........................................................................................................70 C.1.2 公共部分状态图..................................................................................................................70 C.1.3 OLT公共部分功能转移 .......................................................................................................70 C.1.4 OLT公共部分事件 ...............................................................................................................71 C.2 ONU特定部分.........................................................................................................................72 C.2.1 OLT特定部分的状态 ...........................................................................................................72 C.2.2 ONU特定部分的状态图 ......................................................................................................72 C.2.3 ONU特定部分功能转移 ......................................................................................................73 C.2.4 ONU特定部分事件..............................................................................................................74 C.3 自动发现ONU的方法 ............................................................................................................74 C.3.1 激活过程类型......................................................................................................................74 C.4 POPUP过程............................................................................................................................74 C.5 均衡时延测量原理 .................................................................................................................75 C.5.1 D/S和U/S之间的相位关系..................................................................................................75 C.5.2 相位关系时延的定义 ..........................................................................................................75 C.5.3 RTD测量成功或失败的标准...............................................................................................76 II

YD/T ××××-×××× 前言《接入网技术要求——吉比特的无源光网络（GPON）》是无源光网络（PON）系列标准之一，该标准系列还包括下列标准： ——YD/T 1077-2000《接入网技术要求——窄带无源光网络（PON）》 ——YD/T 1090-2000《接入网技术要求——基于 ATM 的无源光网络（A-PON）》 ——YD/T 1250-2003《接入网设备测试方法——基于 ATM 的无源光网络（A-PON）》 ――YD/T 1475-2006《接入网技术要求——基于以太网的无源光网络（EPON）》 ——YD/T xxxx-xxxx《接入网设备测试方法——基于以太网的无源光网络（EPON）》随着技术的发展，还将制定后续的相关标准。《接入网技术要求——吉比特的无源光网络（GPON）》分为四个部分： ——第 1 部分：总体要求 ——第 2 部分：物理媒质相关（PMD）层要求 ——第 3 部分：传输汇聚（TC）层要求 ——第 4 部分：ONT 管理控制接口（OMCI）要求本部分为《接入网技术要求——吉比特的无源光网络（GPON）》的第 3 部分。本部分和 ITU-T G.984.3 吉比特无源光网络（GPON）：传输汇聚层规范的主要差异如下：－本部分规定的 GPON 系统 TC 层仅支持 GEM 模式；－附录 A、附录 B 和附录 C 为规范性附录；－本部分采用完全不同的章节结构。本部分中的附录 A、附录 B 和附录 C 为规范性附录。本部分由中国通信标准化协会提出并归口。本部分起草单位：信息产业部电信研究院上海贝尔阿尔卡特股份有限公司华为技术有限公司中兴通讯股份有限公司武汉邮电科学研究院 UT斯达康（重庆）通讯有限公司北京西门子通信网络有限公司本部分主要起草人：陈洁敖立刘谦党梅梅程强赵苹葛坚李云洁齐江周惠琴黄伟何岩陆伟 III

YD/T ××××-×××× 接入网技术要求——吉比特的无源光网络(GPON) 第 3 部分：传输汇聚(TC)子层要求 1 范围本部分规定了吉比特无源光网络（GPON）系统的传输汇聚（TC）层协议、核心功能、帧结构、交互消息定义、激活方式、告警、安全和差错控制等要求。本部分规定的GPON系统传输汇聚（TC）层采用GEM模式。本部分适用于公众电信网环境下的GPON设备，专用电信网也可参照使用。 2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 ITU-T G.709（2001）光传送网（OTN）接口 ITU-T G.841（1998） SDH 网络保护结构的类型和特性 ITU-T G.975（2000）海底系统的前向纠错 ITU-T G.983.4（2001）通过动态带宽分配增加业务容量的宽带光纤接入系统 ITU-T I.432.1（1999） B-ISDN 用户-网络接口物理层规范：一般特性 ITU-T I.610（1999） B-ISDN 操作和维护原则及功能 ITU-T J.81（1993）以 ITU-T 建议 G.702 的三次群进行编播级质量应用的分量编码数字电视 ANSI T1.220（1990）远程通信信息交换.北美远程通信工业制造商、供应商及有关服务公司信号的传输的表示代码 3 术语和定义 3.1 术语下列术语适用于本部分。 3.1.1 ONU 和 ONT ONU提供（直接或远程）OAN的用户侧接口，并连接到ODN。 ONT是用于FTTH并具有用户端口功能的ONU。从GPON TC层的功能性来看，ONU和ONT是一样的。除非有特殊说明，本部分使用 “ONU”来指示ONU和ONT。 3.1.2 数据业务成帧方式和 GEM 的关系从帧结构来看，GEM和其他数据业务成帧方式很相似。然而GEM要封装到PON section 中，并且和OLT的SNI类型、ONU的UNI类型无关，具体见图 1。 4

YD/T ××××-×××× 图 1 嵌入式GEM 3.1.3 上行 ONU 流量控制设备 ONU端口业务流控制设备见图 2。可选的，业务流可由每个端口的流量描述器进行整形处理，然后经过整形的流被映射到T-CONT并在分配控制下传送到OLT。对于GEM流，每个端口的上行业务流或者根据PIR来控制，或者通过PIR和SIR来控制。 PIR应等于SIR，或者大于SIR。这些参数通过OMCI提供。图 2 ONU 流量控制 3.2 定义下列定义适用于本部分。 3.2.1 动态带宽分配 Dynamic Bandwidth Assignment (DBA) 动态带宽分配是ONU（和相关T-CONT）动态请求上行带宽（直接或间接）的过程，以及通过OLT监管空闲帧或者ONU向OLT报告缓存状态，从而使OLT分配ONU上行带宽的方式。 5

YD/T ××××-×××× 3.2.2 基于非状态报告的动态带宽分配 Non-Status Reporting DBA（NSR-DBA） NSR-DBA不需要ONU报告就能完成带宽分配。它通过OLT自身的流量监管提供动态分配功能。 3.2.3 基于状态报告的动态带宽分配 Status Reporting DBA（SR-DBA） SR-DBA根据ONU发送的缓存状态报告分配带宽。 3.2.4 嵌入式OAM embedded OAM 嵌入式OAM提供对时间敏感的OAM功能，包括带宽授权、安全密钥交互和DBA相关功能。 3.2.5 GPON封装模式 GPON Encapsulation Mode (GEM) GEM是一种在GPON上封装数据的方式，虽然它可封装任何数据类型，但实际类型取决于业务情况。GEM提供面向连接的通信，其概念和成帧格式和GFP（通用成帧流程）类似。 3.2.6 物理层OAM Physical Layer OAM（PLOAM）物理层OAM提供PON管理功能，如测距、ONU激活、OMCC建立和告警传送。 3.2.7 端口 Port Port是GEM中复用成T-CONT的单位。一个T-CONT可定义一个或多个Port。OLT和 ONU之间的数据传送通过Port进行。GEM模式中Port由Port-ID唯一标识。 3.2.8 测距 Ranging 测距是测量每个ONU和OLT之间逻辑距离并确定传输定时的方式。它可避免同一ODN 中不同ONU发送的上行帧发生碰撞。 3.2.9 传输容器 Transmission Container（T-CONT） T-CONT用于管理传输汇聚层PON段中的上行带宽分配。T-CONT主要用于改善PON中的上行带宽使用情况。－ T-CONT承载GEM Port并向关联OLT报告缓存状态。－ T-CONT动态地接收来自OLT的由Alloc-ID标识的带宽授权。－一个T-CONT可承载不同业务等级的GEM流。－一个T-CONT可提供一个或多个物理队列并将其汇聚到一个逻辑缓存中。－ DBA-T-CONT状态报告概述了一个T-CONT的逻辑缓存状态。－一个T-CONT是TC层的一个发送实体，可透明传送高层信息。 6
