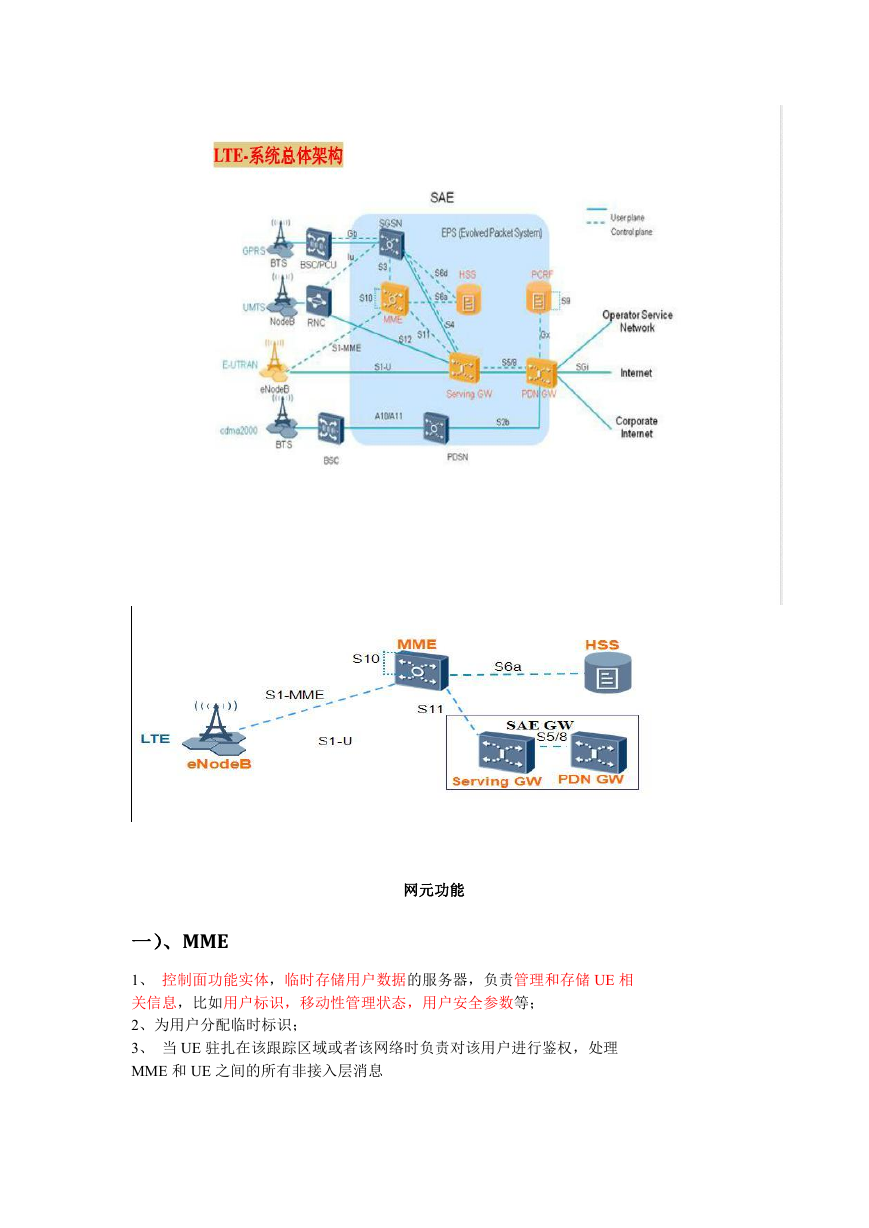

网络结构图:
网元功能
一)、MME
1、 控制面功能实体,临时存储用户数据的服务器,负责管理和存储 UE 相
关信息,比如用户标识,移动性管理状态,用户安全参数等;
2、为用户分配临时标识;
3、 当 UE 驻扎在该跟踪区域或者该网络时负责对该用户进行鉴权,处理
MME 和 UE 之间的所有非接入层消息

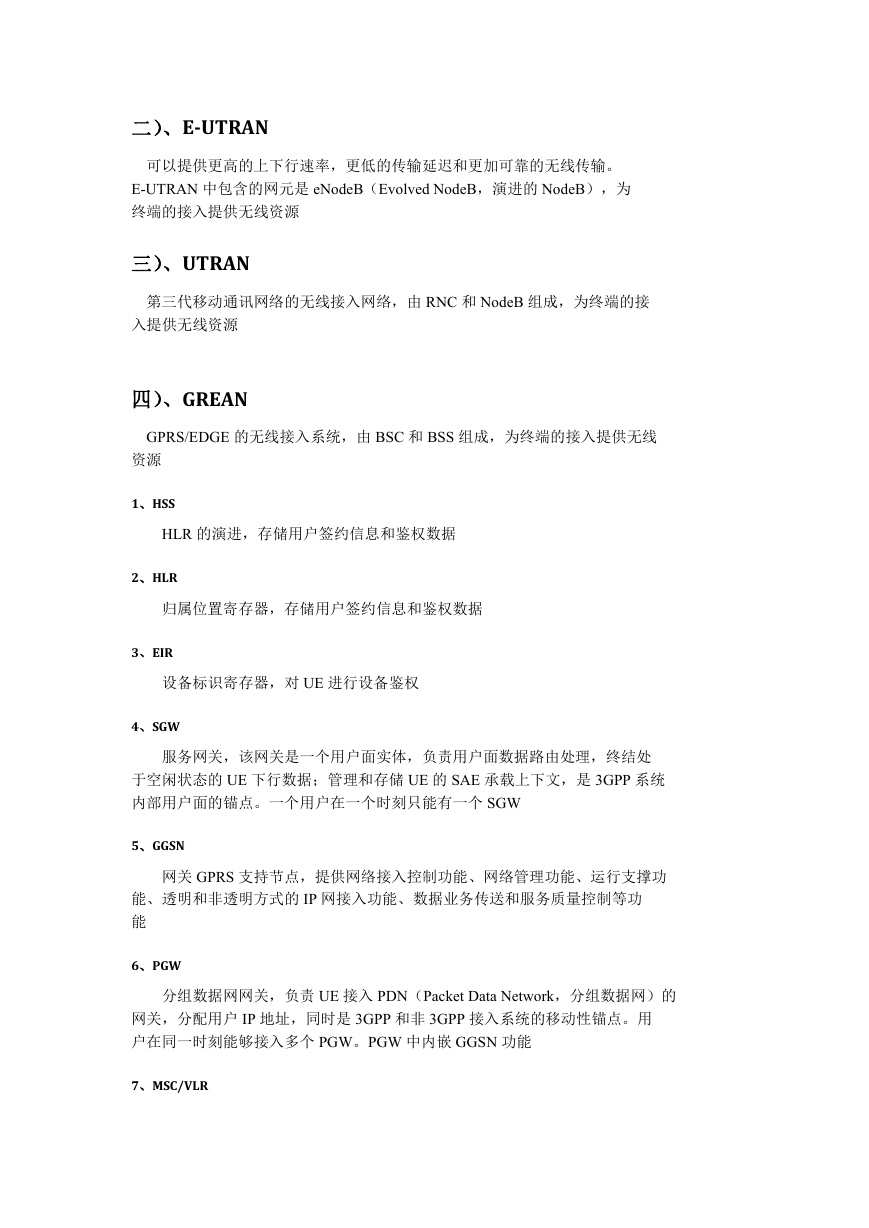

二)、E-UTRAN
可以提供更高的上下行速率,更低的传输延迟和更加可靠的无线传输。
E-UTRAN 中包含的网元是 eNodeB(Evolved NodeB,演进的 NodeB),为
终端的接入提供无线资源
三)、UTRAN
第三代移动通讯网络的无线接入网络,由 RNC 和 NodeB 组成,为终端的接
入提供无线资源
四)、GREAN
GPRS/EDGE 的无线接入系统,由 BSC 和 BSS 组成,为终端的接入提供无线
资源
1、HSS
HLR 的演进,存储用户签约信息和鉴权数据
2、HLR
归属位置寄存器,存储用户签约信息和鉴权数据
3、EIR
设备标识寄存器,对 UE 进行设备鉴权
4、SGW
服务网关,该网关是一个用户面实体,负责用户面数据路由处理,终结处
于空闲状态的 UE 下行数据;管理和存储 UE 的 SAE 承载上下文,是 3GPP 系统
内部用户面的锚点。一个用户在一个时刻只能有一个 SGW
5、GGSN
网关 GPRS 支持节点,提供网络接入控制功能、网络管理功能、运行支撑功
能、透明和非透明方式的 IP 网接入功能、数据业务传送和服务质量控制等功
能
6、PGW
分组数据网网关,负责 UE 接入 PDN(Packet Data Network,分组数据网)的
网关,分配用户 IP 地址,同时是 3GPP 和非 3GPP 接入系统的移动性锚点。用
户在同一时刻能够接入多个 PGW。PGW 中内嵌 GGSN 功能

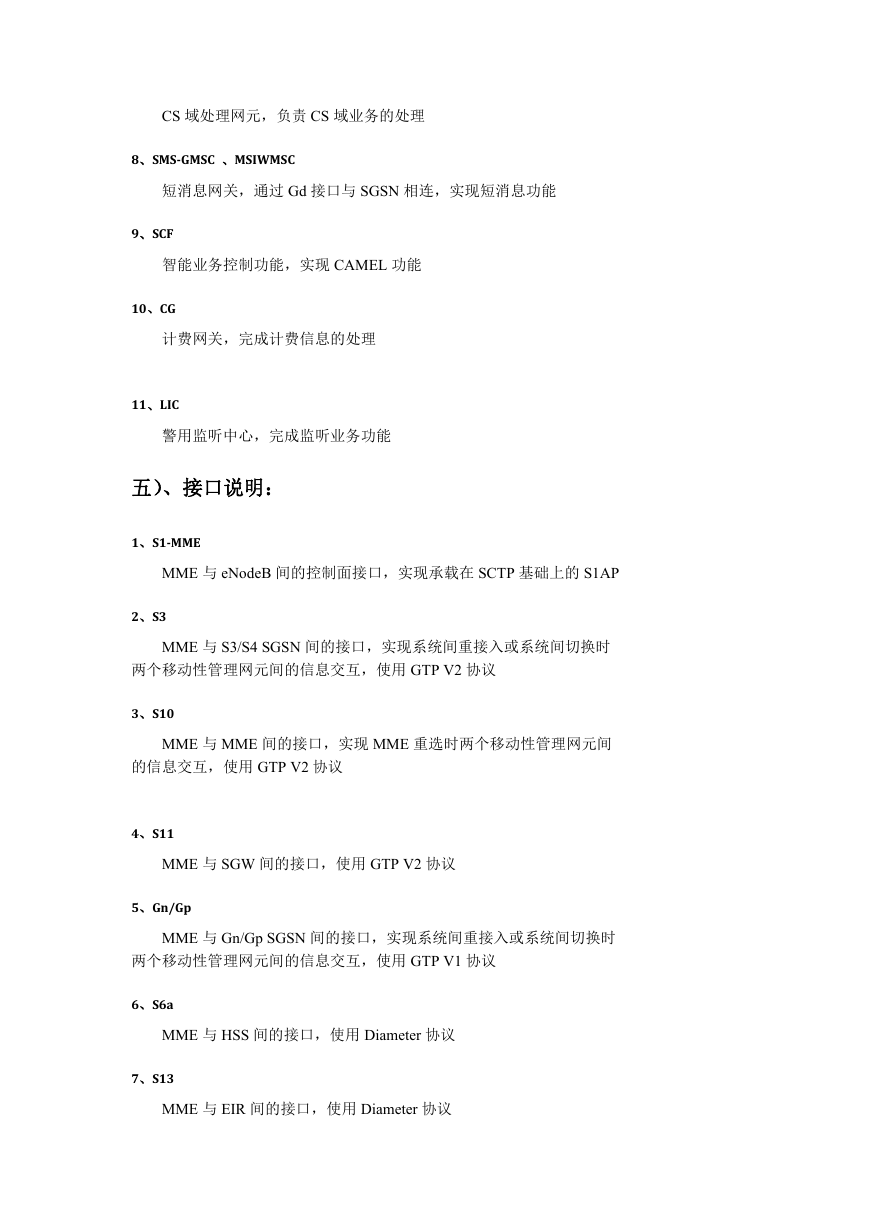

7、MSC/VLR
CS 域处理网元,负责 CS 域业务的处理
8、SMS-GMSC 、MSIWMSC
短消息网关,通过 Gd 接口与 SGSN 相连,实现短消息功能
9、SCF
智能业务控制功能,实现 CAMEL 功能
10、CG
计费网关,完成计费信息的处理
11、LIC
警用监听中心,完成监听业务功能
五)、接口说明:
1、S1-MME
MME 与 eNodeB 间的控制面接口,实现承载在 SCTP 基础上的 S1AP
2、S3
MME 与 S3/S4 SGSN 间的接口,实现系统间重接入或系统间切换时
两个移动性管理网元间的信息交互,使用 GTP V2 协议
3、S10
MME 与 MME 间的接口,实现 MME 重选时两个移动性管理网元间
的信息交互,使用 GTP V2 协议
4、S11
MME 与 SGW 间的接口,使用 GTP V2 协议
5、Gn/Gp
MME 与 Gn/Gp SGSN 间的接口,实现系统间重接入或系统间切换时
两个移动性管理网元间的信息交互,使用 GTP V1 协议
6、S6a
MME 与 HSS 间的接口,使用 Diameter 协议
7、S13
MME 与 EIR 间的接口,使用 Diameter 协议
附加:
ENodeB:
1.无线资源管理功能:包括无线承载控制,无线接入控制,连接移动性控制,UE 上的上下
行资源调度
2.IP 头压缩与用户数据流加密
3.UE 附着时 MME 选择
4.路由用户平面至 MME
5.寻呼消息的组织和发送
6.广播消息的组织和发送
7.以移动性或调度为目的的测量及测量报告配置
MME(移动性管理实体):
1.非接入层(NAS)信令的处理
2.分发寻呼消息至 ENodeB
3.接入层安全性控制
4.移动性管理及涉及核心网节点之间的信令控制
5.空闲状态移动性控制
6.SAE 承载控制
7.NAS 信令的加密及完整性保护
8.跟踪区列表管理
9.PGW 与 SGW 选择
10.向 2G/3G 切换时 SGSN 选择
11.鉴权 漫游
S—GW(服务网关):
1.终止因寻呼产生的用户面数据
2.支持 UE 移动性的用户平面切换
3.合法监听
4.分组数据的路由与转发
5.传输层分组数据的标记
6.运营商间用户计费统计
7.用户计费
8.IP 头压缩
9.E-NodeB 间切换的锚点
10.路由优化和用户漫游时 QoS 和计费策略实现功能

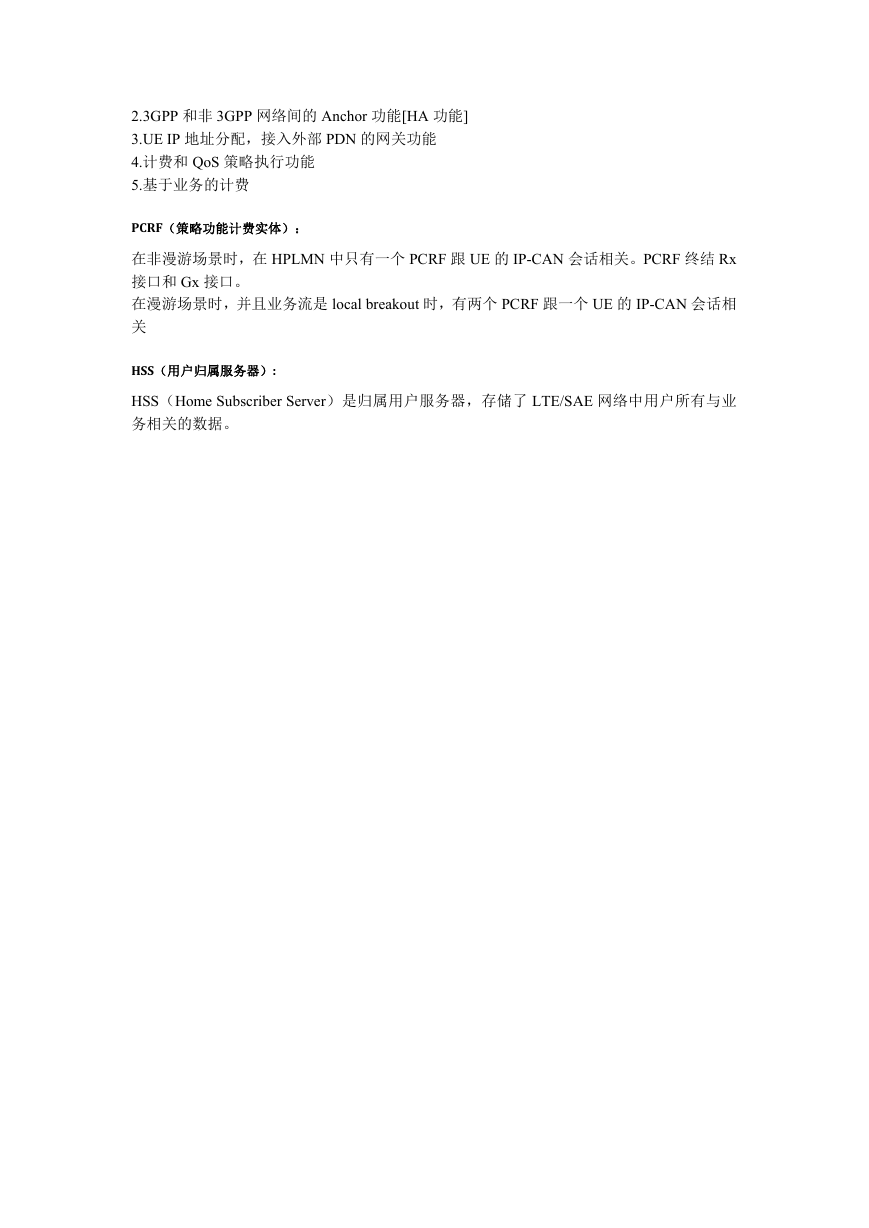

P—GW(PDN 网关):
1.分组路由和转发
2.3GPP 和非 3GPP 网络间的 Anchor 功能[HA 功能]
3.UE IP 地址分配,接入外部 PDN 的网关功能
4.计费和 QoS 策略执行功能
5.基于业务的计费
PCRF(策略功能计费实体):
在非漫游场景时,在 HPLMN 中只有一个 PCRF 跟 UE 的 IP-CAN 会话相关。PCRF 终结 Rx
接口和 Gx 接口。
在漫游场景时,并且业务流是 local breakout 时,有两个 PCRF 跟一个 UE 的 IP-CAN 会话相
关
HSS(用户归属服务器):
HSS(Home Subscriber Server)是归属用户服务器,存储了 LTE/SAE 网络中用户所有与业
务相关的数据。
