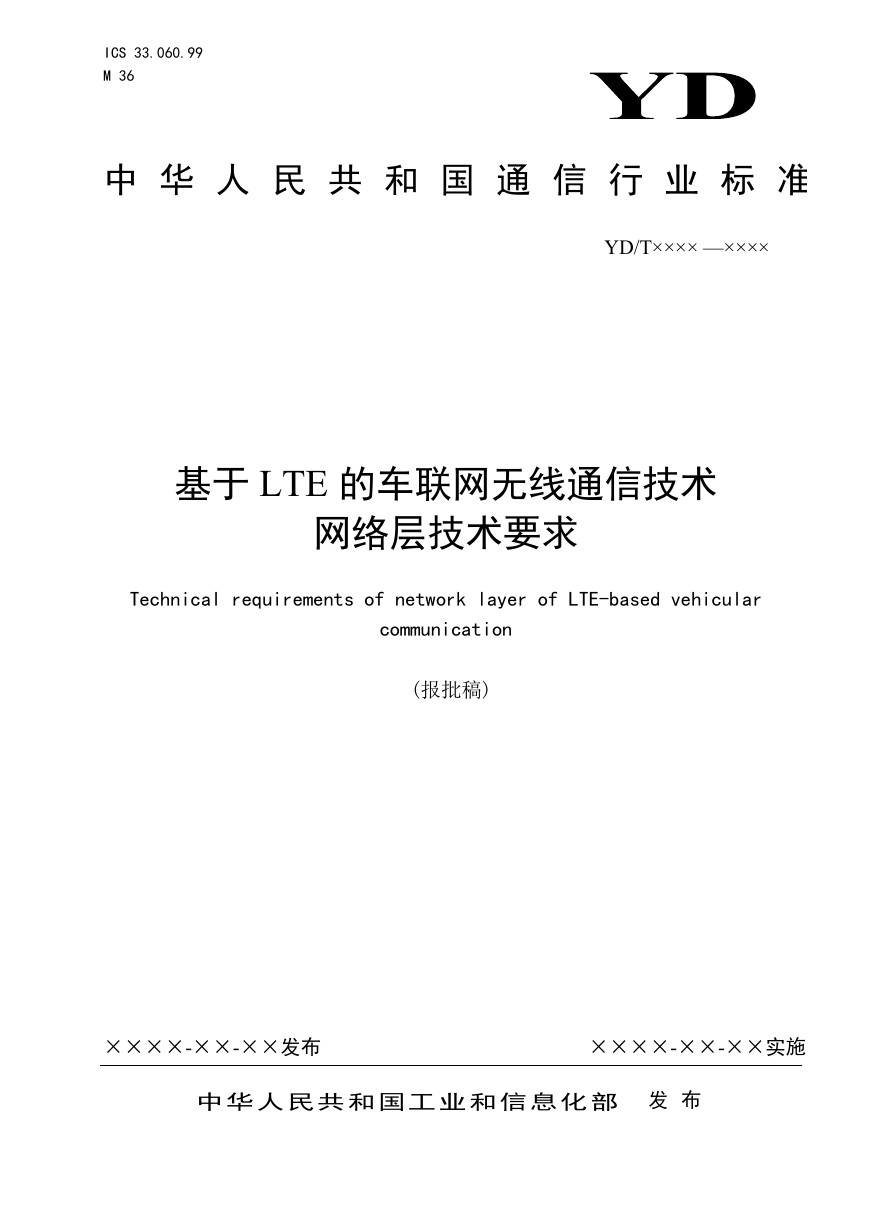

ICS 33.060.99 M 36 中华人民共和国通信行业标准 YD/T×××× —×××× 基于 LTE 的车联网无线通信技术网络层技术要求 Technical requirements of network layer of LTE-based vehicular communication (报批稿) ××××-××-××发布 ××××-××-××实施中华人民共和国工业和信息化部发布

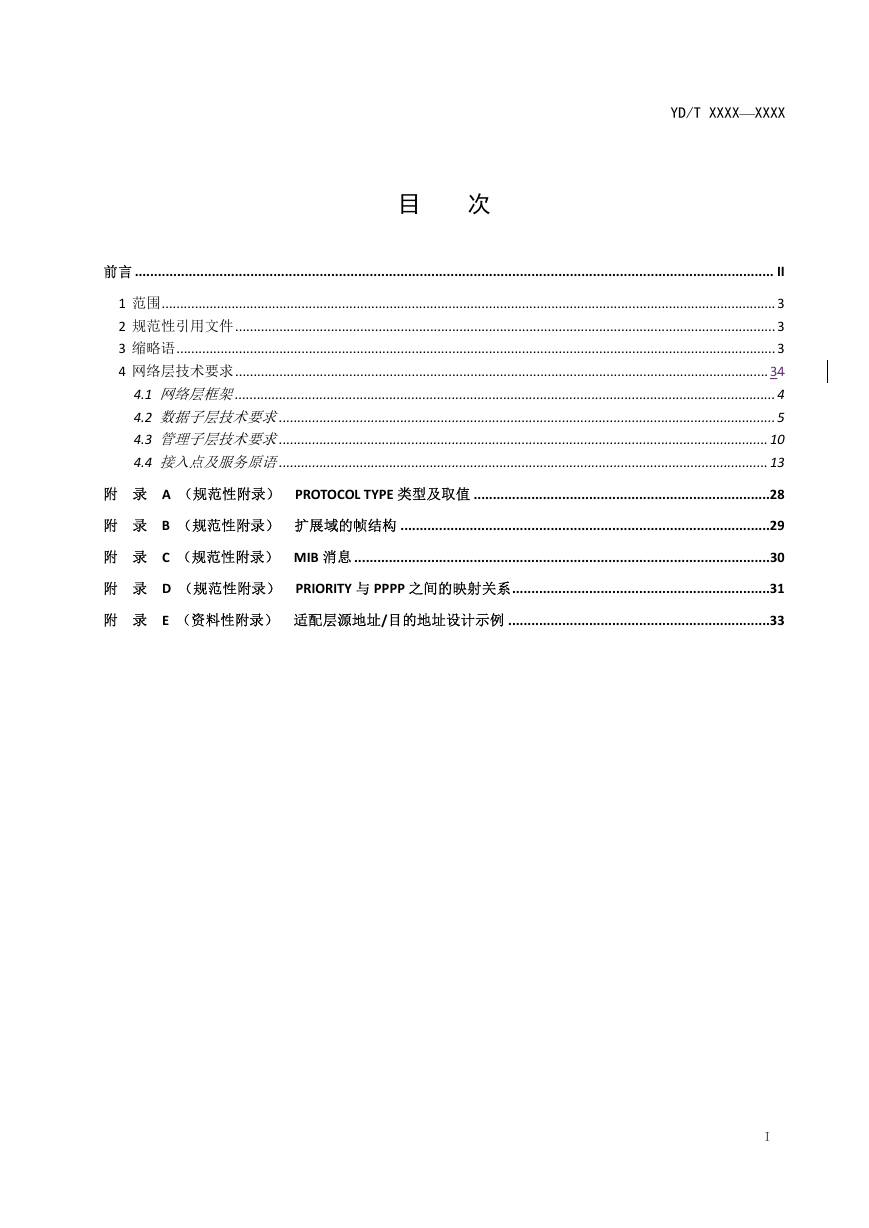

YD/T XXXX—XXXX 目次前言 ...................................................................................................................................................................... II 1 范围 ....................................................................................................................................................................... 3 2 规范性引用文件 ................................................................................................................................................... 3 3 缩略语 ................................................................................................................................................................... 3 4 网络层技术要求 ................................................................................................................................................. 34 4.1 网络层框架 ................................................................................................................................................... 4 4.2 数据子层技术要求 ....................................................................................................................................... 5 4.3 管理子层技术要求 ..................................................................................................................................... 10 4.4 接入点及服务原语 ..................................................................................................................................... 13 附录 A （规范性附录） PROTOCOL TYPE 类型及取值 .............................................................................28 附录 B （规范性附录）扩展域的帧结构 ................................................................................................29 附录 C （规范性附录） MIB 消息 ............................................................................................................30 附录 D （规范性附录） PRIORITY 与 PPPP 之间的映射关系 ...................................................................31 附录 E （资料性附录）适配层源地址/目的地址设计示例 ....................................................................33 I

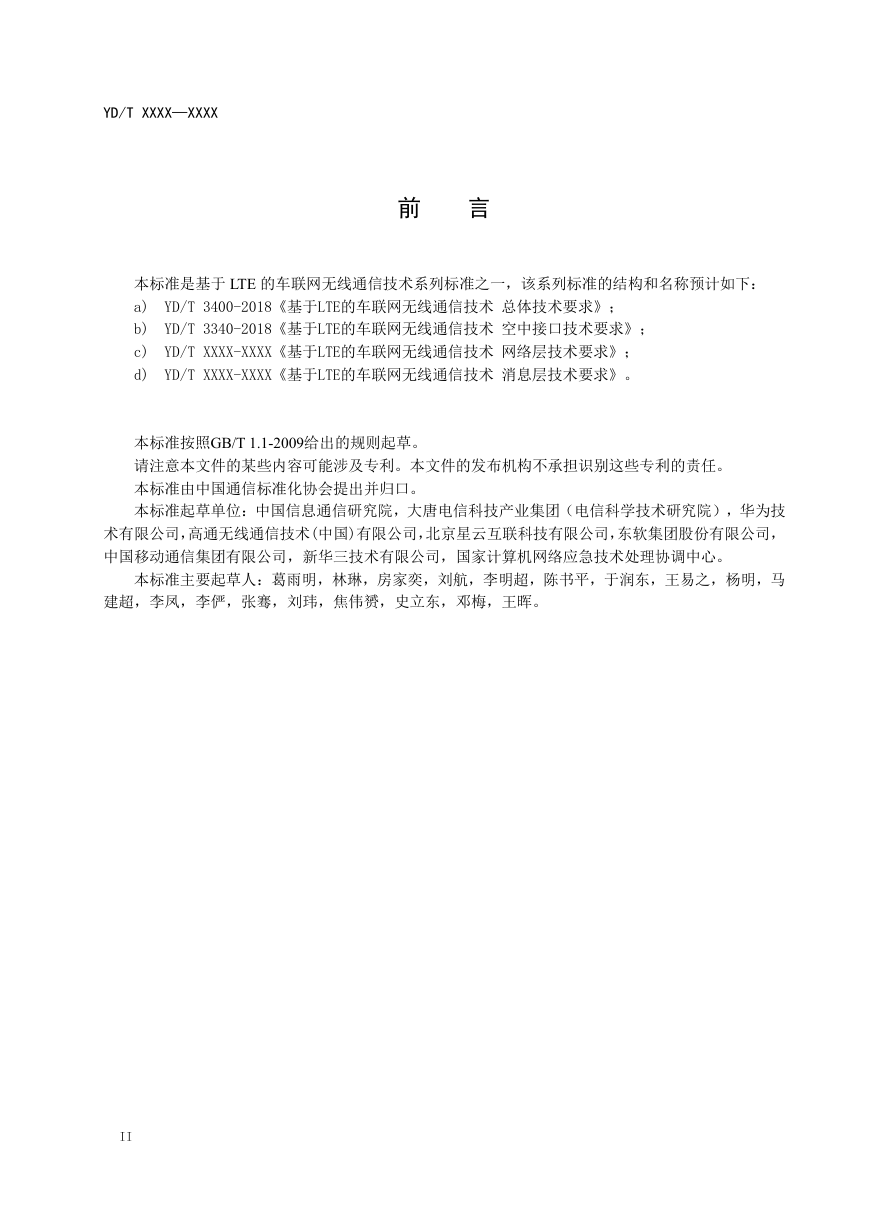

YD/T XXXX—XXXX 前言本标准是基于 LTE 的车联网无线通信技术系列标准之一，该系列标准的结构和名称预计如下： a) YD/T 3400-2018《基于LTE的车联网无线通信技术总体技术要求》； b) YD/T 3340-2018《基于LTE的车联网无线通信技术空中接口技术要求》； c) YD/T XXXX-XXXX《基于LTE的车联网无线通信技术网络层技术要求》； d) YD/T XXXX-XXXX《基于LTE的车联网无线通信技术消息层技术要求》。本标准按照GB/T 1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院，大唐电信科技产业集团（电信科学技术研究院），华为技术有限公司，高通无线通信技术(中国)有限公司，北京星云互联科技有限公司，东软集团股份有限公司，中国移动通信集团有限公司，新华三技术有限公司，国家计算机网络应急技术处理协调中心。本标准主要起草人：葛雨明，林琳，房家奕，刘航，李明超，陈书平，于润东，王易之，杨明，马建超，李凤，李俨，张骞，刘玮，焦伟赟，史立东，邓梅，王晖。 II

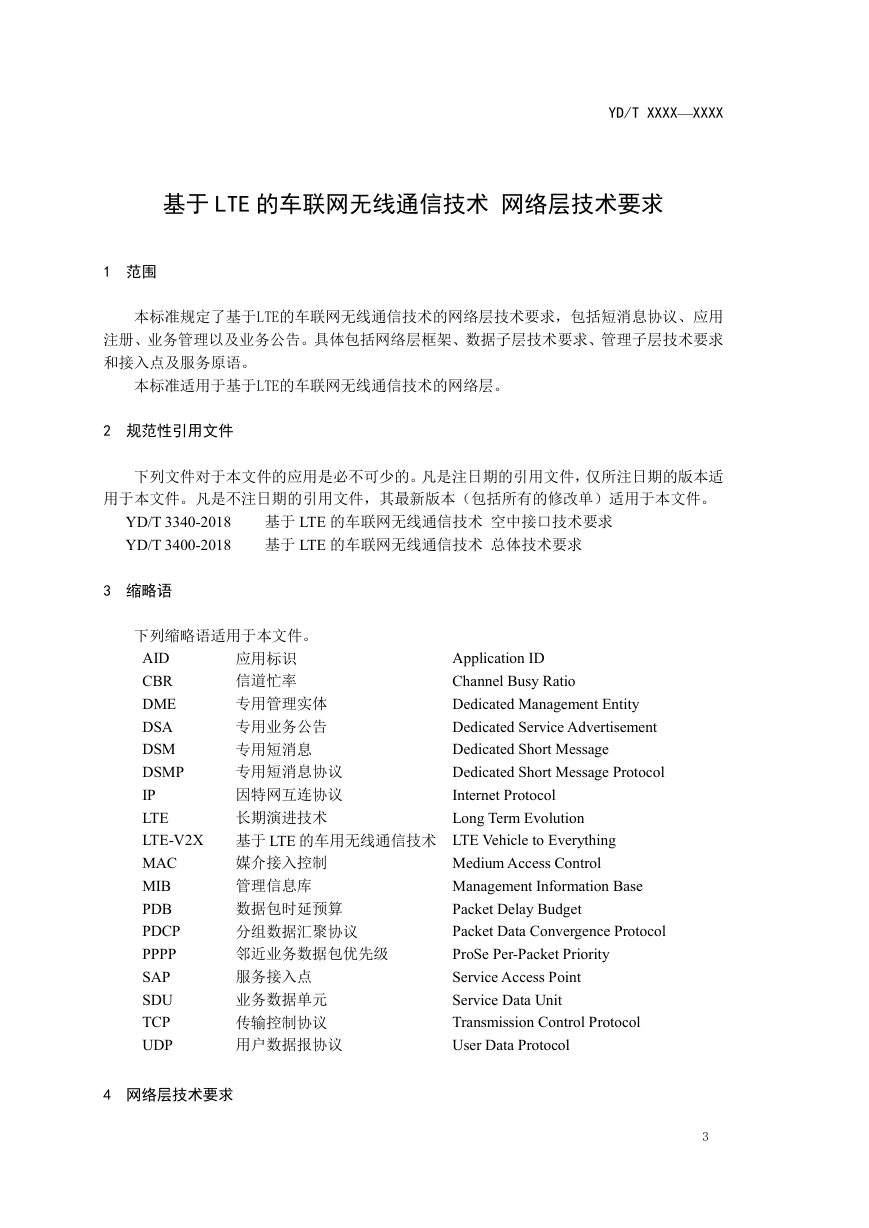

YD/T XXXX—XXXX 基于 LTE 的车联网无线通信技术网络层技术要求 1 范围本标准规定了基于LTE的车联网无线通信技术的网络层技术要求，包括短消息协议、应用注册、业务管理以及业务公告。具体包括网络层框架、数据子层技术要求、管理子层技术要求和接入点及服务原语。本标准适用于基于LTE的车联网无线通信技术的网络层。 2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 YD/T 3340-2018 基于 LTE 的车联网无线通信技术空中接口技术要求 YD/T 3400-2018 基于 LTE 的车联网无线通信技术总体技术要求 3 缩略语应用标识信道忙率专用管理实体专用业务公告专用短消息专用短消息协议因特网互连协议长期演进技术下列缩略语适用于本文件。 AID CBR DME DSA DSM DSMP IP LTE LTE-V2X 基于 LTE 的车用无线通信技术 LTE Vehicle to Everything MAC MIB PDB PDCP PPPP SAP SDU TCP UDP 媒介接入控制管理信息库数据包时延预算分组数据汇聚协议邻近业务数据包优先级服务接入点业务数据单元传输控制协议用户数据报协议 Application ID Channel Busy Ratio Dedicated Management Entity Dedicated Service Advertisement Dedicated Short Message Dedicated Short Message Protocol Internet Protocol Long Term Evolution Medium Access Control Management Information Base Packet Delay Budget Packet Data Convergence Protocol ProSe Per-Packet Priority Service Access Point Service Data Unit Transmission Control Protocol User Data Protocol 4 网络层技术要求 3

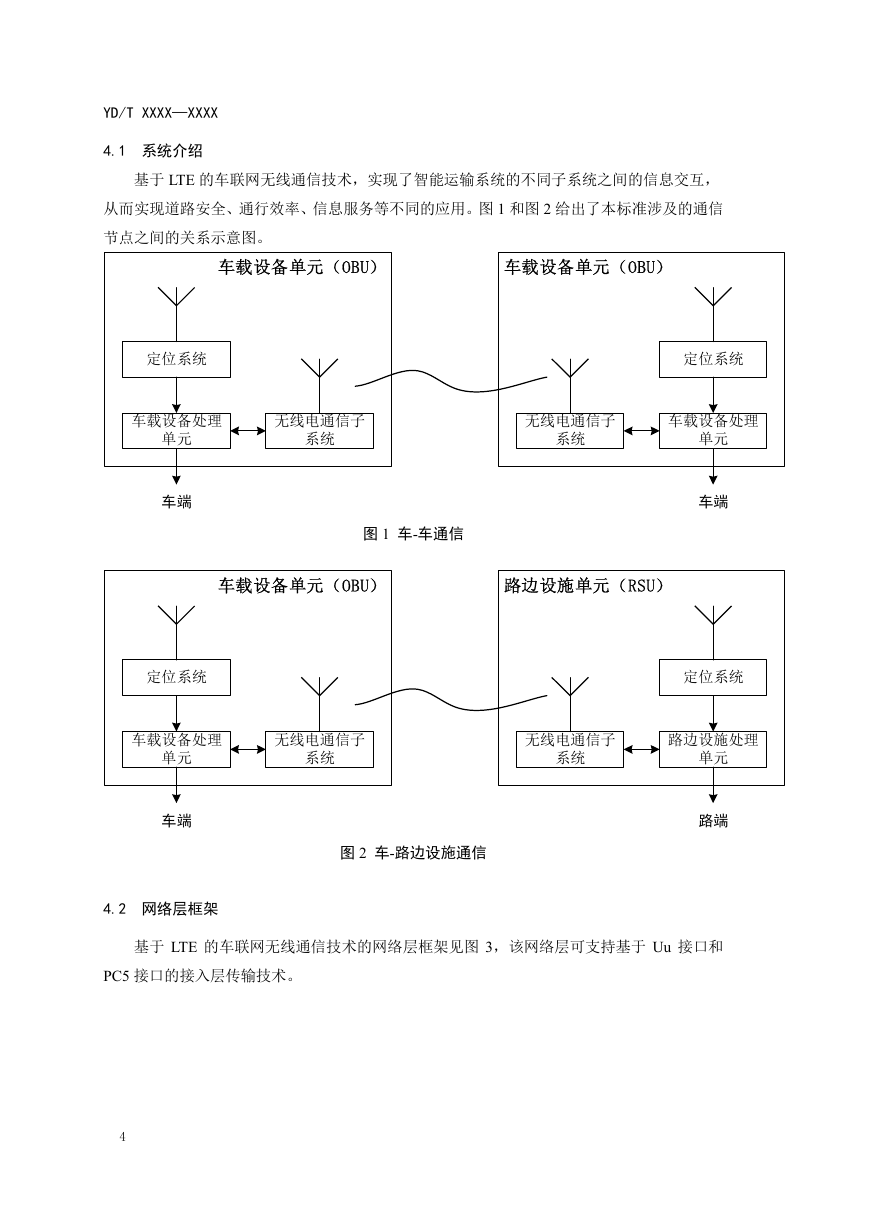

YD/T XXXX—XXXX 4.1 系统介绍基于 LTE 的车联网无线通信技术，实现了智能运输系统的不同子系统之间的信息交互，从而实现道路安全、通行效率、信息服务等不同的应用。图 1 和图 2 给出了本标准涉及的通信节点之间的关系示意图。车载设备单元（OBU）车载设备单元（OBU）定位系统定位系统车载设备处理无线电通信子无线电通信子车载设备处理系统系统单元车端单元车端图 1 车-车通信车载设备单元（OBU）路边设施单元（RSU）定位系统定位系统车载设备处理无线电通信子无线电通信子路边设施处理单元车端 4.2 网络层框架系统系统图 2 车-路边设施通信单元路端基于 LTE 的车联网无线通信技术的网络层框架见图 3，该网络层可支持基于 Uu 接口和 PC5 接口的接入层传输技术。 4

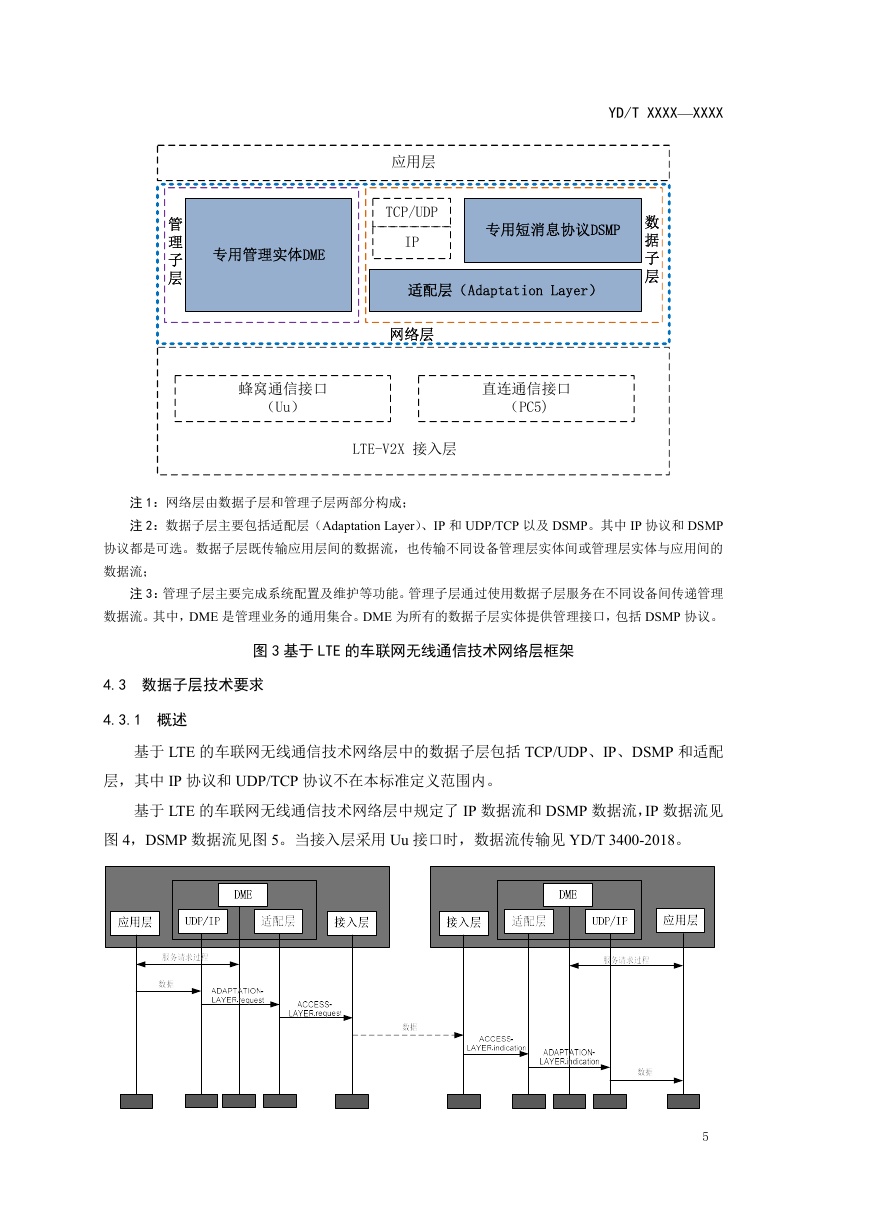

YD/T XXXX—XXXX 管理子层专用管理实体DME 应用层 TCP/UDP IP 专用短消息协议DSMP 适配层（Adaptation Layer）网络层蜂窝通信接口（Uu）直连通信接口（PC5) LTE-V2X 接入层数据子层注 1：网络层由数据子层和管理子层两部分构成；注 2：数据子层主要包括适配层（Adaptation Layer）、IP 和 UDP/TCP 以及 DSMP。其中 IP 协议和 DSMP 协议都是可选。数据子层既传输应用层间的数据流，也传输不同设备管理层实体间或管理层实体与应用间的数据流；注 3：管理子层主要完成系统配置及维护等功能。管理子层通过使用数据子层服务在不同设备间传递管理数据流。其中，DME 是管理业务的通用集合。DME 为所有的数据子层实体提供管理接口，包括 DSMP 协议。图 3 基于 LTE 的车联网无线通信技术网络层框架 4.3 数据子层技术要求 4.3.1 概述基于 LTE 的车联网无线通信技术网络层中的数据子层包括 TCP/UDP、IP、DSMP 和适配层，其中 IP 协议和 UDP/TCP 协议不在本标准定义范围内。基于 LTE 的车联网无线通信技术网络层中规定了 IP 数据流和 DSMP 数据流，IP 数据流见图 4，DSMP 数据流见图 5。当接入层采用 Uu 接口时，数据流传输见 YD/T 3400-2018。 5

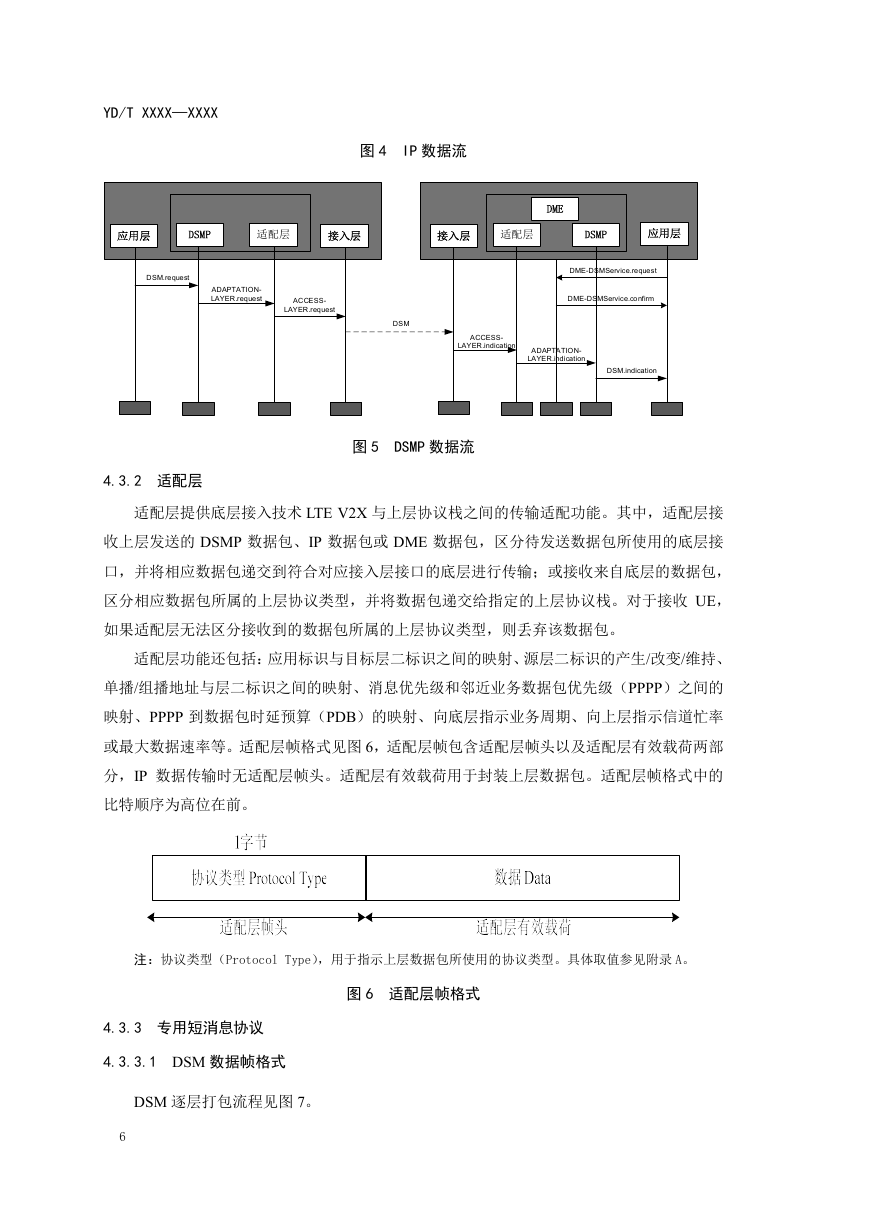

YD/T XXXX—XXXX 图 4 IP 数据流 DME 应用层 DSMP 适配层接入层接入层适配层 DSMP 应用层 DSM.request ADAPTATION- LAYER.request ACCESS- LAYER.request DME-DSMService.request DME-DSMService.confirm DSM ACCESS- LAYER.indication ADAPTATION- LAYER.indication DSM.indication 4.3.2 适配层图 5 DSMP 数据流适配层提供底层接入技术 LTE V2X 与上层协议栈之间的传输适配功能。其中，适配层接收上层发送的 DSMP 数据包、IP 数据包或 DME 数据包，区分待发送数据包所使用的底层接口，并将相应数据包递交到符合对应接入层接口的底层进行传输；或接收来自底层的数据包，区分相应数据包所属的上层协议类型，并将数据包递交给指定的上层协议栈。对于接收 UE，如果适配层无法区分接收到的数据包所属的上层协议类型，则丢弃该数据包。适配层功能还包括：应用标识与目标层二标识之间的映射、源层二标识的产生/改变/维持、单播/组播地址与层二标识之间的映射、消息优先级和邻近业务数据包优先级（PPPP）之间的映射、PPPP 到数据包时延预算（PDB）的映射、向底层指示业务周期、向上层指示信道忙率或最大数据速率等。适配层帧格式见图 6，适配层帧包含适配层帧头以及适配层有效载荷两部分，IP 数据传输时无适配层帧头。适配层有效载荷用于封装上层数据包。适配层帧格式中的比特顺序为高位在前。注：协议类型（Protocol Type），用于指示上层数据包所使用的协议类型。具体取值参见附录 A。图 6 适配层帧格式 4.3.3 专用短消息协议 4.3.3.1 DSM 数据帧格式 DSM 逐层打包流程见图 7。 6
