Simulink入门

Simulink的启动

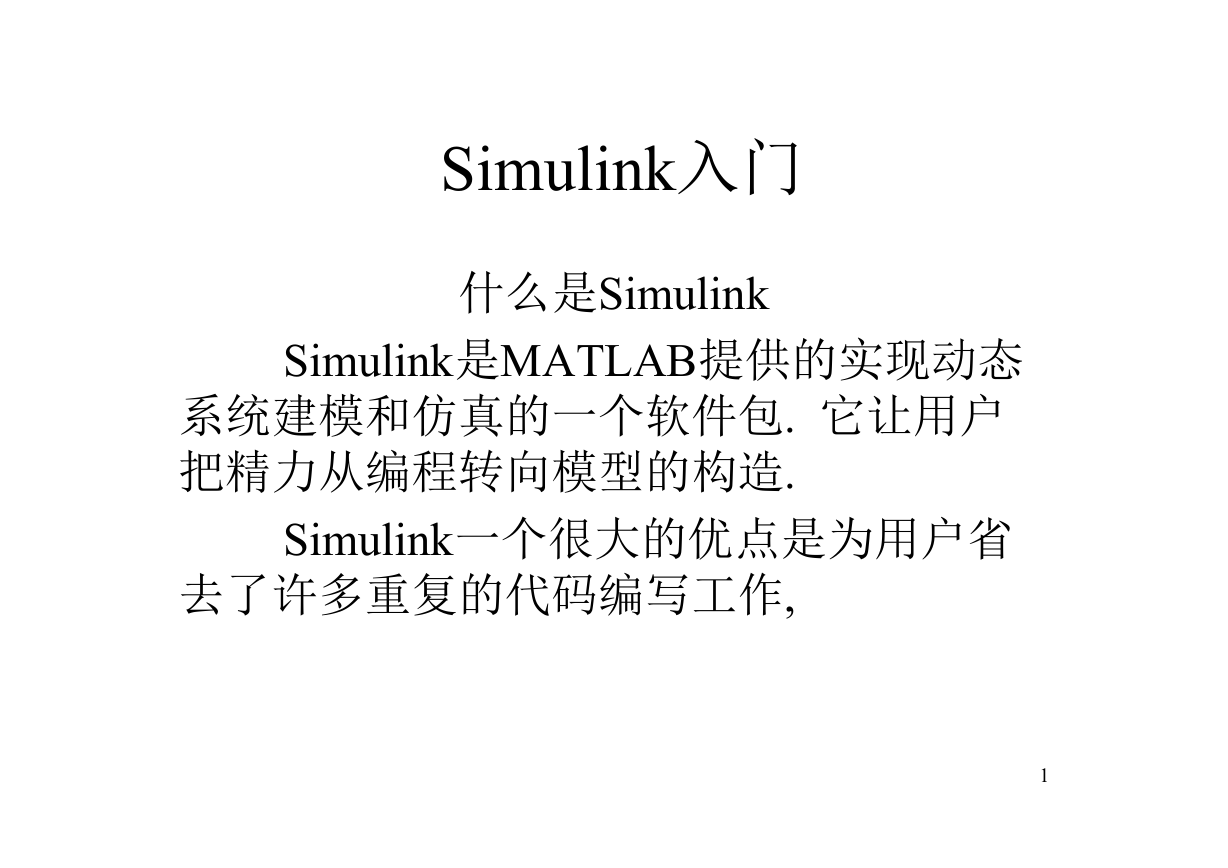

Simulink入门什么是Simulink Simulink是MATLAB提供的实现动态系统建模和仿真的一个软件包. 它让用户把精力从编程转向模型的构造. Simulink一个很大的优点是为用户省去了许多重复的代码编写工作, 1

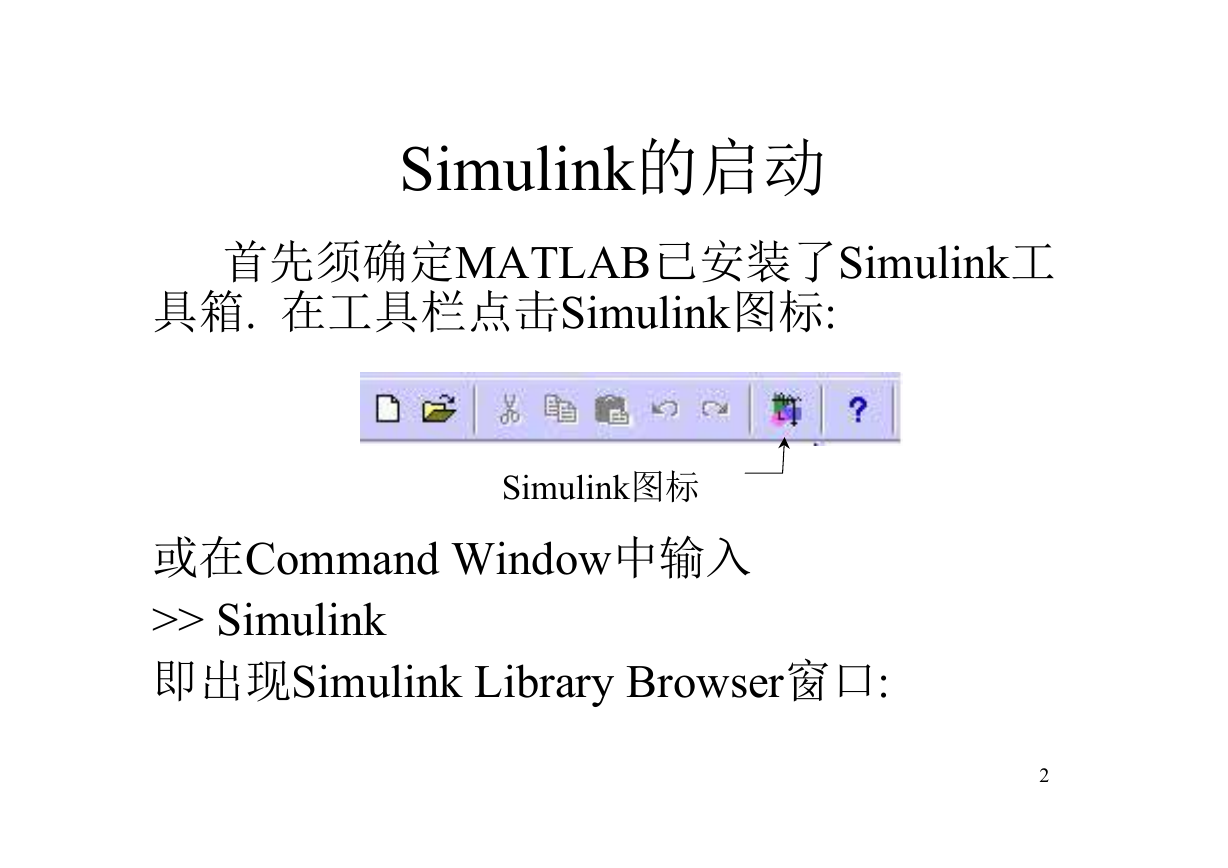

Simulink的启动首先须确定MATLAB已安装了Simulink工具箱. 在工具栏点击Simulink图标: Simulink图标或在Command Window中输入 >> Simulink 即出现Simulink Library Browser窗口: 2

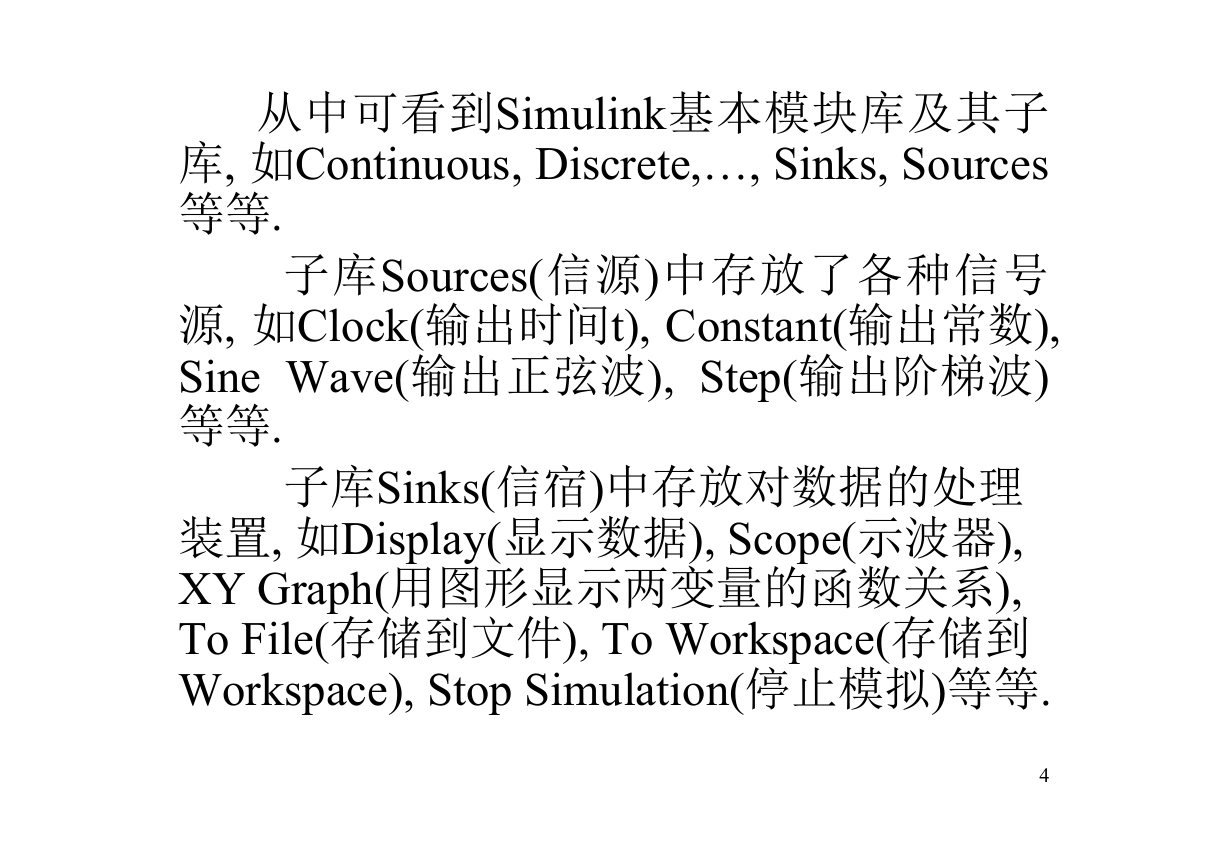

从中可看到Simulink基本模块库及其子库, 如Continuous, Discrete,…, Sinks, Sources 等等. 子库Sources(信源)中存放了各种信号源, 如Clock(输出时间t), Constant(输出常数), Sine Wave(输出正弦波), Step(输出阶梯波) 等等. 子库Sinks(信宿)中存放对数据的处理装置, 如Display(显示数据), Scope(示波器), XY Graph(用图形显示两变量的函数关系), To File(存储到文件), To Workspace(存储到 Workspace), Stop Simulation(停止模拟)等等. 4

子库Continuous和Discrete分别存放连续和离散的函数, 如连续函数有Derivative(求导数), Integrator(积分器), State-Space(状态空间), Transfer Fcn( 传递函数 ) 等等 , 离散的有 Discrete Transfer Fcn(离散传递函数), Discrete Filter(离散滤波器), Discrete State-Space(离散状态空间)等等. 在Simulink Library Browser窗口中, 建立一个新模型(new model), 即打开一个新的空白模型窗口, 用鼠标左键点取所需要的模块拖到模型窗口中, 用鼠标左键在模块间建立连接线(若在已有连接线上分叉则用右键)即可. 5

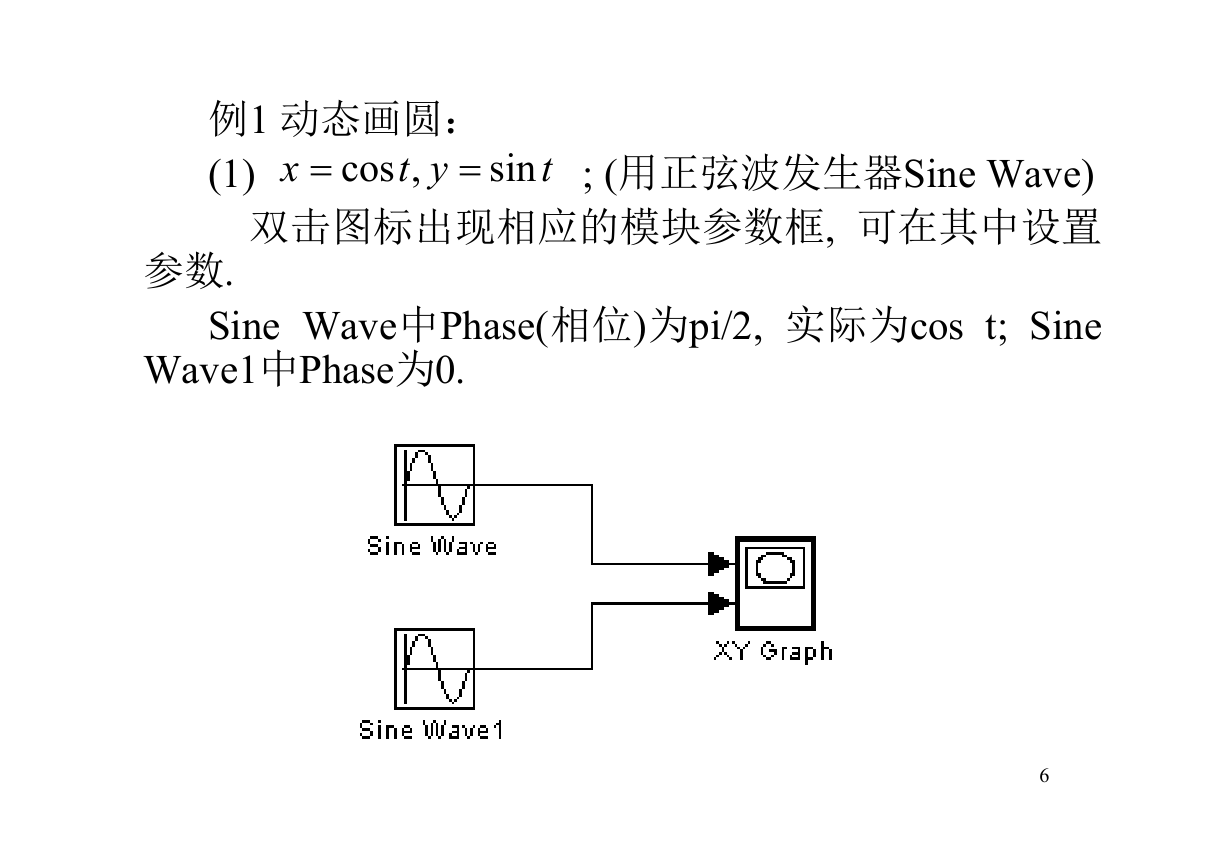

例1 动态画圆： = (1) ; (用正弦波发生器Sine Wave) 双击图标出现相应的模块参数框, 可在其中设置 cos yt , sin t x = 参数. Sine Wave中Phase(相位)为pi/2, 实际为cos t; Sine Wave1中Phase为0. 6

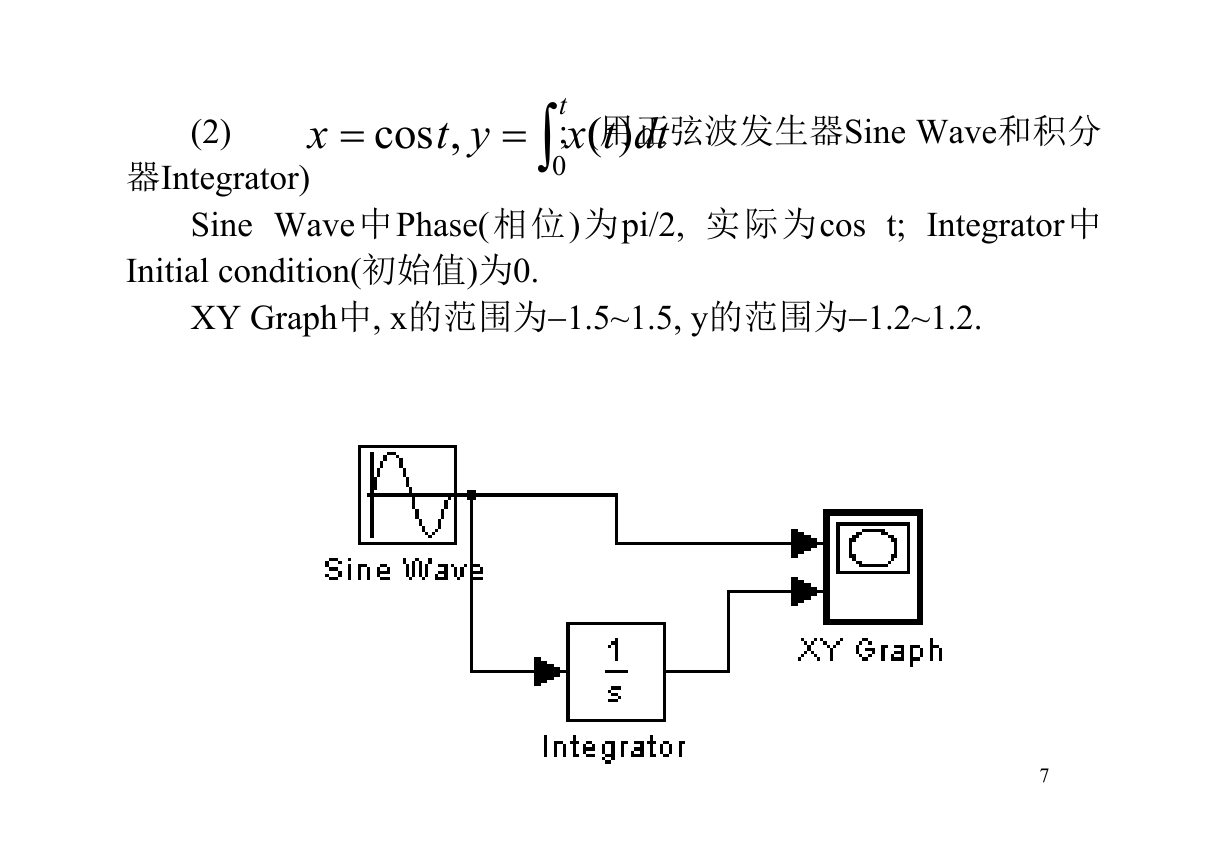

(2) ; (用正弦波发生器Sine Wave和积分 = cos yt , x 器Integrator) t tx )( dt ∫= 0 Sine Wave中Phase(相位)为pi/2, 实际为cos t; Integrator中 Initial condition(初始值)为0. XY Graph中, x的范围为−1.5~1.5, y的范围为−1.2~1.2. 7

⎧ ⎨ ⎩ x & y & −= x , = xy , y 1)0( = 0)0( = (3) (用状态空间State-Space) State-Space中, A=[0,−1;1,0], B=[0;0], C=[1,0;0,1], D=[0;0]. Initial conditions为[1;0]. 双击XY Graph图标, 可定x的范围为−1.5~1.5, y的范围为−1.2~1.2. Scope的y刻度可右击示波器刻度区出现对话框, 进入Axes Propeties窗口确定. 8
