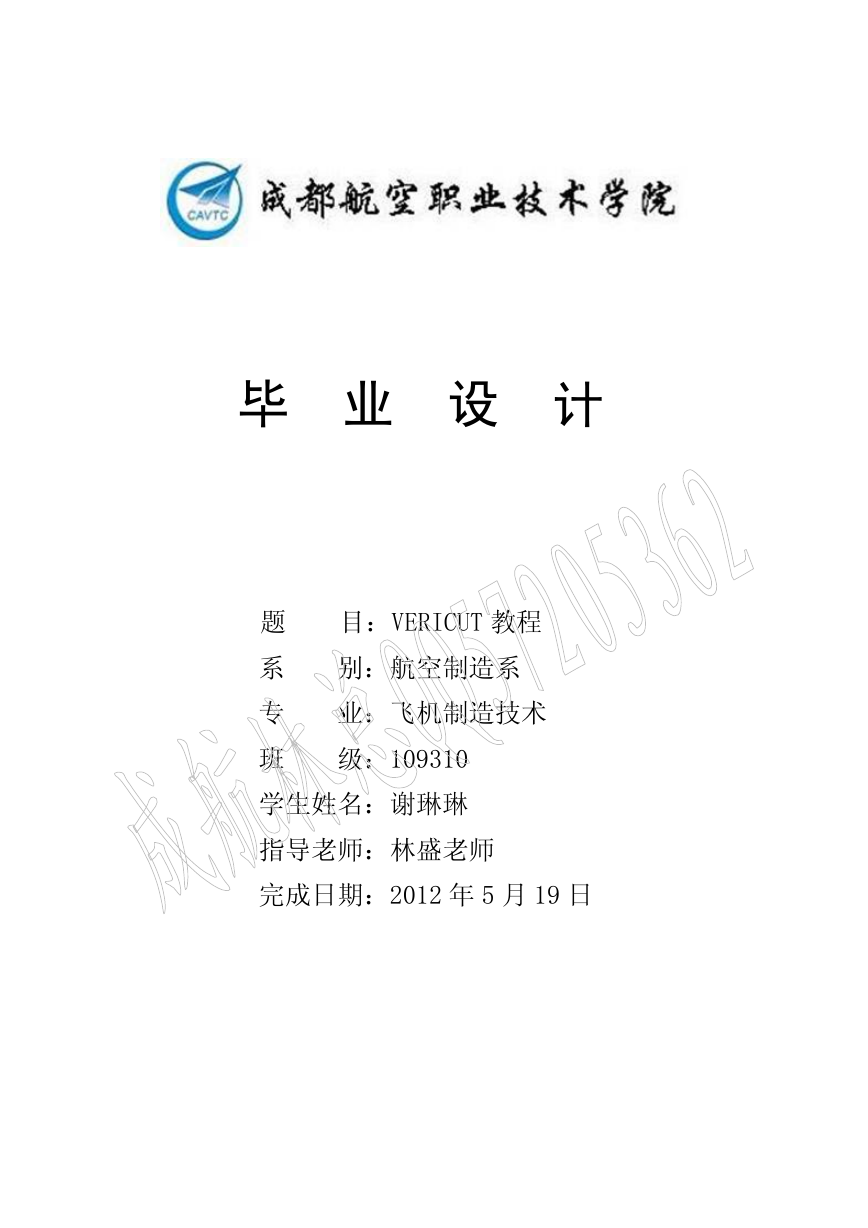

毕业设计题目：VERICUT 教程系别：航空制造系专业：飞机制造技术班级：109310 学生姓名：谢琳琳指导老师：林盛老师完成日期：2012 年 5 月 19 日

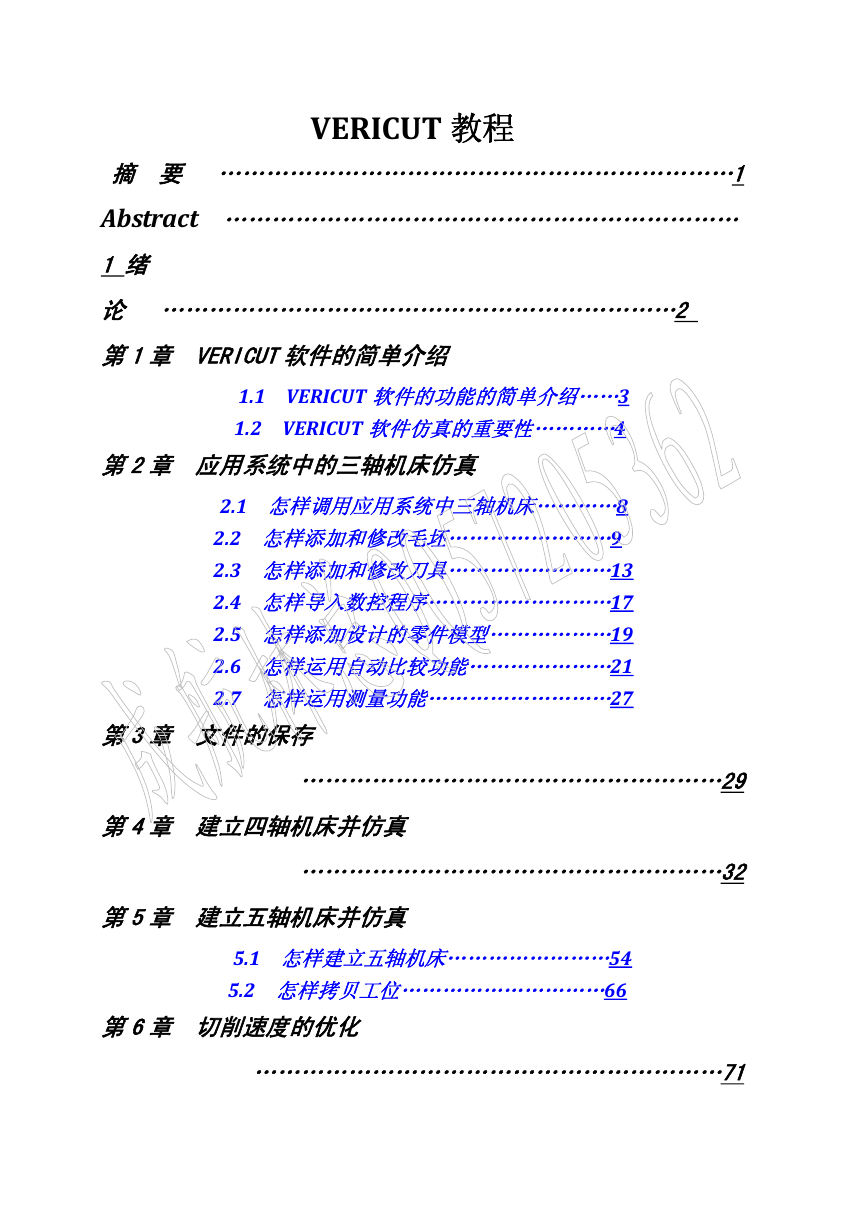

VERICUT 教程摘要 …………………………………………………………1 Abstract ………………………………………………………… 1 绪论 …………………………………………………………2 第 1 章 VERICUT 软件的简单介绍 1.1 VERICUT 软件的功能的简单介绍……3 1.2 VERICUT 软件仿真的重要性…………4 第 2 章应用系统中的三轴机床仿真 2.1 怎样调用应用系统中三轴机床…………8 2.2 怎样添加和修改毛坯……………………9 2.3 怎样添加和修改刀具……………………13 2.4 怎样导入数控程序………………………17 2.5 怎样添加设计的零件模型………………19 2.6 怎样运用自动比较功能…………………21 2.7 怎样运用测量功能………………………27 第 3 章文件的保存 ………………………………………………29 第 4 章建立四轴机床并仿真 ………………………………………………32 第 5 章建立五轴机床并仿真 5.1 怎样建立五轴机床……………………54 5.2 怎样拷贝工位…………………………66 第 6 章切削速度的优化 ……………………………………………………71

摘要随着科技的发展，机械产品日益复杂，精密化，社会对机械产品的质量要求越来越高，加工效率在不断提高。在加工前应用 VERICUT 软件仿真，可以大幅度提高加工效率，改善加工质量，优化数控程序，并降低生产成本，对现代制造业的发展具有重要意义。本文就是详细的介绍了 VERICUT 软件的具体操作步骤。 Abstract With the development of science and technology, mechanical products increasingly complex, precision, society of mechanical products quality requirements more and more high, processing efficiency in the continuous improvement. In the process VERICUT software simulation application before, which could increase the processing efficiency, improve the machining quality, optimize the nc program, and reduce the production cost, the development of modern manufacturing industry has important significance. This paper is introduced the VERICUT software concrete operation steps. 1

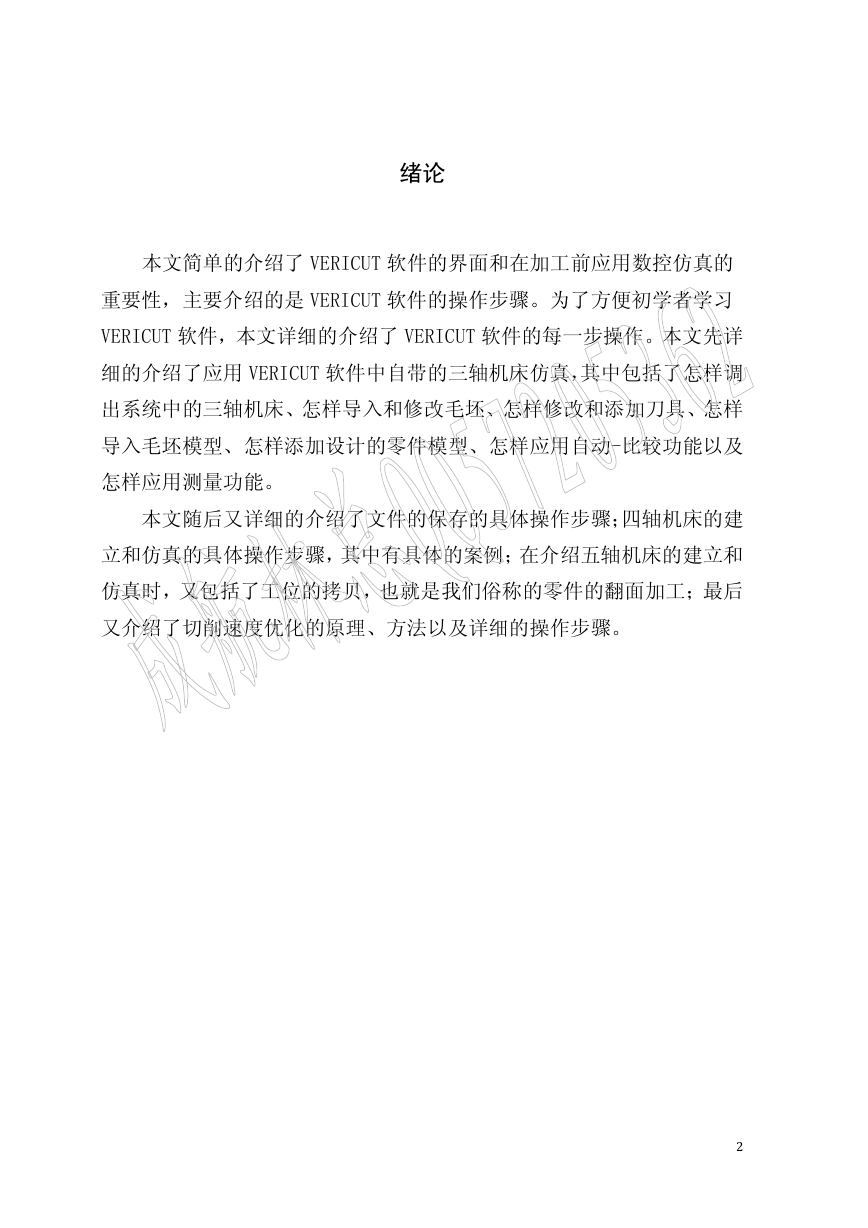

绪论本文简单的介绍了 VERICUT 软件的界面和在加工前应用数控仿真的重要性，主要介绍的是 VERICUT 软件的操作步骤。为了方便初学者学习 VERICUT 软件，本文详细的介绍了 VERICUT 软件的每一步操作。本文先详细的介绍了应用 VERICUT 软件中自带的三轴机床仿真，其中包括了怎样调出系统中的三轴机床、怎样导入和修改毛坯、怎样修改和添加刀具、怎样导入毛坯模型、怎样添加设计的零件模型、怎样应用自动-比较功能以及怎样应用测量功能。本文随后又详细的介绍了文件的保存的具体操作步骤；四轴机床的建立和仿真的具体操作步骤，其中有具体的案例；在介绍五轴机床的建立和仿真时，又包括了工位的拷贝，也就是我们俗称的零件的翻面加工；最后又介绍了切削速度优化的原理、方法以及详细的操作步骤。 2

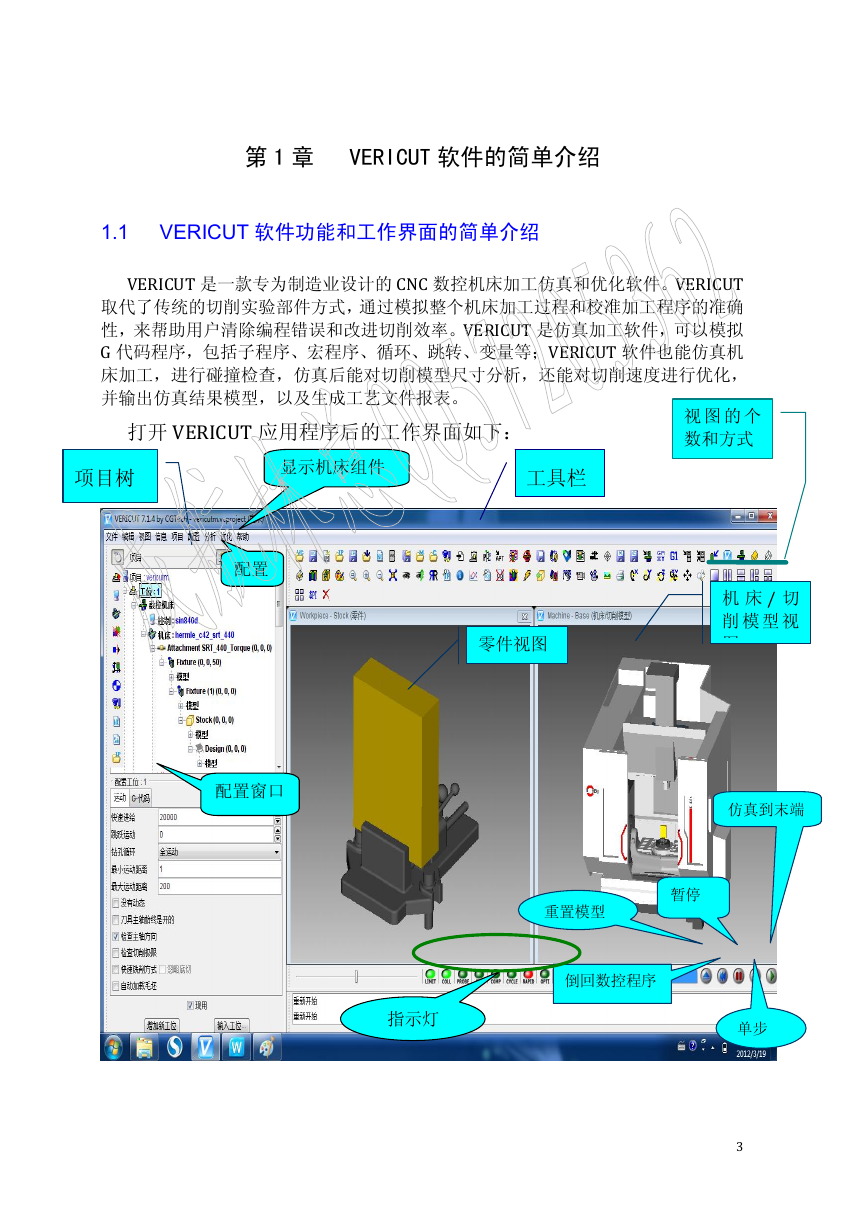

1.1 VERICUT 软件功能和工作界面的简单介绍 VERICUT 是一款专为制造业设计的CNC 数控机床加工仿真和优化软件。VERICUT 性，来帮助用户清除编程错误和改进切削效率。VERICUT 是仿真加工软件，可以模拟 G 代码程序，包括子程序、宏程序、循环、跳转、变量等；VERICUT 软件也能仿真机打开 VERICUT 应用程序后的工作界面如下：床加工，进行碰撞检查，仿真后能对切削模型尺寸分析，还能对切削速度进行优化，并输出仿真结果模型，以及生成工艺文件报表。取代了传统的切削实验部件方式，通过模拟整个机床加工过程和校准加工程序的准确第 1 章 VERICUT 软件的简单介绍视图的个数和方式项目树显示机床组件工具栏配置配置窗口零件视图重置模型暂停倒回数控程序指示灯机床 / 切削模型视图仿真到末端单步 3

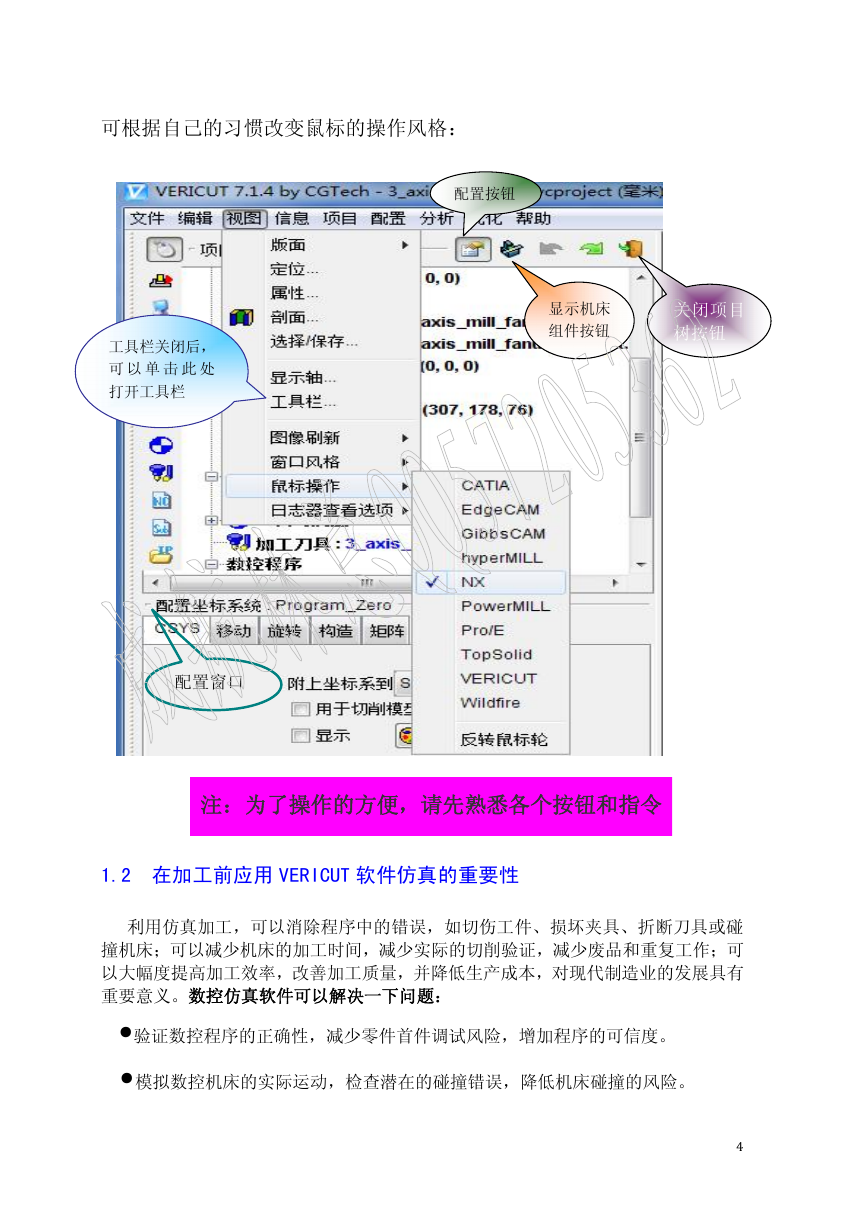

显示机床组件按钮关闭项目树按钮可根据自己的习惯改变鼠标的操作风格：配置按钮工具栏关闭后，可以单击此处打开工具栏配置窗口注：为了操作的方便，请先熟悉各个按钮和指令重要意义。数控仿真软件可以解决一下问题： •验证数控程序的正确性，减少零件首件调试风险，增加程序的可信度。 •模拟数控机床的实际运动，检查潜在的碰撞错误，降低机床碰撞的风险。 1.2 在加工前应用 VERICUT 软件仿真的重要性利用仿真加工，可以消除程序中的错误，如切伤工件、损坏夹具、折断刀具或碰撞机床；可以减少机床的加工时间，减少实际的切削验证，减少废品和重复工作；可以大幅度提高加工效率，改善加工质量，并降低生产成本，对现代制造业的发展具有 4

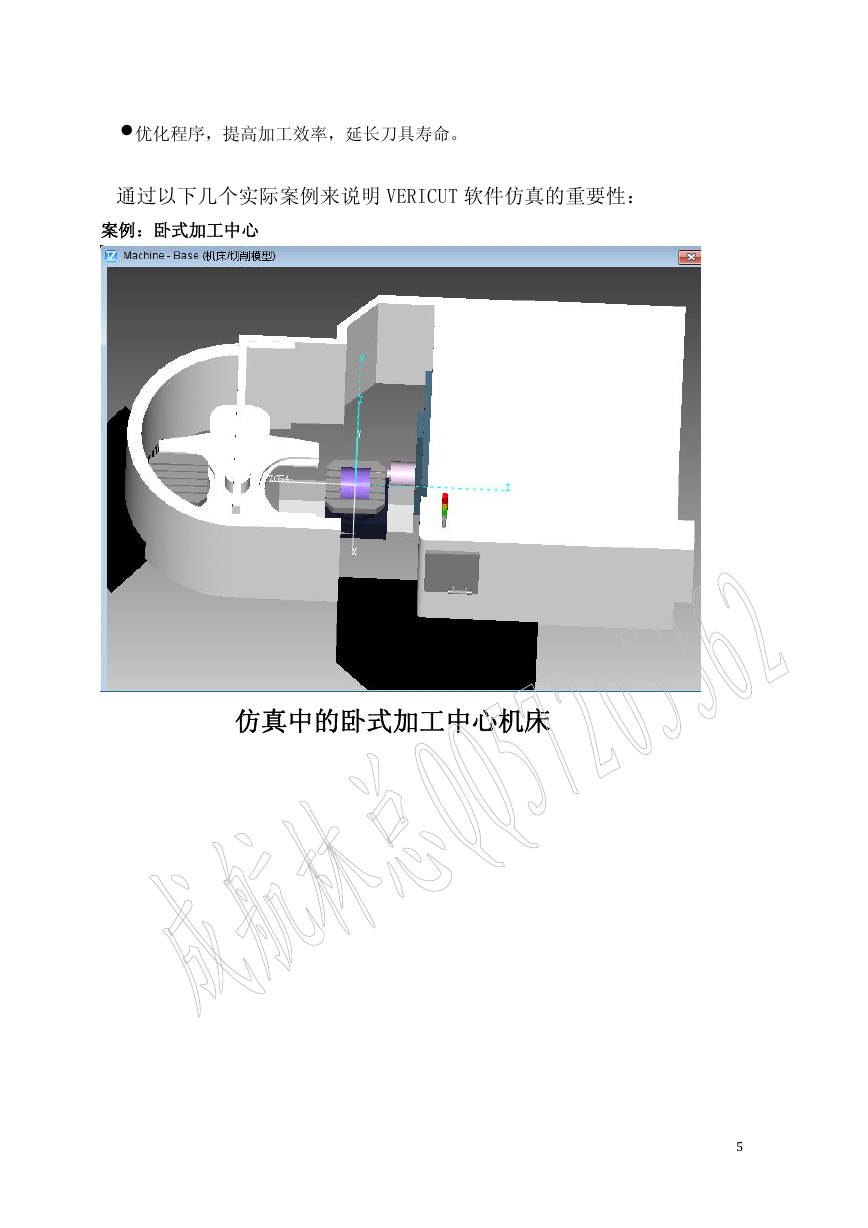

•优化程序，提高加工效率，延长刀具寿命。通过以下几个实际案例来说明 VERICUT 软件仿真的重要性：案例：卧式加工中心仿真中的卧式加工中心机床 5

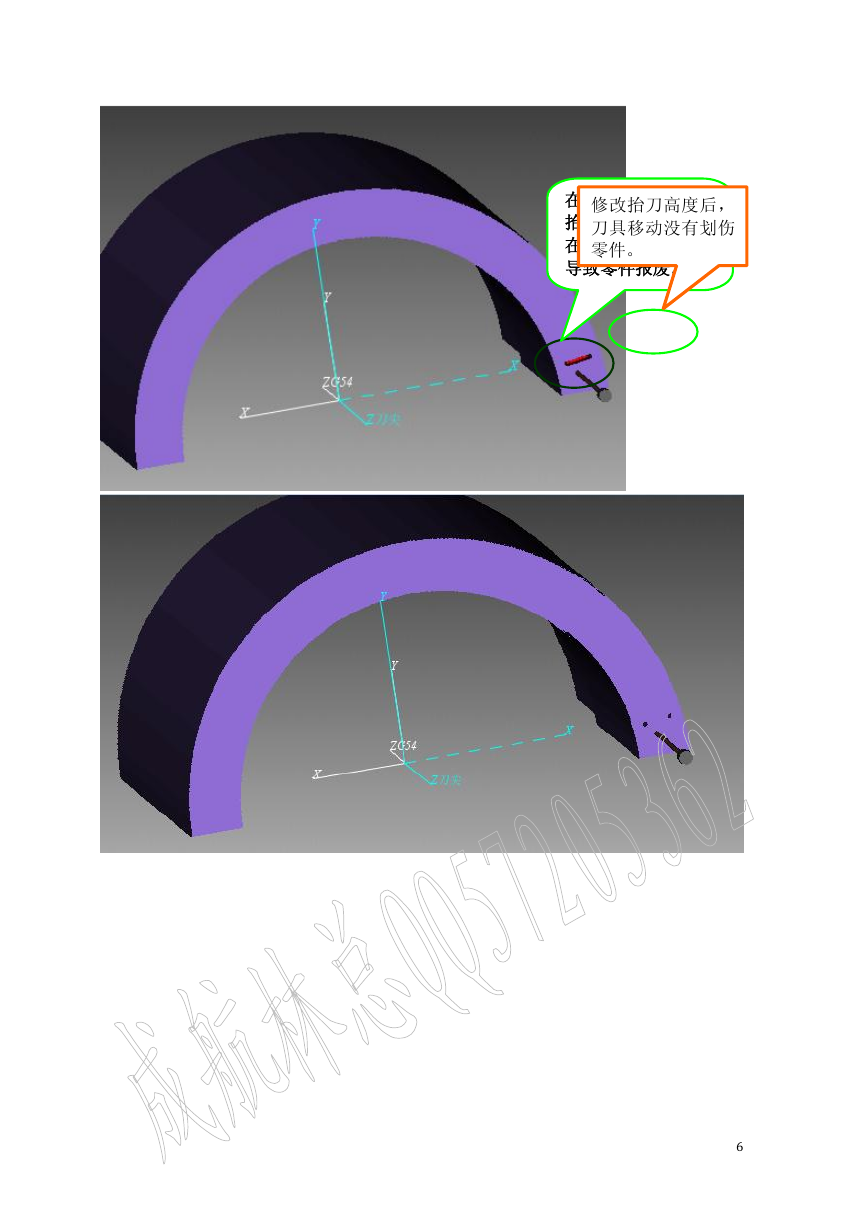

修改抬刀高度后，刀具移动没有划伤零件。在钻孔过程中，由于抬刀高度不够，刀具在移动至另一孔时，导致零件报废。 6
