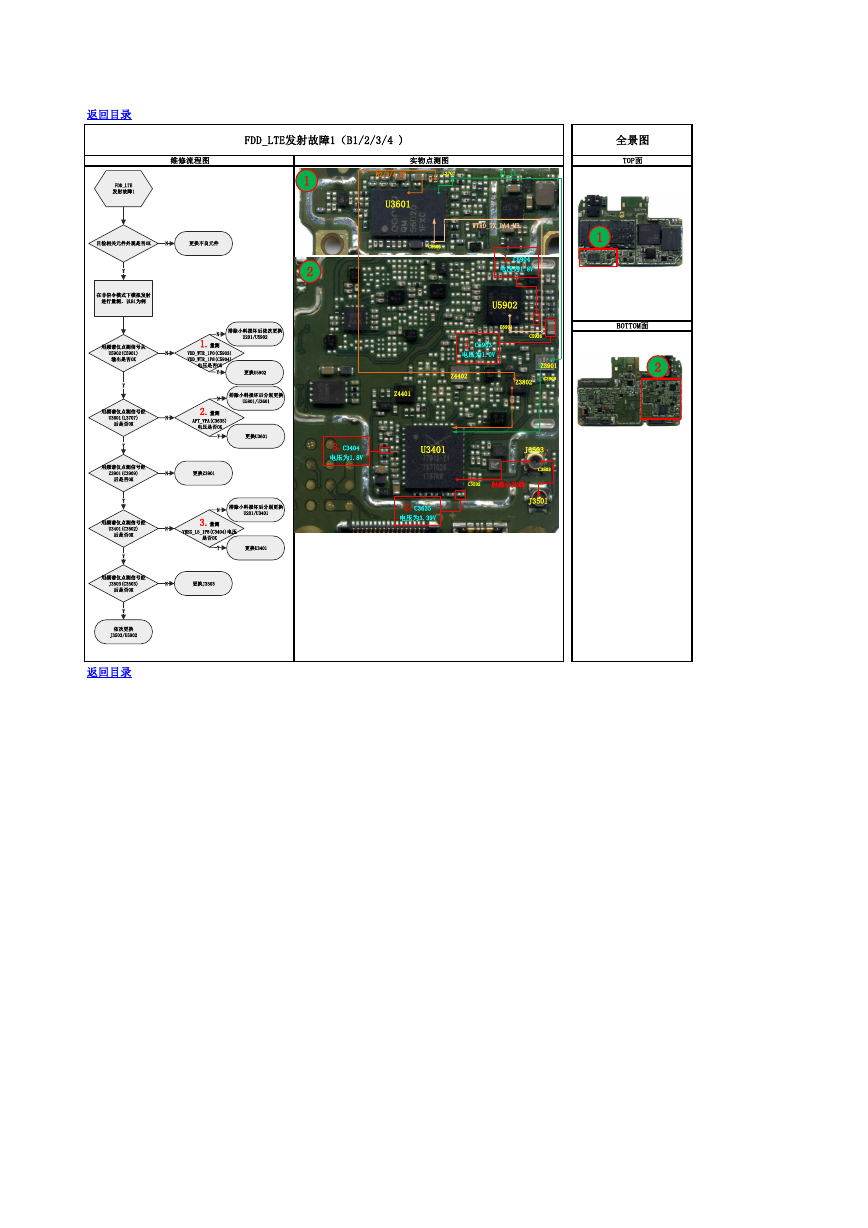

返回目录 FDD_LTE发射故障1（B1/2/3/4 ) 维修流程图 实物点测图 全景图 TOP面 1 2 B2/3/4_TX L3707 B1_TX U3601 WTR0_TX_DA4_MB C3605 1 1.C5904 电压为1.8V U5902 C5901 C5936 1.C5903 电压为1.0V Z4402 Z3901 C3909 Z3802 Z4401 3.C3404 电压为1.8V U3401 2.C3635 电压为3.39V J3503 C3503 C3502 射频公共线 J3501 BOTTOM面 2 返回目录 FDD_LTE发射故障1目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B1为例用频谱仪点测信号从U5902(C5901)输出是否OK排除小料损坏后依次更换U201/U5902NYY更换U5902NNY用频谱仪点测信号经U3601(L3707)后是否OKNY1.量测VDD_WTR_1P0(C5903)VDD_WTR_1P8(C5904)电压是否OK用频谱仪点测信号经Z3901(C3909)后是否OKY排除小料损坏后分别更换U5801/U36012.量测APT_VPA(C3635)电压是否OK更换U3601NY更换Z3901N用频谱仪点测信号经U3401(C3502)后是否OKY用频谱仪点测信号经J3503(C3503)后是否OKN排除小料损坏后分别更换U201/U34013.量测VREG_L5_1P8(C3404)电压是否OK更换U3401NYN更换J3503Y依次更换J3503/U5902
