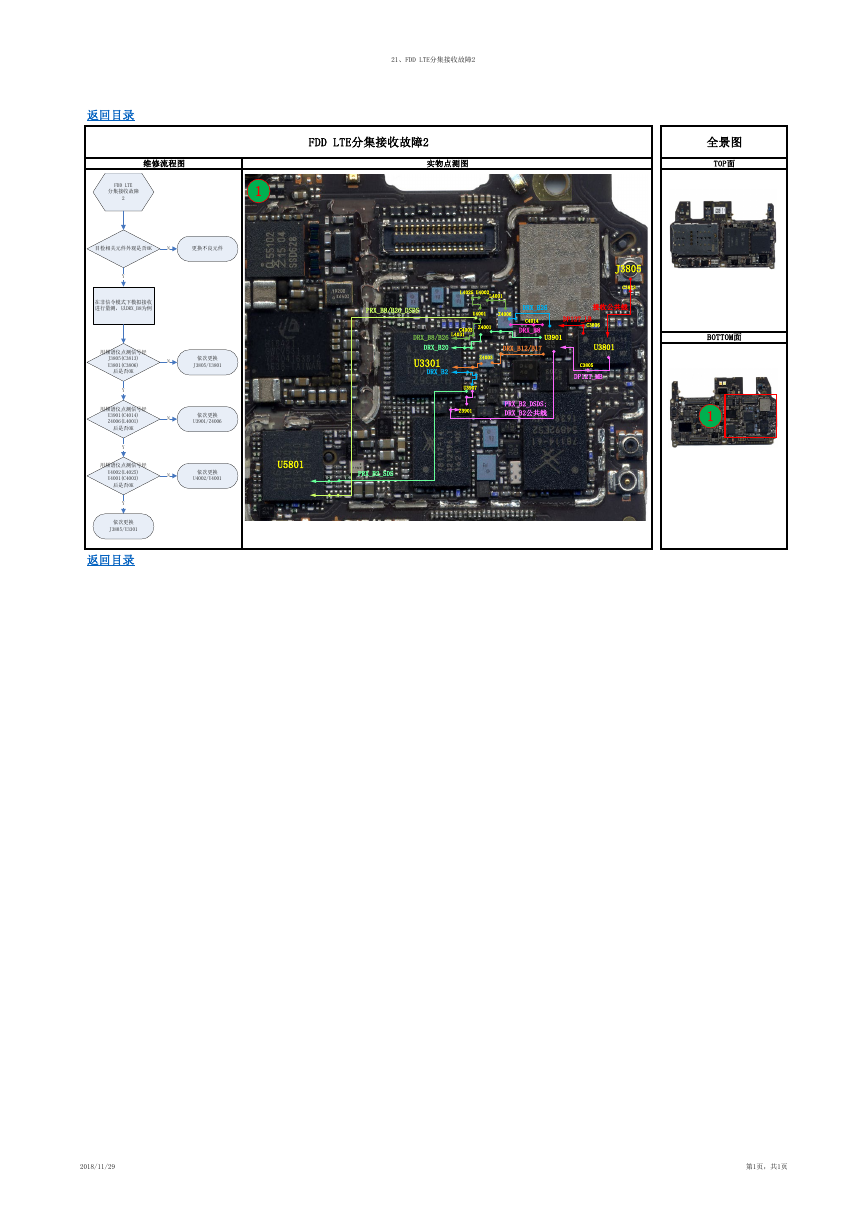

21、FDD LTE分集接收故障2 返回目录 维修流程图 实物点测图 FDD LTE分集接收故障2 FDD LTE 分集接收故障 2 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以DRX_B8为例 用频谱仪点测信号经 J3805(C3813) U3801(C3806) 后是否OK Y 用频谱仪点测信号经 U3901(C4014) Z4006(L4001) 后是否OK Y 用频谱仪点测信号经 U4002(L4025) U4001(C4003) 后是否OK Y 依次更换 J3805/U3301 返回目录 N N N 依次更换 J3805/U3801 依次更换 U3901/Z4006 依次更换 U4002/U4001 PRX_B8/B26_DSDS L4025 U4002 L4001 U4001 Z4006 Z4001 C4003 L4031 Z4003 DRX_B8/B26 DRX_B20 U3301 DRX_B2 J3805 C3813 DRX_B26 C4014 DRX_B8 U3901 接收公共线 DP12T_LB C3806 DRX_B12/B17 U3801 C3805 DP12T_MB U3907 Z3901 PRX_B2_DSDS; DRX_B2公共线 U5801 PRX_B2_SDS 全景图 TOP面 BOTTOM面 1 2018/11/29 第1页，共1页
