MX Component v3 编程手册 中文版.pdf

第1页 / 共298页
第2页 / 共298页
第3页 / 共298页
第4页 / 共298页
第5页 / 共298页
第6页 / 共298页
第7页 / 共298页
第8页 / 共298页
资料共298页,剩余部分请下载后查看
安全注意事项
操作说明
操作系统和个人计算机使用说明
安装和卸载说明
有关PLC CPU说明
其它MELSOFT产品的使用说明
以太网模块使用说明
CC-LINK模块使用说明
MELSECNET(II)\MELSECNET/10和MELSECNET/H使用说明
计算机连接和串行通讯模块使用说明
调制解调器通讯说明
编程说明
Microsoft Excel使用说明
Microsoft Access使用说明
VBScript和ASP功能使用说明
目录
相关手册
如何使用本手册
通用术语和简称
1、概述
1.1、ACT控制概述
1.2、ACT控制和功能列表
1.2.1、ACT控制列表
1.2.2、功能列表
2、关于ATC控制
2.1、使用ACT控制所作的设置
2.1.1、使用Microsoft Visual Basic6.0时
2.1.2、使用MVC++6.0时
2.1.3、使用VBA时
2.1.4、使用VBScript时
2.1.5、使用VB.NET时
2.2、编程步骤
2.2.1、使用VB6.0或VB.NET时
2.2.2、使用VC++6.0或VC++.NET时
2.2.3、使用VBA时
2.2.4、使用VBScript时
2.3、软元件类型
3、控制的详细说明
3.1、ATC控制的详细说明
3.2、各属性的详细说明
MX Component 3 MELSOFT SW3D5C-ACT-E

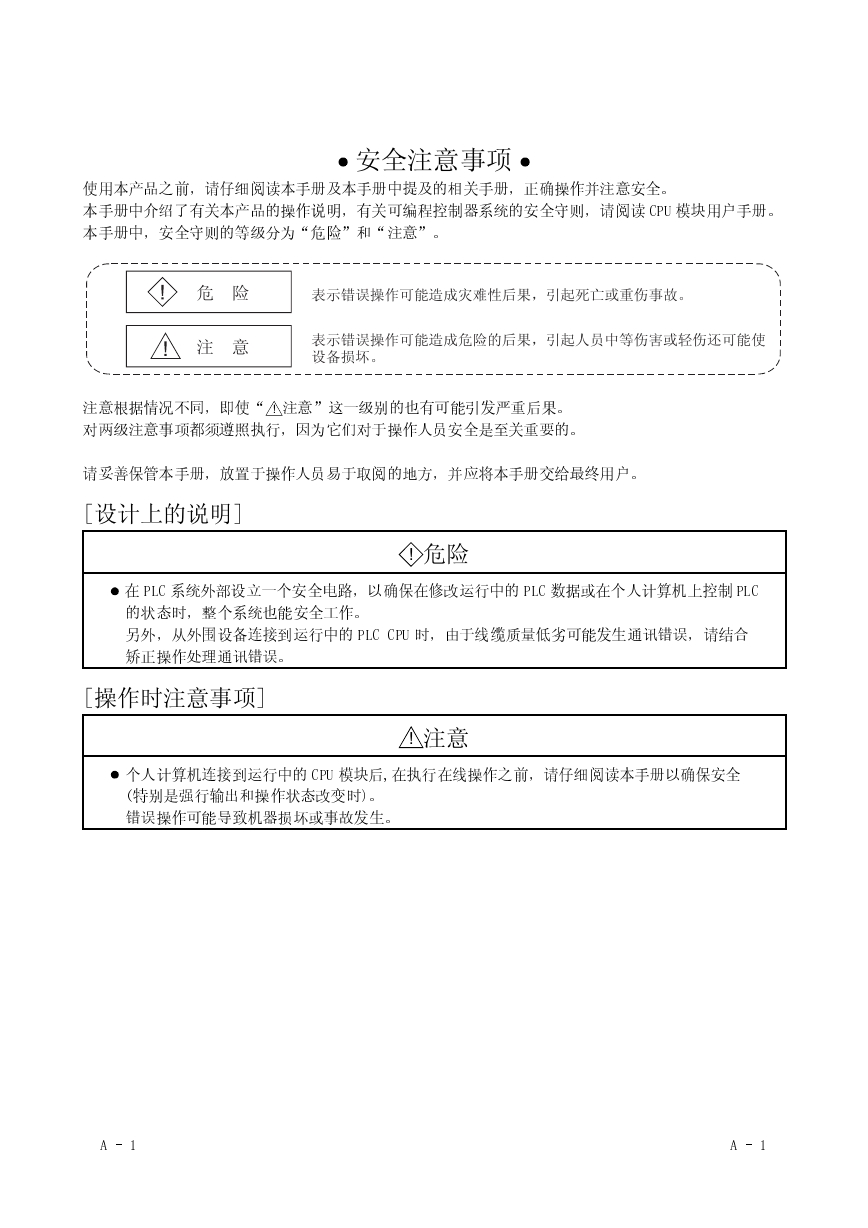

安全注意事项 使用本产品之前,请仔细阅读本手册及本手册中提及的相关手册,正确操作并注意安全。 本手册中介绍了有关本产品的操作说明,有关可编程控制器系统的安全守则,请阅读 CPU 模块用户手册。 本手册中,安全守则的等级分为“危险”和“注意”。 注意根据情况不同,即使“ ! 注意”这一级别的也有可能引发严重后果。 对两级注意事项都须遵照执行,因为它们对于操作人员安全是至关重要的。 请妥善保管本手册,放置于操作人员易于取阅的地方,并应将本手册交给最终用户。 [设计上的说明] ! 危险 在 PLC 系统外部设立一个安全电路,以确保在修改运行中的 PLC 数据或在个人计算机上控制 PLC 的状态时,整个系统也能安全工作。 另外,从外围设备连接到运行中的 PLC CPU 时,由于线缆质量低劣可能发生通讯错误,请结合 矫正操作处理通讯错误。 [操作时注意事项] ! 注意 个人计算机连接到运行中的 CPU 模块后,在执行在线操作之前,请仔细阅读本手册以确保安全 (特别是强行输出和操作状态改变时)。 错误操作可能导致机器损坏或事故发生。 A - 1 A - 1

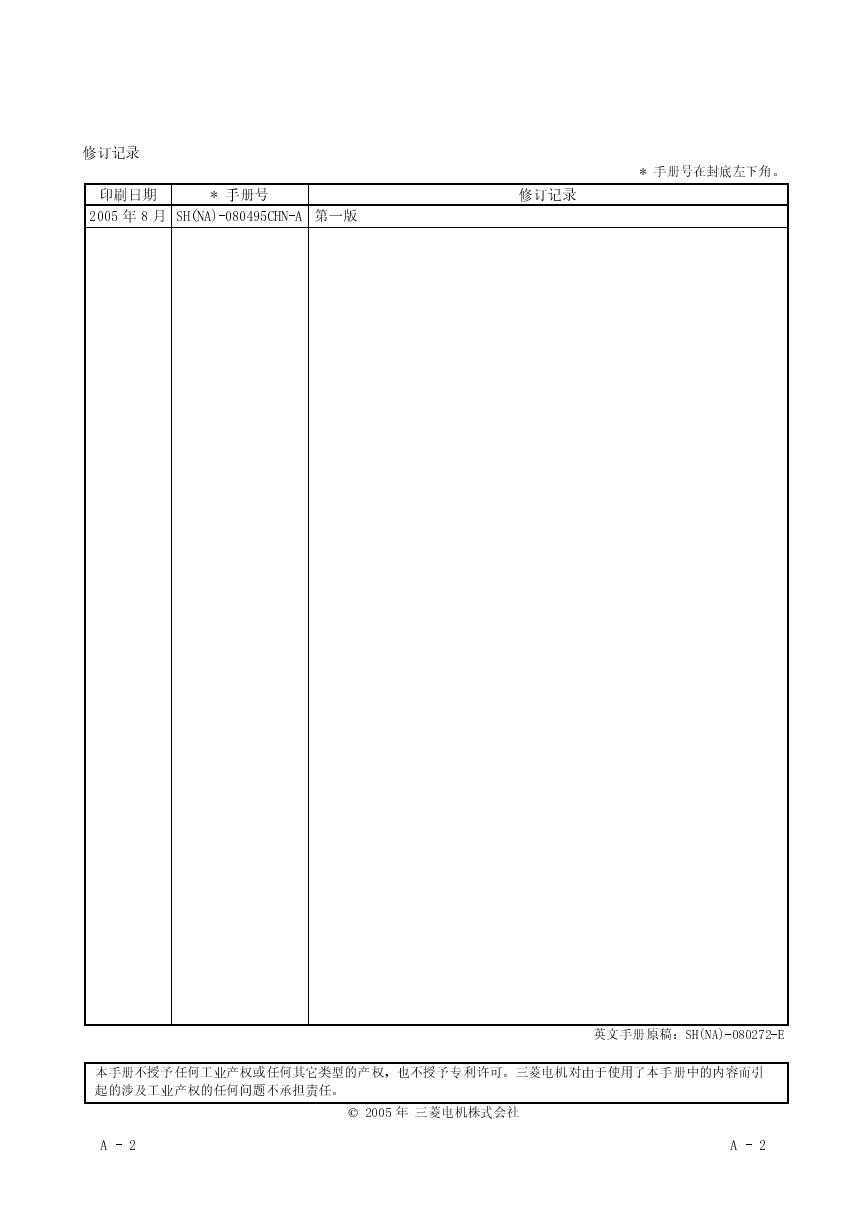

修订记录 印刷日期 * 手册号 修订记录 2005 年 8 月 SH(NA)-080495CHN-A 第一版 * 手册号在封底左下角。 本手册不授予任何工业产权或任何其它类型的产权,也不授予专利许可。三菱电机对由于使用了本手册中的内容而引 起的涉及工业产权的任何问题不承担责任。  2005 年 三菱电机株式会社 A - 2 A - 2 英文手册原稿:SH(NA)-080272-E

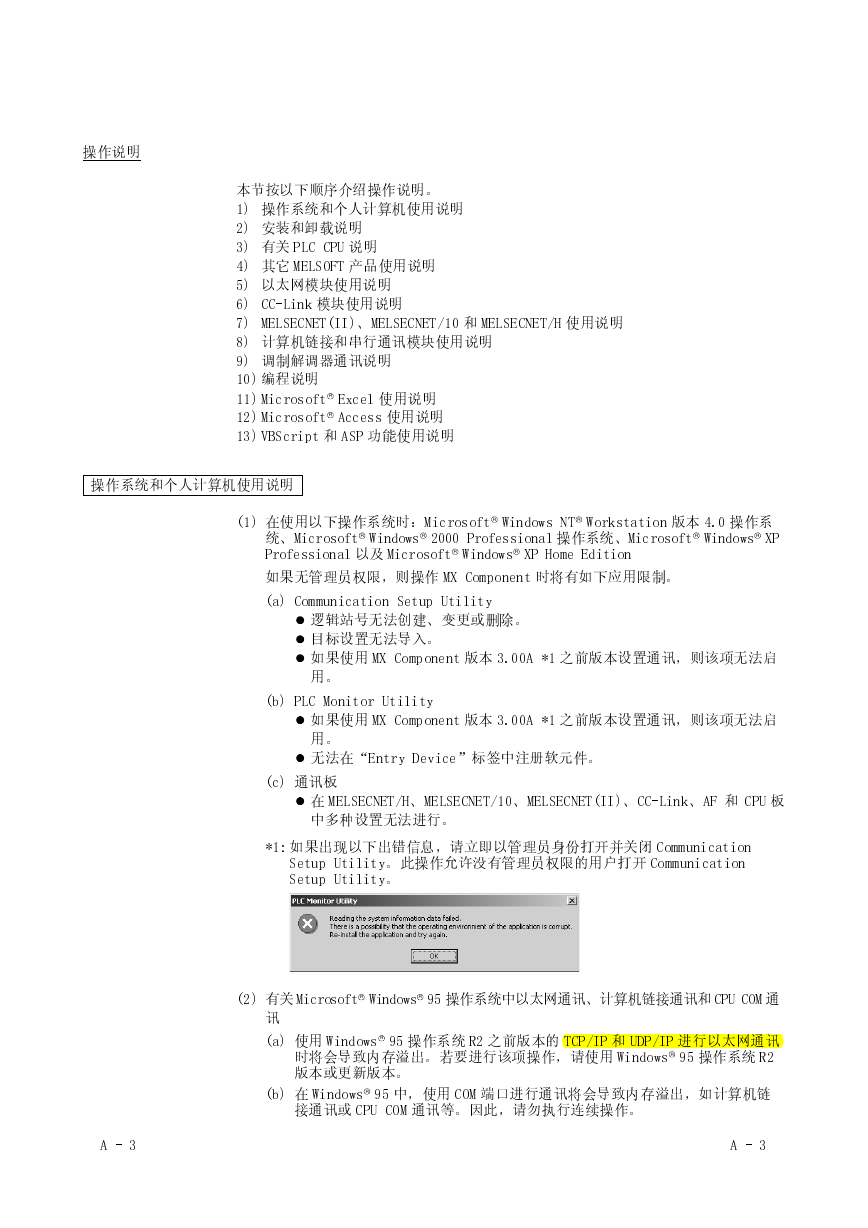

操作说明 本节按以下顺序介绍操作说明。 1) 操作系统和个人计算机使用说明 2) 安装和卸载说明 3) 有关 PLC CPU 说明 4) 其它 MELSOFT 产品使用说明 5) 以太网模块使用说明 6) CC-Link 模块使用说明 7) MELSECNET(II)、MELSECNET/10 和 MELSECNET/H 使用说明 8) 计算机链接和串行通讯模块使用说明 9) 调制解调器通讯说明 10) 编程说明 11) Microsoft R Excel 使用说明 12) Microsoft R Access 使用说明 13) VBScript 和 ASP 功能使用说明 操作系统和个人计算机使用说明 (1) 在使用以下操作系统时:Microsoft R Windows NT R Workstation 版本 4.0 操作系 统、Microsoft R Windows R 2000 Professional 操作系统、Microsoft R Windows R XP Professional 以及 Microsoft R Windows R XP Home Edition 如果无管理员权限,则操作 MX Component 时将有如下应用限制。 (a) Communication Setup Utility 逻辑站号无法创建、变更或删除。 目标设置无法导入。 如果使用 MX Component 版本 3.00A *1 之前版本设置通讯,则该项无法启 用。 (b) PLC Monitor Utility 如果使用 MX Component 版本 3.00A *1 之前版本设置通讯,则该项无法启 用。 无法在“Entry Device”标签中注册软元件。 (c) 通讯板 在 MELSECNET/H、MELSECNET/10、MELSECNET(II)、CC-Link、AF 和 CPU 板 中多种设置无法进行。 *1: 如果出现以下出错信息,请立即以管理员身份打开并关闭 Communication Setup Utility。此操作允许没有管理员权限的用户打开 Communication Setup Utility。 (2) 有关 Microsoft R Windows R 95 操作系统中以太网通讯、计算机链接通讯和 CPU COM 通 讯 (a) 使用 Windows R 95 操作系统 R2 之前版本的 TCP/IP 和 UDP/IP 进行以太网通讯 时将会导致内存溢出。若要进行该项操作,请使用 Windows R 95 操作系统 R2 版本或更新版本。 (b) 在 Windows R 95 中,使用 COM 端口进行通讯将会导致内存溢出,如计算机链 接通讯或 CPU COM 通讯等。因此,请勿执行连续操作。 A - 3 A - 3

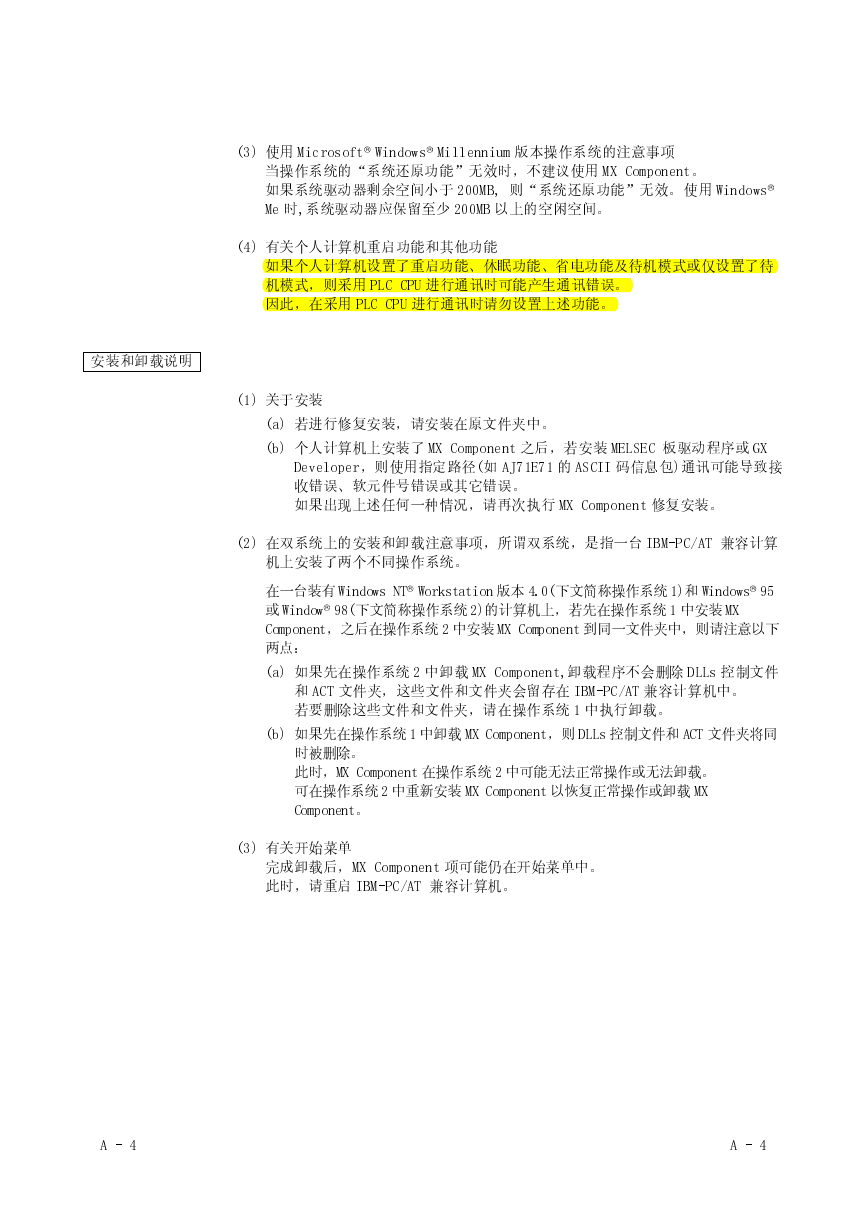

(3) 使用 Microsoft R Windows R Millennium 版本操作系统的注意事项 当操作系统的“系统还原功能”无效时,不建议使用 MX Component。 如果系统驱动器剩余空间小于 200MB, 则“系统还原功能”无效。使用 Windows R Me 时,系统驱动器应保留至少 200MB 以上的空闲空间。 (4) 有关个人计算机重启功能和其他功能 如果个人计算机设置了重启功能、休眠功能、省电功能及待机模式或仅设置了待 机模式,则采用 PLC CPU 进行通讯时可能产生通讯错误。 因此,在采用 PLC CPU 进行通讯时请勿设置上述功能。 (1) 关于安装 (a) 若进行修复安装,请安装在原文件夹中。 (b) 个人计算机上安装了 MX Component 之后,若安装 MELSEC 板驱动程序或 GX Developer,则使用指定路径(如 AJ71E71 的 ASCII 码信息包)通讯可能导致接 收错误、软元件号错误或其它错误。 如果出现上述任何一种情况,请再次执行 MX Component 修复安装。 (2) 在双系统上的安装和卸载注意事项,所谓双系统,是指一台 IBM-PC/AT 兼容计算 机上安装了两个不同操作系统。 在一台装有 Windows NT R Workstation 版本 4.0(下文简称操作系统 1)和 Windows R 95 或 Window R 98(下文简称操作系统 2)的计算机上,若先在操作系统 1 中安装 MX Component,之后在操作系统 2 中安装 MX Component 到同一文件夹中,则请注意以下 两点: (a) 如果先在操作系统 2 中卸载 MX Component,卸载程序不会删除 DLLs 控制文件 和 ACT 文件夹,这些文件和文件夹会留存在 IBM-PC/AT 兼容计算机中。 若要删除这些文件和文件夹,请在操作系统 1 中执行卸载。 (b) 如果先在操作系统 1 中卸载 MX Component,则 DLLs 控制文件和 ACT 文件夹将同 时被删除。 此时,MX Component 在操作系统 2 中可能无法正常操作或无法卸载。 可在操作系统 2 中重新安装 MX Component 以恢复正常操作或卸载 MX Component。 (3) 有关开始菜单 完成卸载后,MX Component 项可能仍在开始菜单中。 此时,请重启 IBM-PC/AT 兼容计算机。 安装和卸载说明 A - 4 A - 4
有关 PLC CPU 说明 (1) 有关传输速率 QCPU(Q 模式)和 QCPU(A 模式)的传输速率可设置为 9600bps、19200bps、 38400bps、57600bps 或 11520bps。 对 9707 版本或更新版本的 QnACPU,传输速率可设置为 9600bps、19200bp 或 38400bps。 对其它版本的 QnACPU,传输速率可设置为 9600bps 或 19200bps。 ACPU(A2USHCPU-S1 除外)、FXCPU 和运动控制器 CPU 的传输速率固定为 9600bps。 (A2USHCPU-S1 可设置为 19200bps)。 (2) USB 通讯注意事项 在与 PLC CPU 通讯过程中,频繁断开/重新连接 USB 线缆、频繁复位 PLC CPU 或频 繁打开/关闭 PLC CPU 电源都可能导致不可恢复的通讯错误。 此时应立即完全断开 USB 线缆并等待至少 5 秒,随后再重新连接。 (如果在初始通讯中发生上述错误,则第二次通讯及以后,此项功能将恢复正常。) (3) 有关 PLC CPU 的时钟数据 (a) 对于 ACPU(包括运动控制器 CPU),只有当 PLC CPU 处于 STOP 状态时才可以进 行时钟数据的设置。 对于 QCPU(Q 模式)、QCPU(A 模式)、QnACPU 和 FXCPU,PLC CPU 处于 RUN 状 态时也可进行时钟数据的设置。 (b) 对于 A0J2HCPU、A2CCPU 和 A2CJCPU,由于没有时钟功能,因此无法设置。 (c) 对于 ACPU,不论时钟设置特殊继电器“M9028”是 ON 或 OFF,设置操作都可 以独立进行。(请注意设置完成后将特殊继电器“M9028”OFF)。 对于 QCPU(Q 模式)、QCPU(A 模式)和 QnACPU,不论时钟设置软元件 “SM1028”是 ON 或 OFF,设置操作都可以独立进行。 (d) 对于 FXCPU,设置操作只能在如下型号中进行:FX1N(内置时钟),FX1NC(内置 时钟),FX1S(内置时钟),FX2N(内置时钟),FX2NC(装有 RTC 盒式磁带), FX2(装有 RTC 盒式磁带),FX2C(装有 RTC 盒式磁带)。 (e) 注意当传递时间出错时,时钟设置会提示出错信息。 (4) Q4ARCPU 使用注意事项 转接功能不可用。 (5) 使用 FXCPU 时的限制 (a) 当使用 FXCPU 时,如果指定的软元件号被分成 199 及更小和 200 及更大的两 组号码,则不允许存取 TN 软元件(计时器当前值)或 CN 软元件(计数器当前 值)。 (b) 由于 FXCPU 不同于 PLC CPU 带有 PAUSE 开关,所以如果在 SetCpuStatus 中指 定了远程中止,将反馈出错信息。 (c) 注意当指定一个不存在模块的 I/O 首号码并执行 WriteBuffer( )时,将不反 馈出错信息。 (d) 对于 FXCPU 的索引寄存器(Z、V),无法使用 WriteDeviceBlock( )写入 2 个 或更多的连续点数据。(仅可写入一个点数据)。 A - 5 A - 5

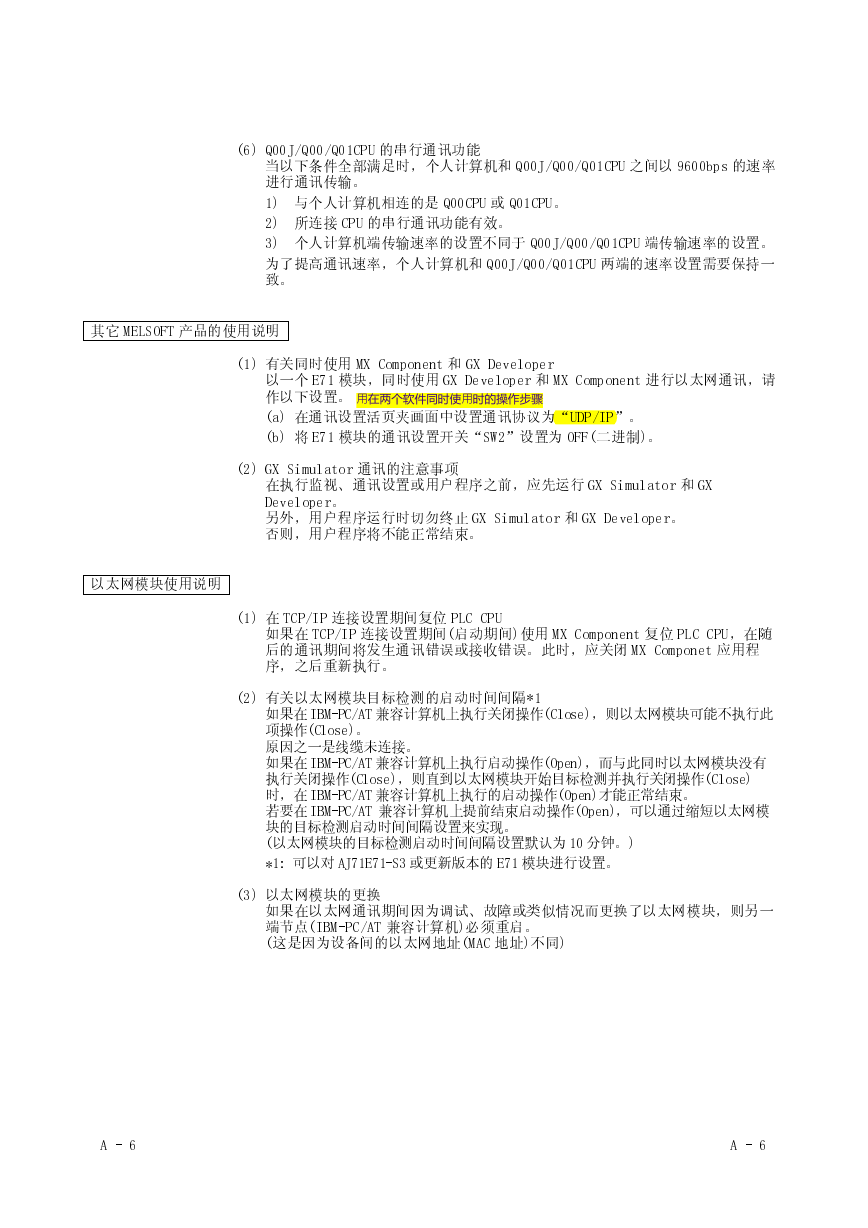

(6) Q00J/Q00/Q01CPU 的串行通讯功能 当以下条件全部满足时,个人计算机和 Q00J/Q00/Q01CPU 之间以 9600bps 的速率 进行通讯传输。 1) 与个人计算机相连的是 Q00CPU 或 Q01CPU。 2) 所连接 CPU 的串行通讯功能有效。 3) 个人计算机端传输速率的设置不同于 Q00J/Q00/Q01CPU 端传输速率的设置。 为了提高通讯速率,个人计算机和 Q00J/Q00/Q01CPU 两端的速率设置需要保持一 致。 其它 MELSOFT 产品的使用说明 (1) 有关同时使用 MX Component 和 GX Developer 以一个 E71 模块,同时使用 GX Developer 和 MX Component 进行以太网通讯,请 作以下设置。 (a) 在通讯设置活页夹画面中设置通讯协议为“UDP/IP”。 (b) 将 E71 模块的通讯设置开关“SW2”设置为 OFF(二进制)。 (2) GX Simulator 通讯的注意事项 在执行监视、通讯设置或用户程序之前,应先运行 GX Simulator 和 GX Developer。 另外,用户程序运行时切勿终止 GX Simulator 和 GX Developer。 否则,用户程序将不能正常结束。 以太网模块使用说明 (1) 在 TCP/IP 连接设置期间复位 PLC CPU 如果在 TCP/IP 连接设置期间(启动期间)使用 MX Component 复位 PLC CPU,在随 后的通讯期间将发生通讯错误或接收错误。此时,应关闭 MX Componet 应用程 序,之后重新执行。 (2) 有关以太网模块目标检测的启动时间间隔*1 如果在 IBM-PC/AT 兼容计算机上执行关闭操作(Close),则以太网模块可能不执行此 项操作(Close)。 原因之一是线缆未连接。 如果在 IBM-PC/AT 兼容计算机上执行启动操作(Open),而与此同时以太网模块没有 执行关闭操作(Close),则直到以太网模块开始目标检测并执行关闭操作(Close) 时,在 IBM-PC/AT 兼容计算机上执行的启动操作(Open)才能正常结束。 若要在 IBM-PC/AT 兼容计算机上提前结束启动操作(Open),可以通过缩短以太网模 块的目标检测启动时间间隔设置来实现。 (以太网模块的目标检测启动时间间隔设置默认为 10 分钟。) *1: 可以对 AJ71E71-S3 或更新版本的 E71 模块进行设置。 (3) 以太网模块的更换 如果在以太网通讯期间因为调试、故障或类似情况而更换了以太网模块,则另一 端节点(IBM-PC/AT 兼容计算机)必须重启。 (这是因为设备间的以太网地址(MAC 地址)不同) A - 6 A - 6

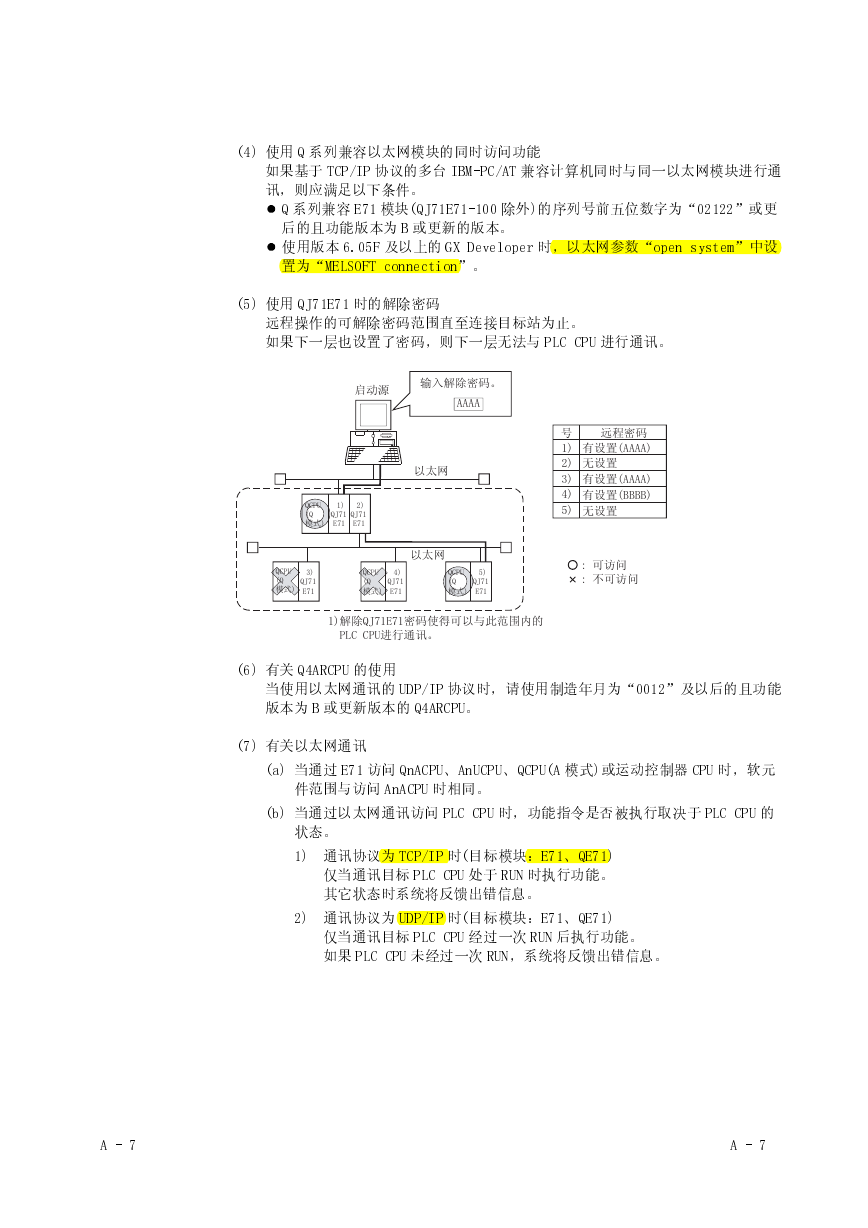

(4) 使用 Q 系列兼容以太网模块的同时访问功能 如果基于 TCP/IP 协议的多台 IBM-PC/AT 兼容计算机同时与同一以太网模块进行通 讯,则应满足以下条件。 Q 系列兼容 E71 模块(QJ71E71-100 除外)的序列号前五位数字为“02122”或更 后的且功能版本为 B 或更新的版本。 使用版本 6.05F 及以上的 GX Developer 时,以太网参数“open system”中设 置为“MELSOFT connection”。 (5) 使用 QJ71E71 时的解除密码 远程操作的可解除密码范围直至连接目标站为止。 如果下一层也设置了密码,则下一层无法与 PLC CPU 进行通讯。 (6) 有关 Q4ARCPU 的使用 当使用以太网通讯的 UDP/IP 协议时,请使用制造年月为“0012”及以后的且功能 版本为 B 或更新版本的 Q4ARCPU。 (7) 有关以太网通讯 (a) 当通过 E71 访问 QnACPU、AnUCPU、QCPU(A 模式)或运动控制器 CPU 时,软元 件范围与访问 AnACPU 时相同。 (b) 当通过以太网通讯访问 PLC CPU 时,功能指令是否被执行取决于 PLC CPU 的 状态。 1) 通讯协议为 TCP/IP 时(目标模块:E71、QE71) 仅当通讯目标 PLC CPU 处于 RUN 时执行功能。 其它状态时系统将反馈出错信息。 2) 通讯协议为 UDP/IP 时(目标模块:E71、QE71) 仅当通讯目标 PLC CPU 经过一次 RUN 后执行功能。 如果 PLC CPU 未经过一次 RUN,系统将反馈出错信息。 A - 7 A - 7
