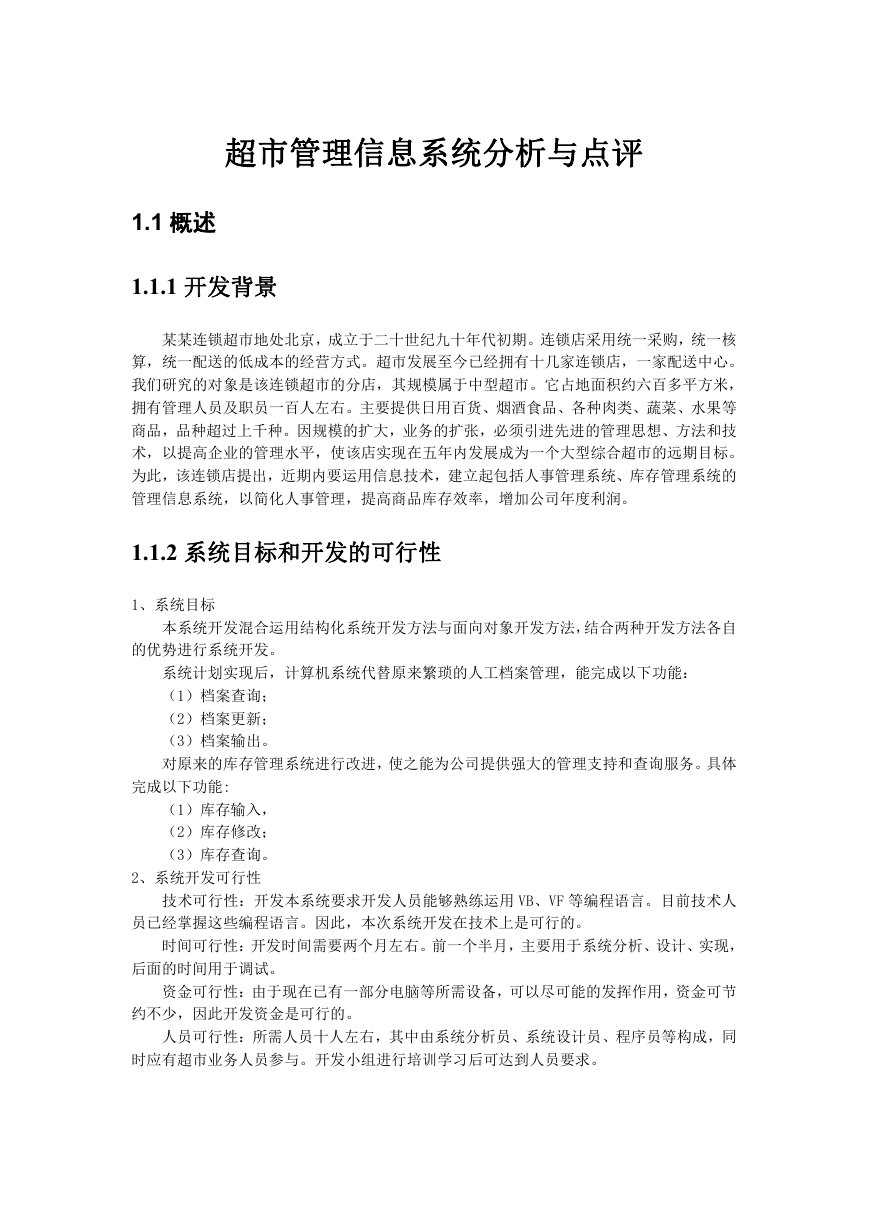

超市管理信息系统分析与点评 1.1 概述 1.1.1 开发背景某某连锁超市地处北京，成立于二十世纪九十年代初期。连锁店采用统一采购，统一核算，统一配送的低成本的经营方式。超市发展至今已经拥有十几家连锁店，一家配送中心。我们研究的对象是该连锁超市的分店，其规模属于中型超市。它占地面积约六百多平方米，拥有管理人员及职员一百人左右。主要提供日用百货、烟酒食品、各种肉类、蔬菜、水果等商品，品种超过上千种。因规模的扩大，业务的扩张，必须引进先进的管理思想、方法和技术，以提高企业的管理水平，使该店实现在五年内发展成为一个大型综合超市的远期目标。为此，该连锁店提出，近期内要运用信息技术，建立起包括人事管理系统、库存管理系统的管理信息系统，以简化人事管理，提高商品库存效率，增加公司年度利润。 1.1.2 系统目标和开发的可行性 1、系统目标本系统开发混合运用结构化系统开发方法与面向对象开发方法，结合两种开发方法各自的优势进行系统开发。系统计划实现后，计算机系统代替原来繁琐的人工档案管理，能完成以下功能：（1）档案查询；（2）档案更新；（3）档案输出。对原来的库存管理系统进行改进，使之能为公司提供强大的管理支持和查询服务。具体完成以下功能: （1）库存输入，（2）库存修改；（3）库存查询。 2、系统开发可行性技术可行性：开发本系统要求开发人员能够熟练运用 VB、VF 等编程语言。目前技术人员已经掌握这些编程语言。因此，本次系统开发在技术上是可行的。时间可行性：开发时间需要两个月左右。前一个半月，主要用于系统分析、设计、实现，后面的时间用于调试。资金可行性：由于现在已有一部分电脑等所需设备，可以尽可能的发挥作用，资金可节约不少，因此开发资金是可行的。人员可行性：所需人员十人左右，其中由系统分析员、系统设计员、程序员等构成，同时应有超市业务人员参与。开发小组进行培训学习后可达到人员要求。

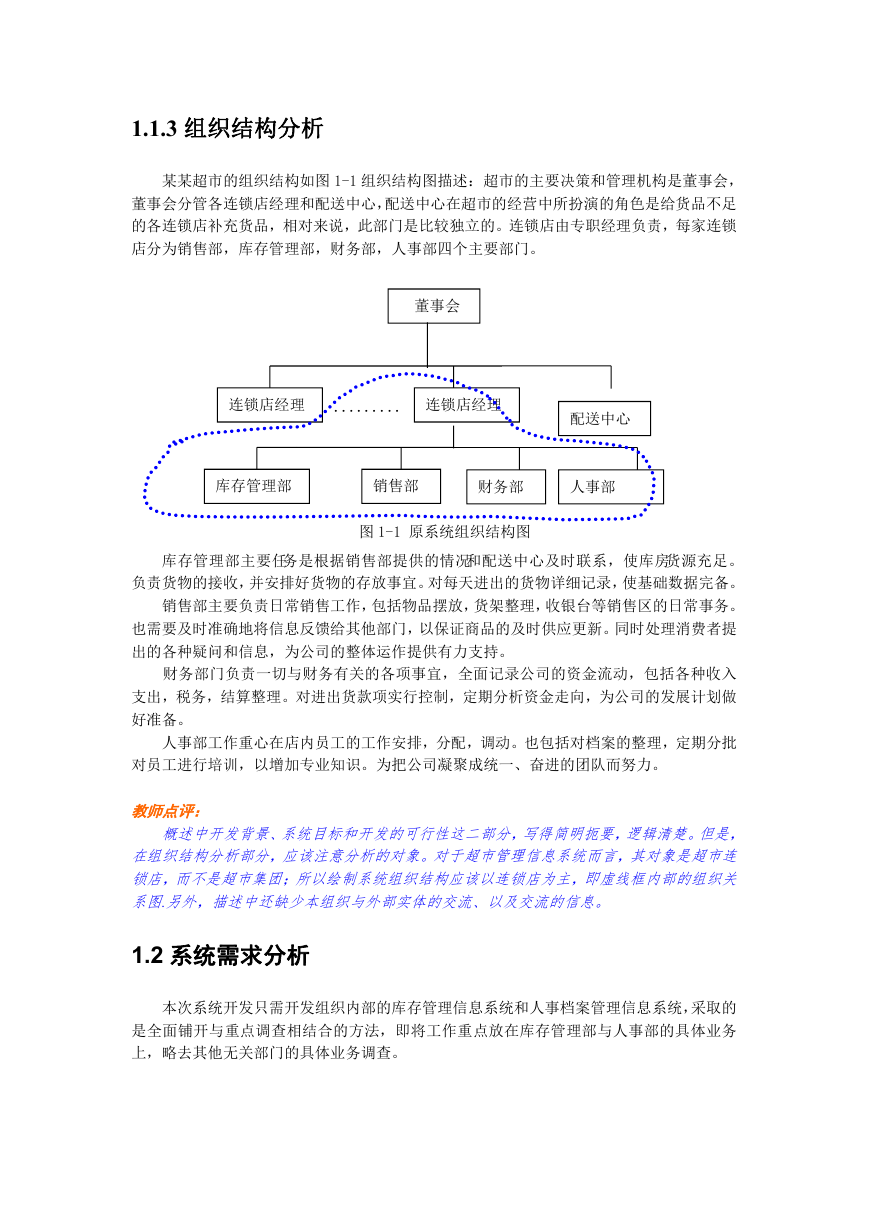

1.1.3 组织结构分析某某超市的组织结构如图 1-1 组织结构图描述：超市的主要决策和管理机构是董事会，董事会分管各连锁店经理和配送中心，配送中心在超市的经营中所扮演的角色是给货品不足的各连锁店补充货品，相对来说，此部门是比较独立的。连锁店由专职经理负责，每家连锁店分为销售部，库存管理部，财务部，人事部四个主要部门。董事会连锁店经理．．．．．．．．．连锁店经理配送中心库存管理部销售部财务部人事部图 1-1 原系统组织结构图库存管理部主要任务是根据销售部提供的情况和配送中心及时联系，使库房货源充足。负责货物的接收，并安排好货物的存放事宜。对每天进出的货物详细记录，使基础数据完备。销售部主要负责日常销售工作，包括物品摆放，货架整理，收银台等销售区的日常事务。也需要及时准确地将信息反馈给其他部门，以保证商品的及时供应更新。同时处理消费者提出的各种疑问和信息，为公司的整体运作提供有力支持。财务部门负责一切与财务有关的各项事宜，全面记录公司的资金流动，包括各种收入支出，税务，结算整理。对进出货款项实行控制，定期分析资金走向，为公司的发展计划做好准备。人事部工作重心在店内员工的工作安排，分配，调动。也包括对档案的整理，定期分批对员工进行培训，以增加专业知识。为把公司凝聚成统一、奋进的团队而努力。教师点评：概述中开发背景、系统目标和开发的可行性这二部分，写得简明扼要，逻辑清楚。但是，在组织结构分析部分，应该注意分析的对象。对于超市管理信息系统而言，其对象是超市连锁店，而不是超市集团；所以绘制系统组织结构应该以连锁店为主，即虚线框内部的组织关系图.另外，描述中还缺少本组织与外部实体的交流、以及交流的信息。 1.2 系统需求分析本次系统开发只需开发组织内部的库存管理信息系统和人事档案管理信息系统，采取的是全面铺开与重点调查相结合的方法，即将工作重点放在库存管理部与人事部的具体业务上，略去其他无关部门的具体业务调查。

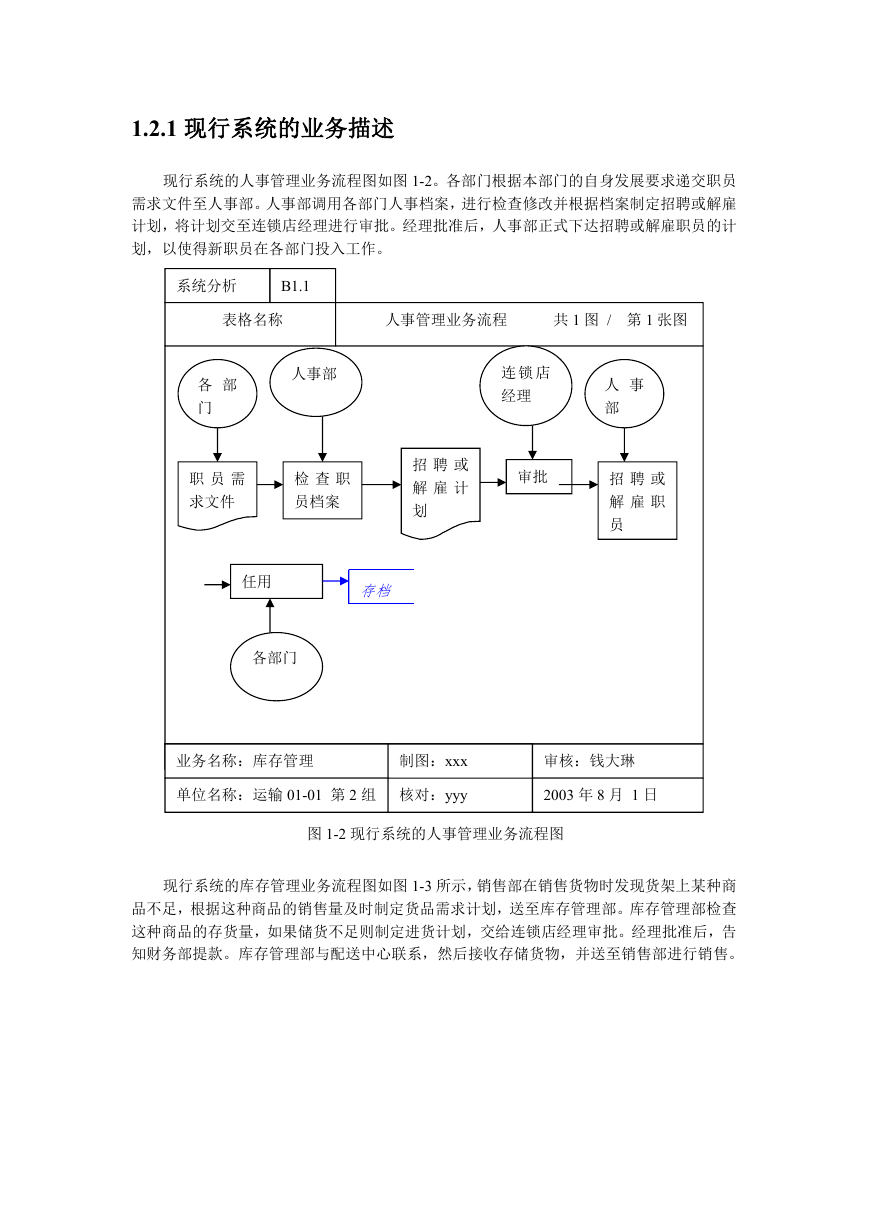

1.2.1 现行系统的业务描述现行系统的人事管理业务流程图如图 1-2。各部门根据本部门的自身发展要求递交职员需求文件至人事部。人事部调用各部门人事档案，进行检查修改并根据档案制定招聘或解雇计划，将计划交至连锁店经理进行审批。经理批准后，人事部正式下达招聘或解雇职员的计划，以使得新职员在各部门投入工作。系统分析 B1.1 表格名称人事管理业务流程共 1 图 / 第 1 张图人事部各部门职员需求文件检查职员档案招聘或解雇计划连锁店经理审批人事部招聘或解雇职员任用存档各部门业务名称：库存管理制图：xxx 审核：钱大琳单位名称：运输 01-01 第 2 组核对：yyy 2003 年 8 月 1 日图 1-2 现行系统的人事管理业务流程图现行系统的库存管理业务流程图如图 1-3 所示，销售部在销售货物时发现货架上某种商品不足，根据这种商品的销售量及时制定货品需求计划，送至库存管理部。库存管理部检查这种商品的存货量，如果储货不足则制定进货计划，交给连锁店经理审批。经理批准后，告知财务部提款。库存管理部与配送中心联系，然后接收存储货物，并送至销售部进行销售。

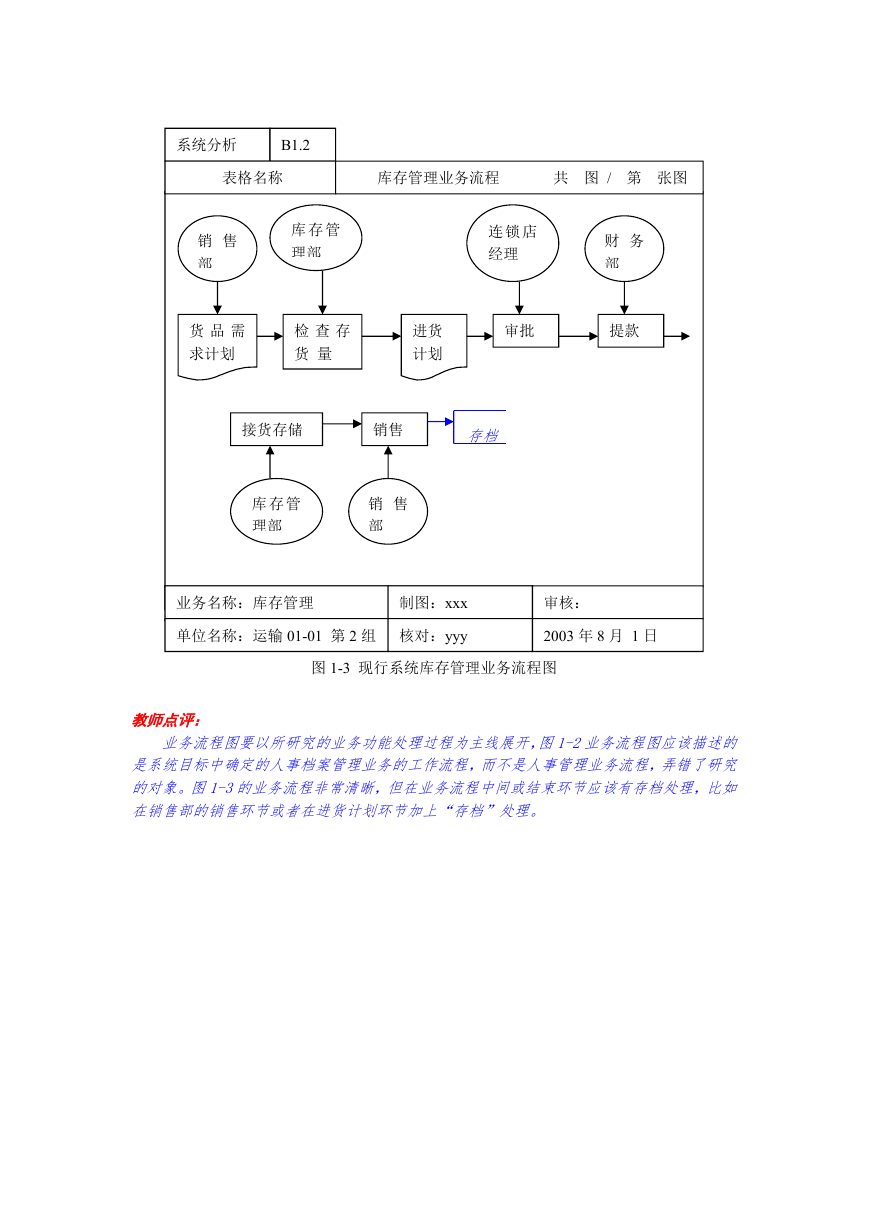

系统分析 B1.2 表格名称库存管理业务流程共图 / 第张图销售部库存管理部连锁店经理财务部货品需求计划检查存货量进货计划审批提款接货存储销售存档库存管理部销售部业务名称：库存管理制图：xxx 审核：单位名称：运输 01-01 第 2 组核对：yyy 2003 年 8 月 1 日图 1-3 现行系统库存管理业务流程图教师点评：业务流程图要以所研究的业务功能处理过程为主线展开，图1-2业务流程图应该描述的是系统目标中确定的人事档案管理业务的工作流程，而不是人事管理业务流程，弄错了研究的对象。图1-3的业务流程非常清晰，但在业务流程中间或结束环节应该有存档处理，比如在销售部的销售环节或者在进货计划环节加上“存档”处理。

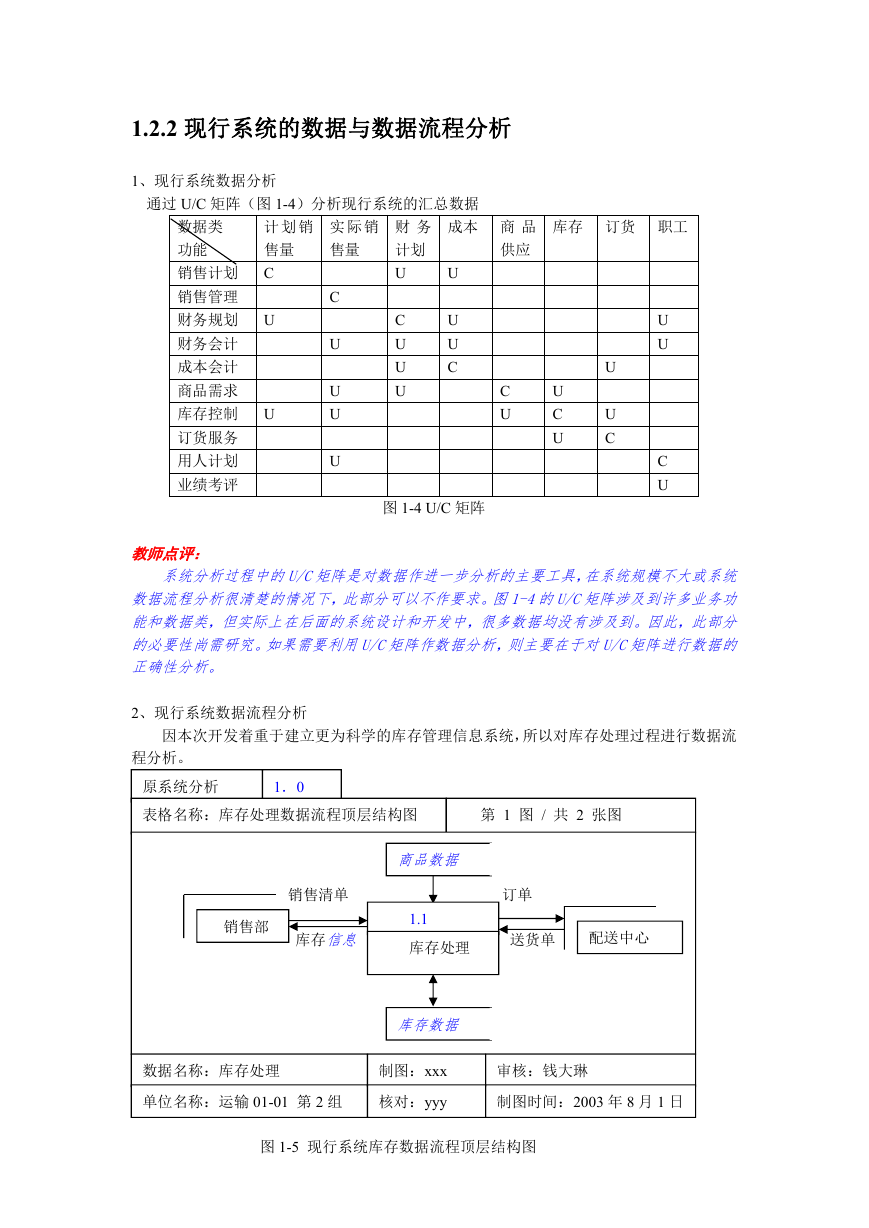

1.2.2 现行系统的数据与数据流程分析 1、现行系统数据分析通过 U/C 矩阵（图 1-4）分析现行系统的汇总数据计划销售量数据类功能销售计划 C 销售管理财务规划 U 财务会计成本会计商品需求库存控制 U 订货服务用人计划业绩考评实际销售量财务计划 U C U U U C U U U U 成本商品供应库存订货职工 U U U C C U U C U U U C U U C U 图 1-4 U/C 矩阵教师点评：系统分析过程中的U/C矩阵是对数据作进一步分析的主要工具，在系统规模不大或系统数据流程分析很清楚的情况下，此部分可以不作要求。图1-4的U/C矩阵涉及到许多业务功能和数据类，但实际上在后面的系统设计和开发中，很多数据均没有涉及到。因此，此部分的必要性尚需研究。如果需要利用U/C矩阵作数据分析，则主要在于对U/C矩阵进行数据的正确性分析。 2、现行系统数据流程分析因本次开发着重于建立更为科学的库存管理信息系统，所以对库存处理过程进行数据流程分析。原系统分析 1．0 表格名称：库存处理数据流程顶层结构图第 1 图 / 共 2 张图商品数据销售清单订单销售部库存信息 1.1 库存处理送货单配送中心数据名称：库存处理单位名称：运输 01-01 第 2 组库存数据制图：xxx 核对：yyy 审核：钱大琳制图时间：2003 年 8 月 1 日图 1-5 现行系统库存数据流程顶层结构图

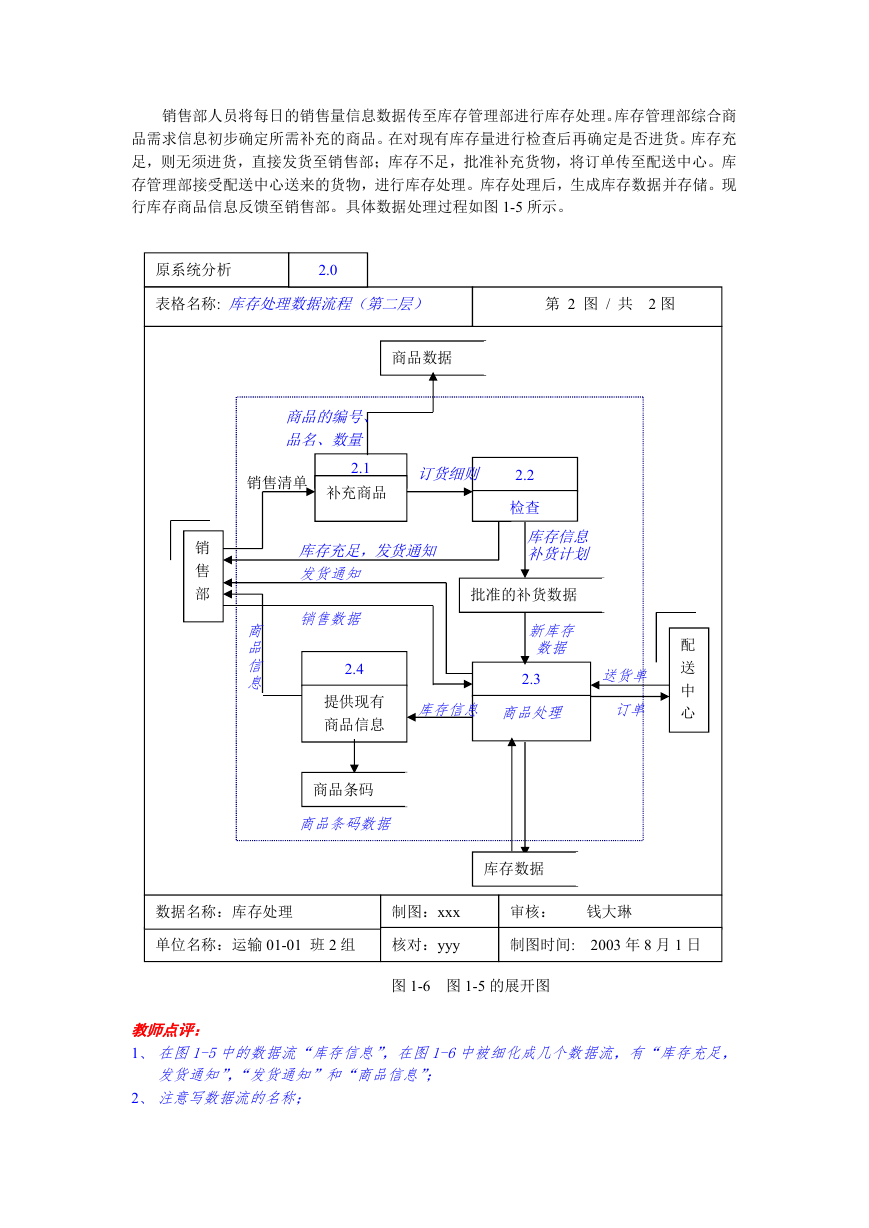

销售部人员将每日的销售量信息数据传至库存管理部进行库存处理。库存管理部综合商品需求信息初步确定所需补充的商品。在对现有库存量进行检查后再确定是否进货。库存充足，则无须进货，直接发货至销售部；库存不足，批准补充货物，将订单传至配送中心。库存管理部接受配送中心送来的货物，进行库存处理。库存处理后，生成库存数据并存储。现行库存商品信息反馈至销售部。具体数据处理过程如图 1-5 所示。原系统分析 2.0 表格名称: 库存处理数据流程（第二层）第 2 图 / 共 2 图商品的编号、品名、数量 2.1 销售清单补充商品商品数据订货细则 2.2 检查销售部库存充足，发货通知发货通知库存信息补货计划批准的补货数据新库存数据 2.3 送货单库存信息商品处理订单配送中心商品信息销售数据 2.4 提供现有商品信息商品条码商品条码数据库存数据数据名称：库存处理制图：xxx 审核：钱大琳单位名称：运输 01-01 班 2 组核对：yyy 制图时间: 2003 年 8 月 1 日图 1-6 图 1-5 的展开图教师点评： 1、在图1-5中的数据流“库存信息”，在图1-6中被细化成几个数据流，有“库存充足，发货通知”，“发货通知”和“商品信息”； 2、注意写数据流的名称；

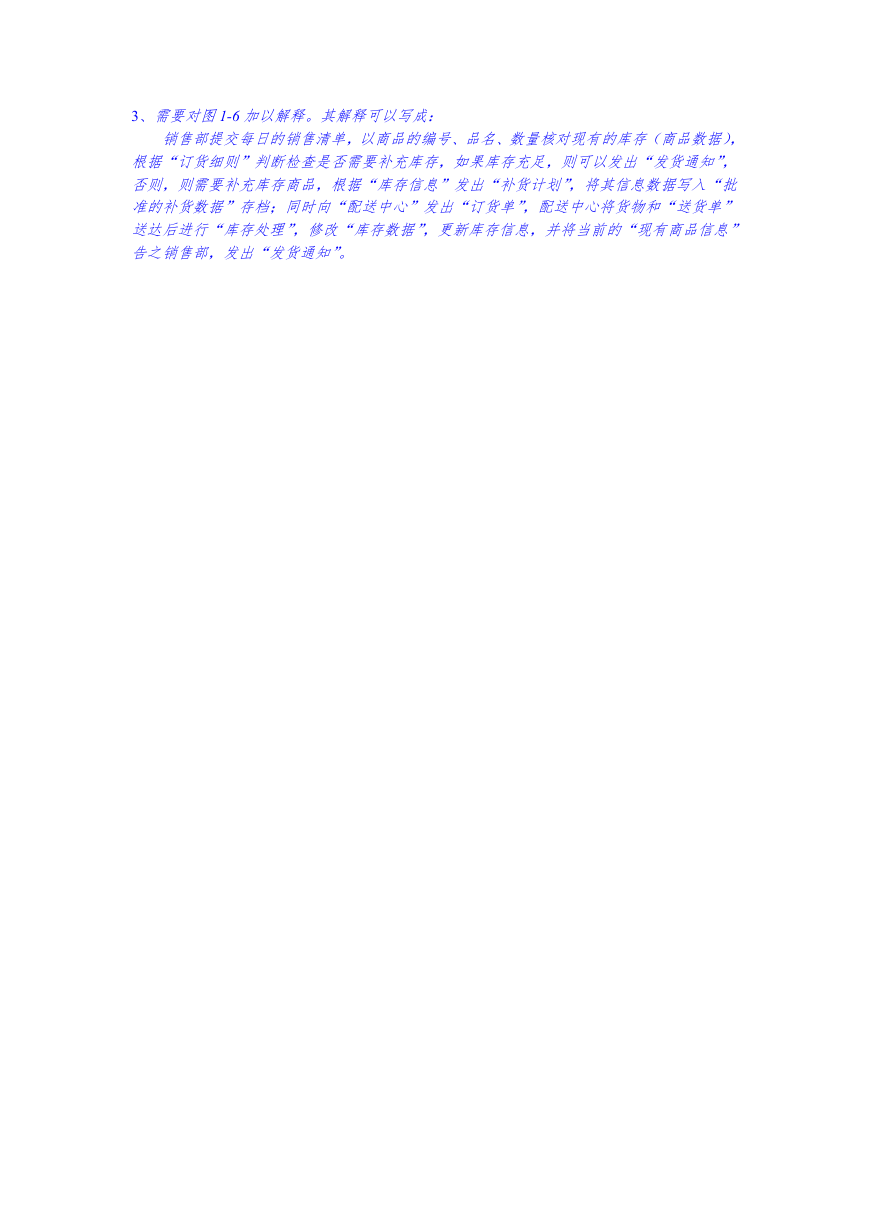

3、需要对图1-6 加以解释。其解释可以写成：销售部提交每日的销售清单，以商品的编号、品名、数量核对现有的库存（商品数据），根据“订货细则”判断检查是否需要补充库存，如果库存充足，则可以发出“发货通知”，否则，则需要补充库存商品，根据“库存信息”发出“补货计划”，将其信息数据写入“批准的补货数据”存档；同时向“配送中心”发出“订货单”，配送中心将货物和“送货单” 送达后进行“库存处理”，修改“库存数据”，更新库存信息，并将当前的“现有商品信息” 告之销售部，发出“发货通知”。

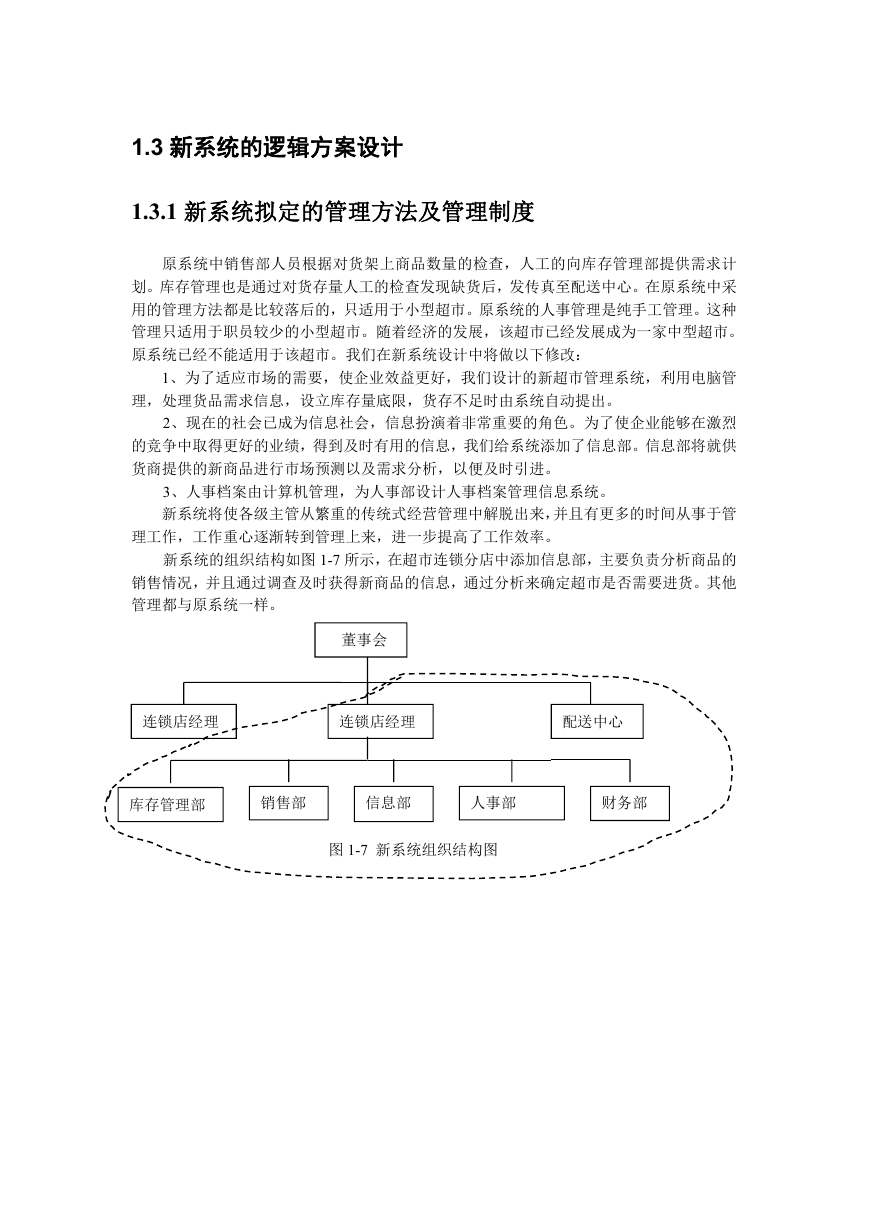

1.3 新系统的逻辑方案设计 1.3.1 新系统拟定的管理方法及管理制度原系统中销售部人员根据对货架上商品数量的检查，人工的向库存管理部提供需求计划。库存管理也是通过对货存量人工的检查发现缺货后，发传真至配送中心。在原系统中采用的管理方法都是比较落后的，只适用于小型超市。原系统的人事管理是纯手工管理。这种管理只适用于职员较少的小型超市。随着经济的发展，该超市已经发展成为一家中型超市。原系统已经不能适用于该超市。我们在新系统设计中将做以下修改： 1、为了适应市场的需要，使企业效益更好，我们设计的新超市管理系统，利用电脑管理，处理货品需求信息，设立库存量底限，货存不足时由系统自动提出。 2、现在的社会已成为信息社会，信息扮演着非常重要的角色。为了使企业能够在激烈的竞争中取得更好的业绩，得到及时有用的信息，我们给系统添加了信息部。信息部将就供货商提供的新商品进行市场预测以及需求分析，以便及时引进。 3、人事档案由计算机管理，为人事部设计人事档案管理信息系统。新系统将使各级主管从繁重的传统式经营管理中解脱出来，并且有更多的时间从事于管理工作，工作重心逐渐转到管理上来，进一步提高了工作效率。新系统的组织结构如图 1-7 所示，在超市连锁分店中添加信息部，主要负责分析商品的销售情况，并且通过调查及时获得新商品的信息，通过分析来确定超市是否需要进货。其他管理都与原系统一样。董事会连锁店经理连锁店经理配送中心库存管理部销售部信息部人事部财务部图 1-7 新系统组织结构图
