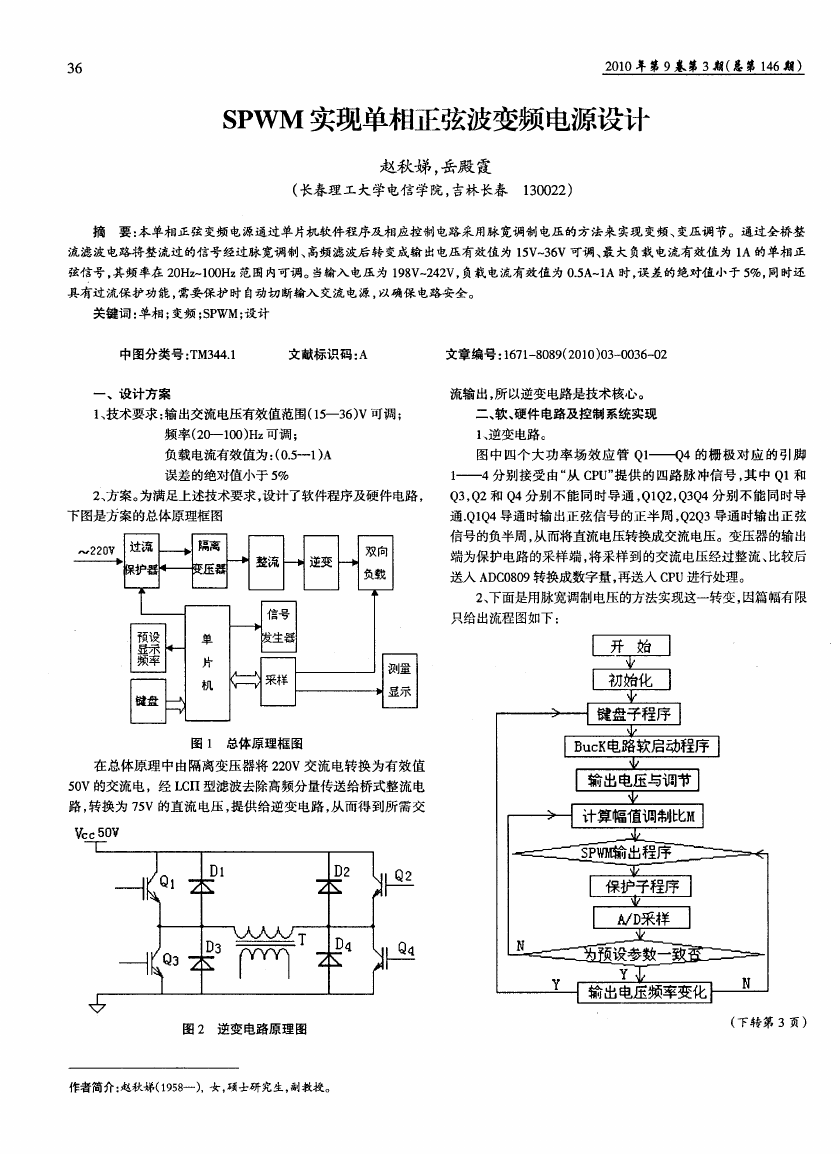

36 2010年 第 9卷 第3期(忘第 146期 ) SPWM 实现单相正弦波变频电源设计 赵 秋 娣 ，岳殿 霞 (长春理工大学电信 学院 ，吉林长春 130022) 摘 要：本单相正弦变频 电源通过单 片机软件程序及相应控制电路采用脉宽调制 电压的方法来 实现 变频、变压调节。通过全桥整 流滤波电路将整流过的信号经过脉 宽调制、高频滤波后转 变成输 出电压有效值为 15V～36V可调、最大 负载 电流有效值为 1A的单相 正 弦信号 ，其频率在 20Hz～100Hz范围内可调。当输入电压为 198V一242V，负载电流有效值为 0．5A～1A时，误差的绝对值小于 5％，同时还 具有过流保护功能 ，需要保护 时 自动切 断输入 交流电源 ，以确保 电路安全。 关键词 ：单相 ；变频 ；SPWM；-~．计 中图分类号 ：TM344．1 文献标识码 ：A 文章编号 ：1671—8089(2010)03—0036—02 一 、 设计 方案 流输出 ，所以逆变 电路是技术核心 。 1、技术要求 ：输出交流电压有效值范围(15— 36)V可调 ； 二 、软 、硬 件 电路 及 控 制 系 统 实现 频率(2O一 100)Hz可调 ； 1、逆变 电路 。 负载电流有效值为 ：(0．5—1)A 图中 四个 大 功 率场 效应 管 Q1— Q4的栅 极 对应 的引脚 误差的绝对值小于 5％ l——4分别 接受 由“从 CPU”提供 的 四路 脉 冲信 号 ，其 中 Q1和 2、方案。为满足上述技术要求 ，设计了软件程序及硬件电路 ， Q3，Q2和 Q4分别 不能 同时导 通 ，QIQ2，Q3Q4分别不 能 同时 导 下 图是方案的总体原理框 图 通 ．Q1Q4导通 时输出正 弦信 号 的正半周 ，Q2Q3导通 时输 出正弦 信号 的负半周 ，从而将直流电压转换成交流电压。变压器 的输 出 端为保 护电路 的采样 端 ，将 采样到 的交流 电压经过整 流、比较后 送入 ADC0809转换成数字量 ，再送入 CPU进行处理。 2、下面是用 脉宽调制 电压 的方法实现这一转变 ，因篇 幅有限 只 给 出流 程 图如 下 ： 图 1 总体 原 理 框 图 在 总体原理 中由隔离 变压器将 220V交 流 电转换 为有效值 50V的交 流电 ，经 LCH型滤波去除高频分量传送 给桥式整 流电 路 ，转换为 75V的直流 电压 ，提供 给逆变电路 ，从而得 到所需交 图 2 逆变电路原理 图 (下转第 3页) 作者简介 ：赵秋娣 (1958一 )，女，硕士研 究生 ，副教授 。 
